本文介绍如何利用.NET Framework下的Remoting技术实现外部程序控制Grasshopper画布组件进行数据操作，包括重新计算等功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文主旨是介绍“进程间通讯”在Grasshopper中的应用。

常用场景：手头已经有一个程序，这个程序想控制Grasshopper画布中某些组件进行一些数据操作，这个程序是独立Rhino和Grasshopper之外运行的。

从另一个程序来控制 Grasshopper 中的组件。

进程之间通讯

Windows平台下，进程间通讯称为“Interprocess Communications”，具体详见msdn文档，有多重实现模式，在此就不赘述了：

https://docs.microsoft.com/en-us/windows/win32/ipc/interprocess-communications
(中文版暂未提供)

鉴于Rhino/Grasshopper是.NET Framework平台，本文选择一个最简单的实现方法来实现这一点 —— Remoting。

关于Remoting的介绍：

https://docs.microsoft.com/en-us/dotnet/api/system.runtime.remoting?view=netframework-4.8

实现方法

Grasshopper电池中新开一个 自定义线程 用来接收外部程序的调用，外部程序与Grasshopper中新建的 自定义线程 通过Remoting协议实现通讯，这个线程负责依照外部程序指令对Grasshopper进行相应操作。

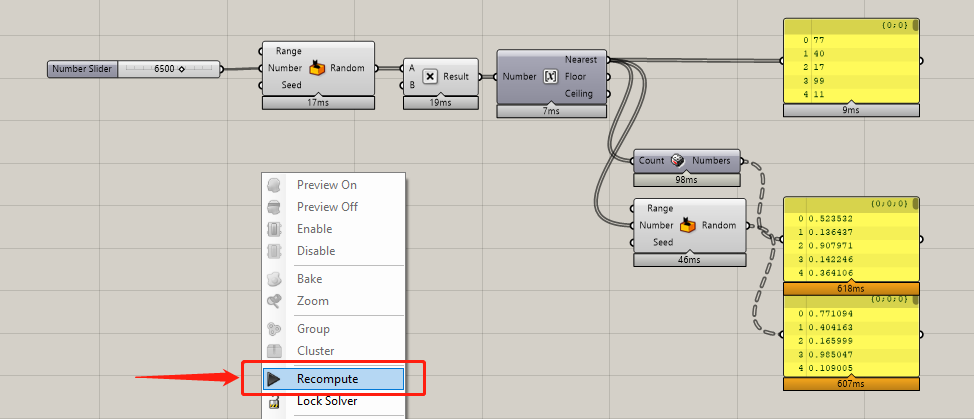

本文的例子是通过外部程序使得Grasshopper中重新计算（Recompute）。

WeChat Screenshot_20210305163758

新建一个 .Net Framework Library项目，里面用来定义进程通讯的对象的接口。

namespace IPCLibrary
{
    public interface IPCInterface
    {
        // 定义一个能够被外部调用的接口，具体实现在Grasshopper中完成
        void Recompute();
    }
}

将该项目编译，构建一个 IPCInterface.dll 文件，该文件在接下来会被引用。

新建一个Grasshopper电池项目，并引用步骤1中生成的 IPCInterface.dll 文件。这个项目主要是实现两个部分的内容：
（1）依据步骤1中定义的接口，实现一个对象用来对Grasshopper实现所需的操作；
（2）在SolveInstance内部开启新线程，用于实例化 步骤(1) 中的对象的静态属性以及注册通讯协议至操作系统。

using Grasshopper.Kernel;
using IPCLibrary;
using System;
using System.Runtime.Remoting;
using System.Runtime.Remoting.Channels;
using System.Runtime.Remoting.Channels.Ipc;
using System.Threading;

namespace SolutionExpirer
{
    internal class SolutionExpirer : MarshalByRefObject, IPCInterface
    {
        internal static GH_Component component; // 静态属性，在线程启动时指定为线程发起者
        public void Recompute() => component.OnPingDocument().NewSolution(true); // 实现Grasshopper重算逻辑
    }
    public class SolutionExpirerComponent : GH_Component
    {
        public SolutionExpirerComponent()
          : base("SolutionExpirer", "SEer",
              "",
              "IPC", "IPC")
        { }
        protected override void RegisterInputParams(GH_Component.GH_InputParamManager pManager) { }
        protected override void RegisterOutputParams(GH_Component.GH_OutputParamManager pManager) { }

        Thread thd;         // 定义线程
        int slvCount = 0;   // 用于存储该电池总共的运行次数（证明真的ExpireSolution了）
        protected override void SolveInstance(IGH_DataAccess DA)
        {
            slvCount++;
            Message = slvCount.ToString();   // 用来显示SolveInstance自该电池在画布上起，总共运行了几次
            if (thd != null) return;
            thd = new Thread(() =>
            {
                var channel = new IpcServerChannel("GHMFIPCD");
                ChannelServices.RegisterChannel(channel, false);
                RemotingConfiguration.RegisterWellKnownServiceType(typeof(SolutionExpirer), "SE", WellKnownObjectMode.SingleCall);
                SolutionExpirer.component = this; // 指定静态属性
                while (true) { } // 线程保活
            });
            thd.Start(); // 开启线程
        }
        protected override System.Drawing.Bitmap Icon => null;
        public override Guid ComponentGuid => new Guid("*** *** Apply a new Guid here *** ***");
    }
}

外部程序调用：这里采用一个Console程序来实现 —— 新建一个Visual Studio命令行项目，将步骤1中的 IPCInterface.dll 加入引用。

using IPCLibrary;
using System;
using System.Runtime.Remoting.Channels;
using System.Runtime.Remoting.Channels.Ipc;

namespace ClientSide
{
    class Program
    {
        static void Main(string[] args)
        {
            var channel = new IpcClientChannel();
            ChannelServices.RegisterChannel(channel, false);

            var url = @"ipc://GHMFIPCD/SE";  // 分别对应Grasshopper电池定义中的Channel名字及ServiceType名字
            var remoteObj = (IPCInterface)Activator.GetObject(typeof(IPCInterface), url);

            remoteObj.Recompute();
        }
    }
}
