本文探讨了在使用四个曲线放样成环时，如何避免偏移过程中的扭曲现象。通过对比正常偏移与扭曲偏移的曲线顶视图，揭示了Y轴偏移是导致问题的关键。解决方法是调整曲线在XZ平面的位置，确保偏移操作的准确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

问题描述

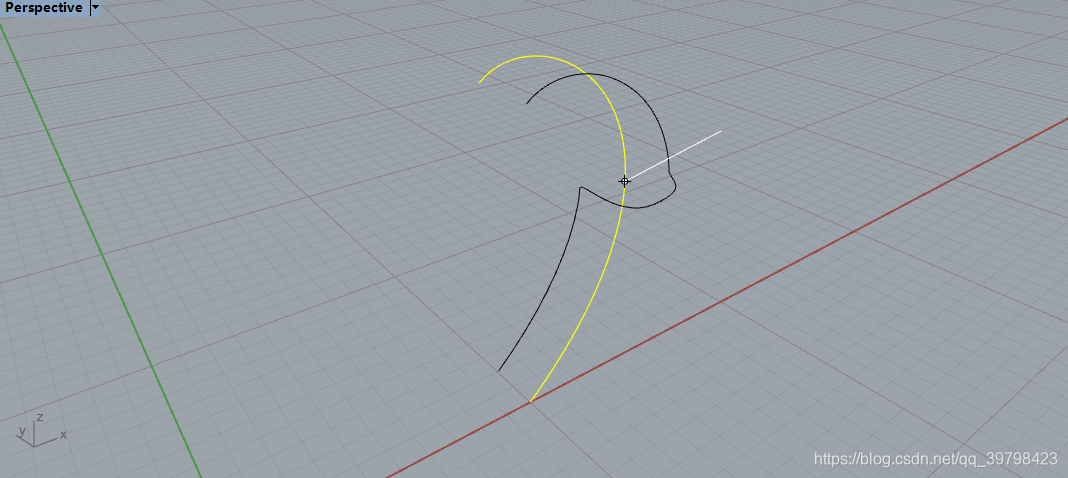

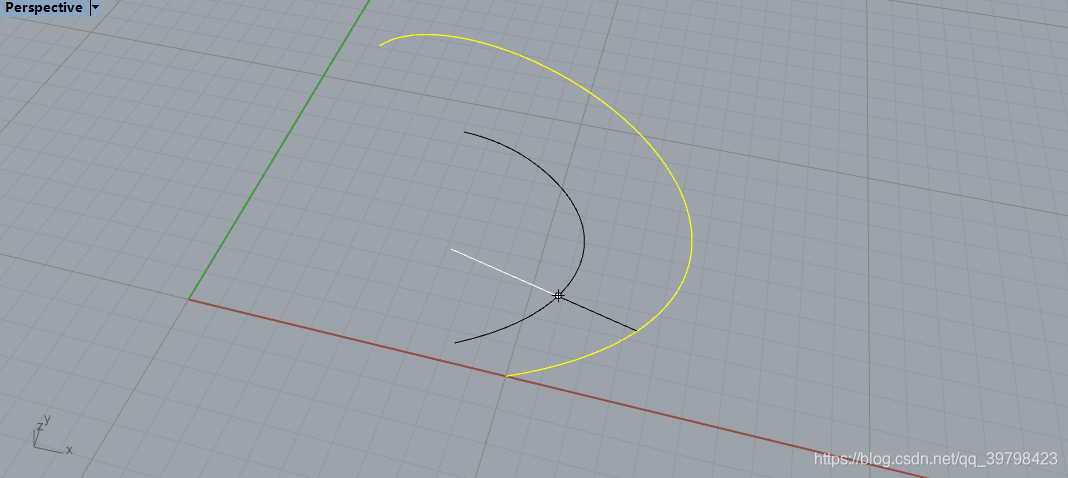

在使用四个曲线放样成环时，有时需要提取结构线并向内/外偏移一定的距离，如图所示
在这里插入图片描述

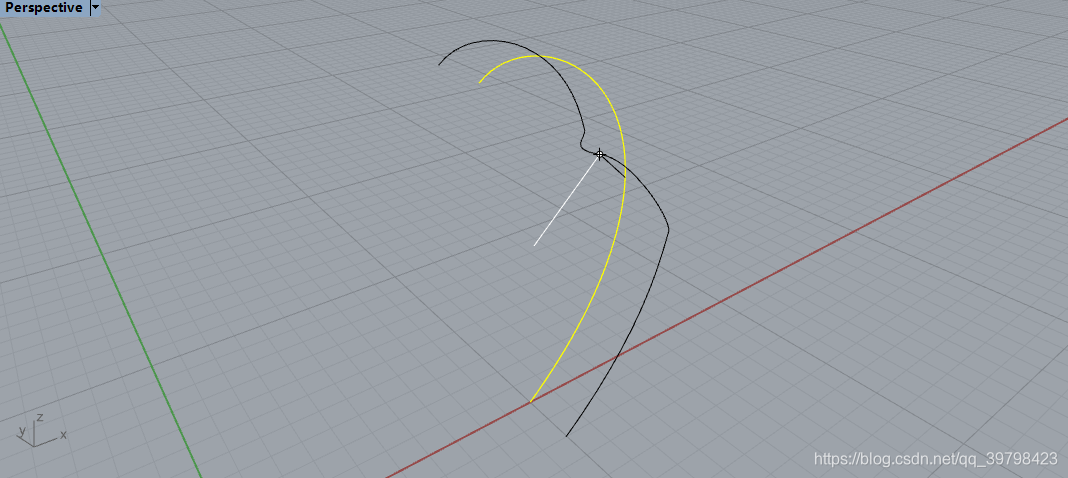

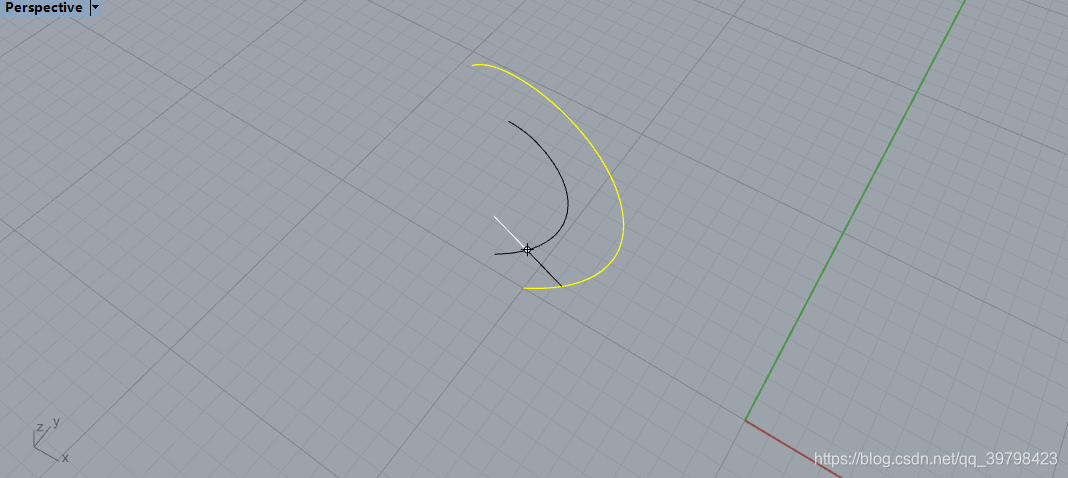

但有时会遇到这种情况，偏移变得扭曲了

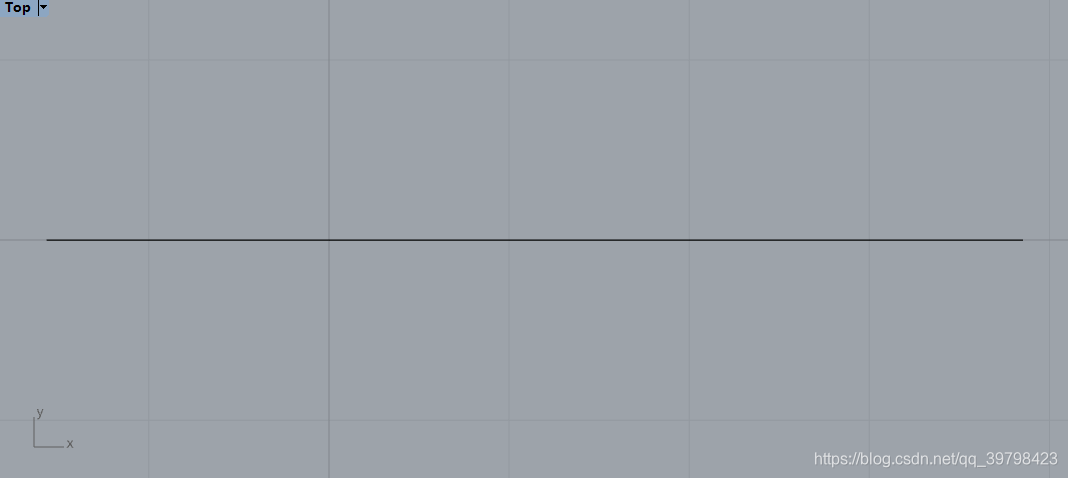

出现的原因需要在顶视图查看，这张是能正常内外偏移的曲线的顶视图

而这张是偏移出现扭曲的曲线的顶视图

可以看到，当曲线需要在x方向偏移的时候，若曲线上部分点在y方向有偏移，造成了顶视图曲线不是一条直线，那么偏移的时候就会产生扭曲

解决方法

可以用设置XYZ坐标，只把Y轴勾选，将这条曲线拍平在XZ平面
在这里插入图片描述

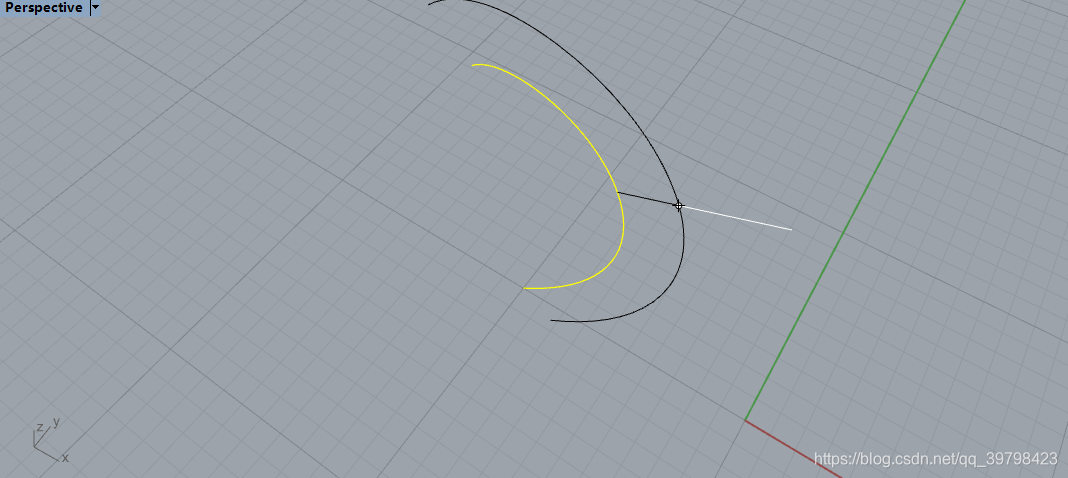

处理的结果如下

此时偏移就不会出问题了
