编号：67-2

基于STM32环境温湿度监测系统的设计与实现

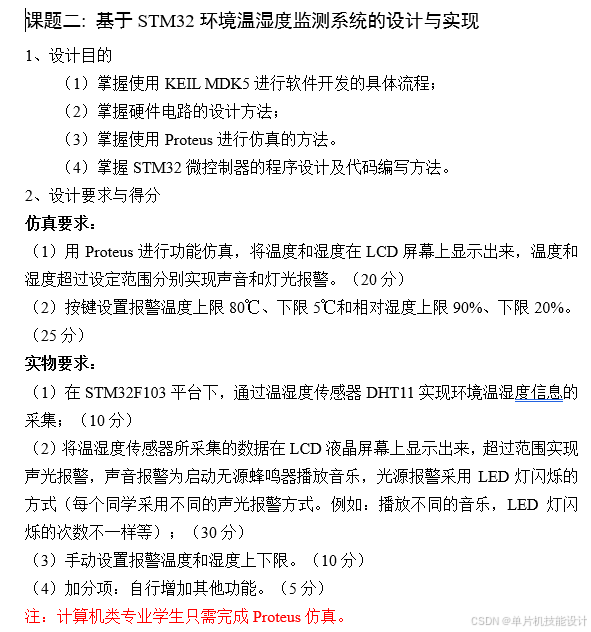

功能描述：

视频演示链接：

67-2、基于STM32环境温湿度监测系统的设计与实现

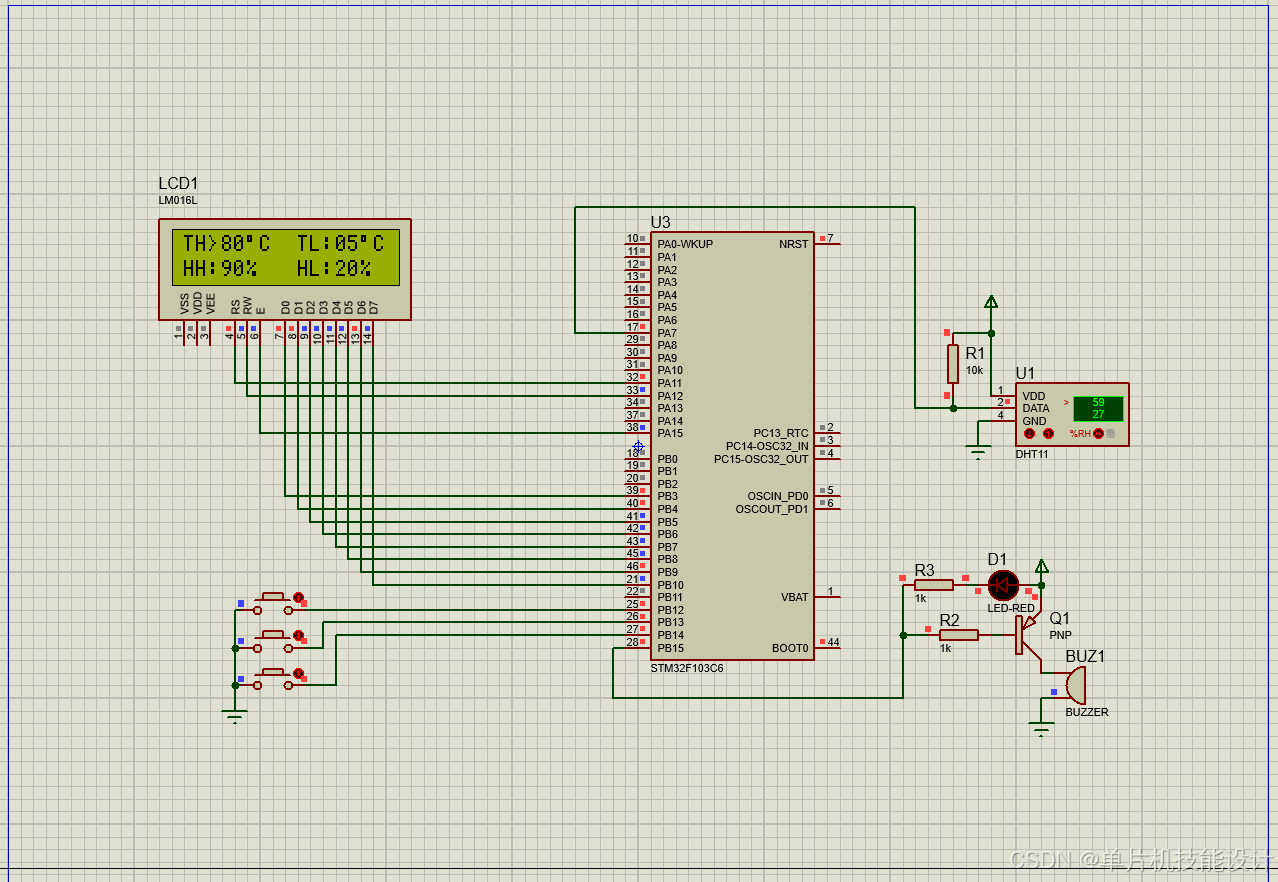

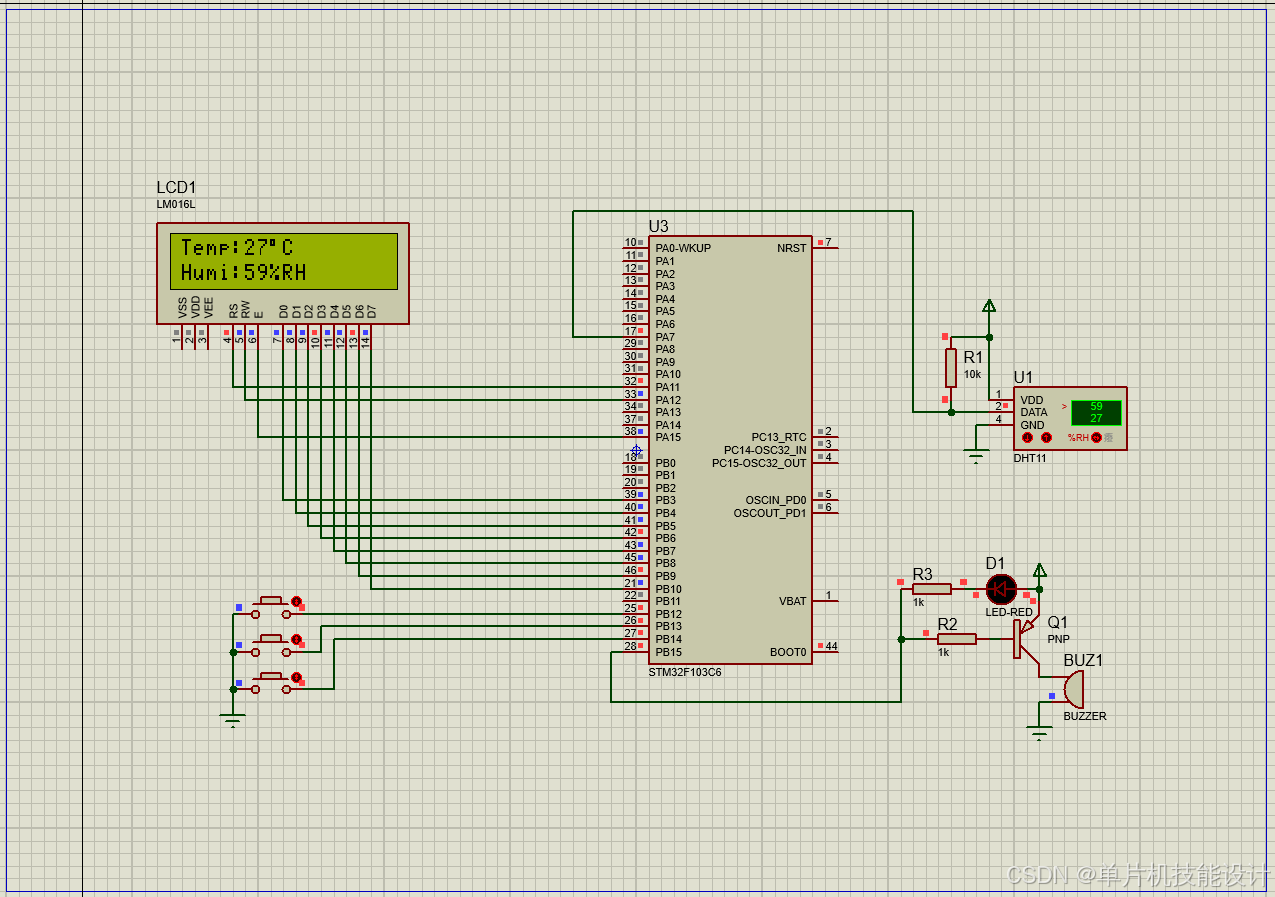

仿真图：

程序源码：

#include "delay.h"
#include "LCD1602.h"
#include "key.h"
#include "led.h"
#include "timer.h"
#include "dht11.h"

#include "stdio.h"
#include "stdlib.h"


short Tpup = 80 ,Huup = 90 ;				//温度上限 默认80 湿度默认90
short Tpdw = 5 ,Hudw = 20 ;

int main(void)
{
	char buf[18];
    unsigned char temperature = 0,humidity = 0; 	//温度 湿度

	unsigned char key_value = 0;	//按键返回值

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	Lcd1602_Init();									//液晶1602初始化
	LED_Init();
	delay_ms(100);
	while(DHT11_Init())
    {
        Lcd1602_String(0,0,(u8 *)"  DHT11 Error  ");
        delay_ms(500);
        Lcd1602_String(0,0,(u8 *)"               ");
        delay_ms(500);
    }
	Lcd1602_String(0,0,(u8 *)"Temp:         ");	    //从第一行第一列开始显示
    Lcd1602_String(0,1,(u8 *)"Humi:         ");
	TIM2_Int_Init(199,7199);						//10Khz的计数频率，计数到200为20ms
	KEY_Init();										//初始化端口

 	while(1)
	{

		if(flag_timer==1)					    //600毫秒赋一次值 flag_timer是标志位
		{
			flag_timer = 0;					    //清除标志  等待下一次600ms
			if(DHT11_Read_Data(&temperature,&humidity)==0)	//读取温湿度值 读取成功？
			{
				sprintf((char*)buf,"Temp:%02d%cC",temperature,0XDF);
				Lcd1602_String(0,0,(u8*)buf);

				sprintf((char*)buf,"Humi:%02d%%RH",humidity);
				Lcd1602_String(0,1,(u8*)buf);
			}

            if(temperature>(Tpup)
			||humidity>(Huup)
			||temperature<Tpdw
			||humidity<Hudw
			)			    //当温度或者湿度超过上限 报警
            {

                flag_beep = 1;					//开报警标志 执行报警程序在定时器中断
				BEEP = 0;
            }
            else
            {
				BEEP = 1;
                flag_beep = 0;					//关报警标志位
            }
		}

		key_value = KEY_Scan(0);		 	//按键单击
		switch(key_value)
		{
			case 1:
				KEY_Set();
			break;
		}





	}
}
