搞懂DEM、DTM、DSM、DOM、TDOM的联系与区别，过来看看

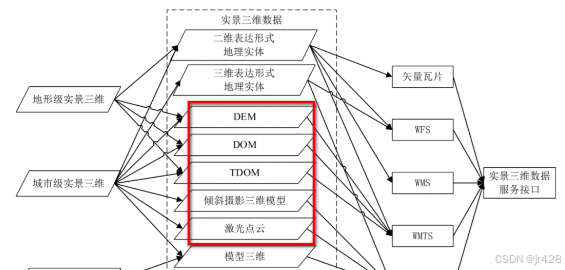

在2021自然资源部发布的《实景三维中国建设技术大纲(2021版)》中，空间数据部分包括“数字高程模型(DEM)、数字地形模型(DTM)、数字表面模型(DSM)、数字正射影像(DOM)、数字真正射影像(TDOM)、倾斜摄影三维模型、激光点云”。DEM、DSM、DOM、TDOM在地理信息系统（GIS）和遥感技术中扮演着重要角色，那它们之间的关系是什么呢？

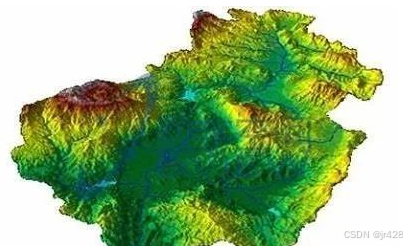

DEM（数字高程模型）

（1）定义DEM是通过有限的地形高程数据实现对地面地形的数字化模拟，即用一组有序数值阵列形式表示地面高程的一种实体地面模型。它是数字地形模型（DTM）的一个分支，专门用于描述地面高程信息。
（2）特点 精度恒定：DEM采用数字媒介，能够保持原有精度，并通过DEM进行生产，输出图件的精度可得到控制。表达多样：可产生多种比例尺的地形图、剖面图、立体图、明暗等高线图等，通过纹理映射、与遥感影像数据叠加，还能逼真地再现三维地形景观。更新实时：由于是数字的，增加或修改的信息只在局部进行，并由计算机自动完成，保证了地图信息的实时性。尺度综合：较大比例尺、较高分辨率的DEM自动覆盖较小比例尺、较低分辨率的DEM所包含的内容。
（3）应用DEM在测绘、水文、气象、地貌、地质、土壤、工程建设、通讯、军事等多个领域有广泛应用。例如，在工程建设中，可用于土方量计算、通视分析等；在防洪减灾方面，是进行水文分析的基础。

DTM（数字地形模型）

（1）定义DTM是一个表示地面特征空间分布的数据库，一般用一系列地面点坐标（x,y,z）及地表属性（目标类别、特征等）组成数据阵列，以此组成数字地面模型。它着重于描述裸露地表的地形特征，排除了建筑物、植被等非自然地形元素的影响。当仅考虑高程信息时，DTM可以视为数字高程模型（DEM）的一种特殊形式。
（2）特点Ø高精度和高分辨率：DTM能够基于高精度的地形数据构建，提供详细且准确的地形信息，包括高程、坡度、坡向等，有助于进行精确的地形分析和模拟。 三维可视化：DTM以三维形式展示地形，使得用户可以直观地查看和分析地形特征，便于进行空间分析和决策支持。广泛的应用领域：DTM在地理信息系统（GIS）、城市规划、环境研究、军事应用、土木工程、水文学、地质学等多个领域都有广泛的应用，为这些领域的研究和决策提供了有力的支持。支持复杂地形：DTM能够处理复杂的地形特征，如山地、丘陵、河流等，通过高精度的地形数据和高分辨率的模型构建，能够准确反映地形的真实情况。便于数据共享和集成：DTM数据通常以数字形式存储，便于在不同系统之间进行数据共享和集成，有助于实现跨领域的数据整合和分析。
(3)应用由于DTM排除了非自然地形元素的影响，它更适用于需要精确地形信息的领域。例如，在土地利用规划、基础设施建设、地质应用、洪水或排水建模等方面，DTM能够提供准确的地形数据支持。此外，DTM还可以用于地貌模拟、环境建模、城市规划中的地形分析等方面。

DSM（数字地表模型）

（1）定义 DSM是数字地表模型的英文简称（Digital Surface Model），DSM是一个包含了地表建筑物、桥梁和树木等高度的地面高程模型。它不仅包含了地形的高程信息，还涵盖了地表上所有物体的最高点信息，如建筑物、植被等。因此，DSM能够更真实地反映地面的起伏情况，包括自然地形和人造结构。
（2）特点Ø包含了自然地物和人工地物的高程值的集合。由于人工和自然地物相对来说变化较大，所以它反映的形态相对来说不太稳定。可用于生成DEM，当从DSM高程数据中去除植被和人造要素时，会生成一个DEM。
（3）应用DSM在电信、城市规划和航空领域的三维建模中有重要应用。例如，在航空领域，DSM可以确定跑道进近区内的障碍物；在城市规划中，DSM可用于检查拟建建筑对居民和企业视线的影响。

DOM（数字正射影像图）

（1）定义DOM是基于DEM对航空相片或卫星遥感影像进行数字微分纠正、镶嵌拼接和匀色等操作后，按照一定范围裁剪生成的数字正射影像图。它同时具有地图几何精度和影像特征。
（2）特点 几何精度高，经过严格的数学纠正，消除了因地形起伏和传感器姿态变化等因素引起的像点位移。信息丰富，保留了影像的丰富色彩和纹理信息，直观性强，易于被用户接受。
（3）应用DOM广泛应用于地图分析、城市规划、环境监测等多个领域。它提供高精度信息，可作为地图分析背景控制信息，也可从中提取自然资源和社会经济发展的历史信息或最新信息。

TDOM（数字真正射影像图）

（1）定义
TDOM是在DOM的基础上进一步发展的产物，它基于DSM利用数字微分纠正技术，改正了原始影像的几何变形所得的全正射影像。TDOM不仅保持了DOM的几何精度和影像特征，还融入了DSM中的高程信息，使影像中的每个像素与地表位置的对应更加准确。
（2）特点 更高精度，由于基于DSM进行纠正，TDOM能够更准确地反映地表形态，包括建筑物、树木等的高度信息。消除地形误差，使影像中的地物只呈现顶面正投，其他面不可见。
（3）应用
TDOM在需要高精度地表形态信息的领域具有更高的应用价值，如：·三维建模：为三维建模提供精确的地形和地物信息。·城市规划：在三维城市规划中提供准确的城市地形和建筑信息。·资源调查：在资源调查中提供高精度的地表覆盖信息。

数据获取方式

（1）数字高程模型（DEM）- 美国地质调查局（USGS）：提供美国境内的DEM数据，如NED（National Elevation Dataset）。- 欧洲空间局（ESA）：通过哥白尼计划提供覆盖欧洲的DEM数据。- NASA’s Earth Observing Data and Information System (EOSDIS)：提供全球范围内的DEM数据，如SRTM（Shuttle Radar Topography Mission）。- CGIAR-CSI：提供全球的SRTM 90m DEM数据。- Viewfinder Panoramas：提供高山地区的高分辨率DEM数据。
（2）数字地形模型（DTM）- 政府地质和地形机构：许多国家的地质和地形机构提供DTM数据。- Esri：通过ArcGIS Online提供DTM数据。- QGIS：通过插件如DEM Explorer获取DTM数据。
（3）数字表面模型（DSM）- 商业卫星数据提供商：如DigitalGlobe和Airbus Defence and Space提供高分辨率的DSM。 - OpenTopography：提供多种高分辨率的DSM数据。- 地方和国家测绘机构：可能提供特定区域的DSM数据。
（4） 数字正射影像图（DOM）- 美国地质调查局（USGS）：提供DOM数据。- 国家测绘机构：许多国家的测绘机构提供DOM数据。- Esri：通过ArcGIS Online提供DOM数据。- 商业卫星图像提供商：如DigitalGlobe和Planet Labs提供DOM数据。(5)数字真正射影像图（TDOM）- NASA’s Earth Observing System Data and Information System (EOSDIS)：提供热红外数据。- 商业卫星图像提供商：可能提供热红外影像，如DigitalGlobe的WorldView系列。获取方式的通用途径：- 官方网站：访问相关政府机构或组织的官方网站，查找数据下载部分。- 地理空间数据平台：如OpenTopography、GeoPortal等提供多种空间数据的下载。- 商业数据提供商：通过订购或购买获取高分辨率的数据。- 学术和研究机构：部分大学和研究机构可能提供特定区域的免费数据。在获取这些数据时，需要注意数据的分辨率、覆盖范围、版权和使用许可以及更新日期。不同的应用需求可能需要不同类型和分辨率的空间数据。

整理总结

（1）数字高程模型（DEM）摄影测量处理：使用无人机搭载的高分辨率相机捕获地面图像，通过摄影测量软件（如Pix4Dmapper、Agisoft Photoscan、DroneDeploy等）处理这些图像，生成DEM。激光雷达（LiDAR）扫描：搭载激光雷达系统的无人机可以精确测量地面点的三维坐标，进而生成高精度的DEM。（2）数字地形模型（DTM）地面控制点：在无人机飞行前，设置地面控制点，以提供精确的地理参考。数据处理：使用摄影测量软件处理无人机图像，提取地形信息，生成DTM。
（3）数字表面模型（DSM）多角度摄影：无人机从多个角度拍摄地面，以捕捉地表物体（如建筑物、树木等）的顶部信息。软件生成：通过摄影测量软件处理图像，生成包含地表物体高度的DSM。
（4）数字正射影像图（DOM）垂直摄影：无人机以垂直角度拍摄地面，确保图像的几何校正更为简单。影像校正：使用摄影测量软件对图像进行几何校正和镶嵌，生成DOM。
（5）数字真正射影像图(TDOM)倾斜摄影：无人机以倾斜角度拍摄地面，确保图像的几何校正更为简单。影像校正：使用摄影测量软件对图像进行几何校正和镶嵌，生成TDOM。
（6）其中DOM（数字正射影像）和TDOM（地形正射影像）在实际应用中的区别主要体现在以下几个方面：
综上所述，DEM、DTM、DSM、DOM和TDOM在地理信息系统和遥感技术中各具特色，各有其广泛的应用领域。它们之间既有区别又有联系，共同构成了地理信息系统的重要组成部分。
