** 正题开始**

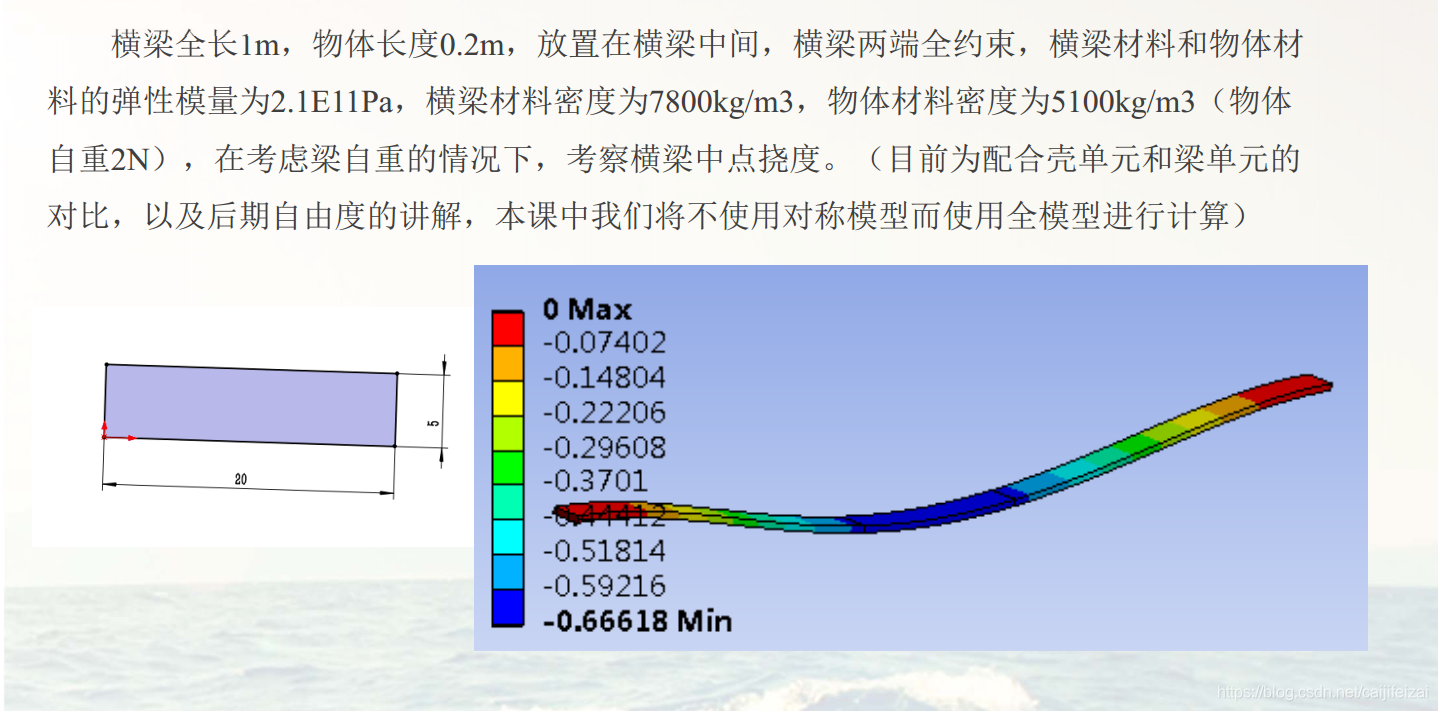

本文所用例题(泊松比为0.3)

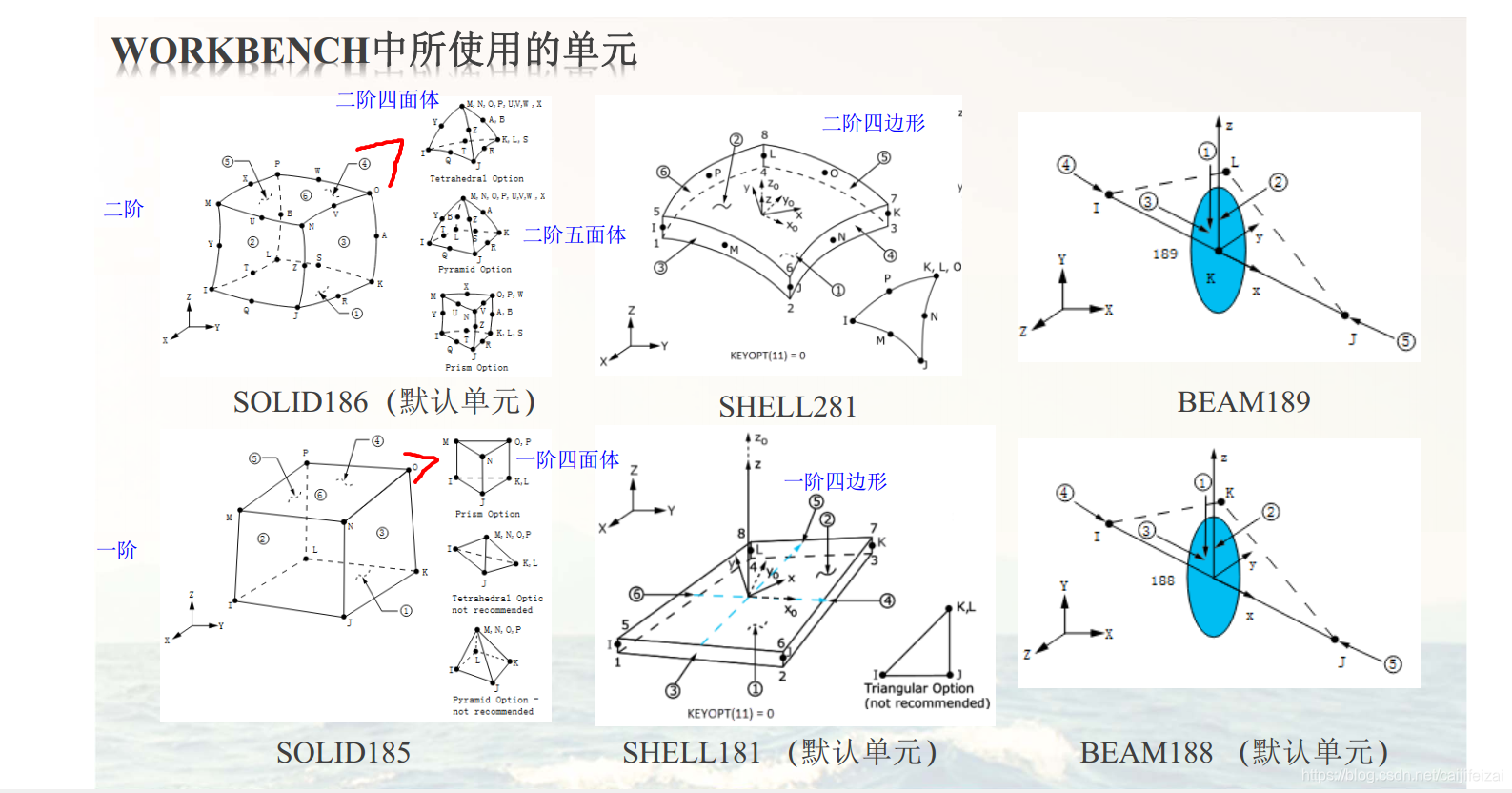

1、默认单元体,即为一般情况下电脑优先使用的单元划分类型
2、第一列是实体结构的划分方式、第二列是壳单元、第三列是梁/杆单元(分别对应三种求解方式)
3、二阶和一阶的区分方式,即相同单元上面拥有的节点更多,相应的求解也就越精确

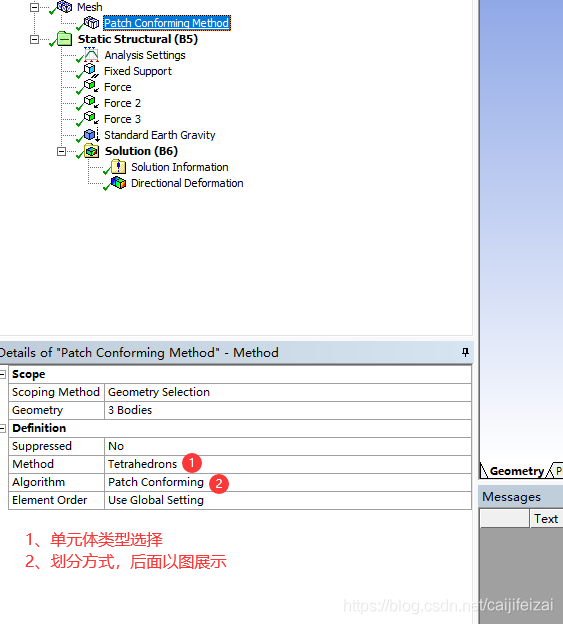

实体单元转换操作如下

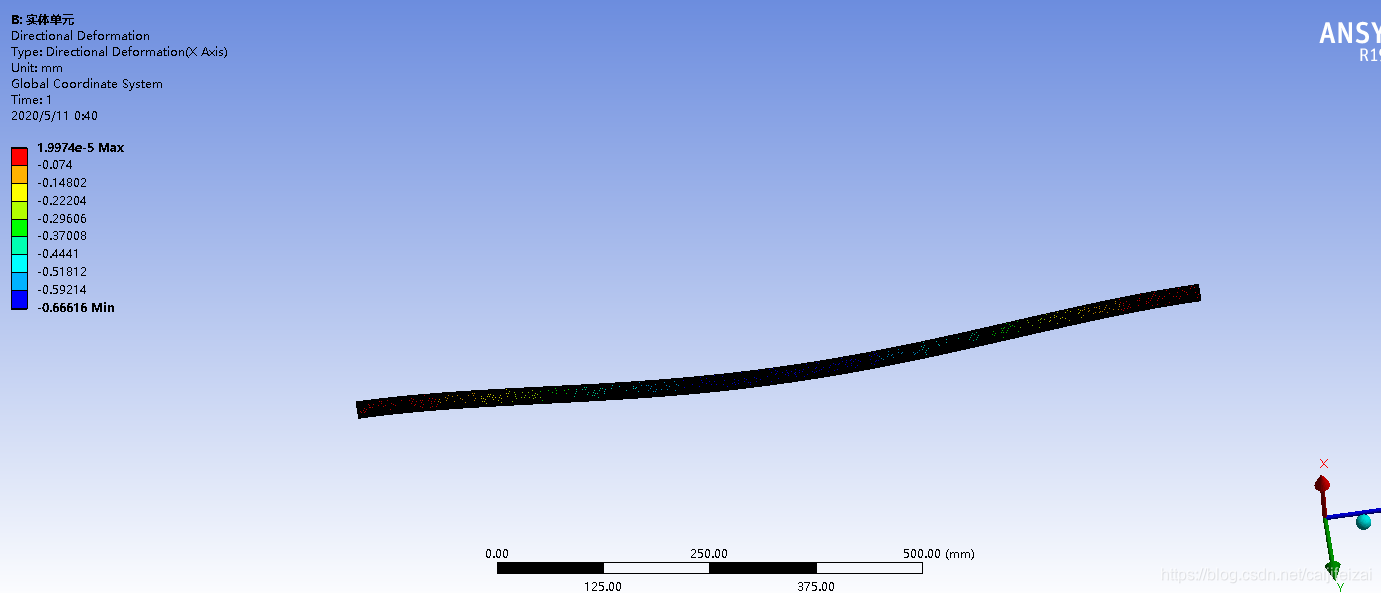

求解的结果(只显示了在x方向上的形变 )

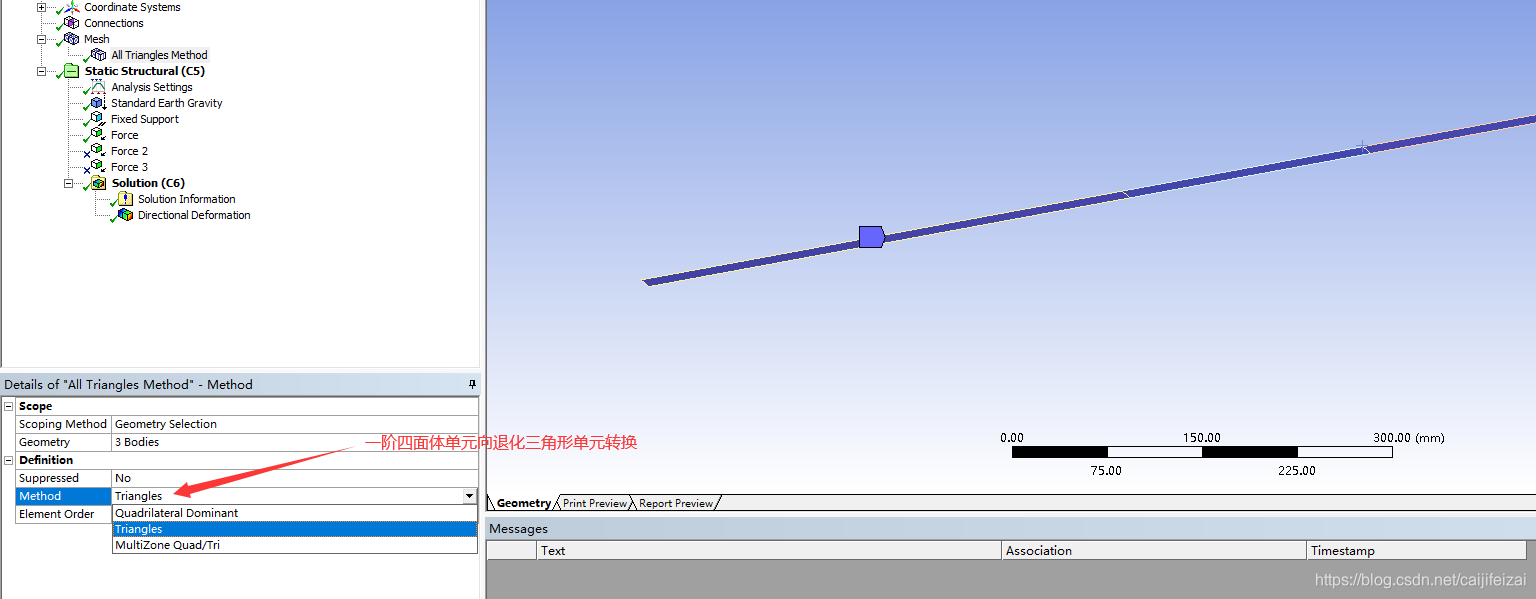

壳单元转换

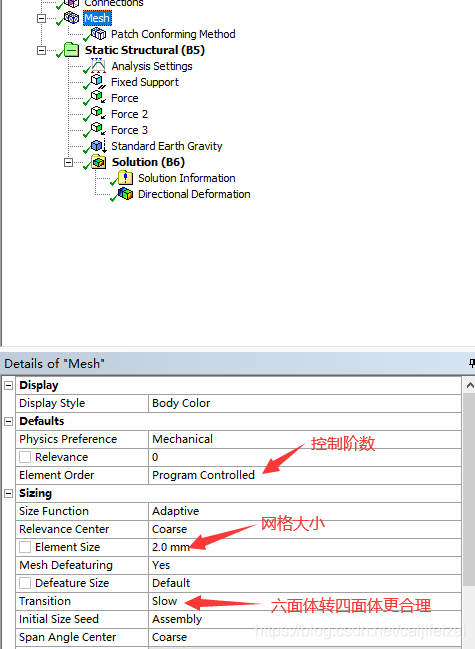

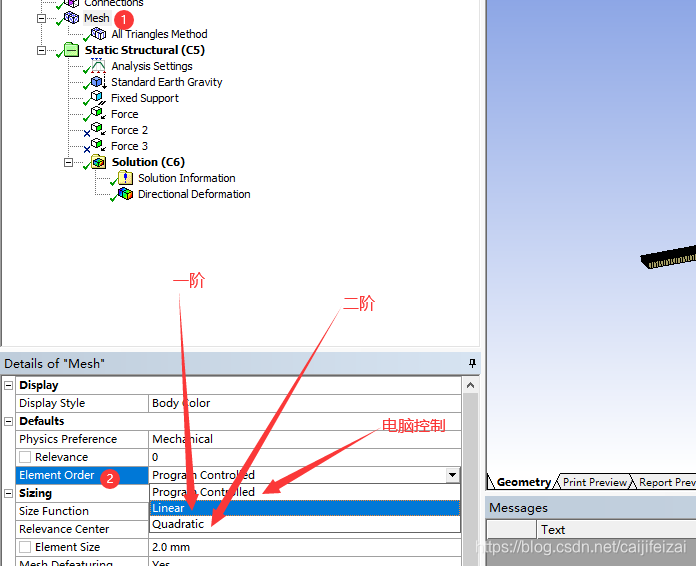

一阶与二阶转换方式如下,其他单元类型一样:

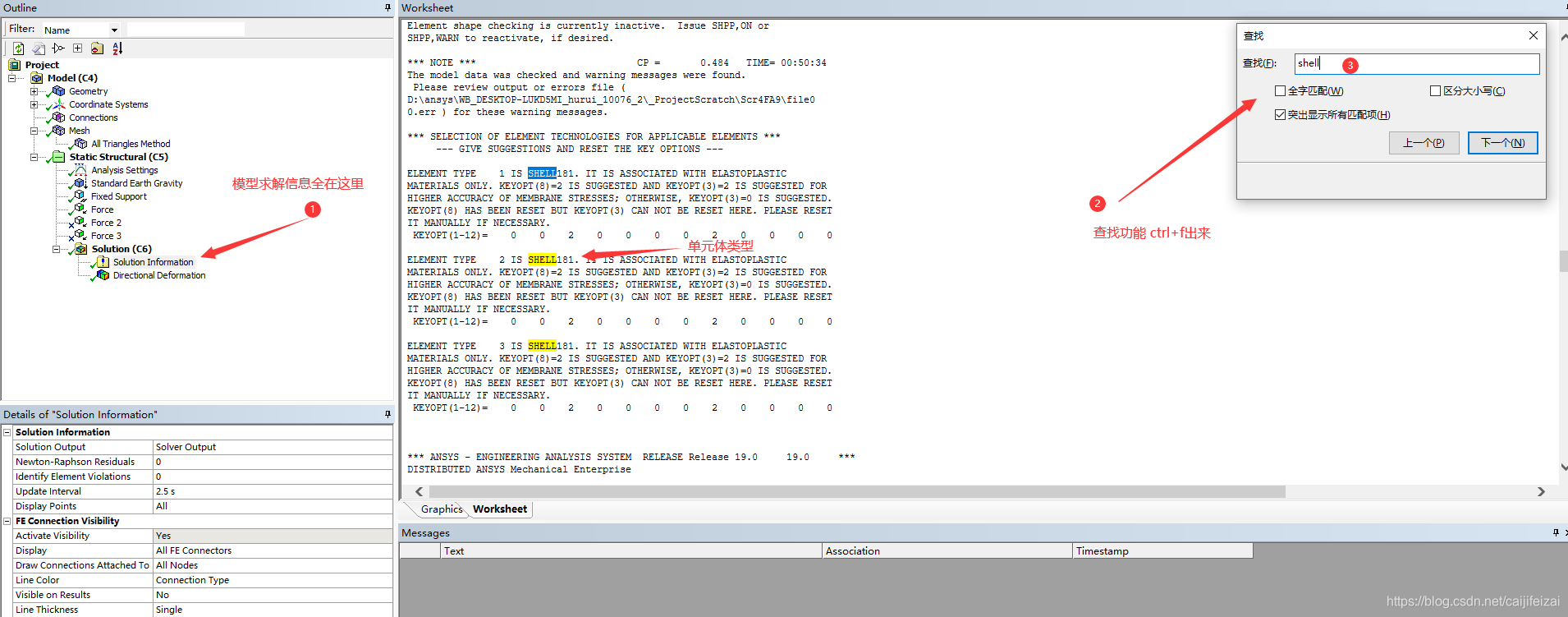

查看整个模型的信息,单元体类型也在里面查找。
结合以上两图,大家可以试下阶数的转换,这里便不再展示了。

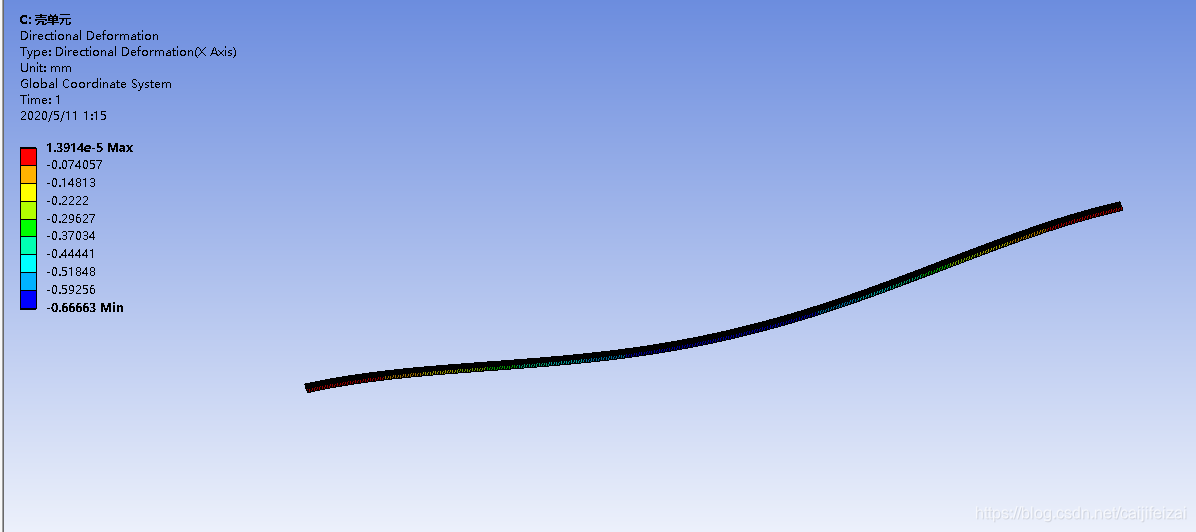

壳单元方法的求解结果:
梁单元的转换方式一样的,这里便不再赘述。

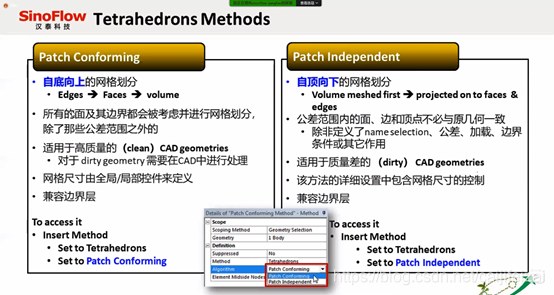

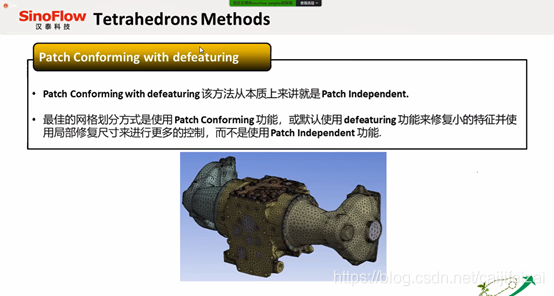

下面几张图是对上面的解释未作出解释的地方做出解释:
