revit导出fbx及gltf不丢贴图及贴图位置设置的方法。

  revit自家导出fbx时，材质会全部丢失。导出gltf用github上的相关插件可以将颜色正确的导出。却无法将在revit中贴好的贴图完好的导出。查询网上办法，目前比较容易实现的一项是导入blender以及3Dmax重新将贴图设置一遍在导出。重新贴图很麻烦，并且很多人只熟悉revit一个软件，重新学习别的建模软件耗费的时间成本又较多。自己对revit二开将贴图部分重新编写一下也可，但研究revit相关API以及算法也是比较耗费时间成本的事情。

  经过我的摸索发现一个比较简单，不需要学习其他软件的方法。只需配置一次，以后导出fbx或gltf时按照流程都可有较好的效果。下面说一下相关方法。

 1、 首先我们要下载revit导lumion的插件

下载链接：https://pan.baidu.com/s/1uH630RGXV4F6vsiqmYBxOQ?pwd=9fqm
提取码：9fqm

  也可去网上下载

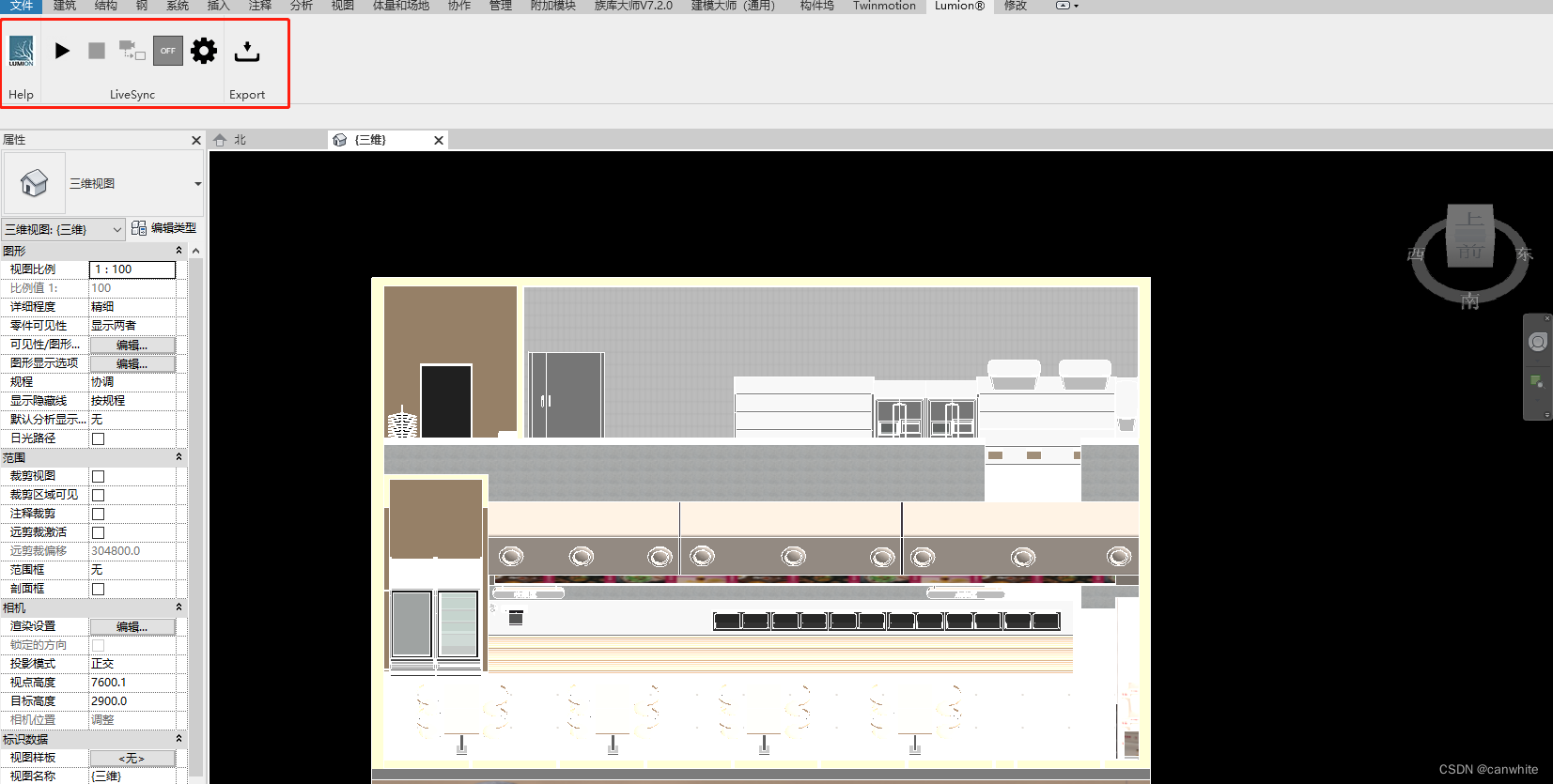

2、点击export导出相关dea文件。

3、然后我们需要下载blender

这个直接去官网下载最新版就可以，blender是个免费的软件。占用空间也很小。我的方法blender只是在里面起到导入和导出的作用，所以大家不需要担心多学习软件的问题。

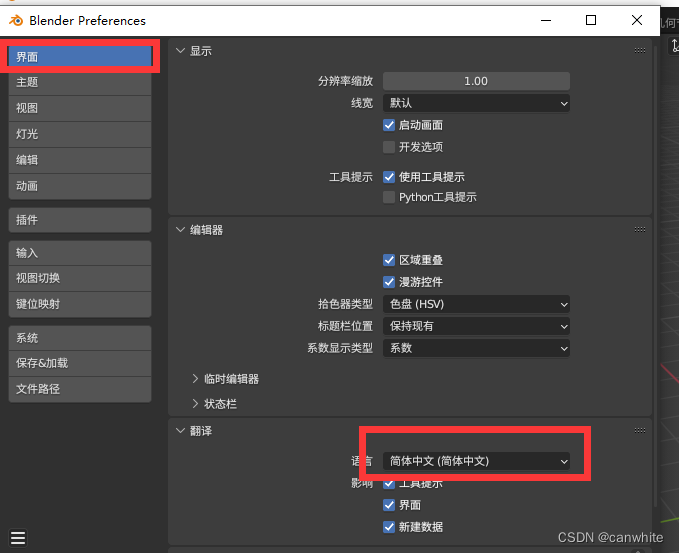

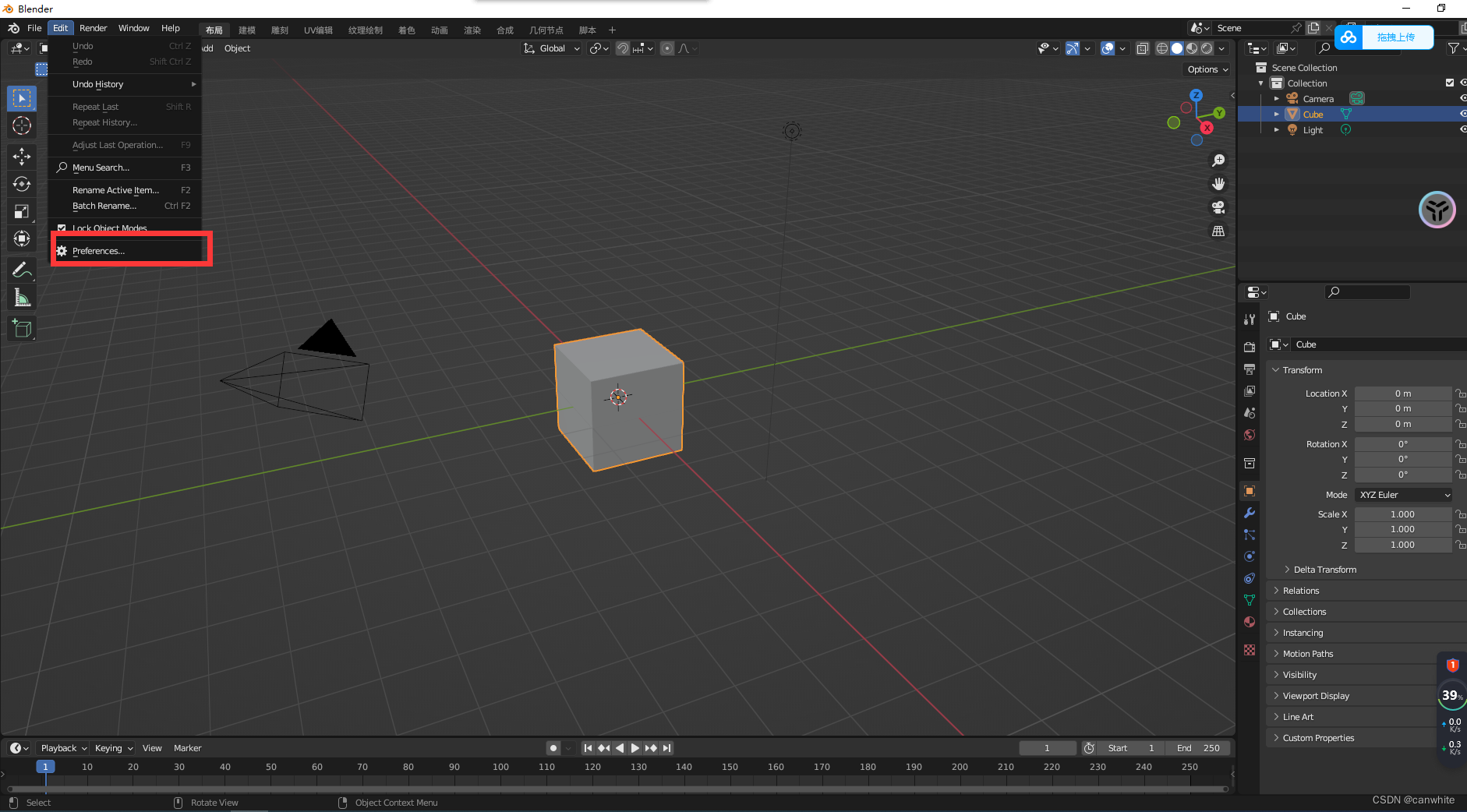

4、设置blender为中文

5、删除blender里面默认创建的立方体，导入我们的dea文件。

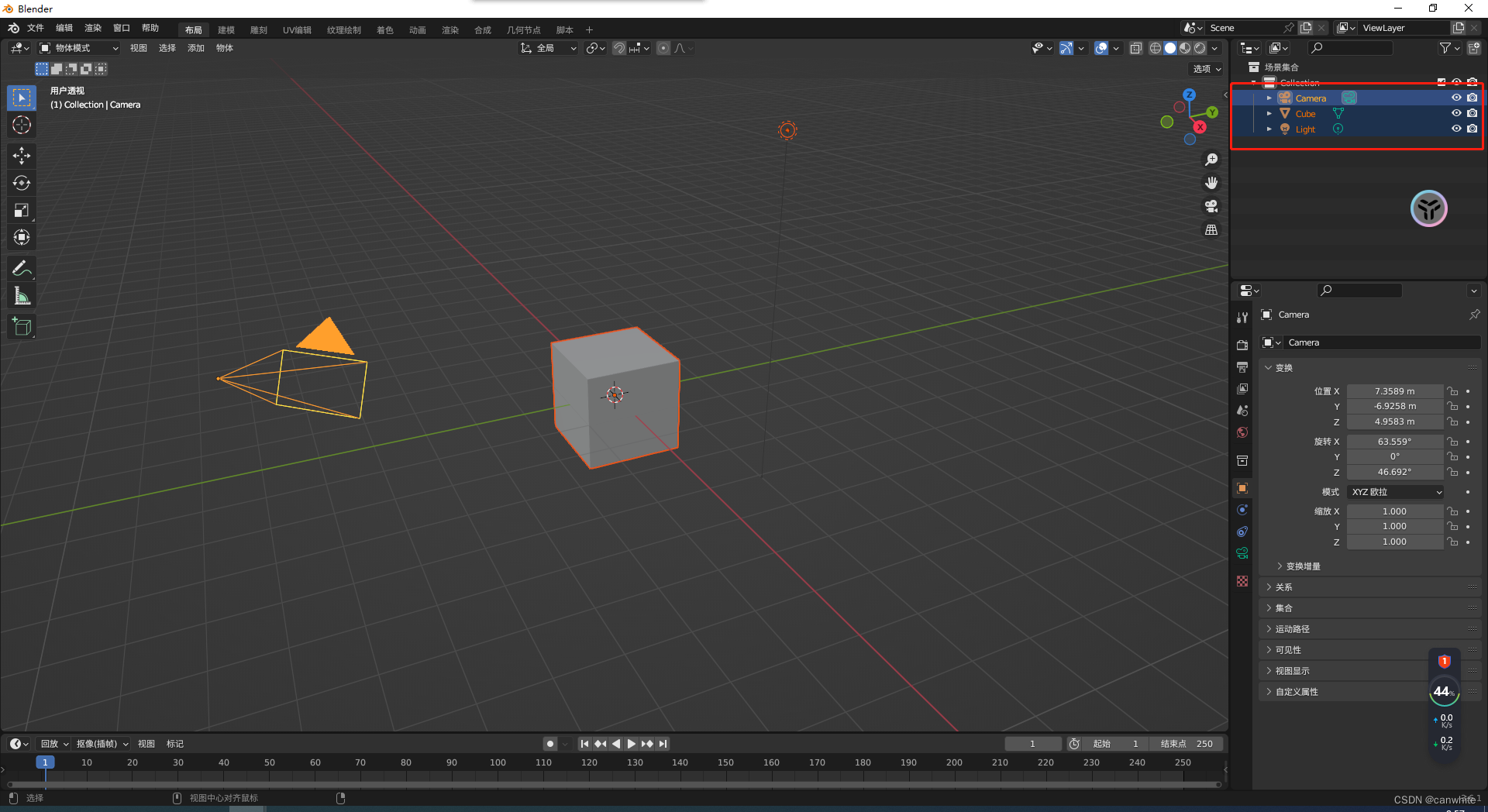

删除里面的立方体 灯光及摄像机，避免导出后，给后续工作人员带来不必要的麻烦。按delet删除就可以。

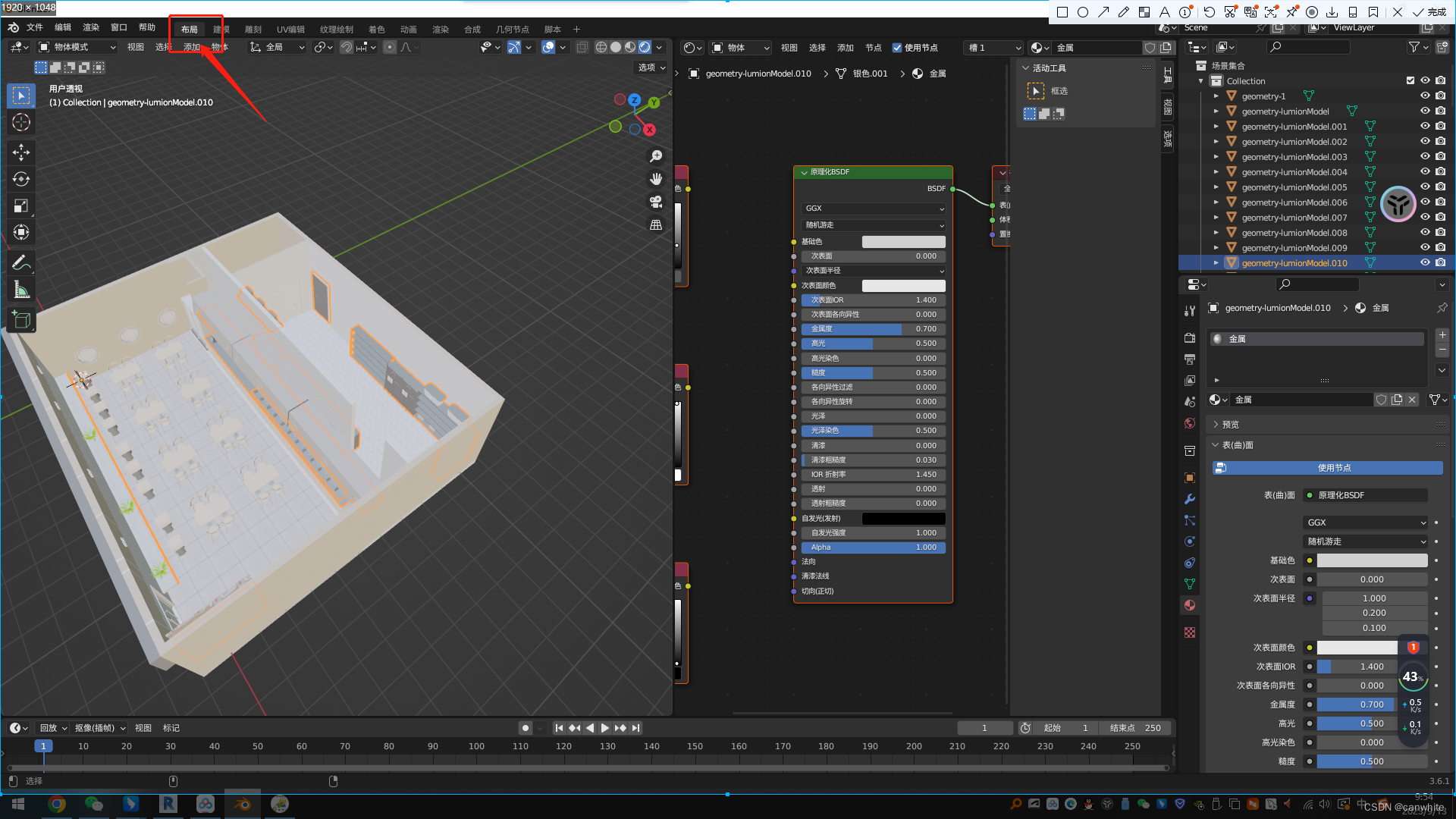

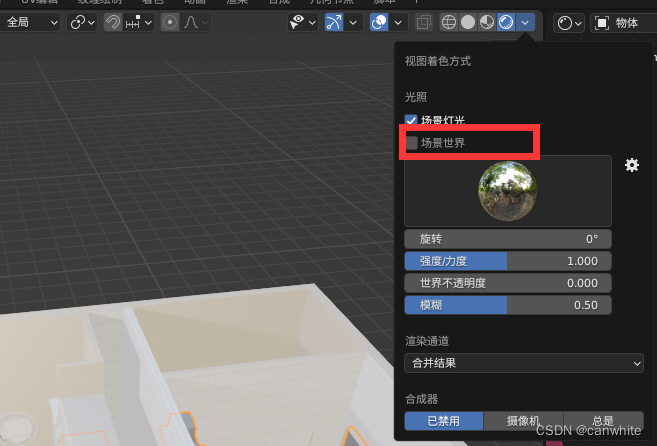

6、更换blender的显示模式，类似revit的着色模式真实模式的转换。

勾掉场景世界

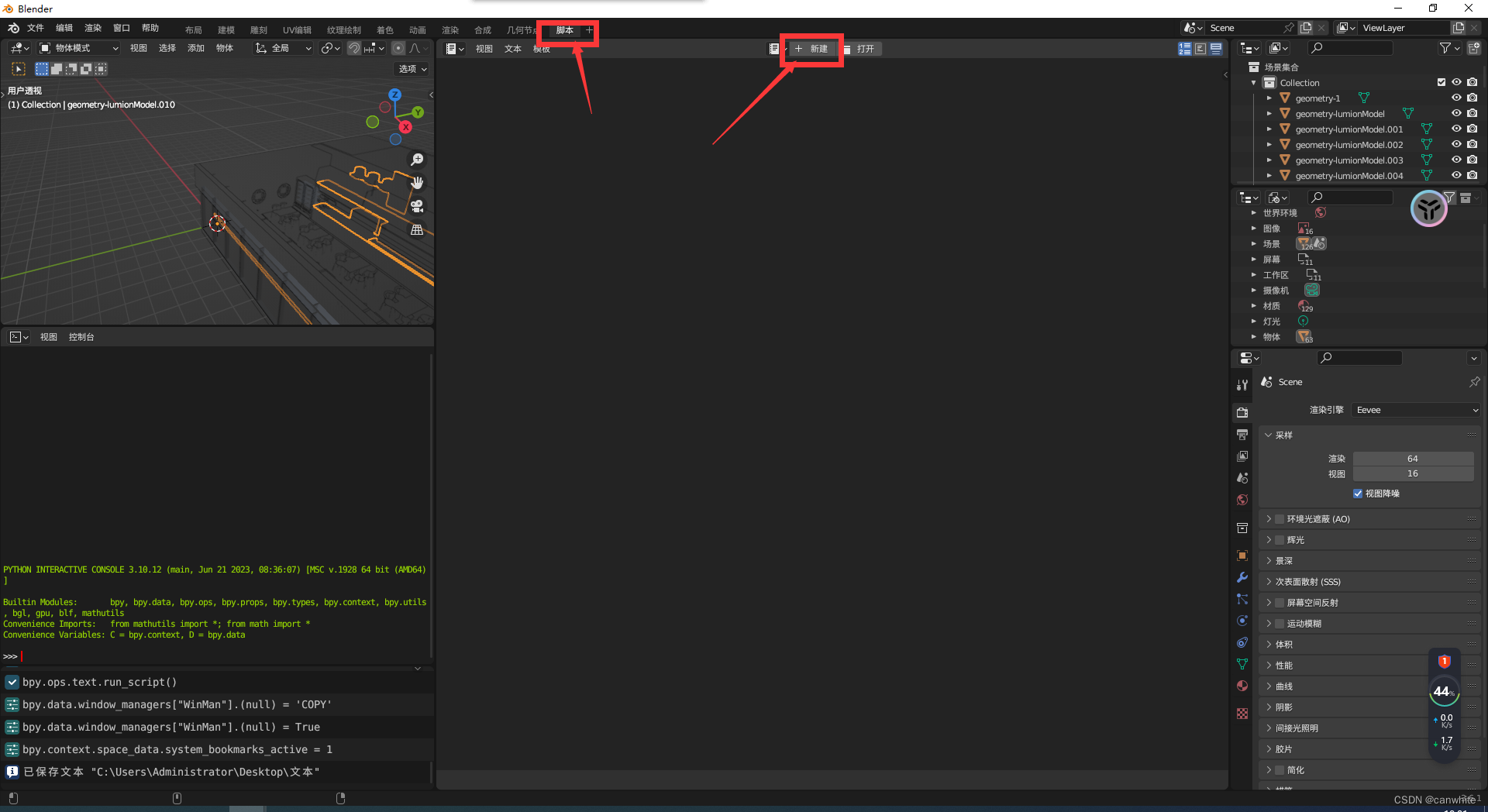

7、加入python脚本一键更改材质

更换模式后一片漆黑是正常现象，这是blender里面的材质有一个值没有调好，在blender里面一个一个调材质过于麻烦，且需要学习blender里面如何调整材质。我写了一个python脚本可以一键更改材质值。若你的材质中金属的部分需要调金属度，可以在材质命名中加入金属两个字，我对这一块做了单独的处理。

复制代码

import bpy

# 遍历所有材质
for mat in bpy.data.materials:
    # 如果材质使用节点并且有原理化BSDF节点
    if mat.use_nodes and mat.node_tree.nodes.get("原理化BSDF"):
        # 获取原理化BSDF节点
        bsdf = mat.node_tree.nodes["原理化BSDF"]
        # 将alpha值设为1
        bsdf.inputs[21].default_value = 1
        if "金属" in mat.name:
          bsdf.inputs[6].default_value = 0.7
        elif "玻璃" in mat.name:
          bsdf.inputs[6].default_value = 0.05
          bsdf.inputs[21].default_value = 0.1
          mat.blend_method = 'BLEND'
          bsdf .inputs[0].default_value = (0.295122, 0.870218, 1, 0.5)
        else:
          bsdf.inputs[6].default_value = 0.05

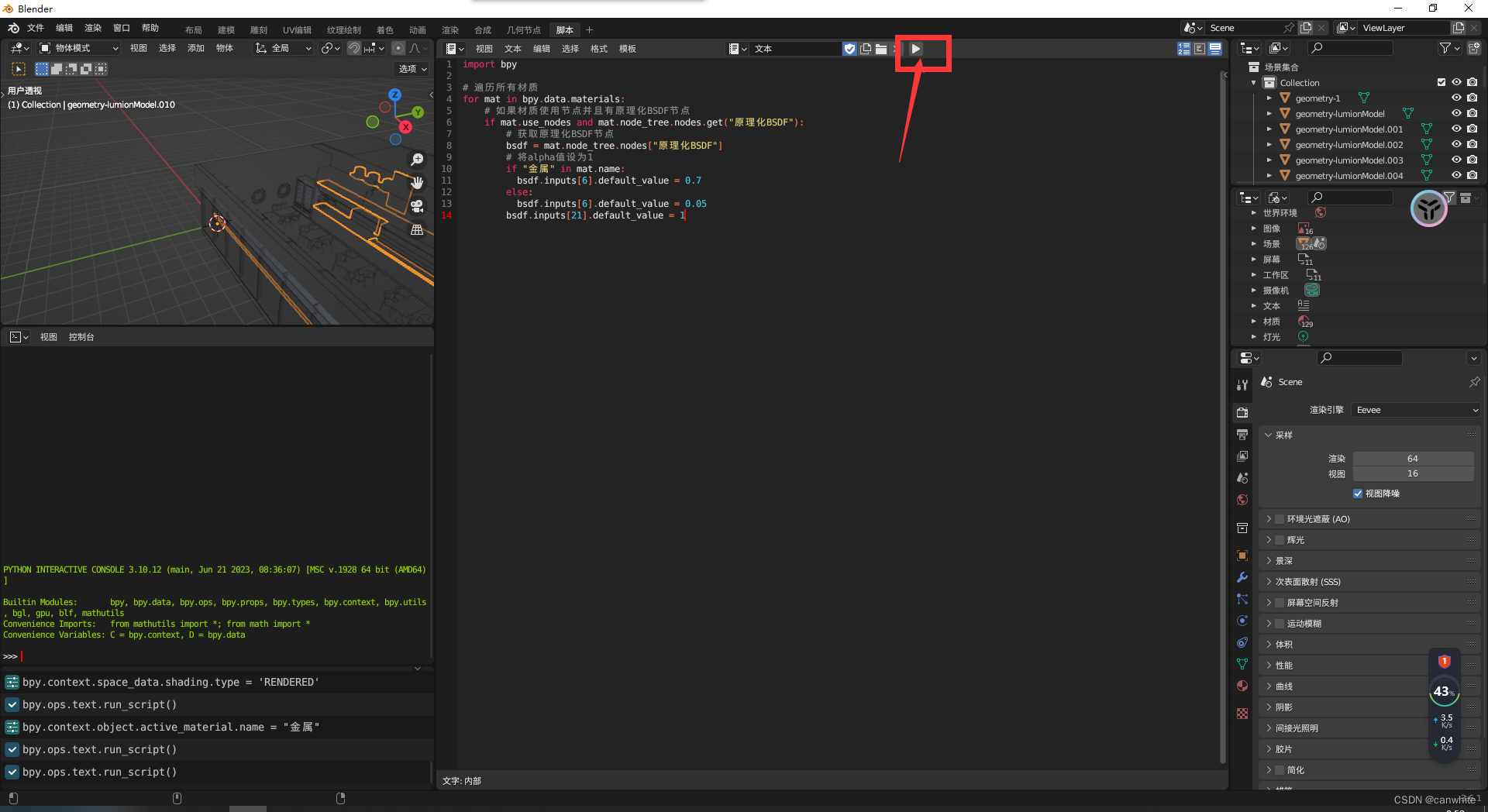

运行脚本

然后我们就已经更改材质完成了。

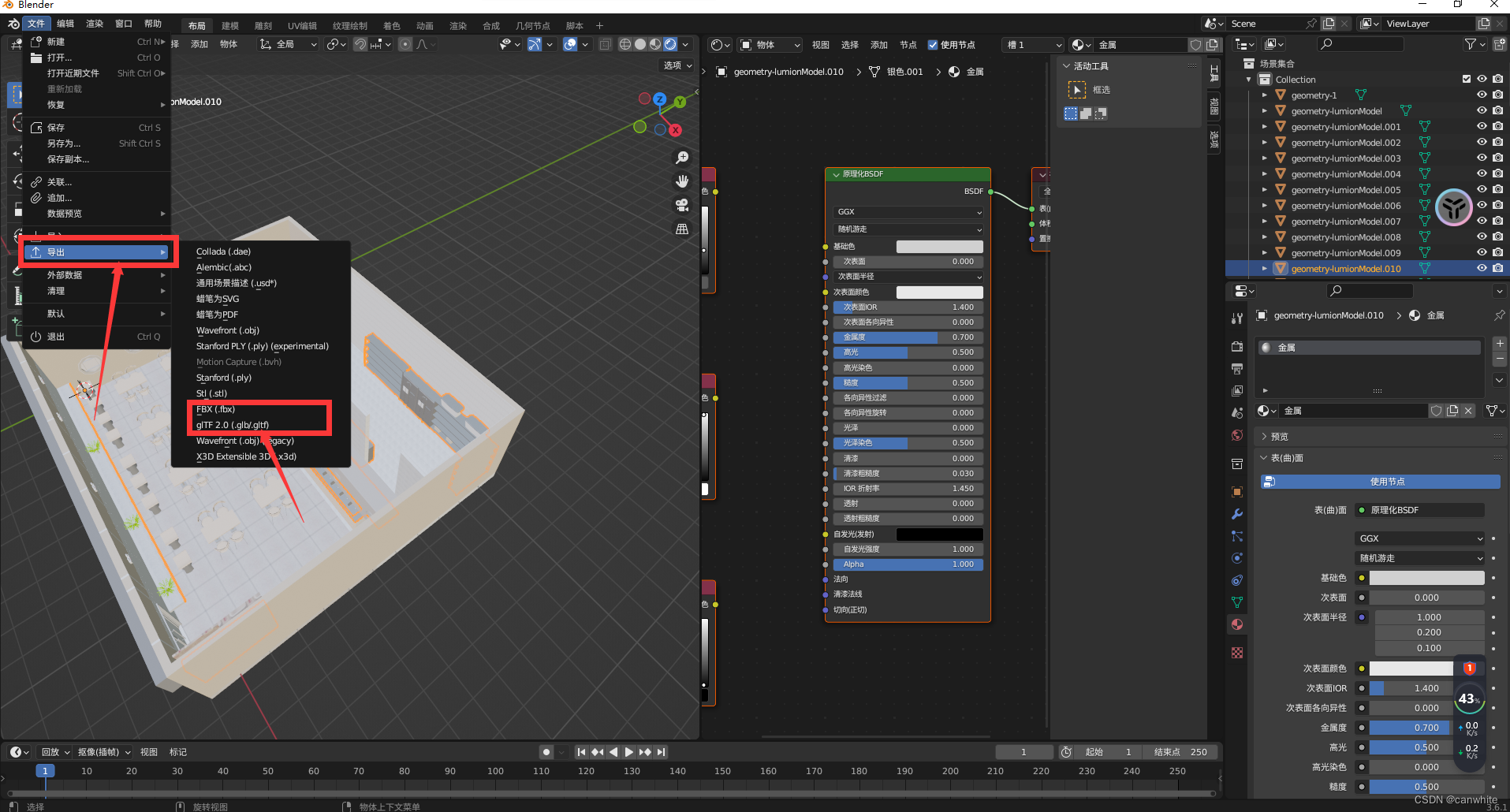

8、导出模型

我们的模型材质就更改完成了，下一步只需要导出fbx和gltf就可以了。

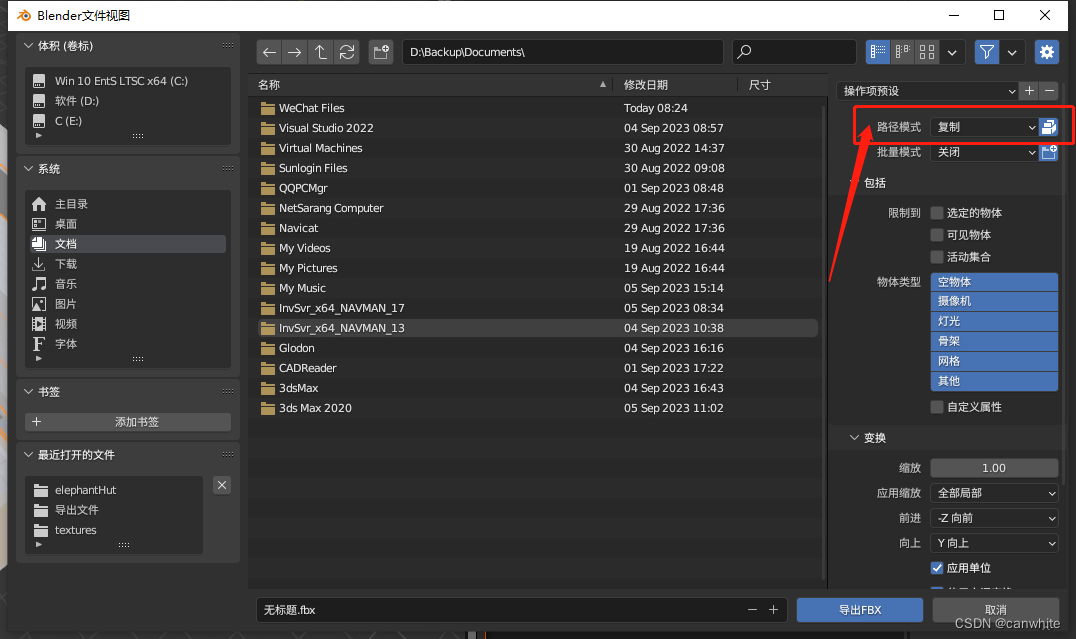

另外导出FBX需要注意设置

需要把路径模式改为复制，点击它旁边图标改为和我一样。

最后若需要导出的模型fbx或gltf格式没有贴图，只有贴了颜色，或贴图在revit中没有位置和大小的修改。直接用github上的gltf导出插件即可。fbx可以用twinmotion插件即可。
