电脑主板如何点亮LVDS液晶显示屏？

（本文参考《工业计算机硬件技术支持手册》第四章相关内容编写）
首先要拿到主板和液晶屏的规格书或说明书。核对两者规格是否兼容。

1，基本参数比较。

查看液晶屏的规格书，找到最佳分辨率、接口类型和通道数等。

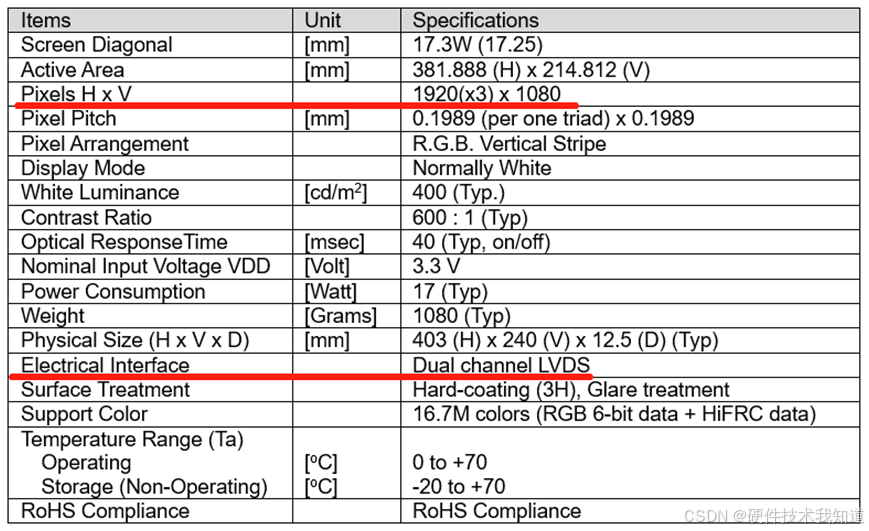

下表是一款液晶屏的规格书截图（部分），可以看到该液晶屏的最佳分辨率是1920 x 1080，采用LVDS传输接口，双通道。

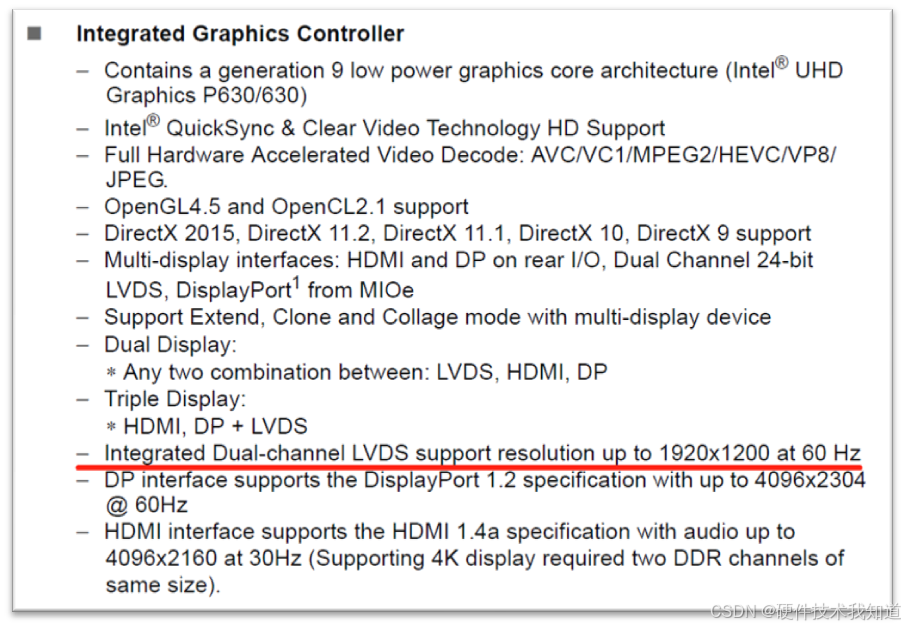

查看主板说明书，部分截图如下，得知主板可支持的最大分辨率是1920 x 1200，双通道LVDS接口，确认液晶屏的规格在主板可支持的规格范围之内。

2，数据通道中传输信号的位数比较。

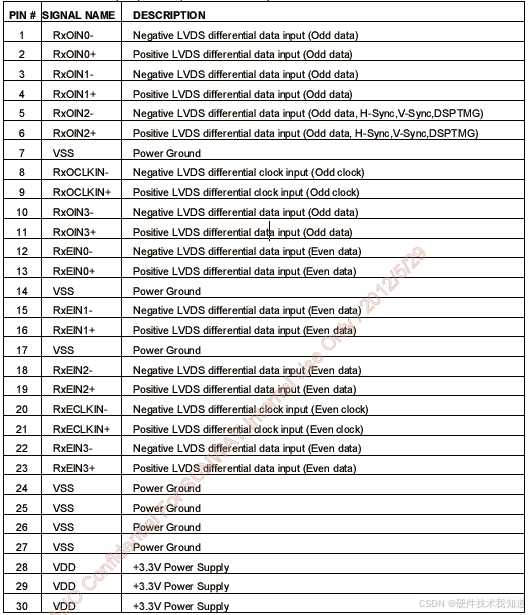

查得液晶屏LVDS接口中的两个通道的数据信号均为8位，主板LVDS接口两个通道的数据信号也都是8位。正好匹配。

3，数据接口电压比较。

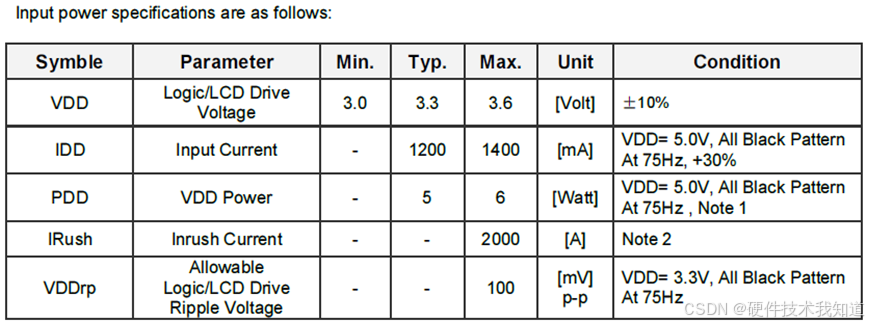

查得液晶屏的数据接口VDD输入电压是3.3V，而主板LVDS接口供电电压是3.3V和5V可选。如下面截图。跳线帽短路JVLCD1的第2-3脚输出3.3V。

4，背光控制电压比较

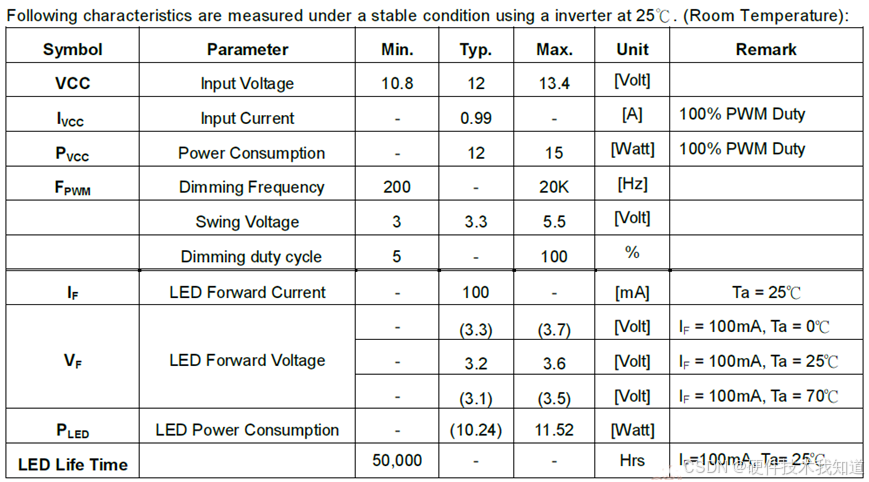

液晶屏的背光输入电压是12V，控制信号电压是3.3V或5V均可。如下图所示

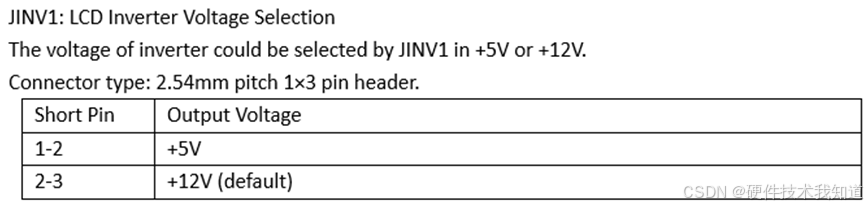

主板的背光供电电压是5V和12V可选，JINV1跳线帽短路第2-3脚是12V。
主板的亮度控制信号有四种模式，对比液晶屏的规格书，可选择默认的5V PWM。

5，制作点屏数据信号线

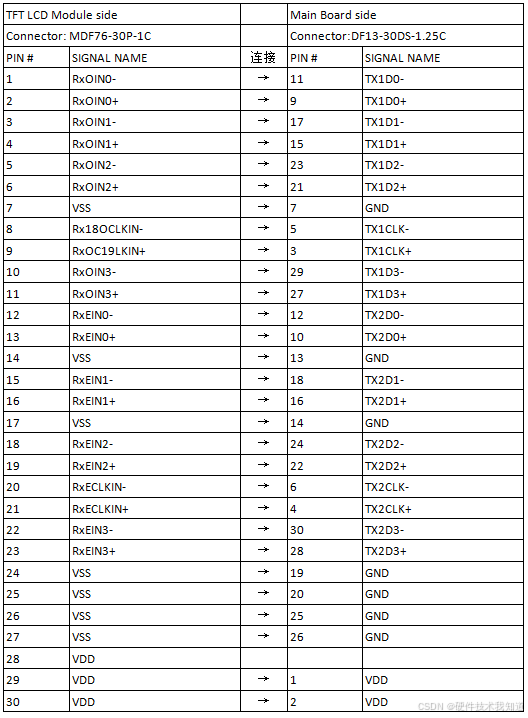

根据主板和液晶屏的引脚定义，先制作连线表，标注连接器型号，然后自己手工制作或请供应商打样。

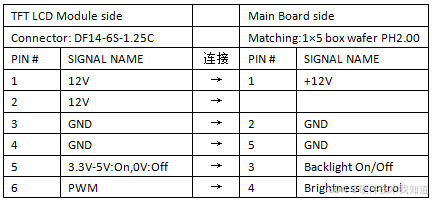

6，制作背光控制信号线

其他事项

两条电缆做好后，不一定就能点亮液晶屏。有可能会显示不正常或完全不显示。可以进BIOS设置菜单，找到LCD设置项，选择正确的分辨率、正确的通道数，以及正确的位数。如果仍然不行，可能要修改BIOS。
需要说明的是，液晶屏每通道使用三对差分信号线时，有些厂家会称之为6位屏（3╳2），有些厂家会称之为18位屏（3╳2╳3）。液晶屏每通道使用四对差分信号时，有些厂家会称之为8位屏（4╳2），有些厂家会称之为24位屏（4╳2╳3）。要了解更多技术细节，可查阅《工业计算机技术支持手册》。
