LVDS接口液晶屏点屏流程详解

用MStar的TSUM系列的芯片，主要是用来驱动LVDS的液晶显示屏。

在硬件设置无误的情况下(屏开关口、屏电压、PWM等)，按照屏规格书上的参数配置屏参，就可以完成点屏了.大概分为几个步骤，确定屏供电电压，Panel时序设置，H/VTotal设置，Clock设置，H/VSync设置，Bit设置，刷新率设置。

1.确定屏的供电电压

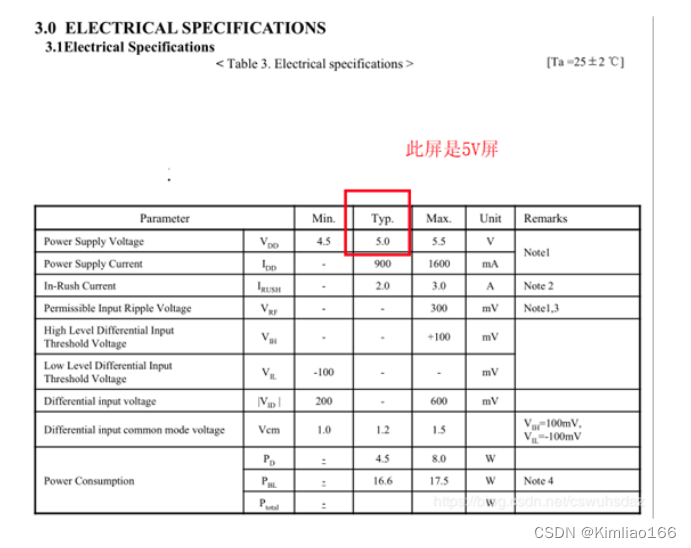

在点屏之前最重要的一步，就是确定屏电压是多少伏，即我们要点的屏是多少伏的，是否和硬件主板上匹配，如果硬件12V，屏5V，就会烧屏。一般屏规格书上可以查到。

注意：屏供电电压，和屏背光电压是两个不同模块。
　　
2.Panel时序设置

PANEL开机步骤：先开启PANEL供电，后传送PANEL DATA，最后点亮灯管;关机时序则相反。其DELAY时间由MCU软体设定，若时间设定不好则出现瞬间白画面或黑画面。

以显示LOGO为例，先开屏，delay，送LOGO，此时用户看到的是黑的，因为没开背光，然后等LOGO稳定后，开背光，就可看到LOGO了。

T2是T-con上电到LVDS data输出的时间，T3是LVDS data输出到背光开启的时间，而T4和T5是T2和T3对应的掉电时序,T7是T-con重复上电的间隔时间。 屏的LVDS时序较为关键，设置不当会出现花屏及闪绿屏等问题，

具体各参数的设定值需参考屏规格书。

背光电源通常就是TV的主电源，主电源开启后，机芯需要进行一系列的初始化的操作，所以T2一般都可以满足要求。背光时序通常需要结合LVDS时序使用，而且它们有一个共同的参数—背光开关信号、这时T3需要做合理的安排，以确保背光开关信号能同时满足LVDS时序及背光时序要求。

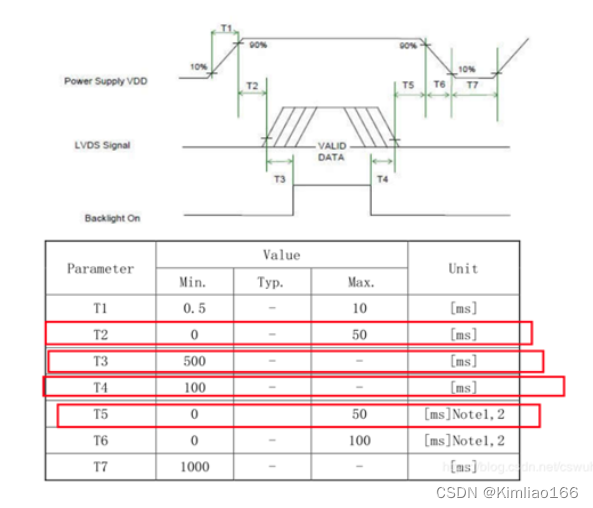

屏上电掉电时序图如下(来自屏规格书)：
　　
软件设置如下： #define PanelOnTiming1 50// time between panel & data while turn on power

#define PanelOnTiming2 550 // time between data & back light while tur
