FlyMcu烧录和擦除STM32

已于 2024-01-25 17:40:29 修改
阅读量5.9k 收藏 41
点赞数 15
文章标签： stm32
于 2024-01-25 15:41:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/catkindreamer/article/details/135845062
版权
本文详细介绍了如何通过Keil软件对MCU进行串口烧录，包括检查驱动、配置端口和波特率，生成并选择HEX文件，连接硬件，以及烧录和清除芯片的步骤。最后提到FlyMcu软件的相关链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

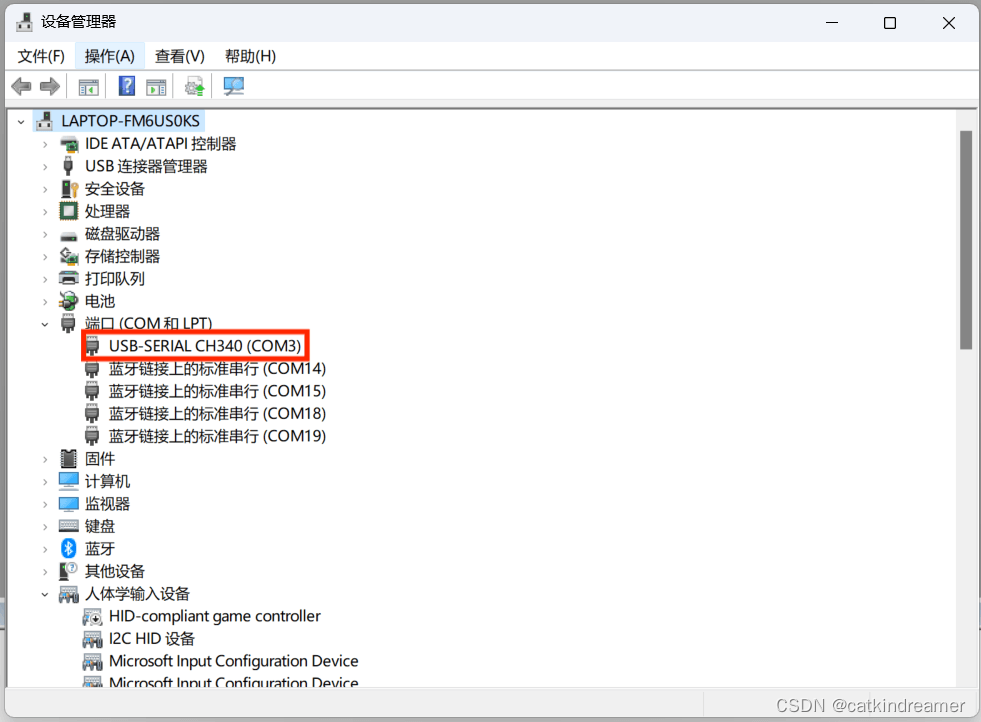

1.查看自己电脑是否有串口芯片驱动

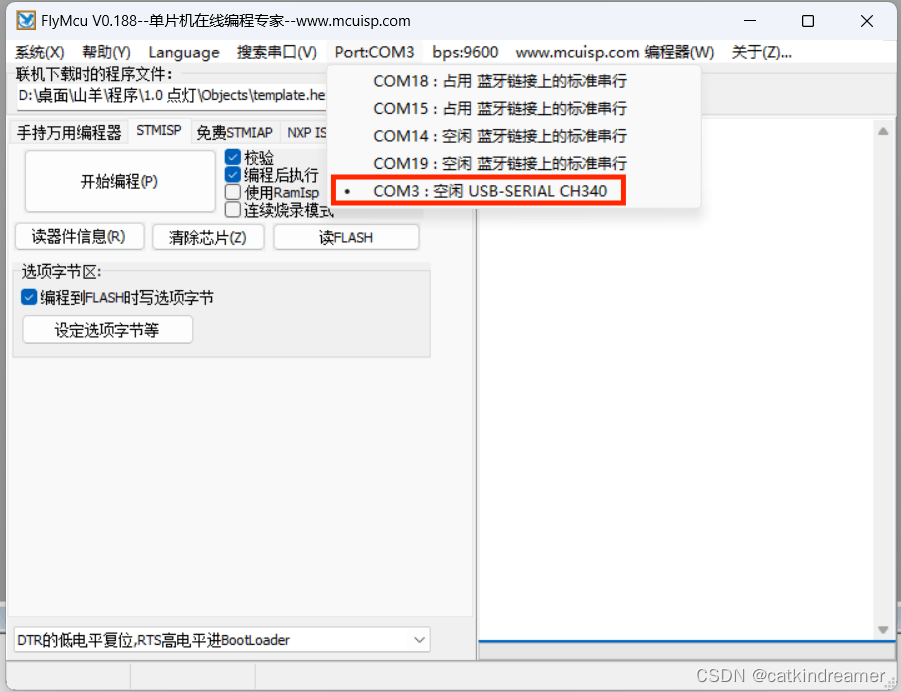

2.选择端口

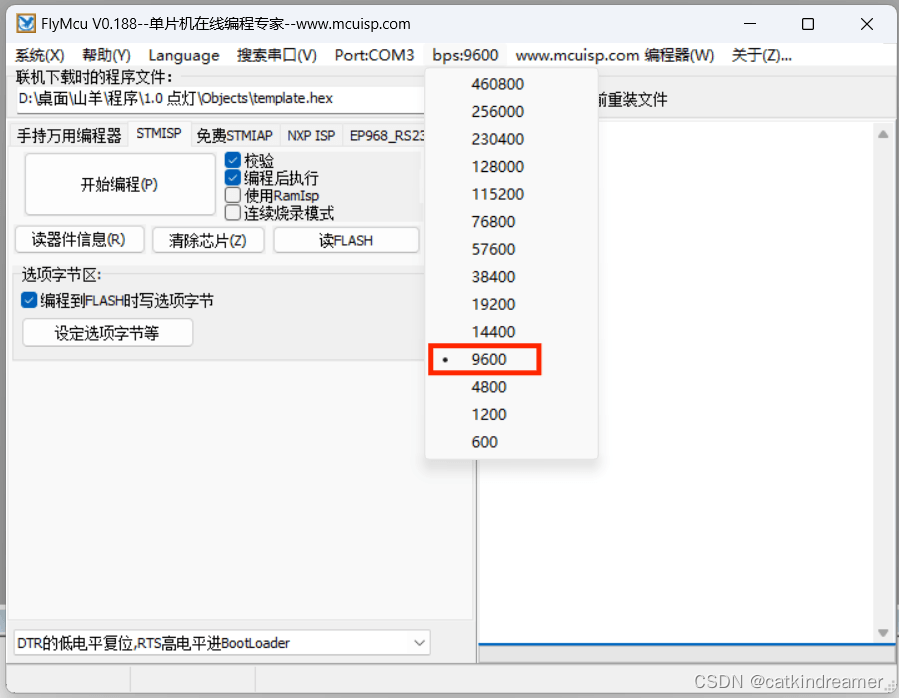

3.选择波特率

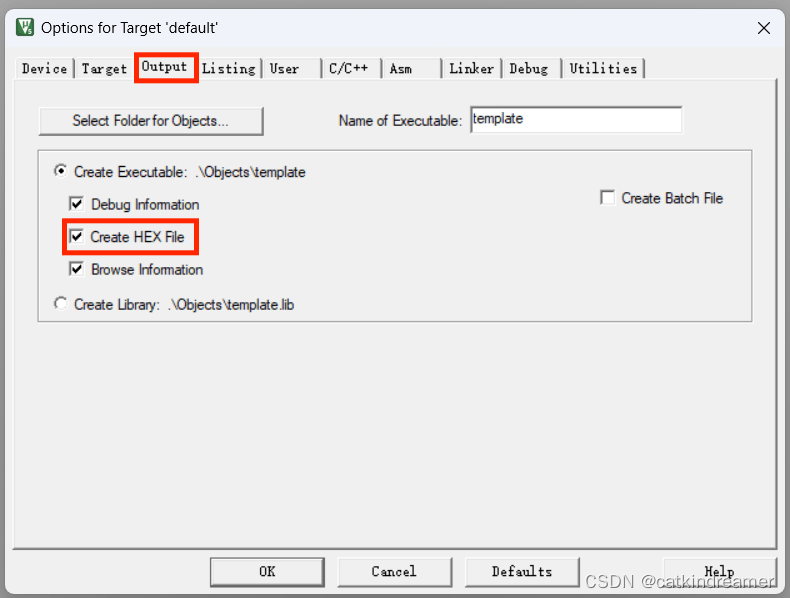

4.keil生成HEX文件

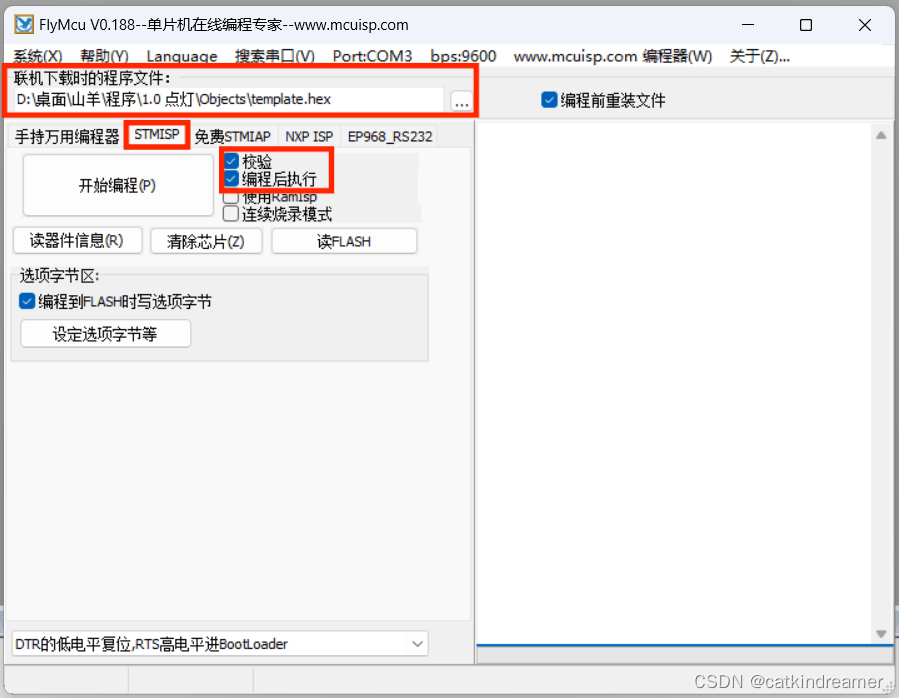

5.选择HEX文件


6.将BOOT0接3.3V，BOOT1接GND；串口模块的RX接MCU的TX1，串口模块的TX接MCU的RX1，串口模块的GND接MCU的GND；按下复位键即可。

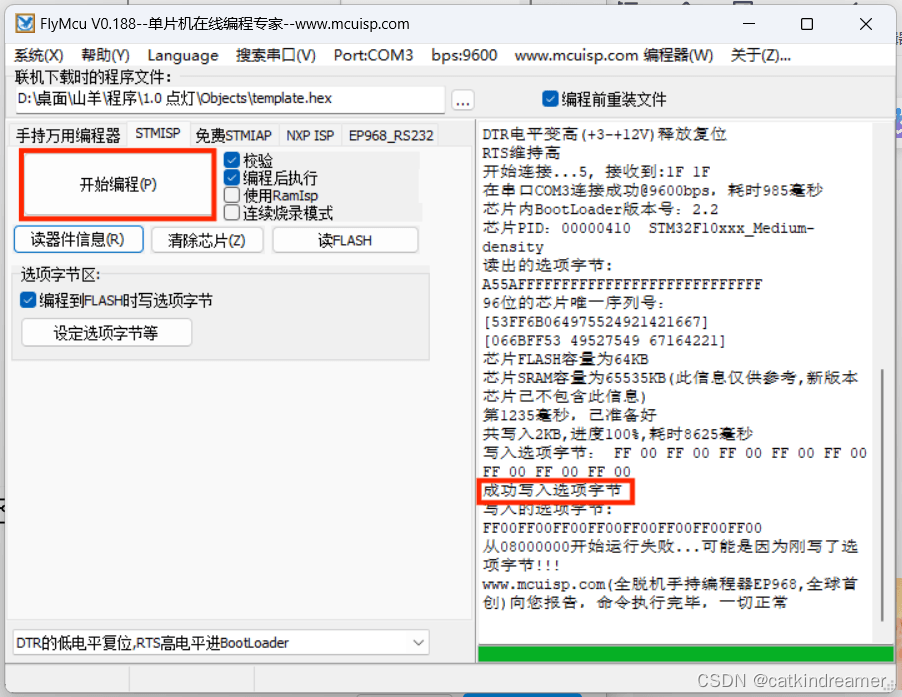

7.点击开始编程即可烧录

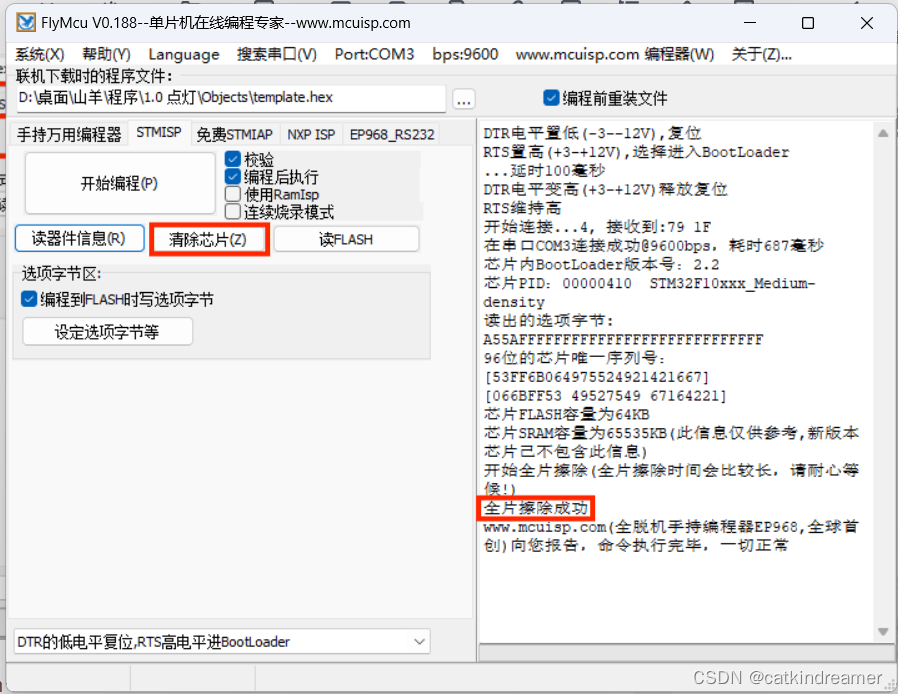

8.点击清除芯片即可擦除（在keil中ST Link可能烧不进去可以试试擦除后重新烧录）


9.最后将BOOT0接GND，BOOT1接GND；按下复位键程序即可运行。

FlyMcu软件官网  www.mcuisp.com
