[实训] 实验1-SPI数据传输基础实验(下)

目录

五、实验测试数据表格记录

六、实验数据分析及处理

七、实验结论与感悟

---

五、实验测试数据表格记录

实验现象数码管显示见第四节图4.4，示波器测量结果见下列图片。

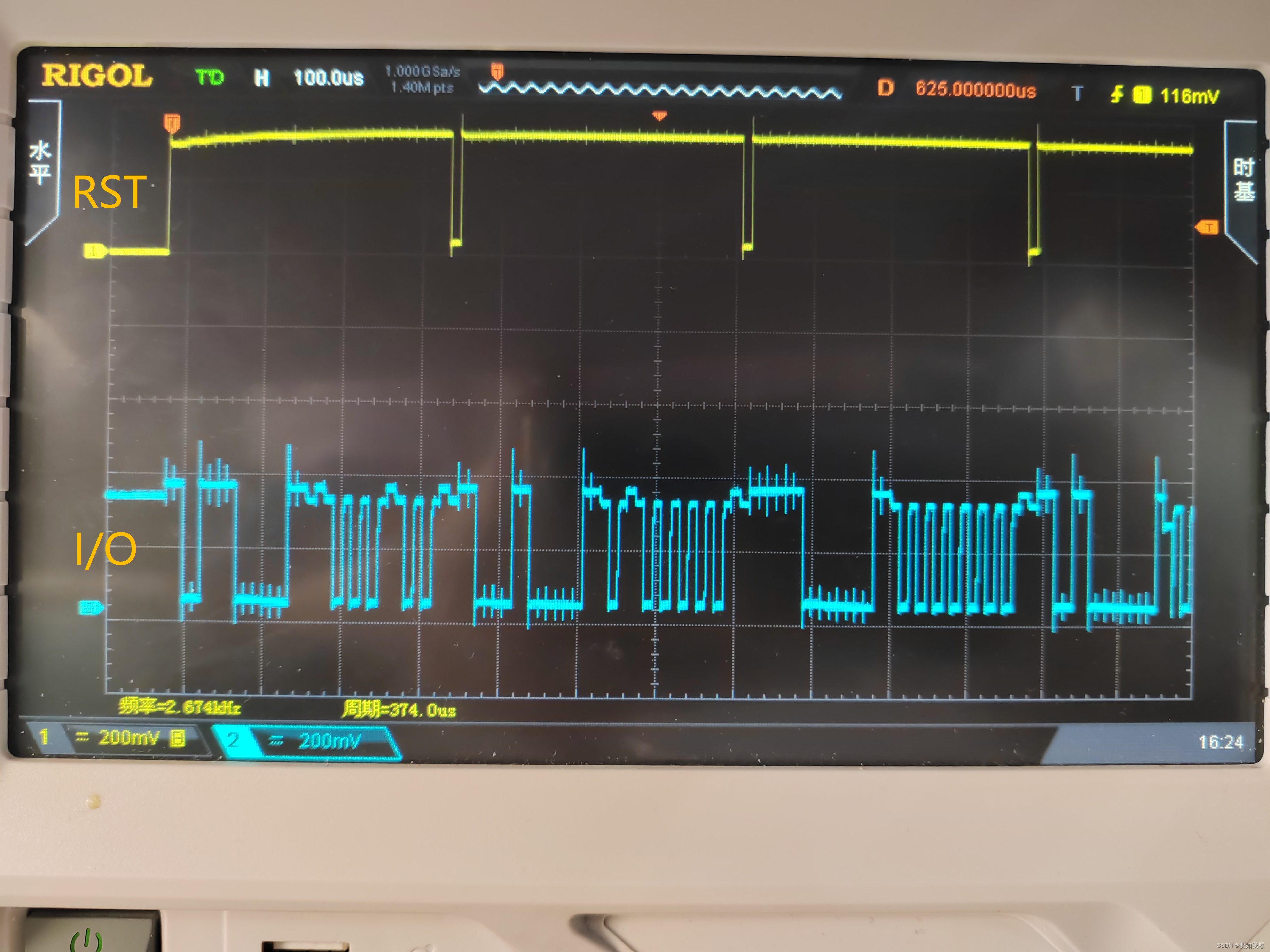

图5.1  RST、MOSI/MISO波形测量结果

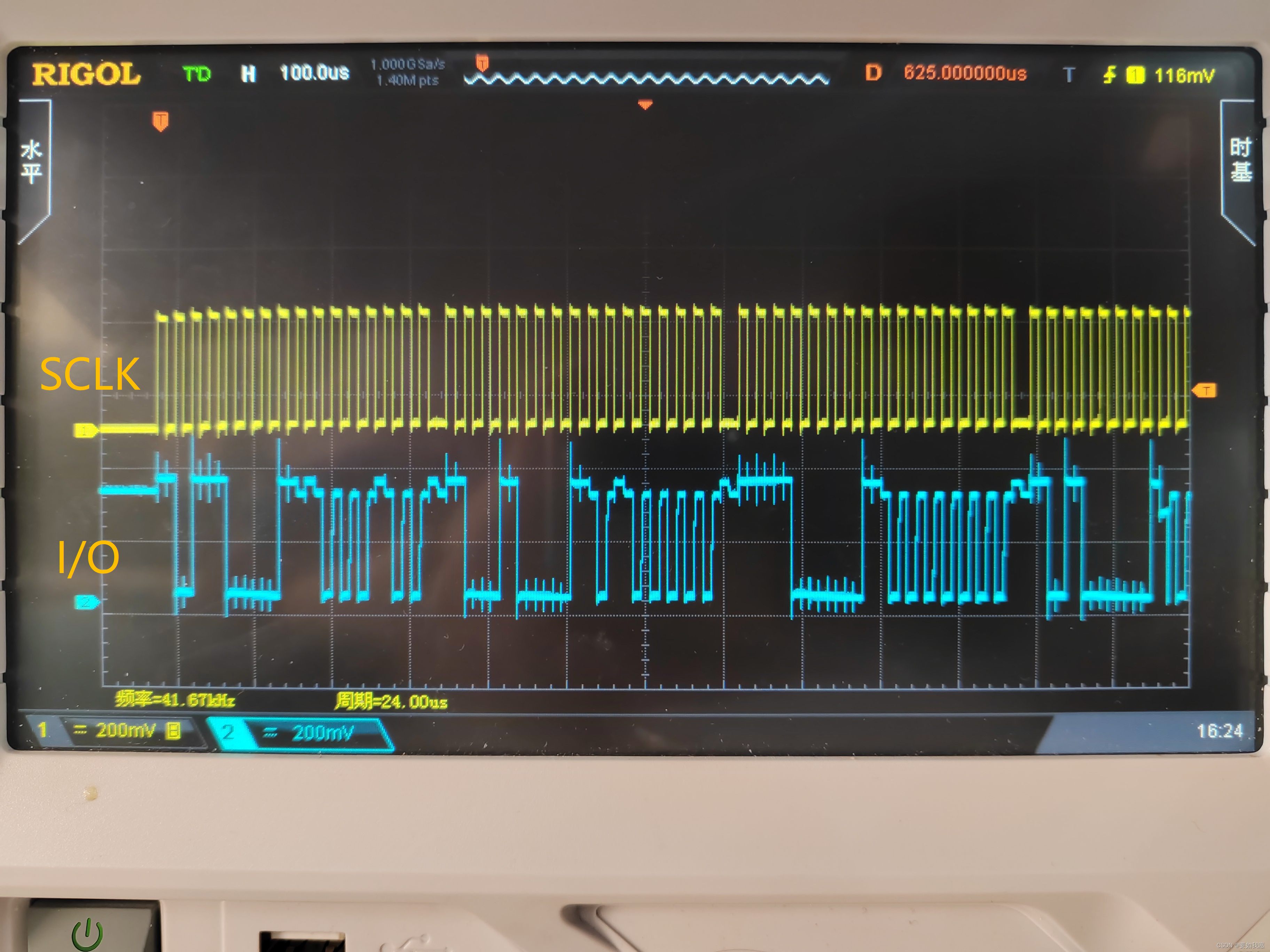

图5.2  SCLK、MOSI/MISO波形测量结果

        仅调整示波器波形显示，使波形显示更为宏观，再次记录：

图5.3  RST、MOSI/MISO波形测量结果

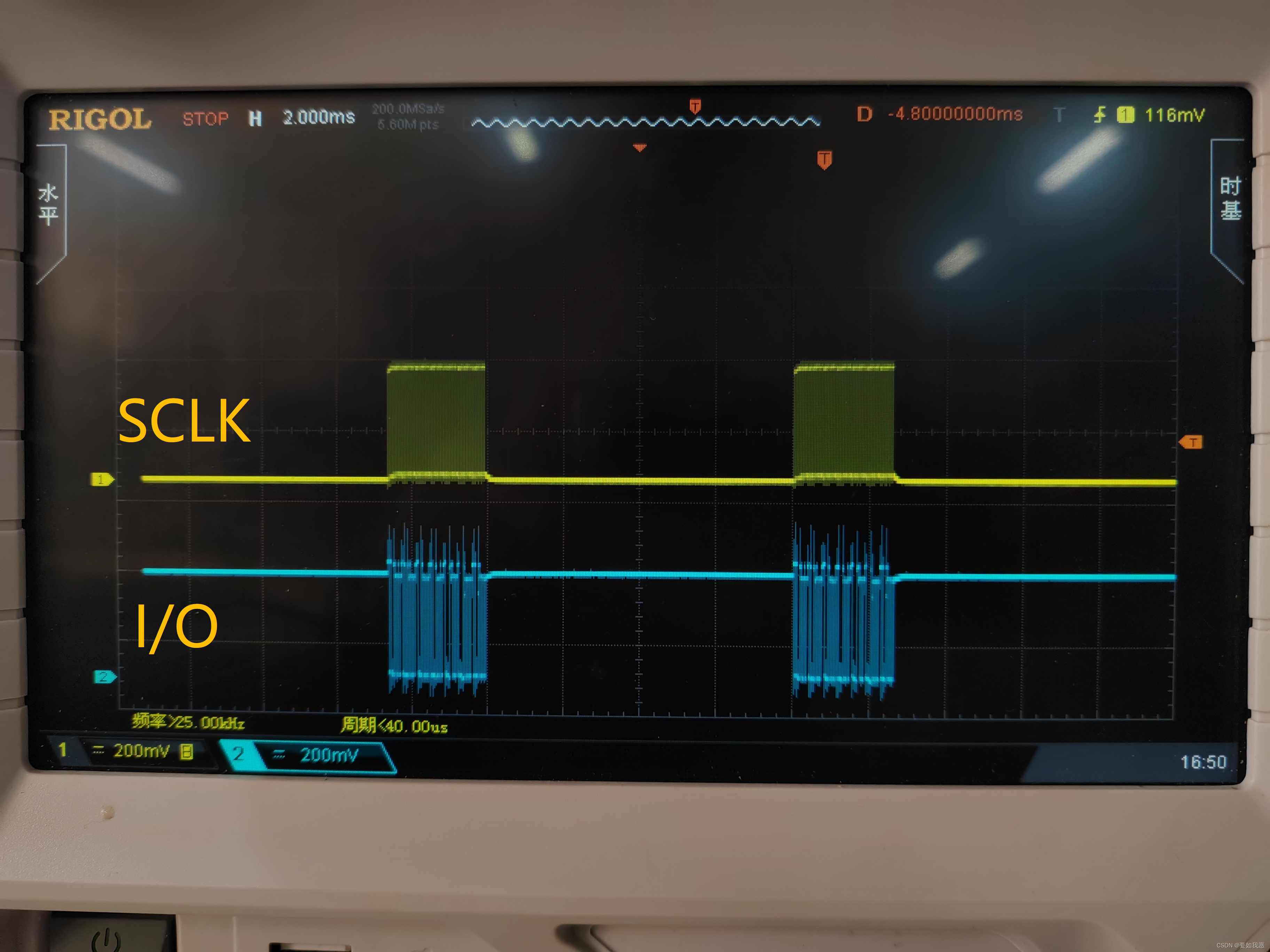

图5.4  SCLK、MOSI/MISO波形测量结果

六、实验数据分析及处理

由于示波器仅有两通道，DS1302 的SPI有三根线，分别是 CE、I/O 和 SCLK，为方便数据分析，将图5.1、图5.2的测量结果通过PS技术组合，结果如下图6.1；图5.3、图5.4组合结果如下图6.2。

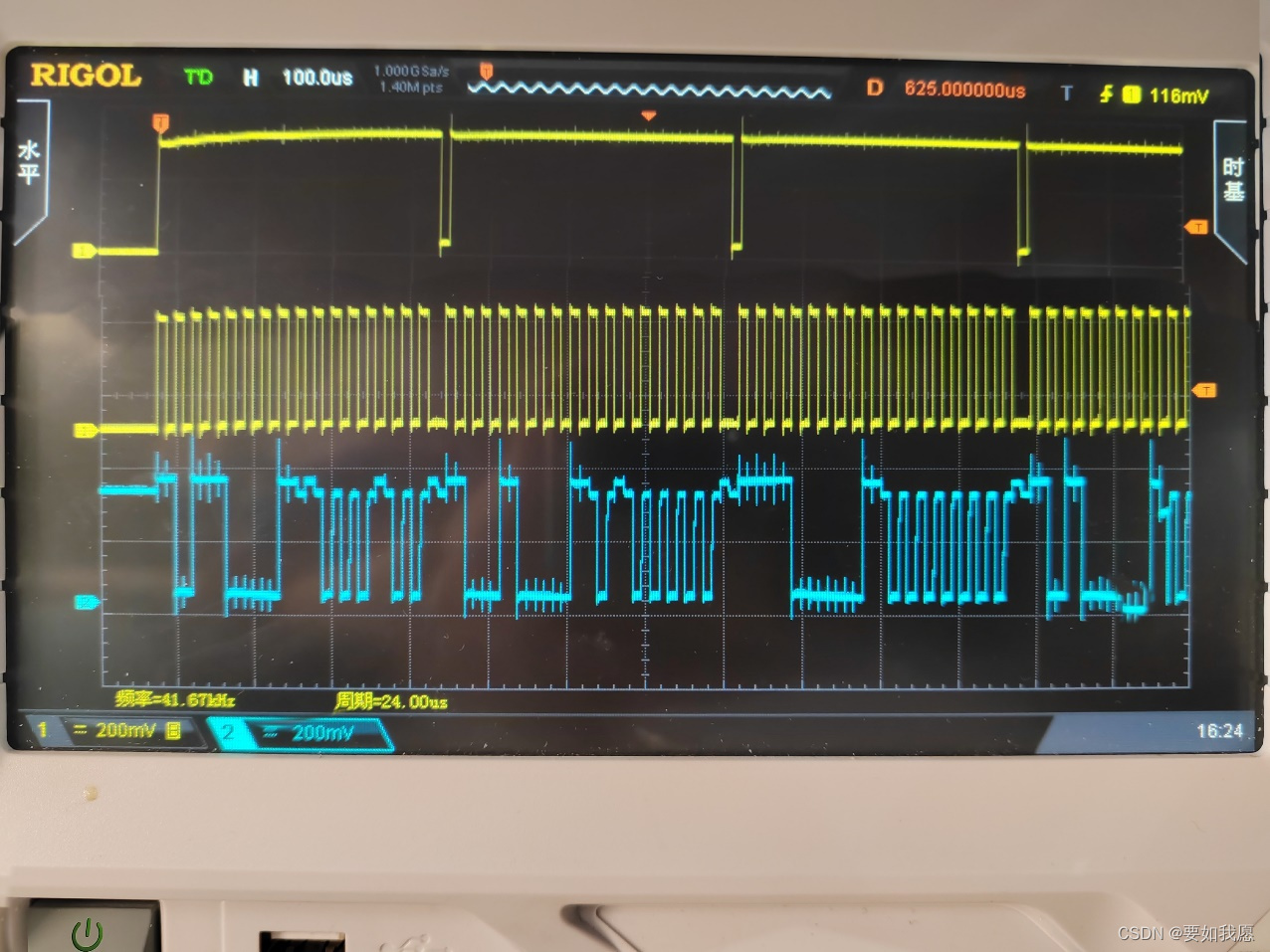

图6.1 三路波形显示结果

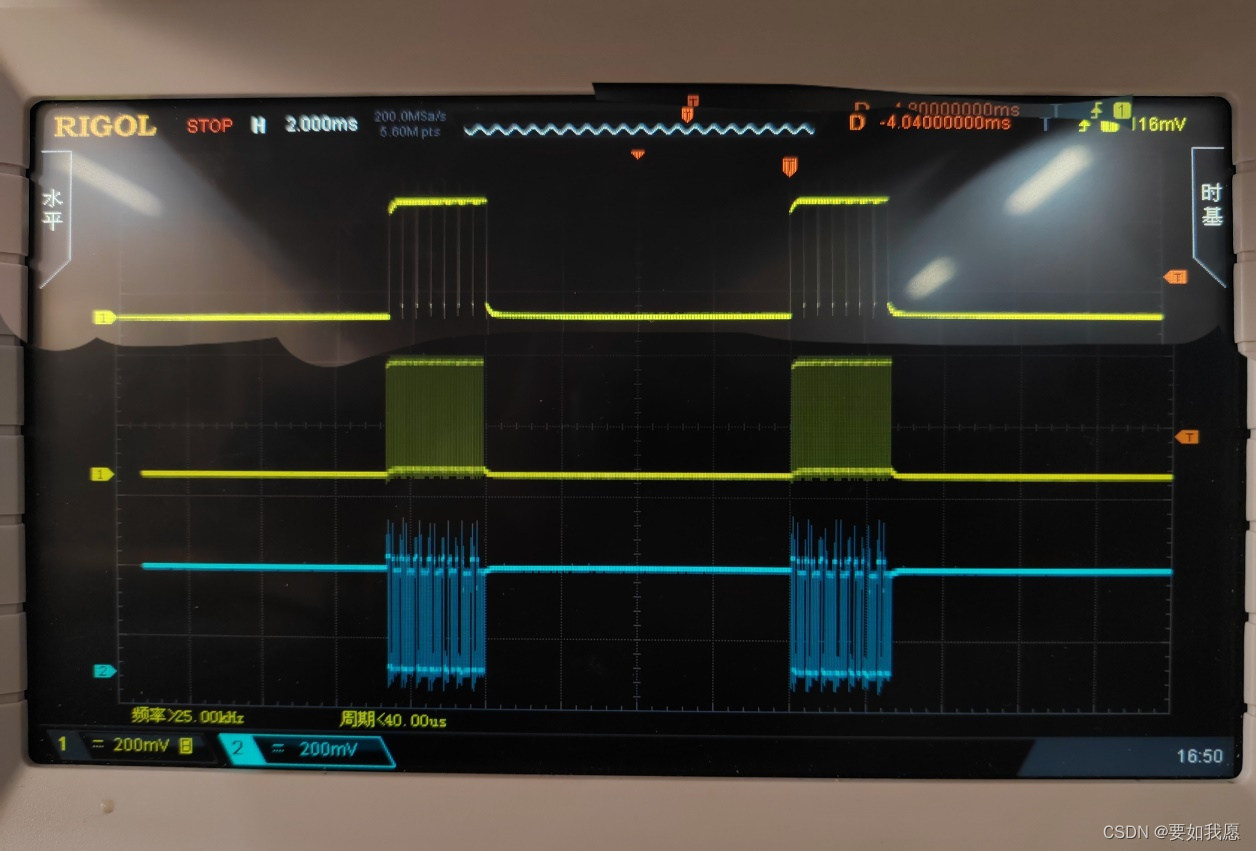

图6.2 三路波形显示结果

        通过图6.1，在图显示波形的第一个RST=1内，即启动DS1302的周期中，可以看到有16个SCK脉冲信号，在前八个SCK 的上升沿，可以读出I/O数据为10110001为写入的寄存器地址（从地位开始写），即0x8D，可以得知，此段为读“年”数据的波形。

        通过图6.2，可以看出，RST脉冲重复8次后，会延时大约4*2.000ms=8ms的时间，通过我编写的程序可知，该延时是由于数码管动态显示的8个delay_ms(1);产生的效果。

七、实验结论与感悟

通过本次实验，我自主完成了使用ARM实验箱实现了基于SPI的DS1302实时时钟显示实验，加深了对SPI数据传输的理解。我明白了在DS1302中写入数据，需要先写入地址/命令，然后才能写数据。对于DS1302的操作分两部分，一部分是控制字，也就是地址及命令字节，另一部分是数据。

感悟：通过本次实验，我深刻认识到实践的重要性。刚开始看完实验要求时，我认为这个实验很简单，然而当我真正开始做的时候，才意识到困难重重。从最开始的环境配置问题，例如没有相应芯片STM32F103ZC库、缺少J-Link驱动，Jlink-driver无法识别，到编译下载程序时遇到的问题，例如示例程序编译报错、头文件引用问题、代码语法错误或硬件错误等等。在这个过程中，我不断努力，查阅资料，经过不断的尝试，最终成功解决了所有的困难，并成功完成了实验。同时，我也意识到，在实践中遇到困难并不可怕，只要不断努力，寻找解决问题的方法，最终一定能够成功克服困难。
