在做项目时,公司要求非得用CH340T这块芯片,百度,谷歌各种搜索了后就是找不到芯片资料,无奈....找前辈要了一份,但被坑了,那是CH341的原理图,板子做好后,上电,限流打开,然后...算了,剧情省略,来正点的!
这是两份验证好了的原理图,现分享给大家作资料,就不用芯片资料了~

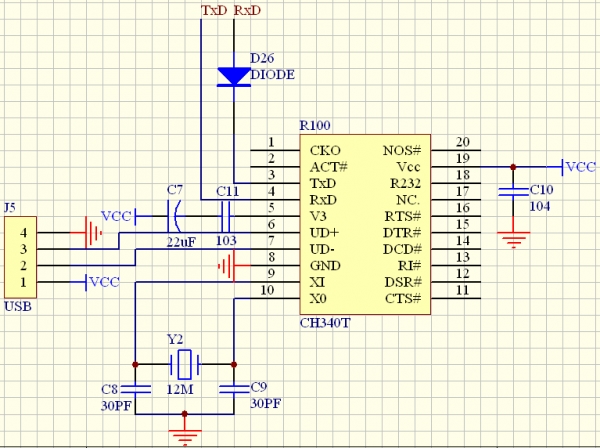

CH340T

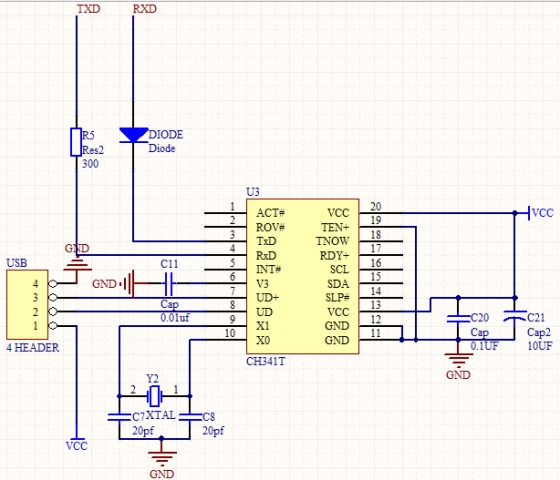

CH341T
有以下注意事项:
1.关于USB座子接线,注意数据+ 和 数据- 的接线。
2.两根数据线需要加地线在周围屏蔽。
3.晶振电容22pF~30pF都行。
