Cesium中用到的图形技术——Computing the horizon occlusion point

译者注：本文翻译自Cesium官方博文《Computing the horizon occlusion point》，by KEVIN RING。

你厌倦了地平线剔除吗？ 太好了，我也没有！

上一次，我们解释了地平线剔除是关于什么的，并展示了一种非常有效的方法来测试一个点是否被椭圆体遮挡。然而，我们想要测试遮挡的对象很少是简单的点。特别是，我们希望能够测试地形瓦片是否被椭球体遮挡。但是地形瓦片是由数千个顶点组成的复杂对象。

Deron Ohlarik在上一篇博客文章中谈到了此问题，他解释说，对于任何任意几何图形，我们都可以计算与几何图形有特殊关系的点的位置（我们称为水平遮挡点）。无论观察者从哪个方向接近几何体，该点都会同时或在几何体的任何部分变为可见之前对观察者可见。这正是我们所需要的！但是，如何计算这样的点的许多细节留给读者练习。此外，还不清楚这种方法是否可以推广到椭球而不是球体。该博客旨在填补这两个空白。

再次，这里介绍的技术完全归功于Frank Stoner。

让我们来看看我们的情况。和以前一样，我们通过将每个分量 X、Y和Z乘以沿该轴的椭球半径的倒数，将所有坐标转换到椭球尺度空间。

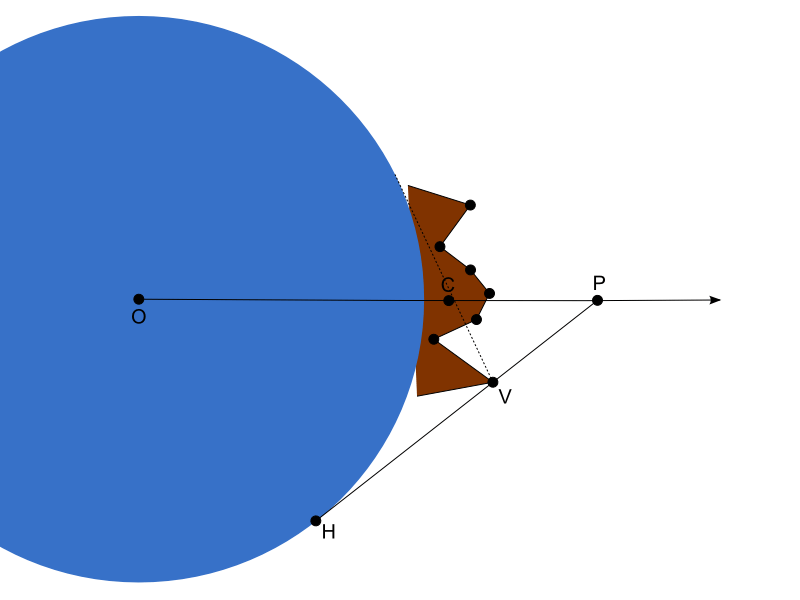

在此图中，地球以蓝色显示，地形图块以棕色显示。在尺度空间中，地球是一个单位球体。围绕地形图块的边界球的中心显示为点C。边界球不是缩放空间中的球体，但这与我们无关，因为我们将只使用它的中心。

首先，我们任意决定我们的地平线遮挡点将位于这条中心线OC的某个位置，OC是从地球中心到地形图块边界球中心的向量。我们只需要计算它沿该向量的距离。点V是地形图块中的一个顶点。点H是从V的角度看地平线上的一个点。从V的角度看，有无数个地平线点，在单位球面上形成一个圆，但这些地平线点中只有两个点通过V形成一个向量，或与中心线相交。一个显示为实线HP。另一个显示为连接到V为虚线。在虚线上，与中心线的交点出现在点V之前，所以它会比另一个交点更靠近椭球的中心，我们不需要关心它。如果点V是地形图块中的唯一顶点，那么此图中的点P将是我们的地平线遮挡点。对于多个顶点，我们对每个顶点重复 P 的计算，然后选择离椭圆体最远的那个。

那么我们如何计算给定地形瓦片顶点的P点呢？让我们标记下图中的各个角度。

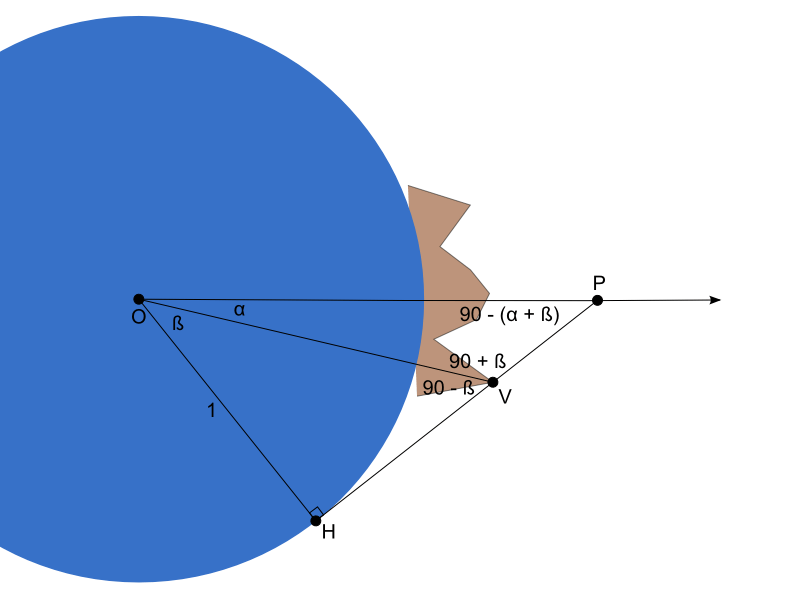

在标记角α和β之后，通过简单的三角形角的知识，我们可以通过他们表达其他的角。

接下来，根据正弦定律：
$$\frac{\Vert \overrightarrow{OP}\Vert }{sin(90+\beta )}=\frac{\Vert \overrightarrow{OV}\Vert }{sin(90-(\alpha +\beta ))}$$

根据三角函数$sin(90+\theta )=cos(\theta )$，有：
$$\frac{\Vert \overrightarrow{OP}\Vert }{cos(\beta )}=\frac{\Vert \overrightarrow{OV}\Vert }{cos(\alpha +\beta )}$$

$$\Vert \overrightarrow{OP}\Vert =\frac{\Vert \overrightarrow{OV}\Vert cos(\beta )}{cos(\alpha +\beta )}$$

β是直角三角形中的角，因此有：
$$cos(\beta )=\frac{\Vert \overrightarrow{OH}\Vert }{\Vert \overrightarrow{OV}\Vert }=\frac{1}{\Vert \overrightarrow{OV}\Vert }$$

$$\Vert \overrightarrow{OP}\Vert =\frac{\Vert \overrightarrow{OV}\Vert \frac{1}{\Vert \overrightarrow{OV}\Vert }}{cos(\alpha +\beta )}$$

$$\Vert \overrightarrow{OP}\Vert =\frac{1}{cos(\alpha +\beta )}$$

然后，我们使用复合角公式：
$$cos(\alpha +\beta )=cos(\alpha )cos(\beta )-sin(\alpha )sin(\beta )$$

$$\Vert \overrightarrow{OP}\Vert =\frac{1}{cos(\alpha )cos(\beta )-sin(\alpha )sin(\beta )}$$

我们已经知道如何去计算$cos(\beta )$。同样通过勾股定理，我们能计算$sin(\beta )$：
$$sin(\beta )=\frac{\Vert \overrightarrow{HV}\Vert }{\Vert \overrightarrow{OV}\Vert }$$
$$\Vert \overrightarrow{HV}\Vert =\sqrt{\Vert \overrightarrow{OV}{\Vert }^2-\Vert \overrightarrow{OH}{\Vert }^2}=\sqrt{\Vert \overrightarrow{OV}{\Vert }^2-1}$$
$$sin(\beta )=\frac{\sqrt{\Vert \overrightarrow{OV}{\Vert }^2-1}}{\Vert \overrightarrow{OV}\Vert }$$

通过点积的定义，我们能够计算$cos(\alpha )$：
$$\overrightarrow{OV}\cdot \widehat{OP}=\Vert \overrightarrow{OV}\Vert cos(\alpha )$$

$$cos(\alpha )=\frac{\overrightarrow{OV}\cdot \widehat{OP}}{\Vert \overrightarrow{OV}\Vert }$$

$$cos(\alpha )=\widehat{OV}\cdot \widehat{OP}$$

最后，通过矢量叉积的模，我们能够计算$sin(\alpha )$：
$$\Vert \widehat{OP}\times \overrightarrow{OV}\Vert =\Vert \overrightarrow{OV}\Vert sin(\alpha )$$

$$sin(\alpha )=\Vert \widehat{OP}\times \widehat{OV}\Vert$$

通过以上的计算，我们就能够计算$OP$的模了。汇总如下：

$$cos(\beta )=\frac{1}{\Vert \overrightarrow{OV}\Vert }$$

$$sin(\beta )=\frac{\sqrt{\Vert \overrightarrow{OV}{\Vert }^2-1}}{\Vert \overrightarrow{OV}\Vert }$$

$$cos(\alpha )=\widehat{OV}\cdot \widehat{OP}$$

$$sin(\alpha )=\Vert \widehat{OP}\times \widehat{OV}\Vert$$

$$\Vert \overrightarrow{OP}\Vert =\frac{1}{cos(\alpha )cos(\beta )-sin(\alpha )sin(\beta )}$$

请记住，我们通过构造了解$\widehat{OP}$；我们选择它从椭圆体的中心指向地形图块的边界球体的中心。为了计算点P在椭球尺度空间中的位置，我们简单地将方向乘以上面计算的模。由于我们的遮挡测试使用缩放空间中表示的点，因此我们完成了。如果我们还想知道真实、未密封坐标中的位置，我们只需要将位置的每个分量乘以沿相应轴的椭球半径。

下面是 Cesium 中的代码，为了清晰起见略作调整：

function computeMagnitude(ellipsoid, position, scaledSpaceDirectionToPoint) {
    var scaledSpacePosition = ellipsoid.transformPositionToScaledSpace(position);
    var magnitudeSquared = scaledSpacePosition.magnitudeSquared();
    var magnitude = Math.sqrt(magnitudeSquared);
    var direction = scaledSpacePosition.divideByScalar(magnitude);

    // For the purpose of this computation, points below the ellipsoid
    // are considered to be on it instead.
    magnitudeSquared = Math.max(1.0, magnitudeSquared);
    magnitude = Math.max(1.0, magnitude);

    var cosAlpha = direction.dot(scaledSpaceDirectionToPoint);
    var sinAlpha = direction.cross(scaledSpaceDirectionToPoint).magnitude();
    var cosBeta = 1.0 / magnitude;
    var sinBeta = Math.sqrt(magnitudeSquared - 1.0) * cosBeta;

    return 1.0 / (cosAlpha * cosBeta - sinAlpha * sinBeta);
}

如您所见，此计算比我们上次描述的用于在地平线上测试该点的计算成本更高。可能可以通过使用前面描述的锥体测试测试每个顶点来优化它，并且如果发现顶点在锥体之外，则仅计算顶点的精确水平遮挡点。我将把它留给读者作为练习。

无论如何，这种计算的成本是它主要只适用于静态几何的主要原因。如果几何体相对于椭球体发生变化，则需要在每次变化时重复此计算。这可能会变得昂贵。

另外，在使用这种方法时，请记住一个重要的警告。在现实世界中，被WGS84椭球遮挡的物体不一定被地球的真实表面遮挡。这是因为地球表面实际上在世界部分地区略低于椭球体。根据您的应用，使用WGS84作为遮挡体积可能是可以接受的，或者您可能需要使用更保守的椭球。
