低功耗温度补偿时钟电路设计【附仿真】

✅博主简介：本人擅长数据处理、建模仿真、程序设计、论文写作与指导，项目与课题经验交流。项目合作可私信或扫描文章底部二维码。

---

物联网 (IoT) 的快速发展对超低功耗、高精度时钟电路提出了更高的需求。在许多应用中，如环境监测、无线传感器网络和智能穿戴设备中，实时时钟 (RTC) 是系统中关键的一部分。其主要作用是为系统提供时间基准信号，以实现数据采集、通信、数据处理等任务的同步。传统的实时时钟电路由于温度敏感性导致精度较低，同时功耗较大，无法满足低功耗物联网节点的要求。因此，本文提出了一种基于石英晶体的低功耗、高精度温度补偿实时时钟电路，以解决这些问题。

2. 低功耗高精度时钟电路的设计框架

本设计的核心思想是通过石英晶体振荡器产生高精度的时钟信号，同时通过温度补偿技术来降低温度变化对时钟精度的影响。整个系统分为三个部分：时钟发生电路、数字温度传感电路和数字温度补偿电路。各部分的设计实现相互配合，使系统在实现高精度的同时尽可能降低功耗。

2.1 时钟发生电路

时钟发生电路是整个系统的基础，用于提供稳定的时钟信号。本设计采用了脉冲注入振荡器，通过精确控制能量注入的时机来降低功耗。传统的石英晶体振荡器由于持续驱动振荡器导致功耗较大，而脉冲注入技术通过仅在必要时注入能量，从而减少了不必要的功率消耗。

在具体实现上，本文使用了一个延迟锁定环 (DLL) 来控制脉冲注入的时刻，确保注入脉冲与振荡信号的波峰或波谷对齐。通过这种方式，谐振器仅在需要时获取能量，从而有效维持振荡。仿真结果表明，该设计大幅降低了功耗，同时保持了时钟信号的稳定性。

2.2 数字温度传感电路

温度变化是影响晶体振荡器时钟精度的主要因素之一。为了实时监测温度，本文设计了一种低功耗数字温度传感电路。该电路基于开关电容技术，利用一个与绝对温度 (PTAT) 成正比的电流源来控制环形振荡器的输出频率。通过频率计数的方式，可以将温度信息转化为数字信号。

相比于传统的模拟温度传感电路，本文设计的数字温度传感电路具备功耗低、精度高的优势。特别是在低电压 (0.6V) 下，温度传感电路仍然能够保持良好的性能，提供±0.61℃的温度测量精度，满足温度补偿的需求。

2.3 数字温度补偿电路

温度补偿是本设计中保证时钟精度的关键部分。为此，本文提出了一种多相位数字温度补偿方法。通过片内查找表 (LUT) 存储的补偿数据，电路可以根据当前温度动态调整延迟锁定环的输出相位，从而修正温度变化引起的时钟频率漂移。

具体实现方式是：通过查找表获得对应温度下的补偿数据，然后选择延迟锁定环中不同相位的延迟信号对时钟进行补偿。通过这种方式，系统可以在较宽的温度范围内保持时钟的高精度，仿真结果表明，温度补偿电路能够在-25℃到85℃范围内实现士2.9ppm 的精度。

3. 电路设计的关键技术

3.1 脉冲注入振荡器设计

为了降低时钟发生电路的功耗，本文采用了脉冲注入技术。在传统的晶体振荡器中，振荡器持续工作以维持振荡，而脉冲注入振荡器仅在振荡信号衰减时通过注入能量来维持振荡。这样设计的核心优势在于可以大幅减少驱动电路的功耗。延迟锁定环的使用确保了注入脉冲与振荡波形的精确对齐，从而避免了能量的浪费。

3.2 开关电容电流源

本文的数字温度传感电路基于开关电容技术，利用一个PTAT电流源控制振荡器频率。与传统的模拟温度传感器相比，开关电容电流源不仅具有较高的线性度，而且能够在低电压下正常工作，功耗更低。这种电路的设计可以确保温度传感电路在物联网节点等低功耗应用中具有良好的适应性。

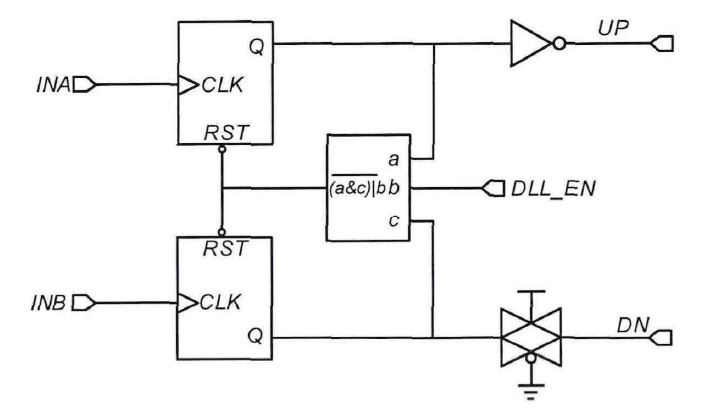

3.3 多相位延迟锁定环

在温度补偿电路中，延迟锁定环 (DLL) 的多相位输出是实现动态温度补偿的关键。通过动态调整时钟信号的相位，可以有效抵消温度变化对晶体振荡频率的影响。该设计不仅提高了系统的温度补偿能力，而且能够在较宽的温度范围内保持高精度。

4. 仿真验证与结果分析

为验证设计的有效性，本文对所提出的低功耗温度补偿时钟电路进行了详细的仿真。在65 nm的低功耗CMOS工艺下，使用来自NDK公司的NX3215SE石英晶体进行时钟电路设计，并在0.6V电压下供电。仿真结果表明，本文设计的温度传感电路能够在-25℃到85℃的范围内实现±0.61℃的温度感测精度。同时，结合温度补偿电路，系统在此温度范围内实现了士2.9ppm的时钟精度。

此外，系统的功耗在室温条件下仅为12.35 nW，远低于当前主流的实时时钟电路设计。这使得本文设计的时钟电路非常适合应用于需要超低功耗的物联网节点等场景中。

5. 对比与分析

与当前已有的低功耗温度补偿时钟电路相比，本文的设计在多个方面具有优势。首先，通过脉冲注入振荡器大幅降低了时钟发生电路的功耗。其次，数字温度传感电路通过频率计数的方式实现了低功耗的温度感知，而不是传统的模拟传感方式。最后，多相位数字温度补偿技术的使用，使得系统能够在宽温度范围内维持高精度时钟输出。相较于现有技术，本文设计在功耗和精度上都有显著提升。

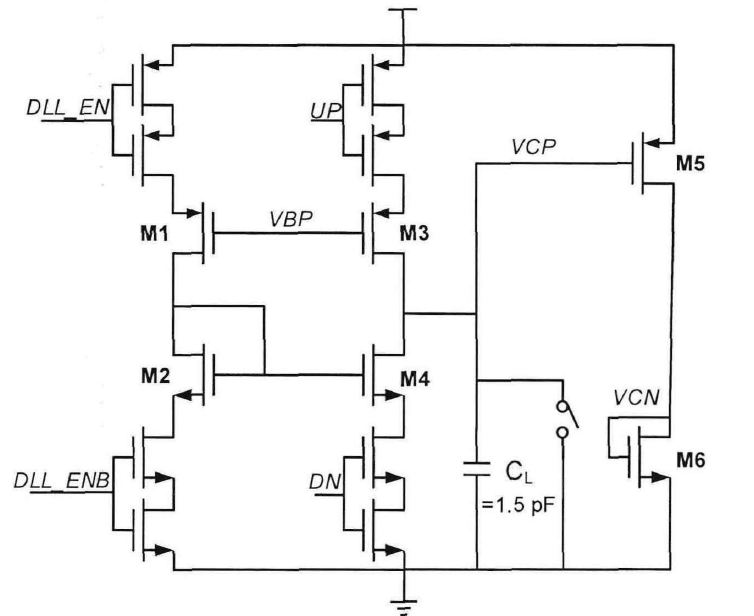

电荷泵原理图

提出了一种基于石英晶体的低功耗高精度温度补偿实时时钟电路设计。通过脉冲注入振荡器、数字温度传感电路和多相位温度补偿技术的结合，整个系统在保证时钟精度的同时，功耗显著降低。仿真验证结果表明，该设计能够在-25℃到85℃的温度范围内提供士2.9ppm的时钟精度，并且功耗低至12.35 nW。这一设计为低功耗物联网节点等应用提供了有效的解决方案。
