基于FPGA含分散式风电配电系统控制【附设计】

✅博主简介：本人擅长数据处理、建模仿真、程序设计、论文写作与指导，项目与课题经验交流。项目合作可私信或扫描文章底部二维码。

---

一、电力系统数字孪生分析与技术路线

“电力系统数字孪生”是指在电力系统中构建一个与实际系统高度一致的数字化模型，实时反映实际系统的运行状态和动态特性。这一模型不仅包括电力系统的物理结构和运行特性，还融合了电磁暂态仿真，能够对系统的动态行为进行精确预测和控制。

电力系统数字孪生与电磁暂态仿真之间存在紧密联系。电磁暂态仿真主要用于分析电力系统中快速变化的电磁现象，如短路、切换等事件对系统的影响。数字孪生通过将这些仿真结果实时应用于实际系统中，实现对系统的动态监控和优化控制。

为了实现含分散式双馈感应发电机（DFIG）的配电系统数字孪生，本文提出了一种基于FPGA的技术路线。FPGA具有高并行计算能力和实时处理优势，适用于电力系统中复杂的计算任务。通过在FPGA中实现电磁暂态仿真，可以实现对含DFIG配电系统的数字孪生，为电力系统的实时监控和控制提供支持。

二、电力系统无源节点导纳矩阵求逆

在电力系统分析中，无源节点导纳矩阵（Y矩阵）的求逆是一个关键步骤，用于计算系统的电气参数和状态。传统的方法在处理大规模电网时计算量大，实时性差。为了提高计算效率，本文提出了一种面向电力系统无源节点导纳矩阵的堆叠求逆法，并在FPGA上实现了这一算法。

1. 堆叠求逆法

堆叠求逆法是一种对矩阵求逆的优化方法，通过分块处理和堆叠计算，将大规模矩阵分解为多个小矩阵，降低计算复杂度。具体过程包括：

• 矩阵分块：将大规模的Y矩阵分解为多个较小的子矩阵，以减少单次运算量。
• 堆叠计算：逐步求解子矩阵的逆矩阵，并将结果堆叠起来，得到整体矩阵的逆矩阵。

通过这一方法，可以显著降低矩阵求逆的计算复杂度，提高计算效率。

2. FPGA实现

为了在FPGA中实现堆叠求逆法，设计了电网与DFIG的通用底层算法模块。该模块包括：

• 矩阵分块模块：将输入的Y矩阵进行分块，分配到FPGA的多个逻辑单元中进行并行处理。
• 并行计算模块：利用FPGA的并行计算能力，同时计算多个子矩阵的逆矩阵。
• 结果堆叠模块：将计算得到的子矩阵逆矩阵进行堆叠，得到整体的逆矩阵。

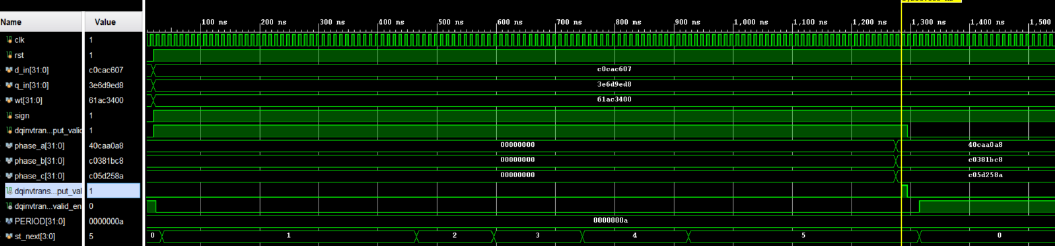

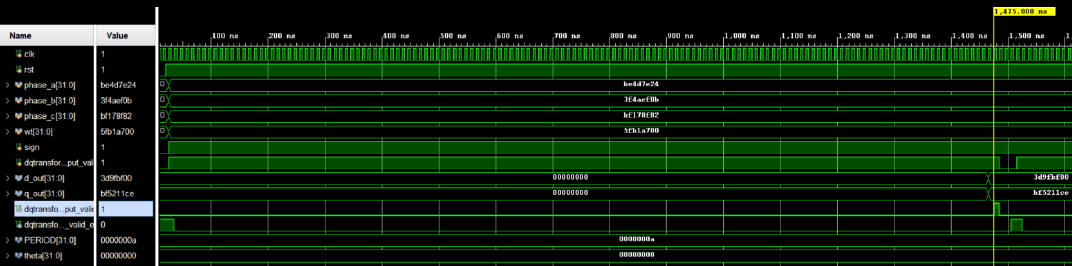

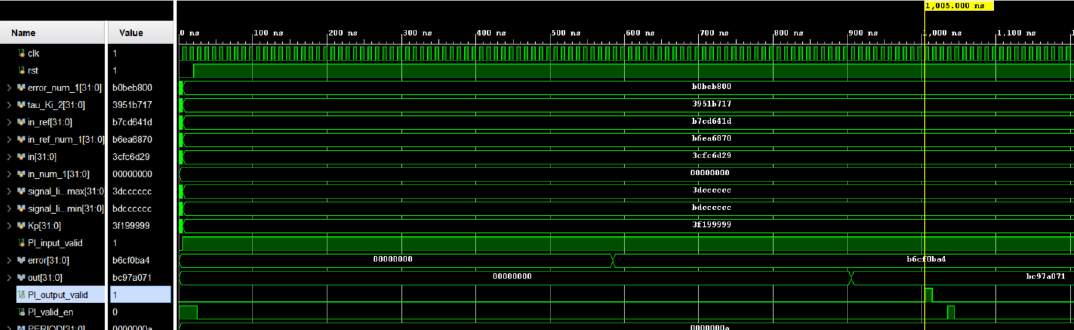

在Vivado仿真环境中对该算法模块进行了测试，结果表明，FPGA在进行矩阵求逆计算时具有明显的加速能力，能够满足电力系统实时仿真的要求。

三、DFIG的虚拟电容等效法与IP数字镜像

在分散式风电系统中，双馈感应发电机（DFIG）是主要的发电单元。为了提高DFIG在数字孪生中的模拟精度，提出了一种面向异步机定转子“T型”等效电路解耦的虚拟电容等效法，并基于此构建了DFIG的IP数字镜像。

1. 虚拟电容等效法

虚拟电容等效法是一种将DFIG的定子和转子电路进行解耦的方法。通过在DFIG的T型等效电路中引入虚拟电容，建立定子和转子之间的等效关系，实现两者的解耦。

• 等效模型构建：在DFIG的定转子模型中引入虚拟电容，建立定转子之间的耦合关系，形成一个新的等效电路模型。
• 解耦计算：根据等效模型，对定子和转子的电压、电流进行解耦计算，提高仿真效率。

2. DFIG-IP数字镜像

基于虚拟电容等效法，提出了DFIG的并行算法，构建了DFIG-IP数字镜像：

• IP核设计：利用Verilog HDL在FPGA上实现DFIG的数字镜像，设计了定子电路、转子电路和控制算法模块。
• 并行计算：利用FPGA的并行计算能力，将DFIG内部的各组件（如功率电子器件、电机模型）并行化，提升仿真速度。

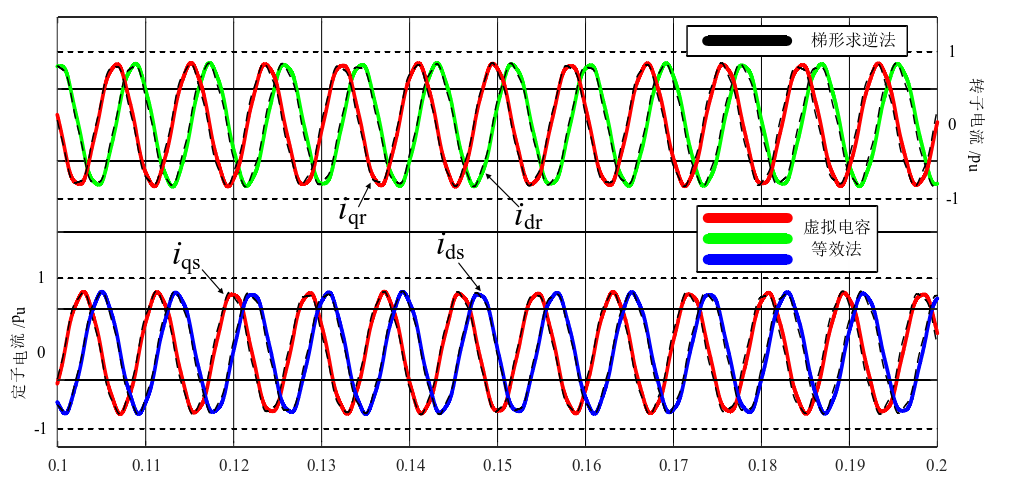

将DFIG-IP数字镜像的模拟结果与Simulink仿真结果进行对比，结果显示，两者在输出电压、电流等参数上具有较高的一致性，验证了数字镜像的模拟精度。

四、风电并网系统的异常辨识与数字孪生

为了实现对风电并网系统的异常监测和辨识，提出了一种面向风电并网系统的异常辨识注意力机制（Attention Mechanism，AM）算法框架，构建基于机理驱动与数据驱动融合的风电并网系统数字孪生。

1. 注意力机制算法框架

注意力机制是一种能够自动关注数据中特征信息的重要部分的算法，有助于提高系统对异常的辨识能力。本文将其应用于风电并网系统的数字孪生中：

• 特征提取：通过神经网络对风电系统的电压、电流、功率等参数进行特征提取。
• 注意力权重分配：根据提取到的特征信息，计算各特征的注意力权重，突出异常特征，抑制无关特征。
• 异常辨识：利用注意力机制对风电系统的运行状态进行实时分析，识别系统中的异常事件，如电压跌落、频率偏差等。

2. 数字镜像感知时延常数

为了评价数字镜像感官的异常辨识性能，提出了数字镜像感知时延常数（Sensing Delay Constant of Digital Image，SDC-DI）指标，用于衡量系统对异常事件的响应速度。SDC-DI越小，表示系统对异常的感知越敏锐，响应速度越快。

3. 实验验证

在16机DFIG接入的配电系统场景下，对注意力机制算法进行了验证。实验结果表明，基于注意力机制的异常辨识算法在实时性和准确性上均有显著优势，能够快速识别并网系统中的异常事件，为数字孪生的实际应用提供了有效支持。

module dfig_model (
    input wire clk,
    input wire rst_n,
    input wire [15:0] v_stator,   // 定子电压输入
    input wire [15:0] v_rotor,    // 转子电压输入
    output reg [15:0] i_stator,   // 定子电流输出
    output reg [15:0] i_rotor     // 转子电流输出
);
    // 定义定子和转子参数
    parameter R_s = 16'h0028;     // 定子电阻
    parameter L_s = 16'h0010;     // 定子电感
    parameter R_r = 16'h0020;     // 转子电阻
    parameter L_r = 16'h0018;     // 转子电感
    parameter C_eq = 16'h0004;    // 虚拟电容等效值

    // 中间变量
    reg [15:0] v_s_eq;
    reg [15:0] v_r_eq;

    // 定子电流计算
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            i_stator <= 16'd0;
        end else begin
            // 计算等效电压
            v_s_eq <= v_stator - (i_stator * R_s + (i_stator * L_s) / C_eq);
            // 定子电流计算
            i_stator <= (v_s_eq - v_rotor) / (R_s + L_s);
        end
    end

    // 转子电流计算
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            i_rotor <= 16'd0;
        end else begin
            // 计算等效电压
            v_r_eq <= v_rotor - (i_rotor * R_r + (i_rotor * L_r) / C_eq);
            // 转子电流计算
            i_rotor <= (v_r_eq - v_stator) / (R_r + L_r);
        end
    end
endmodule

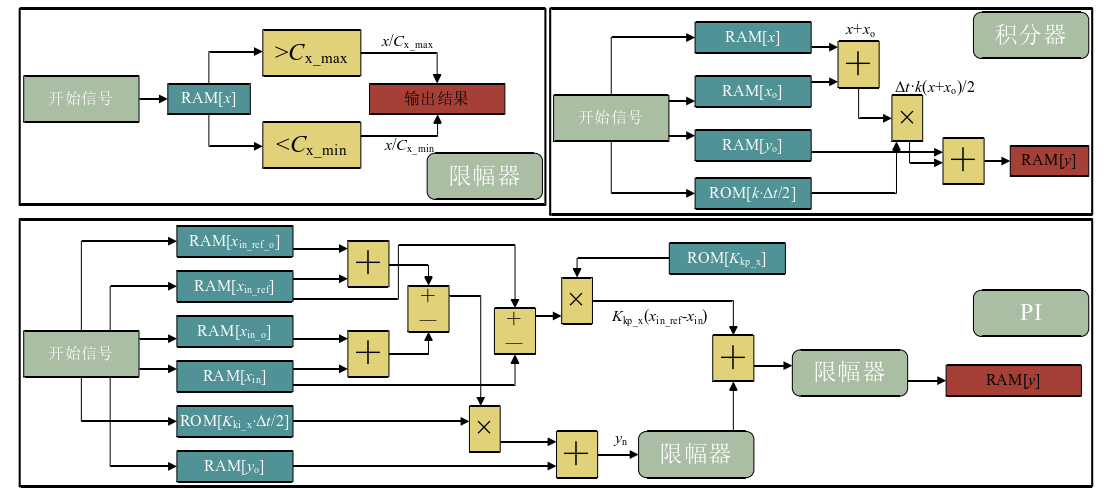

具体模块设计：
