Cisco Packet Tracer VLAN配置实验

一、单交换机VLAN配置

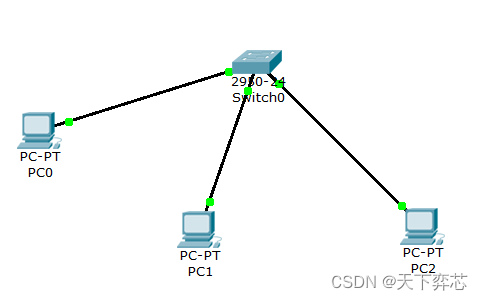

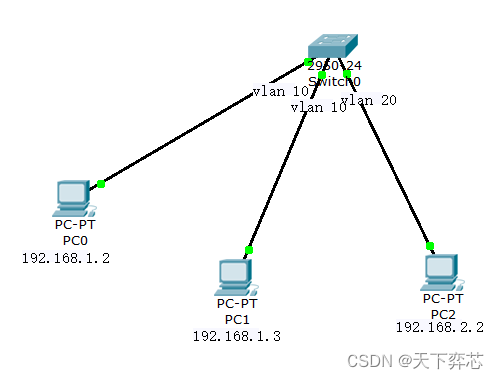

配置场景:

接口连线说明:

Switch0.Fa0/1 --直通线-- PC0.Fa0

Switch0.Fa0/2 --直通线-- PC1.Fa0

Switch0.Fa0/3 --直通线-- PC2.Fa0

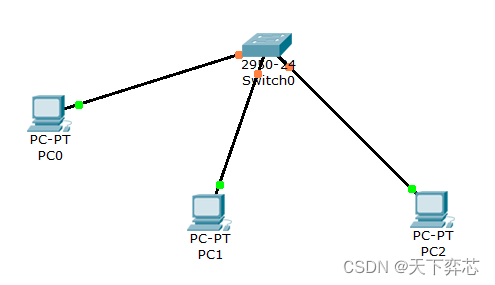

可以看到线缆一边为绿色另一边为橙色,需要等待一段时间,点击可以使时间快进30s,直到两边都变成绿色:

主机IP分配:

1、PC机配置

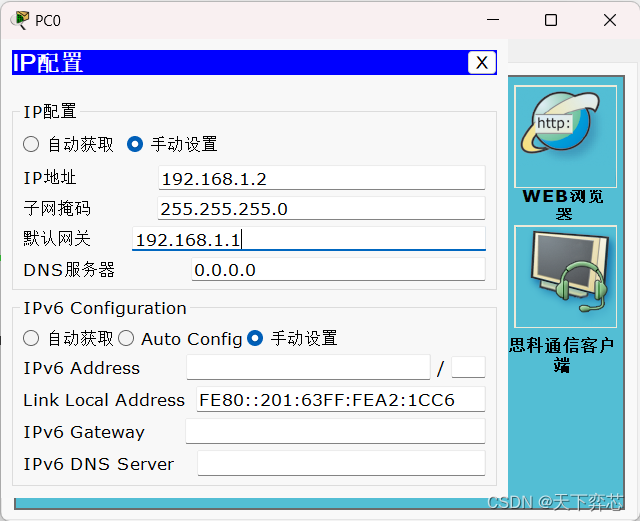

(1)进行PC的IP配置:

2、交换机配置

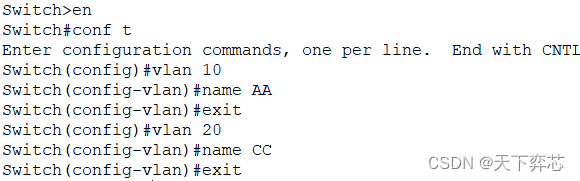

(1)在交换机上创建VLAN:

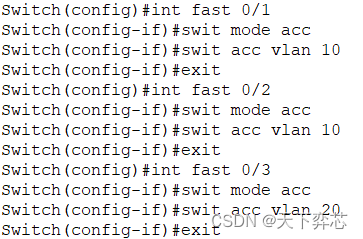

(2)将交换机接口加入VLAN:

对多个接口进行相同配置时,批处理

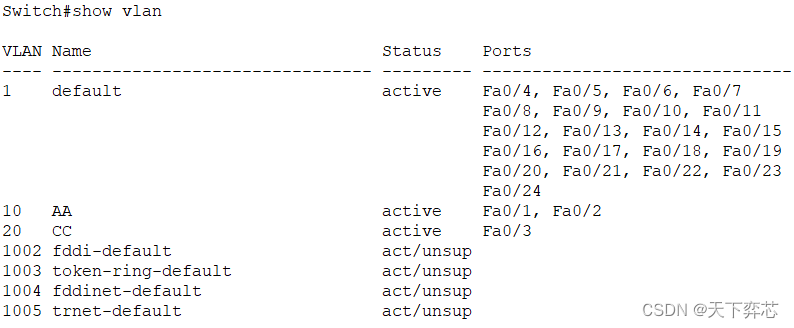

(3)查看交换机VLAN的配置结果:

3、单交换机VLAN通信测试

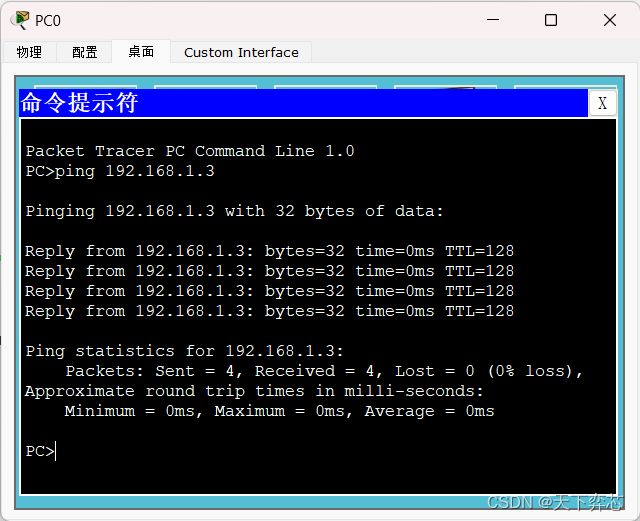

(1)同一VLAN下的PC可以ping通:

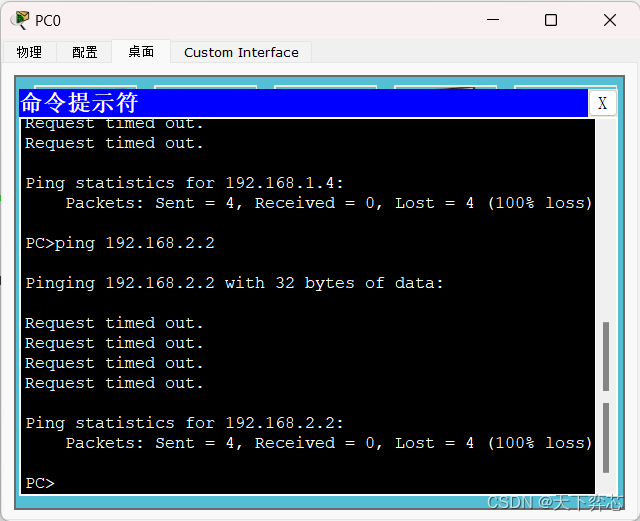

(2)不同VLAN下的PC不能ping通:

 二、跨交换机VLAN配置

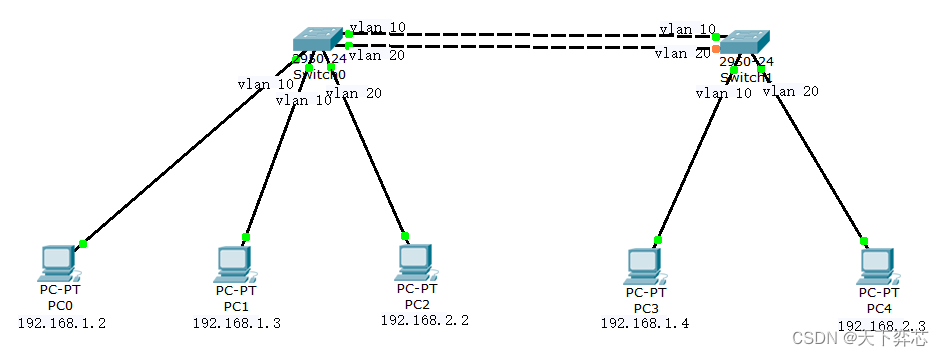

配置场景一(不使用trunk):

接口连线说明:

Switch0.Fa0/1 --直通线-- PC0.Fa0

Switch0.Fa0/2 --直通线-- PC1.Fa0

Switch0.Fa0/3 --直通线-- PC2.Fa0

Switch0.Fa0/4 --交叉线-- Switch1.Fa0/3

Switch0.Fa0/5 --交叉线-- Switch1.Fa0/4

Switch1.Fa0/1 --直通线-- PC3.Fa0

Switch1.Fa0/2 --直通线-- PC4.Fa0

1、PC机配置

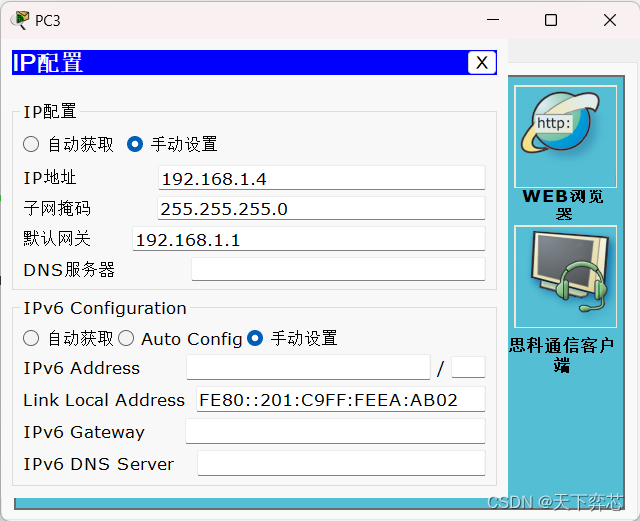

 (1)PC3的IP配置:

(2)PC4的IP配置:

2、交换机配置

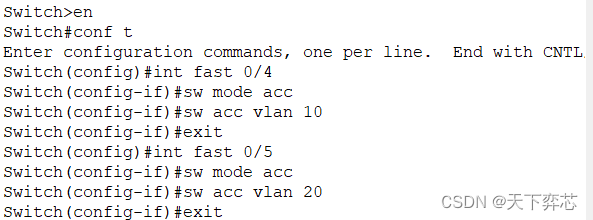

(1)接着上一个实验任务,只需要在Switch0上再进行如下配置:

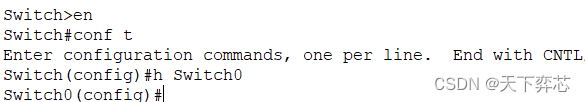

(2)为方便区分不同的交换机,给Switch0取名:

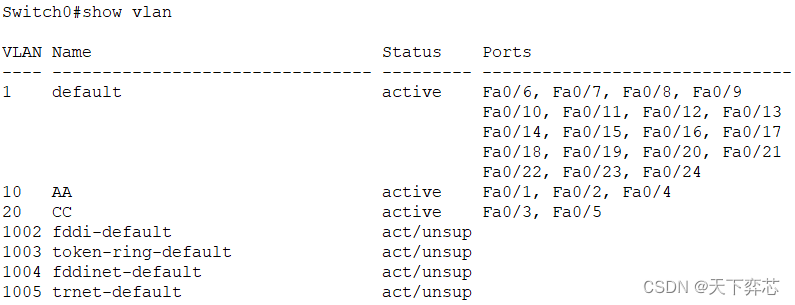

(3)查看配置后的Switch0的VLAN配置:

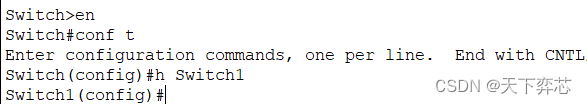

(4)为方便区分不同交换机,给Switch1取名:

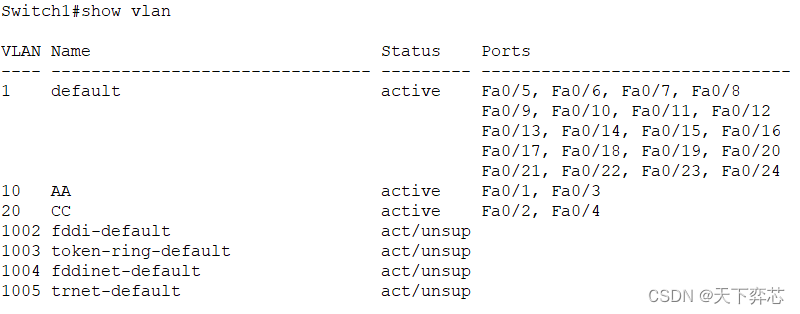

(5)Switch1的VLAN配置(配置过程与Switch0相同,省略):

3、跨交换机同VLAN通信测试(不使用trunk)

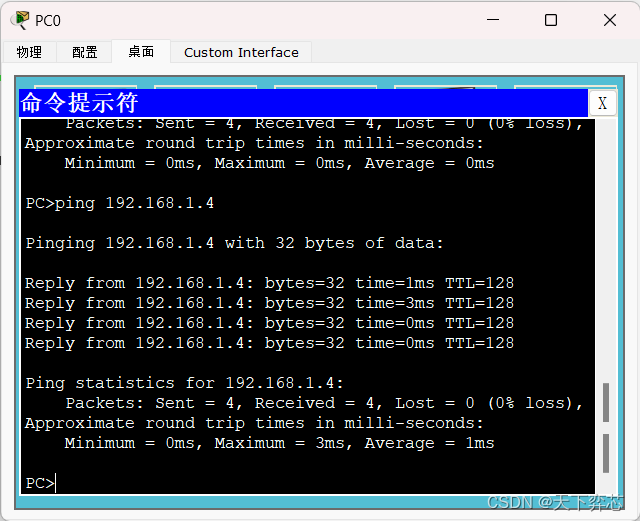

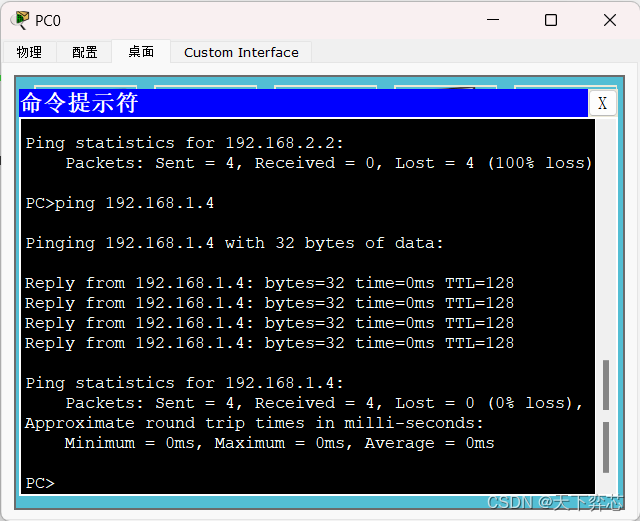

(1)跨交换机同VLAN下的PC可以ping通:

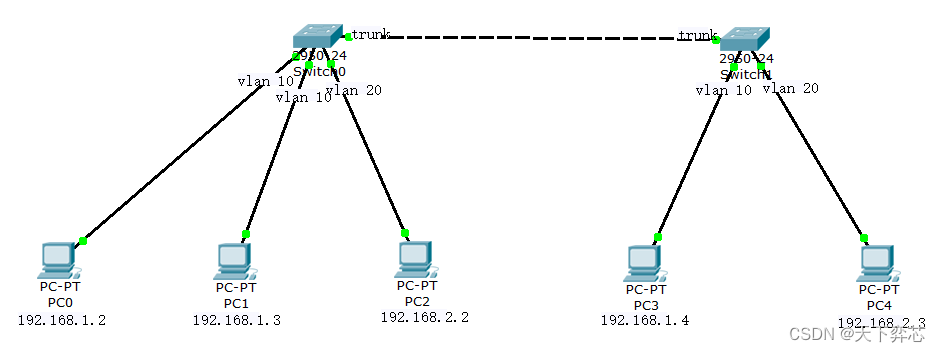

配置场景二(使用trunk):

接口连线说明:

Switch0.Fa0/1 --直通线-- PC0.Fa0

Switch0.Fa0/2 --直通线-- PC1.Fa0

Switch0.Fa0/3 --直通线-- PC2.Fa0

Switch0.Fa0/4 --交叉线-- Switch1.Fa0/3

Switch1.Fa0/1 --直通线-- PC3.Fa0

Switch1.Fa0/2 --直通线-- PC4.Fa0

1、交换机配置

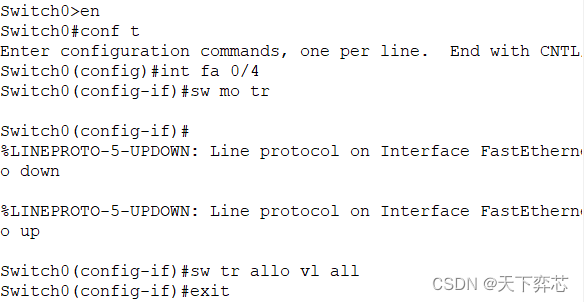

(1)修改Switch0端口配置,将0/4配置为trunk:

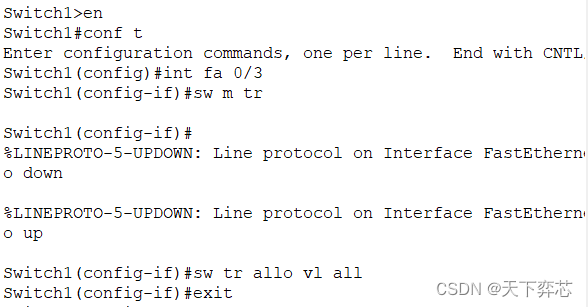

(2)修改Switch1端口配置,将0/3配置为trunk:

2、跨交换机同VLAN通信测试(使用trunk)

(1)同样地,跨交换机同一VLAN下的PC可以ping通:

三、trunk的作用

交换机的 trunk 功能是用于在不同的网络设备之间传输 VLAN(虚拟局域网)信息的。当两个交换机之间需要互连时,可以使用 trunk 来传输多个 VLAN 的数据

trunk 可以在一个物理链路上通过帧标记技术传输多个 VLAN 的数据。这样,交换机之间就可以通过同一个链路传输不同 VLAN 的数据,实现 VLAN 的扩展和互连。

trunk 的配置需要在交换机上进行,通常使用 IEEE 802.1Q (dot1Q)协议来标记 VLAN 信息。管理员可以将某个交换端口配置为 trunk 模式,并指定允许通过的 VLAN ID。这样,当数据从一个交换机传输到另一个交换机时,可以根据 VLAN 标记来判断数据属于哪个 VLAN,并正确转发。

交换机 trunk 的作用是实现不同交换机之间多个 VLAN 的互联和扩展,通过在物理链路上标记 VLAN 信息,实现不同 VLAN 数据的传输和转发
