工业视觉种不同光源的照明方式总结

在工业机器视觉检测中，光源设计和选择是至关重要的一环，直接影响到图像的质量和检测的准确性。不同类型的光源——条光源、线光源、面光源、环形光源、同轴光源和镜头点光源——各有其独特的照明特性和适用场景。以下是这些光源的详细分析及其应用场景。

---

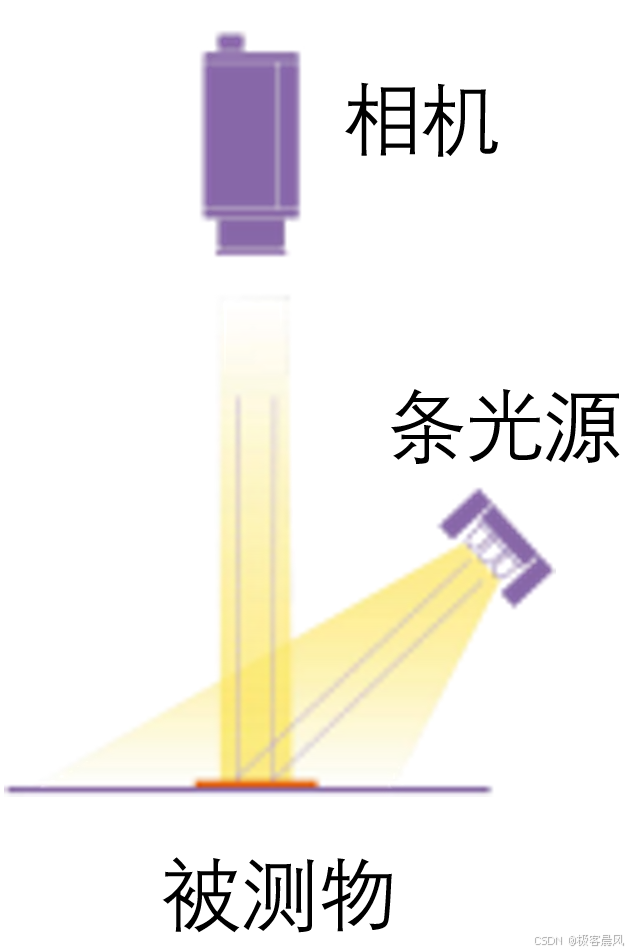

1. 条光源

工作原理

条光源通常是窄条形的线性光源，通过以一定的斜角照射到被测物体表面，形成线条状光带，适合突出表面特定区域的细节。

应用特点

• 增强表面纹理：条光源能够有效增强物体表面的纹理、划痕等细节，适合检测表面微小缺陷。
• 适合高反光表面：通过斜角照射，条光源减少了正面反射的干扰，适合于检测光滑或反光表面。
• 对比度提升：条光源可提升局部区域的对比度，使得表面缺陷更易于被检测。

典型应用

条光源常用于印刷质量检测、钢板表面检测、塑料制品的表面划痕检测等。

---

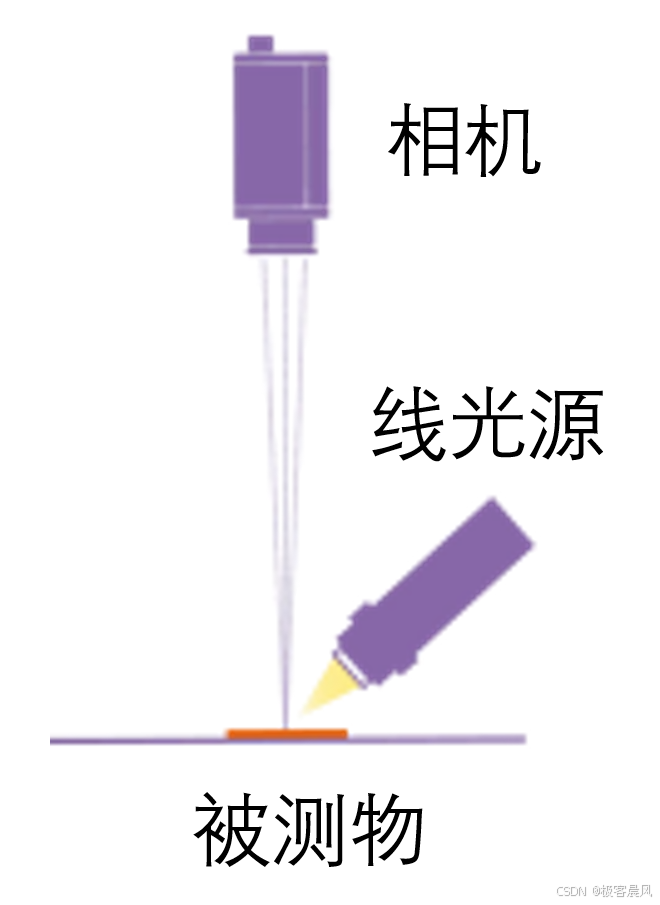

2. 线光源

工作原理

线光源是一条光线投射的光源，从侧面或特定角度照射到被测物体，用于突出表面微小的高低差异。

应用特点

• 突出表面高度差异：线光源适合检测表面高度差异，有利于边缘或轮廓的检测。
• 边缘增强：线光源能够清晰勾勒出物体的边缘，便于轮廓分析。
• 适用性广：线光源对多种材质有效，适合检测边缘或形状。

典型应用

常用于PCB板边缘检测、半导体晶片的轮廓检测等场景。

---

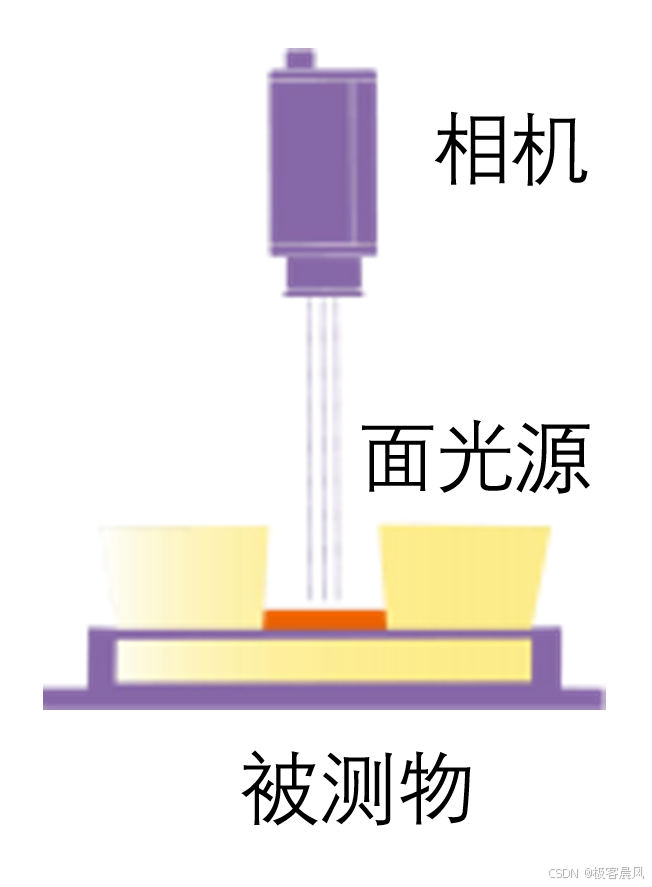

3. 面光源

工作原理

面光源是一种大面积的光源，通过均匀的光照来消除阴影和反射，提供整体的均匀照明效果。

应用特点

• 大面积均匀照明：面光源非常适合平面物体的表面检测，可以消除阴影。
• 适合平面缺陷检测：面光源可均匀照亮物体表面，使表面缺陷一目了然。
• 减少反射干扰：适合表面光泽度较低的物体，减少了反射干扰。

典型应用

面光源适用于印刷电路板、塑料制品、电子元件的表面缺陷检测。

---

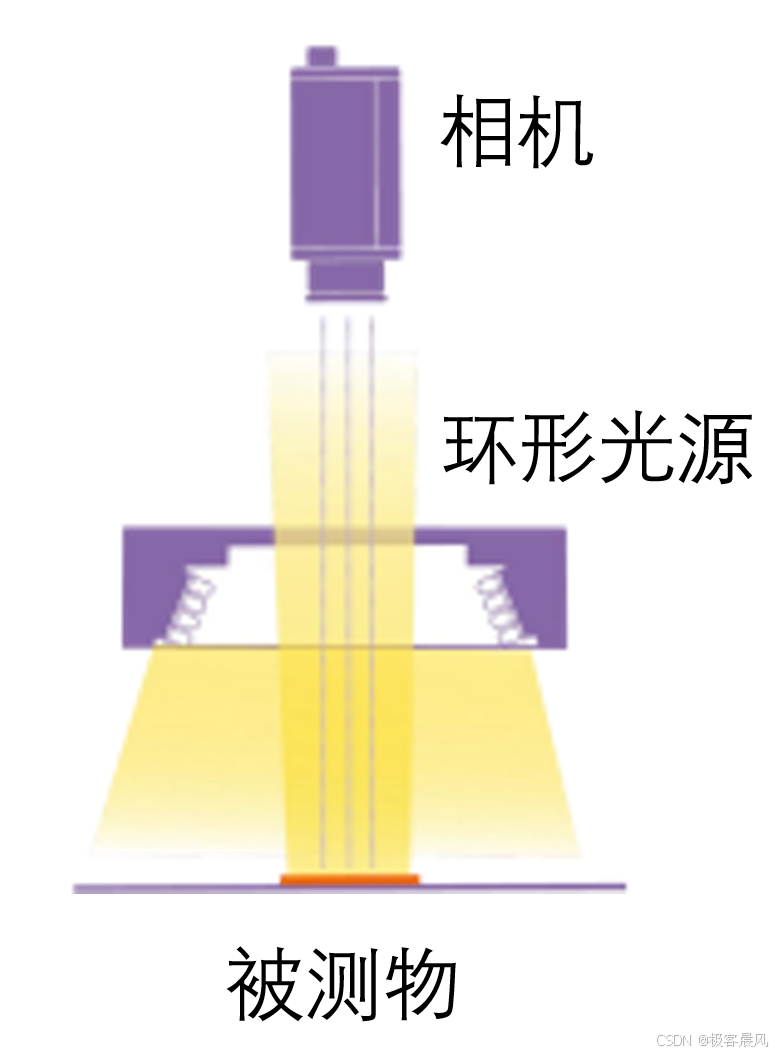

4. 环形光源

工作原理

环形光源以环形排列的光线均匀照射，被测物体表面获得无阴影的光照效果。根据照射角度的不同，环形光源分为高角度、中角度和低角度。

环形光源种类

• 高角度环光源：垂直照射，提供均匀照明，适合平面物体表面的整体检测。
• 中角度环光源：45度角左右的照射，适合平衡阴影和表面细节的检测。
• 低角度环光源：低角度侧面照射，增强表面纹理和边缘特征，适合具有高低差异的物体表面。

应用特点

• 无阴影照明：高角度环光源减少阴影，适合平面检测。
• 增强表面细节：中低角度的环光源能够突出表面细节和边缘特征。
• 适合多种场景：根据角度不同，环光源适合从平面检测到细节增强的不同需求。

典型应用

环形光源适用于电子元件检测、标签检测、字符识别和印刷品检测等。

---

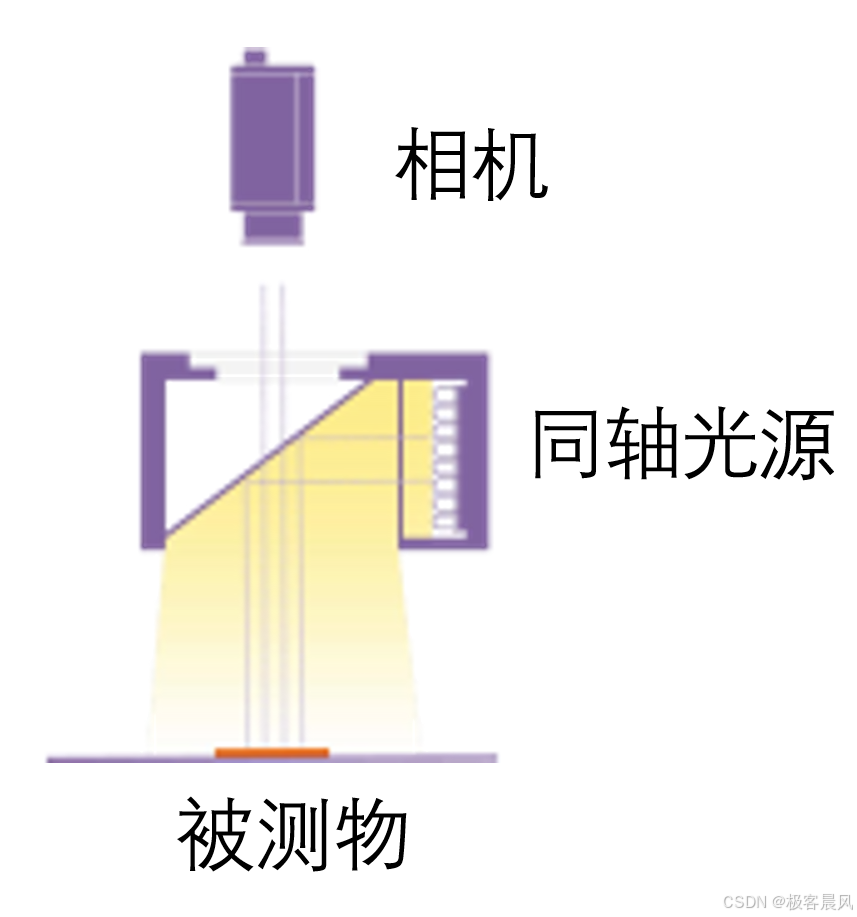

5. 同轴光源

工作原理

同轴光源通过半透半反的镜片与相机同轴，垂直照射到被测物体表面，适合检测高反光的物体。

应用特点

• 消除高光反射干扰：适合镜面物体表面检测，减少表面反光干扰。
• 突出表面缺陷：能够清晰显示表面划痕和凹凸等缺陷。
• 适用于精密检测：非常适合要求较高的表面检测任务。

典型应用

常用于手机屏幕、金属镜面、光学镜片等高反光表面的检测。

---

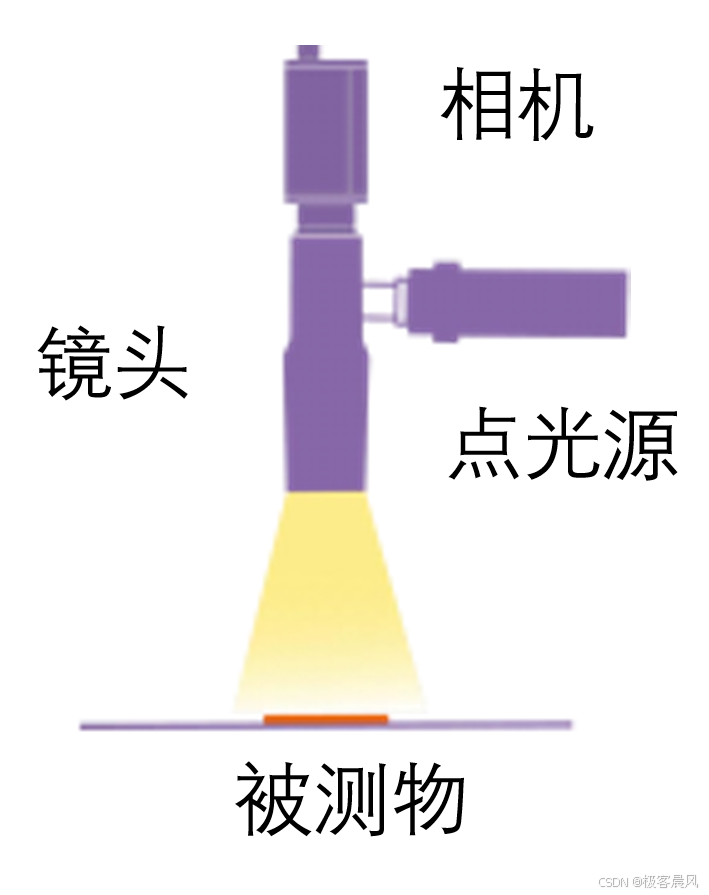

6. 镜头点光源

工作原理

镜头点光源与镜头组合，提供局部高亮度照明，适合微小特征的高对比度检测。

应用特点

• 高亮度、局部照明：镜头点光源集中光线于特定区域，适合小范围的检测。
• 适用于微小特征：能够清晰突出孔洞、焊点等微小结构。
• 高精度检测：与放大镜头配合，适合高精度检测。

典型应用

广泛用于半导体检测、焊点检测、微孔检测和精密零件的细节检测。

---

总结

工业视觉系统的光源选择需根据不同的检测对象和需求来定。以下是各类光源的优缺点和适用场景的总结：

• 条光源：适合高反光表面，提升局部纹理对比度。
• 线光源：适合表面高度差异的检测，突出边缘。
• 面光源：提供大面积均匀照明，适合平面检测。
• 环形光源：适用于多角度需求，从平面到细节增强，广泛适用。
• 同轴光源：消除表面反射，适合镜面物体。
• 镜头点光源：适合微小特征的高对比检测。

不同光源的合理选择和搭配能提升检测系统的成像质量和检测精度。在实际应用中，应根据被测物的材质、结构和检测要求选择合适的光源，以实现最佳检测效果并确保工业生产质量。
