电气元件符号

VIP文章 已于 2022-03-15 19:26:40 修改
阅读量7k 收藏
点赞数
分类专栏： 电气自动化 文章标签： 其他
于 2021-10-11 15:38:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/chengcao123/article/details/120702899
版权

电气符号哔哩哔哩

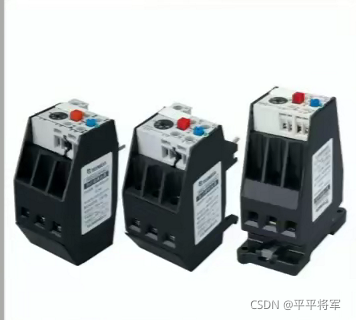

FR：热继电器，过载保护
在这里插入图片描述

TA：电流互感器，测交流电电流大小
QF：断路器，所有断路器都带有灭弧功能所有可以带电操作。空气开关数属于断路器中的一种，我们家庭用的属于微型断路器。短路一般靠断路器
QS:隔离开关，不可以带负荷操作

交流接触器：类似于中间继电器中的一种，他的作用是主触点可以接大电流，也是通过线圈控制，放在断路器后面
在这里插入图片描述

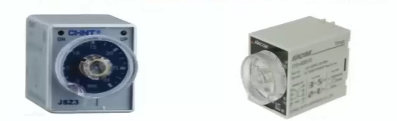

时间继电器：得电延时，得电以后延时时间再动作，失电瞬时动作。失电延时，得电瞬时动作，失电延时动作
