开发环境

小梅哥AC6102开发板（内含RTL8211E千兆以太网phy芯片）
quartus prime17.1
win10

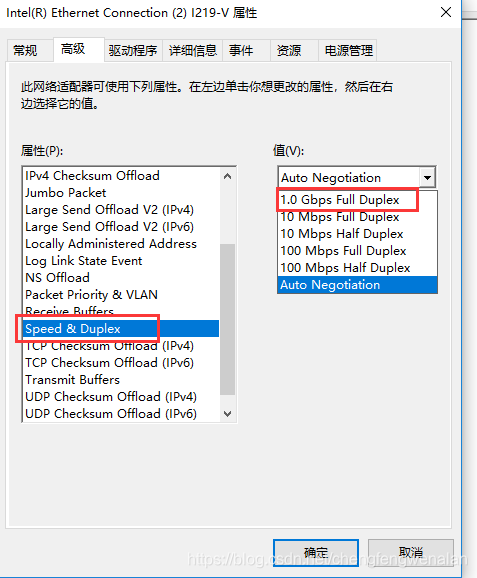

千兆网卡这个需要电脑支持，不支持就玩不了了
本教程是根据小梅哥的百兆网arp教程改编过来的

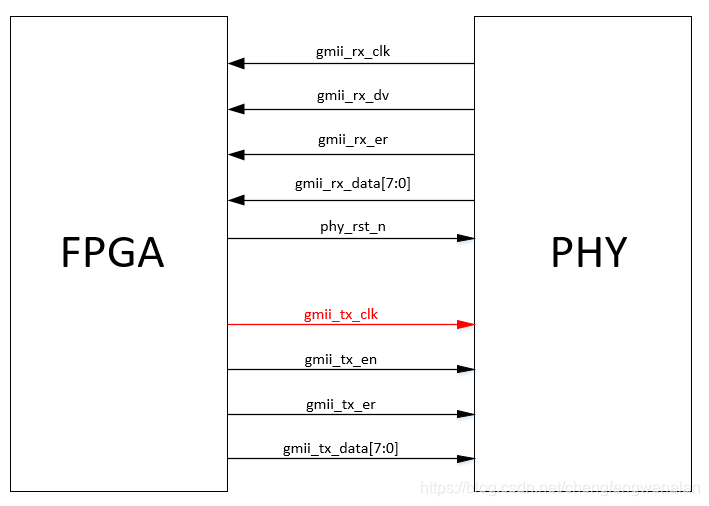

GMII接口介绍

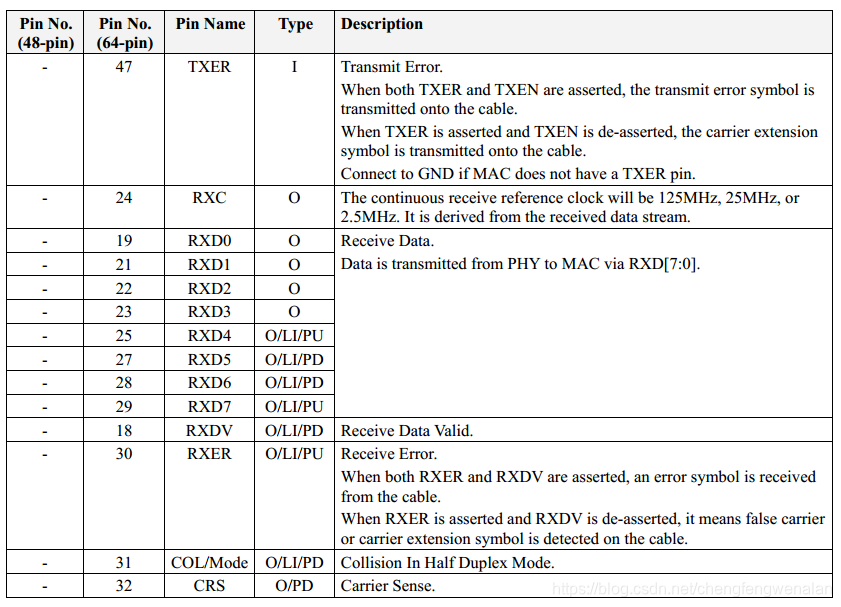

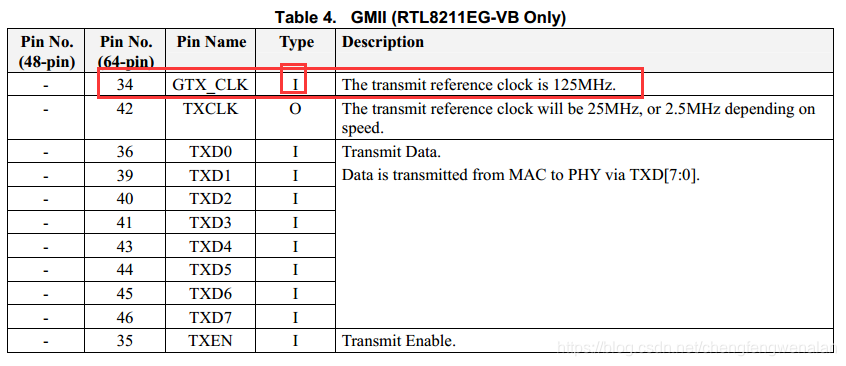

phy

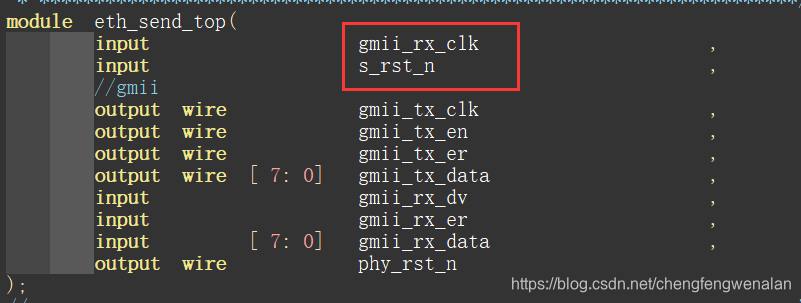

gmii_tx_clk是由fpga输出给phy的，注意方向，gmii_rx_clk则是phy输出给fpga，所以我们系统时钟就采用了gmii_rx_clk即可

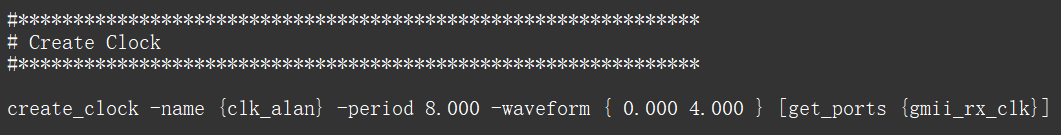

由于系统时钟采用了gmii_rx_clk,这个引脚并没有连接到全局时钟上，所以我们可以使用altclkctrl ip核，使该时钟连接到全局时钟上，即便这样，系统时钟到了125Mhz，频率比较高，最好是要做一下时钟的约束，我们只需要简单了写个clk的时序约束就可以了，告诉fpga我们的系统时钟是125Mhz，然后他就会按这个频率去优化时序的

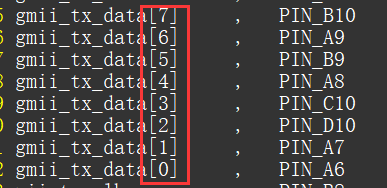

绑定引脚时，可以写个引脚的配置文件，但是要注意总线也是要一个一个绑定的，如gmii_tx_data[0],gmii_tx_data[1]…千万不要写成了gmii_tx_data0,gmii_tx_data1…

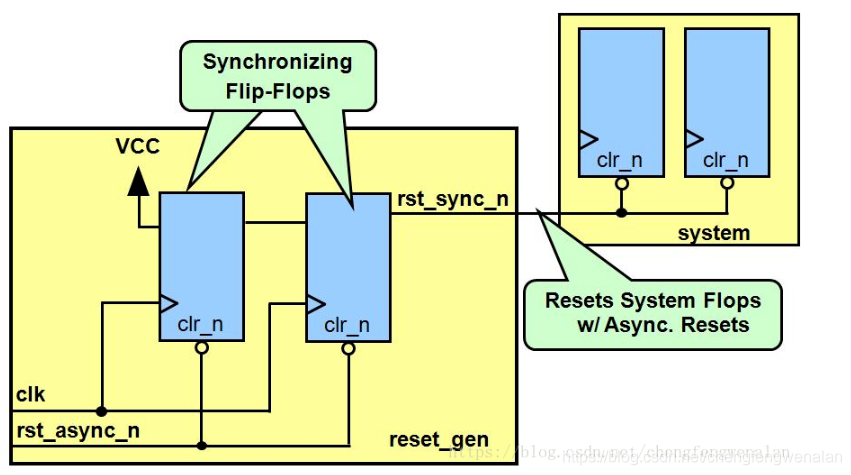

异步释放，同步复位，避免复位引起亚稳态

//异步释放，同步复位
always  @(posedge clk or negedge s_rst_n)begin
    if(s_rst_n==1'b0)begin
        rst_n_r <=  0;
    end
    else begin
        rst_n_r <=  {rst_n_r[0],1'b1};
    end
end

assign  rst_n   =   rst_n_r[1];

以上是我自己遇到过的部分bug，如果实验失败了，首先要检查时钟是否有效，引脚是否绑定正确，时序是否违规。

以太网帧介绍

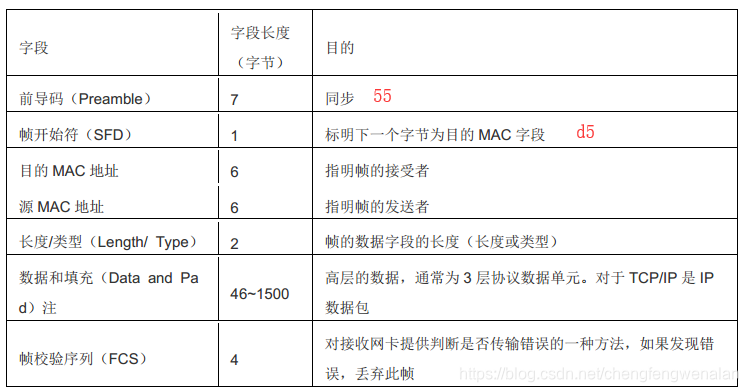

以太网帧

ARP帧介绍

ARP帧存在的目的

在网络通讯时，源主机的应用程序知道目的主机的 IP 地址和端口号，却不知道目的主机的硬件地址，
而数据包首先是被网卡接收到再去处理上层协议的，如果接收到的数据包的硬件地址与本机不符，则直接丢弃。
因此在通讯前必须获得目的主机的硬件地址。 ARP 协议就起到这个作用。

ARP 帧工作原理

源主机发出 ARP 请求，询问“IP 地址是 192.168.0.1 的主机的硬件地址是多少”，并将这
个请求广播到本地网段（以太网帧首部的硬件地址填 FF:FF:FF:FF:FF:FF 表示广播），目的主机
接收到广播的 ARP 请求，发现其中的 IP 地址与本机相符，则发送一个 ARP 应答数据包给源
主机，将自己的硬件地址填写在应答包中。
每台主机都维护一个 ARP 缓存表，可以用 arp -a 命令查看。缓存表中的表项有过期时间
（一般为 20 分钟），如果 20 分钟内没有再次使用某个表项，则该表项失效，下次还要发 ARP
请求来获得目的主机的硬件地址。想一想，为什么表项要有过期时间而不是一直有效？
ARP 数据报的格式如下图所示（该图出自[TCPIP]）：

ARP数据报格式

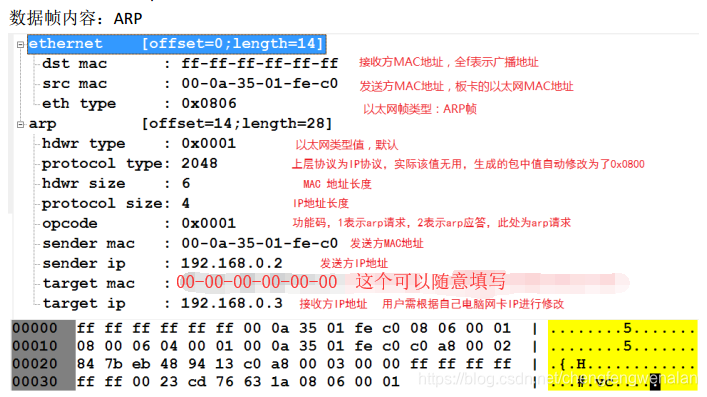

使用以太网发包工具组ARP包

发包工具
arp
注意到源 MAC 地址、目的 MAC 地址在以太网首部和 ARP 请求中各出现一次，对于链路层为以太网的情况
是多余的，但如果链路层是其它类型的网络则有可能是必要的。硬件类型指链路层网络类型， 1 为以太网，
协议类型指要转换的地址类型， 0x0800 为 IP 地址，后面两个地址长度对于以太网地址和 IP 地址分别为
6 和 4（字节）， op 字段为 1 表示 ARP 请求， op字段为 2 表示 ARP 应答。

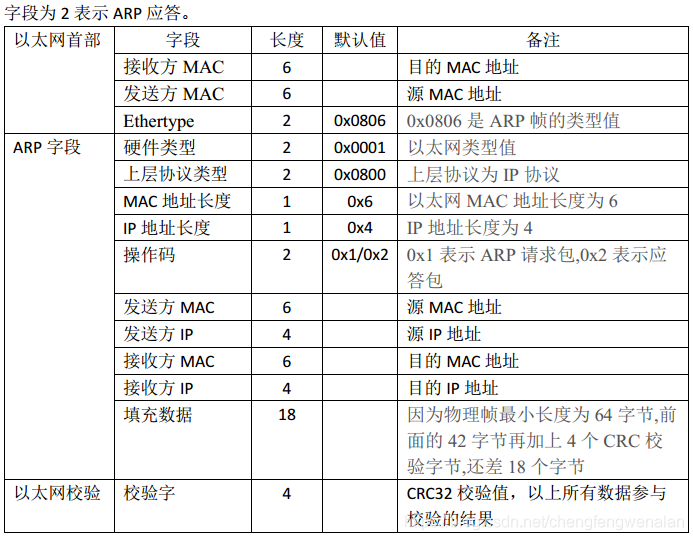

arp字段

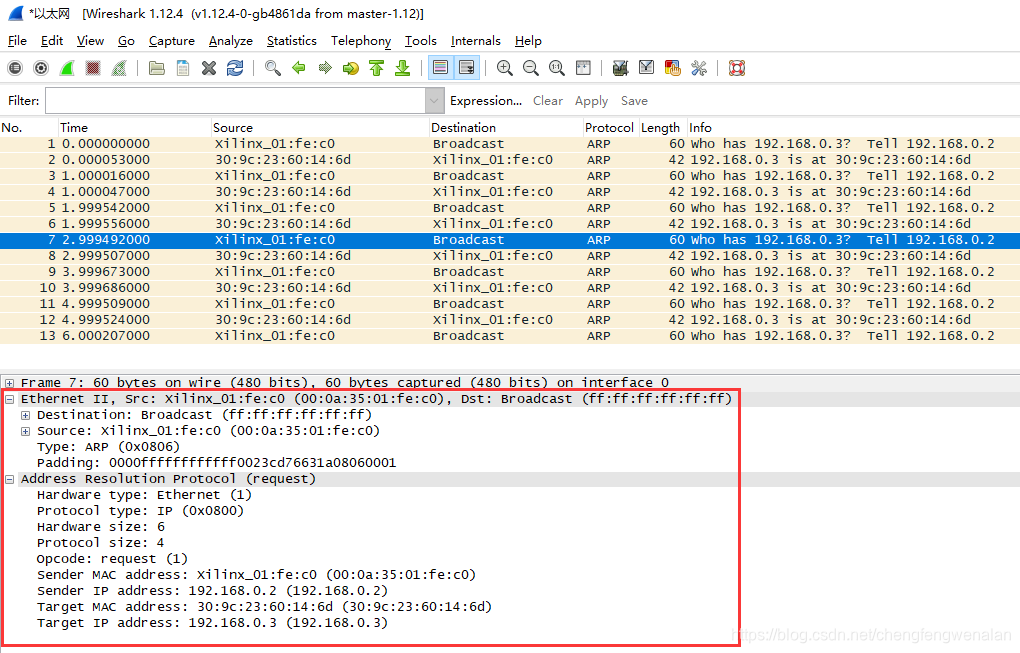

用wireshark软件抓包

wireshark

用CRC计算软件计算CRC校验值

手动计算CRC

完整的以太网数据包结尾是帧校验（FCS），即 CRC32 值，由于整个过程中都没有出现
CRC 校验字段的内容，而我们使用 FPGA 发包需要计算 CRC 校验字段， CRC 校验字段的产生
可以使用软件或硬件的形式产生，本节实验，为了降低难度，使用 CRC 计算软件手动计算出
数据报的 CRC 值，因此使用专用 CRC 校验工具对数据内容进行计算以得到校验字：
CRC 校验软件计算校验内容
crc

第一次发的时候，我将arp中的des_mac默认为00_00_00_00_00_00的，后面通过arp应答包，解析出des_mac的值后，crc就要做相应的更新，为了方便，我是直接用crc计算校正值的，不同的电脑mac不一样，所以需要自己计算一下。

always	@(posedge clk or negedge rst_n)begin
	if(rst_n == 1'b0)begin
		crc_value	<=	32'h967d1d69;
	end
	else begin
		crc_value	<=	32'h24495d2f;	//这个值要根据你们自己电脑的mac来计算
	end
end

自动计算CRC

自己看代码研究一下吧，关键点是要时序对齐，注意下降沿采集的技巧（可提前半拍把crc送走，否则时序会出问题！！！），这个crc算法倒是不用过于深究，直接用就可以了。

/************************************************************************
 * Author        : Wen Chunyang
 * Email         : 1494640955@qq.com
 * Create time   : 2018-11-19 22:27
 * Last modified : 2018-11-19 22:27
 * Filename      : crc.v
 * Description   :
 * *********************************************************************/
module  crc(
    input                       clk                             ,
    input                       rst_n                           ,
    input         [ 7: 0]       din                             ,
    input                       en                              ,
    input                       init                            ,
    output  reg   [31: 0]       crc
);
//=============================&
