Neutron网络实现模型——VxLAN详解

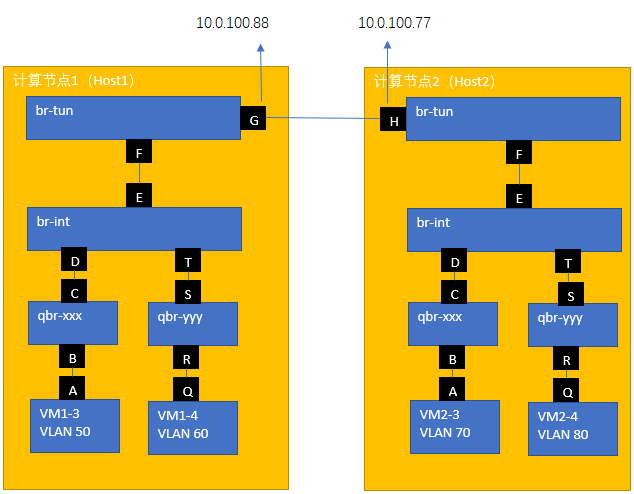

VXLAN的实现模型与VLAN的实现模型非常相像，如下图

从表面来看，VXLAN与VLAN的实现模型相比，仅仅一个差别：VLAN中对应的br-ethx，而VXLAN中对应的是br-tun（br-tun是一个混合单词的缩写：Bridge-Tunnel。此时的Tunnel是VXLAN Tunnel。）

其实，br-ethx是一个OVS，br-tun也是一个OVS。所有说，两者的差别不是实现组件的差别，而是组件所执行功能的差别。br-ethx所执行的一个普通二层交换机的功能，br-tun所执行的是VXLAN中VTEP的功能，上图中两个tun所对应的接口IP分时标识为10.0.100.88和10.0.100.77，这两个IP就是VXLAN的隧道终结点IP。

VXLAN与VLAN一样也存在内外VID的转换。通过VXLAN，就可以明白Neutron为什么要做内外VID的转换。

如下图所示

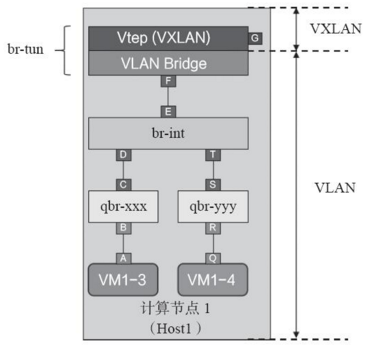

该图吧br-tun一分为二，设想为两部分：上层是VTEP，对VXLAN隧道进行了终结；下层是一个普通的VLAN Bridge。所以，对于Host来说，它有两层网络，虚线以上是VXLAN网络，虚线以下是VLAN网络。如此一来࿰
