本文详细介绍了STLINK的引脚定义及与STM32 MCU的连接方式，包括仅下载功能和包含下载与调试输出功能的两种接线方式。同时，提供了在Keil环境下配置STLINK的方法，并介绍了如何使用STLINK输出调试信息，包括使用ITM_SendChar函数发送信息和使用STM32ST-LINK Utility工具查看输出。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

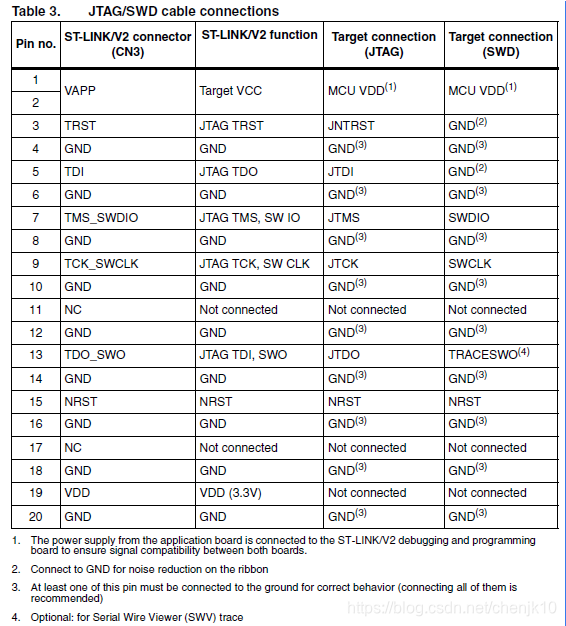

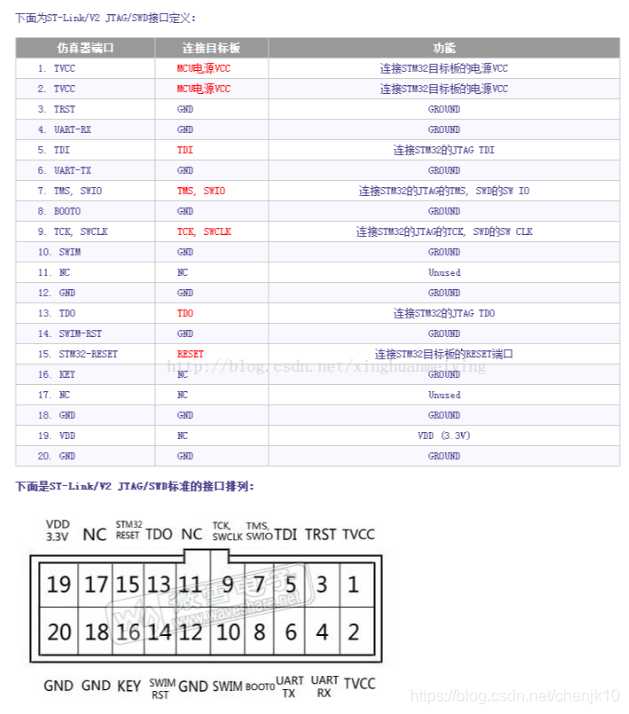

ST LINK引脚定义和对应MCU引脚如下图

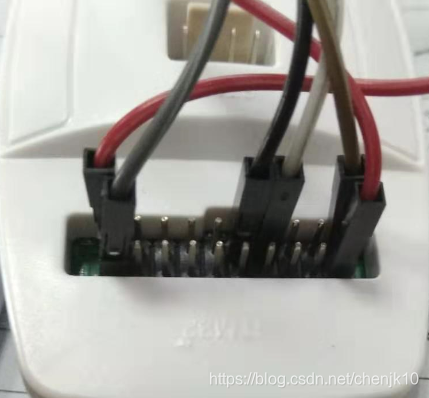

只有下载功能，接线方式如下：

ST LINK引脚序号	ST LINK引脚名称	STM引脚
19	VDD	ST Link的2号TVCC引脚
1	TVCC	STM的VDD引脚
7	TMS_SWDIO	STM的SWDIO
9	TCK_SWCLK	STM的SWCLK
20	GND	STM的板子GND

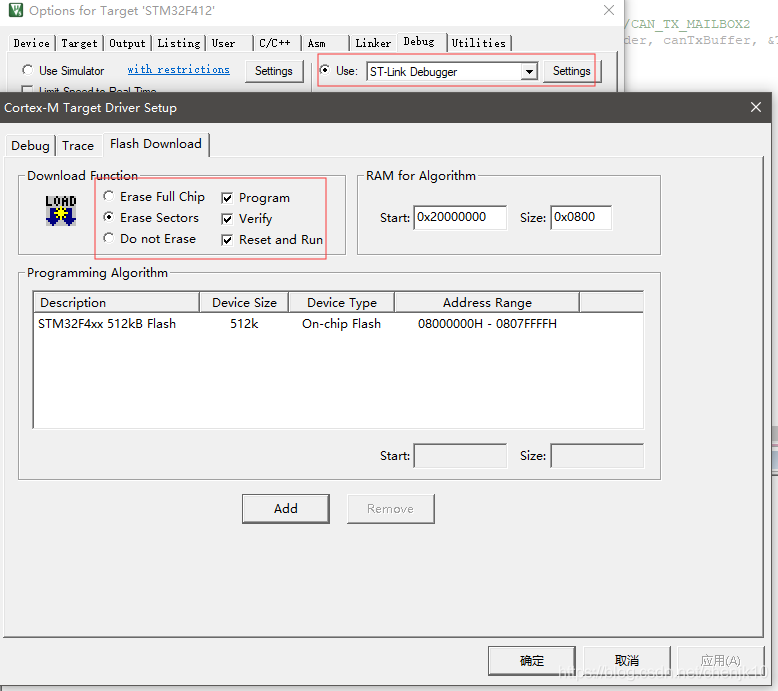

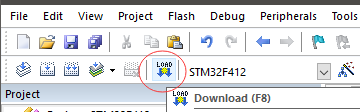

按上面接线使用Keil就可以直接下载程序，keil配置如下图：

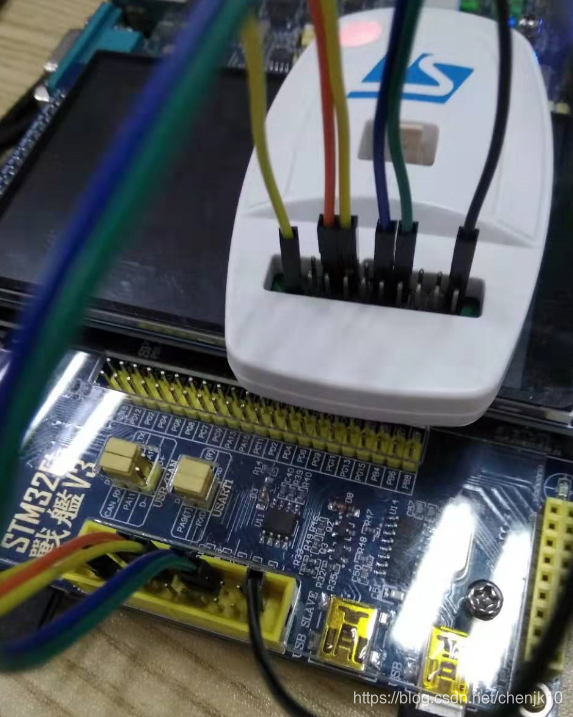

下载和调试输出功能，接线方式如下：

ST LINK引脚序号	ST LINK引脚名称	STM引脚
1	TVCC	STM的VDD引脚
7	TMS_SWDIO	STM的SWDIO
9	TCK_SWCLK	STM的SWCLK
20	GND	STM的板子GND
13	TDO_SWO	STM的板子TRACESWO
15	NRST	STM的板子NRST

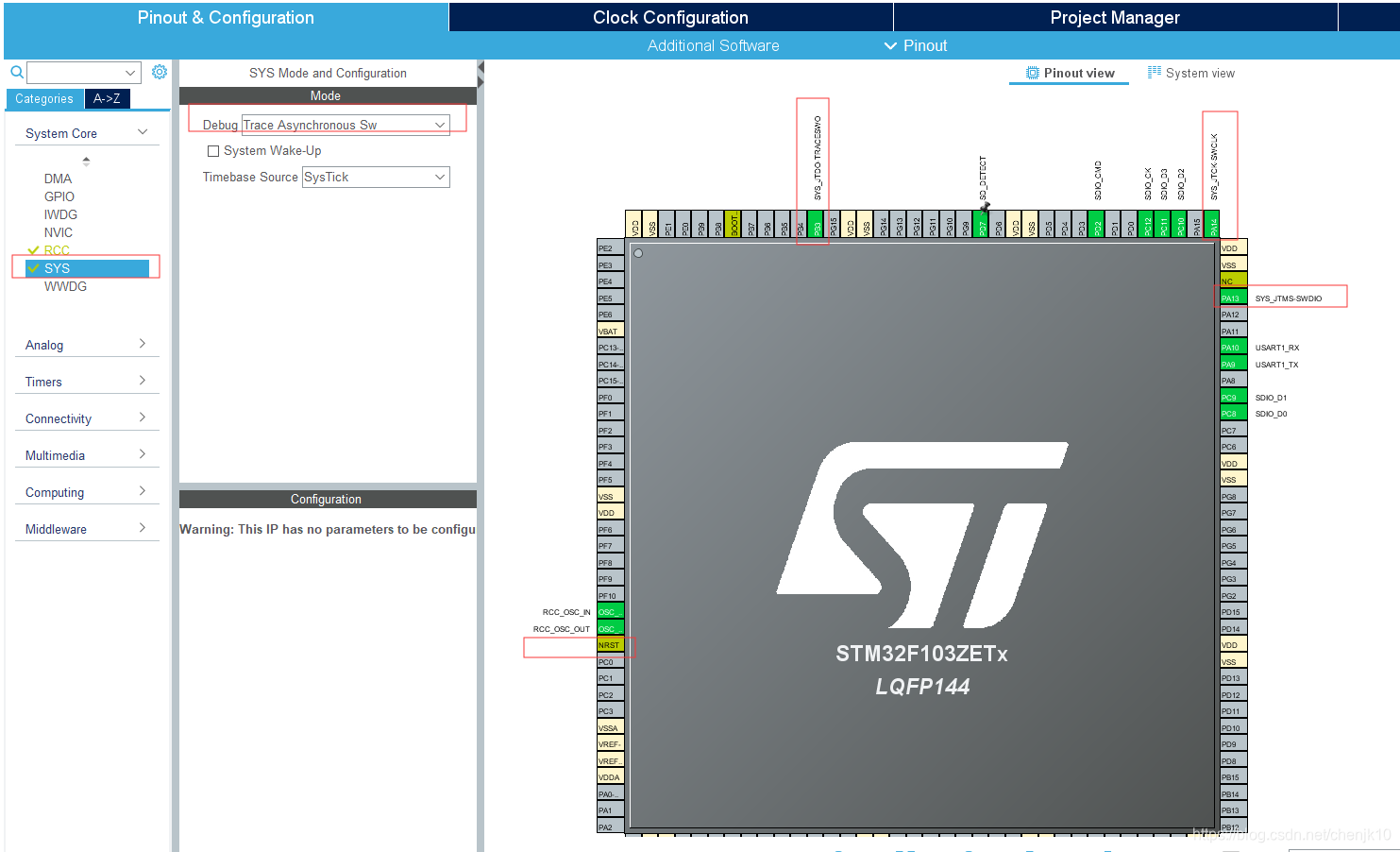

芯片配置如下图：

keil的下载的配置和上面的一样，这里说一下怎么使用ST LINK输出调试信息

在代码中使用 uint32_t ITM_SendChar (uint32_t ch)函数发送调试信息到ITM channel 0，可以直接在fputc函数中添加这个函数，这样就可以使用printf输出调试信息

int fputc(int ch, FILE * f)
{
    ITM_SendChar(ch);

    return ch;
}

还需要下载一个工具：STM32 ST-LINK Utility，下载地址：https://www.st.com/en/development-tools/stsw-link004.html，ST官网的，填个邮箱就会发送下载链接到邮箱了，打开就可以下载了

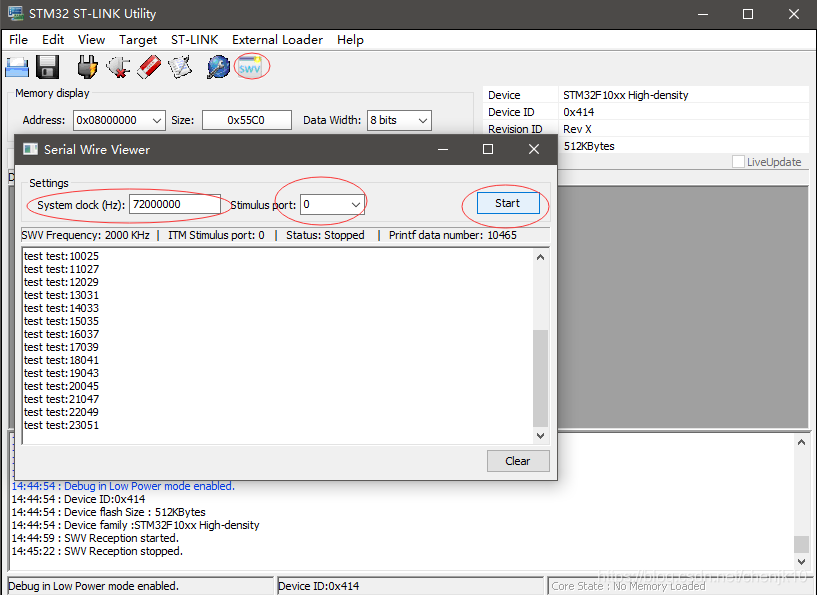

打开STM32 ST-LINK Utility，然后打开Serial Wire Viewer，设置System clock和芯片时钟相同，选择port 0，start就回看到输出信息了，有时点start会提示断开连接，再点一次就又可以了，不知道具体原因
