ZIGBEE动环单元通信异常问题分析

背景：
动环单元负责监测探测站的温湿度、烟雾、水浸、门禁等状态，能够远程控制空调，并具备市电断电报警及远程重启设备电源的功能。该板卡已完成小批量量产，在客户现场使用时，发现故障率较其他板卡高。针对这一现象，决定进行问题排查。

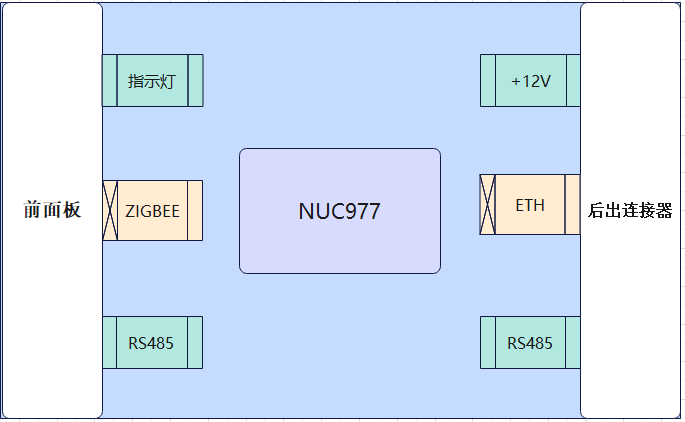

由于动环单元的设计者暂时无法处理此问题，因此临时交由我进行分析。由于我对这块板卡不熟悉，为了节省时间和成本，我决定从原理图和框图出发，尽量在最短时间内找出问题所在。现将问题分析过程记录如下。设计框图大致如下：

问题现象：

门磁和烟雾报警监测无反应，测试未通过。

1、介绍

1）门磁、烟雾等通过ZIGBEE与NUC977通信；

2）NUC977通过ETH与CPU单元通信；

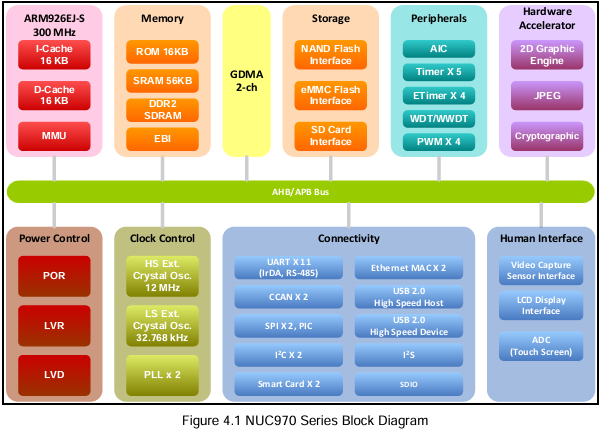

NUC977DK62Y框图如下：

ZIGBEE模块使用顺舟SZ05系列模块。

2、检测与分析

1）故障动环单元与正常动环单元对比

a、测试发现，正常动环单元电流最高达到240ma，故障动环单元最高190ma；以我第一直觉，肯定是有部分功能模块异常，
