FPGA实现 TCP/IP 协议栈，千兆网客户端版本，纯VHDL代码编写，提供16套vivado工程源码和技术支持

已于 2024-05-09 18:00:14 修改
阅读量3.5k 收藏 24
点赞数 28
分类专栏： 菜鸟FPGA以太网专题 文章标签： fpga开发 tcp/ip 网络协议 客户端 网络通信 VHDL
于 2023-12-18 09:01:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41667729/article/details/135037322
版权

目录


FPGA实现 TCP/IP 协议栈，千兆网客户端版本，纯VHDL代码编写，提供16套vivado工程源码和技术支持

1、前言

没玩过TCP网络通信都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。目前网上fpga实现udp协议的源码满天飞，我这里也有不少，但用FPGA纯源码实现TCP的项目却很少，能上板调试跑通的项目更是少之又少，甚至可以说是凤毛菱角，但很不巧，本人这儿就有一个；一般而言，用FPGA实现TCP并不是一个经济的方案，但对于芯片原型验证、航天可靠通信、水下通信等一些数据传输可靠性极高的领域而言，FPGA实现TCP方案依然占有一席之地；

工程概述

本设采用纯VHDL实现了千兆网TCP/IP协议栈，该协议栈为TCP客户端版本，没有用到任何一个IP核；并在Xilinx系列FPGA上做了部署并验证，由于使用千兆网，所以需要与FPGA开发板上的网络PHY交互，对硬件有一定要求；整个工程处理流程如下：

TCP/IP协议栈接收流程
PC端网络调试助手发送以太网数据包，或者发起ping操作，数据通过网线发送到FPGA开发板；FPGA开发板板载的网络PHY将PC发来的数据进行物理层解析，并以RGMII时序将网络数据发送给FPGA；FPGA调用Xilinx官方的Tri Mode Ethernet MAC IP核实现MAC数据解析，将RGMII时序转换为AXI4-Stream的MAC数据流输出；再调用2个AXI4-Stream Data FIFO做MAC数据跨时钟域处理和数据缓冲处理后依然以AXI4-Stream数据流输出给TCP/IP 协议栈；TCP/IP 协议栈对数据的MAC数据做以太网数据帧解析、IP报文解析等操作，去掉以太网帧头、协议层报文帧头等信息，提取出有效数据段信息和IP、MAC等地址信息，并以AXI4-Stream数据流形式输出有效数据，至此，TCP/IP协议栈接收流程完毕；

TCP/IP协议栈发送流程
用户数据测试模块为数据发起者，可以是测速模式下的单向的给PC端发送数据，也可以是数据回环模式下的将接收数据回环发送出去，两种模式通过define宏定义选择；用户输出发送时序为AXI4-Stream数据流；用户发送数据首先进入TCP/IP协议栈，并做协议层报文封装、以太网帧格式封装等操作，然后以AXI4-Stream数据流输出；再调用2个AXI4-Stream Data FIFO做TCP数据跨时钟域处理和数据缓冲处理后依然以AXI4-Stream数据流输出给MAC层；然后调用Xilinx官方的Tri Mode Ethernet MAC IP核实现MAC数据转换，将AXI4-Stream的MAC数据转换为RGMII时序输出；MAC数据再进入开发板板载的网络PHY进行物理层转换，将RGMII数据转换为差分信号通过网线输出给PC端，至此，TCP/IP协议栈发送流程完毕；

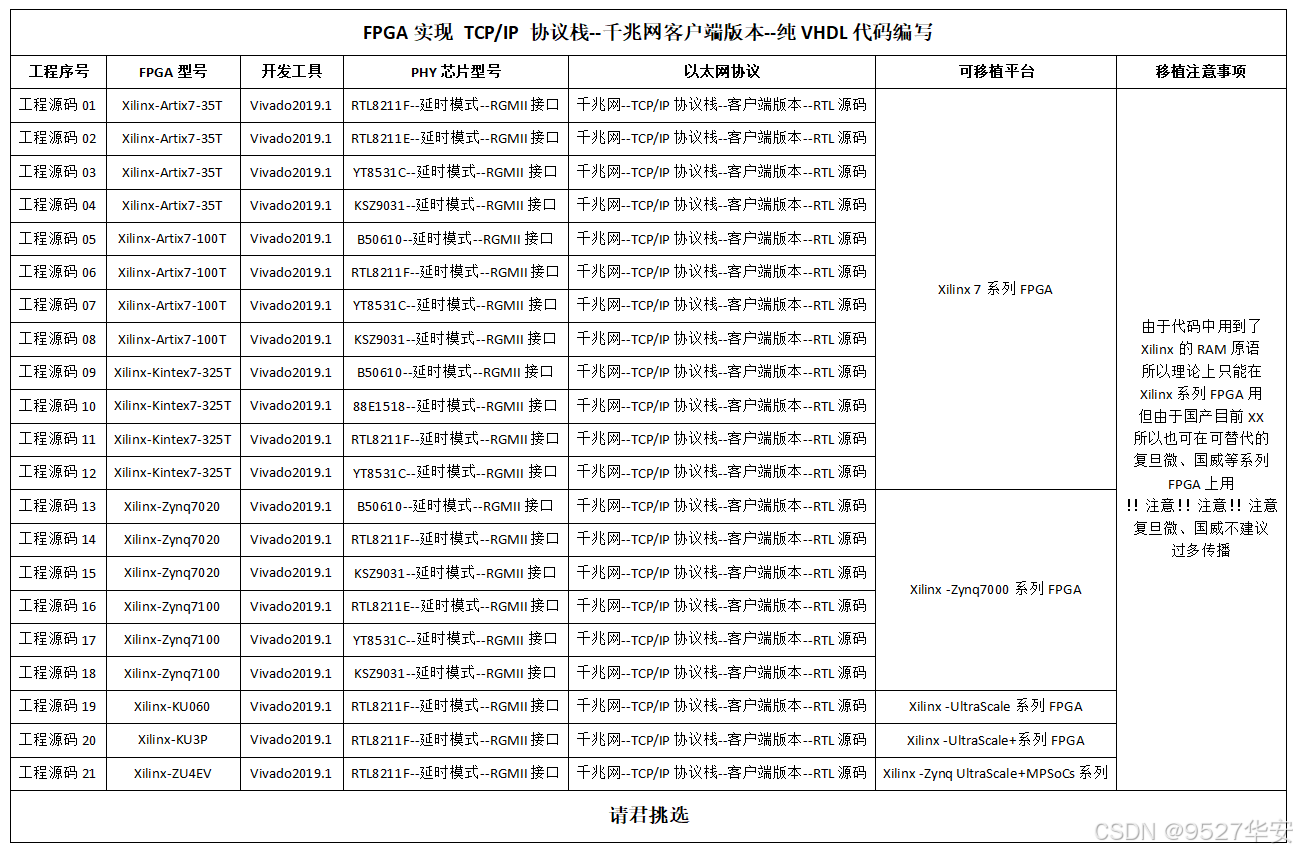

为了通用性和适应性，针对不同FPGA型号与不同网络PHY的差异，一共移植了16套工程源码，详情如下：

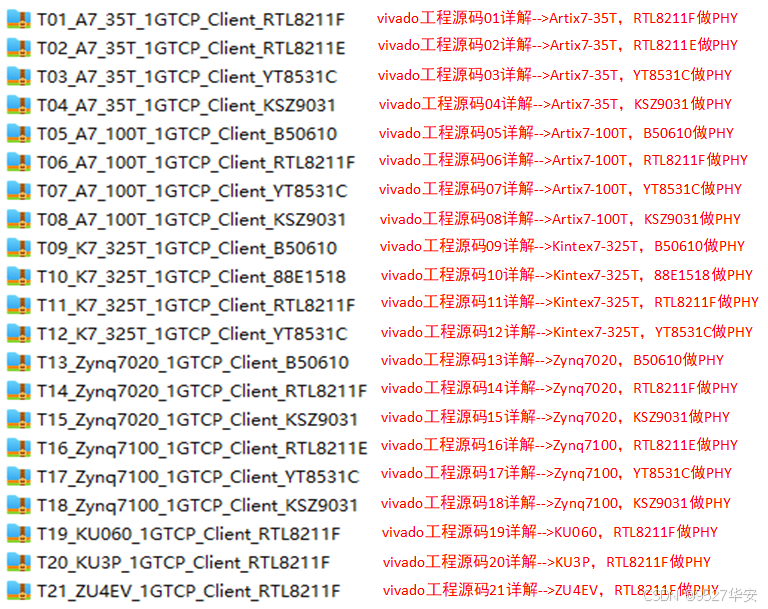

在这里插入图片描述
16套工程源码的TCP/IP 协议栈分为两种提供方式：
工程1~8提供的是TCP/IP 协议栈源码，即完全看得到并可修改的纯源码；
工程9~16提供的是TCP/IP 协议栈网表，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改；

这里说明一下提供的16套工程源码的作用和价值，如下：

工程源码1
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为RTL8211F，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于RTL8211F；

工程源码2
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为RTL8211E，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于RTL8211E；

工程源码3
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为KSZ9031RNX，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于KSZ9031RNX；

工程源码4
开发板FPGA型号为Xilinx Artix7-100T，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于B50610；

工程源码5
开发板FPGA型号为Xilinx Kintex7-35T，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于B50610；

工程源码6
开发板FPGA型号为Xilinx Kintex7-35T，板载的网络PHY型号为88E1111，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx 7系列FPGA移植，PHY适用于88E1111；

工程源码7
开发板FPGA型号为Xilinx Zynq7020，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx Zynq7000系列FPGA移植，PHY适用于B50610；

工程源码8
开发板FPGA型号为Xilinx Zynq UltraScale+MPSoCs XCZU4EV，板载的网络PHY型号为RTL8211E，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程适用于Xilinx KU/KU+系列FPGA移植，PHY适用于RTL8211E；

工程源码9
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为RTL8211F，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于RTL8211F；

工程源码10
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为RTL8211E，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于RTL8211E；

工程源码11
开发板FPGA型号为Xilinx Artix7-35T，板载的网络PHY型号为KSZ9031RNX，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于KSZ9031RNX；

工程源码12
开发板FPGA型号为Xilinx Artix7-100T，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于B50610；

工程源码13
开发板FPGA型号为Xilinx Kintex7-35T，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于B50610；

工程源码14
开发板FPGA型号为Xilinx Kintex7-35T，板载的网络PHY型号为88E1111，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx 7系列FPGA移植，PHY适用于88E1111；

工程源码15
开发板FPGA型号为Xilinx Zynq7020，板载的网络PHY型号为B50610，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx Zynq7000系列FPGA移植，PHY适用于B50610；

工程源码16
开发板FPGA型号为Xilinx Zynq UltraScale+MPSoCs XCZU4EV，板载的网络PHY型号为RTL8211E，工作于RGMII的延时模式下，进行TCP/IP 协议栈千兆网客户端版本的应用部署，其中TCP/IP 协议栈提供的是EDF网表文件，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改，网表文件例化方式依然是verilog方式；该工程适用于Xilinx KU/KU+系列FPGA移植，PHY适用于RTL8211E；

本博客详细描述了Xilinx系列FPGA实现 TCP/IP 协议栈 客户端版本的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：直接点击前往

1G 千兆网 TCP–>服务器 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP客户端，那么肯定就有TCP服务器，TCP服务器依然是16套工程源码，我另外写了一篇博客介绍TCP客户端，感兴趣的朋友可以去看看：
直接点击前往

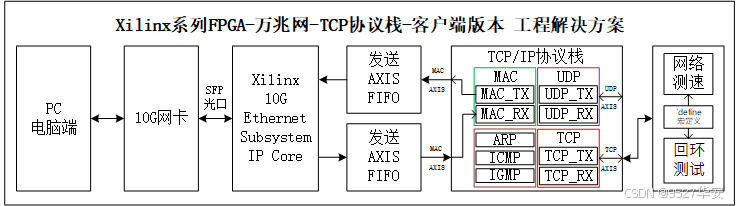

10G 万兆网 TCP–>服务器+客户端 方案

我这里也有10G 万兆网 TCP 方案，该方案有服务器和客户端两套代码，在Xilinx KU和KUP等平台测试通过并很稳定，对10G 万兆网 TCP 方案感兴趣的朋友可以去看看：
直接点击前往

3、详细设计方案

设计框图

本设计使用的工程详细设计方案框图如下：
在这里插入图片描述

测试用PC端电脑

测试用PC端电脑要求如下：
主板有千兆网口，可以是台式电脑或者笔记本电脑；
网口有网卡驱动；

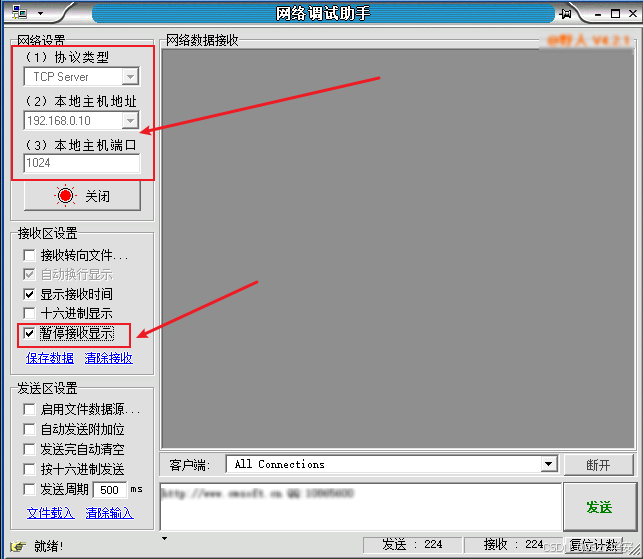

安装网络调试助手软件，软件已提供在资料包中；

网络PHY

网络PHY市面上一大堆，既有国外的也有国产的，本设计对网络PHY原则上没有要求，但必须是RGMII接口，且工作于延时模式，工程不需要MDIO配置，可在硬件设计中使用电阻上下拉配置为延时模式；

Tri Mode Ethernet MAC

Tri Mode Ethernet MAC是Xilinx官方推出的以太网MAC IP核，可桥接PHY与FPGA用户逻辑，用户侧接口为AXI4-Stream；Tri Mode Ethernet MAC包括IP核调用、复位逻辑、AXI4_Lite配置等，其在工程中的代码架构如下：
在这里插入图片描述
Tri Mode Ethernet MAC配置为RGMII模式，固定速率为1000M，IP配置如下：
在这里插入图片描述
需要注意的是：
Xilinx 7系列FPGA与KU/KU+系列FPGA的Tri Mode Ethernet MAC在例化、端口、配置上均存在差异，7系列FPGA通过Tri Mode Ethernet MAC内部MMCM源语产生RGMII发送时钟和相位偏移90°时钟来实现RGMII延时模式控制，参考时钟为200M；而KU/KU+系列FPGA则没有这样的机制，而是通过延时源语实现RGMII延时模式的时序控制；此外，为了达到RGMII延时模式的时序控制，需要修改Tri Mode Ethernet MAC内部代码，所以需要对IP进行锁定操作，但在工程移植过程中，又需要对齐进行解锁并升级IP等操作，另外，还需要对IP内部的XDC文件做修改，以适应不同PHY的时序约束；

总之，对Tri Mode Ethernet MAC的操作需要高度的专业性，一般的FPGA开发者很难做到，所以我专门写了针对不同PHY型号和不同系列FPGA对应的Tri Mode Ethernet MAC的使用手册，手册放在了资料包中，全部手册如下：
在这里插入图片描述

AXI4-Stream Data FIFO 组

调用AXI4-Stream Data FIFO 组实现MAC数据与TCP/IP协议栈之间的数据桥接，其在工程中的代码架构如下：
在这里插入图片描述
以接收端为例：
第一级FIFO为异步时钟FIFO，实现MAC数据从Tri Mode Ethernet MAC到TCP/IP协议栈的跨时钟域处理；
第一级FIFO为同步时钟FIFO，实现MAC数据到TCP/IP协议栈的数据缓冲处理；
以发送端为例：
第一级FIFO为异步时钟FIFO，实现MAC数据从TCP/IP协议栈到Tri Mode Ethernet MAC的跨时钟域处理；
第一级FIFO为同步时钟FIFO，实现MAC数据到Tri Mode Ethernet MAC的数据缓冲处理；

TCP/IP协议栈简介

本TCP/IP协议栈为纯VHDL实现的千兆网速率客户端版本，可实现TCP协议网络通信，针对不同需求，提供两个版本的模块，一种是TCP/IP 协议栈源码，即完全看得到并可修改的纯源码；另一种是TCP/IP 协议栈网表，可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改；TCP/IP协议栈基本设计框架如下：
、在这里插入图片描述
其中的UDP我们没有用到，只用到了TCP；

TCP/IP协议栈源码简介

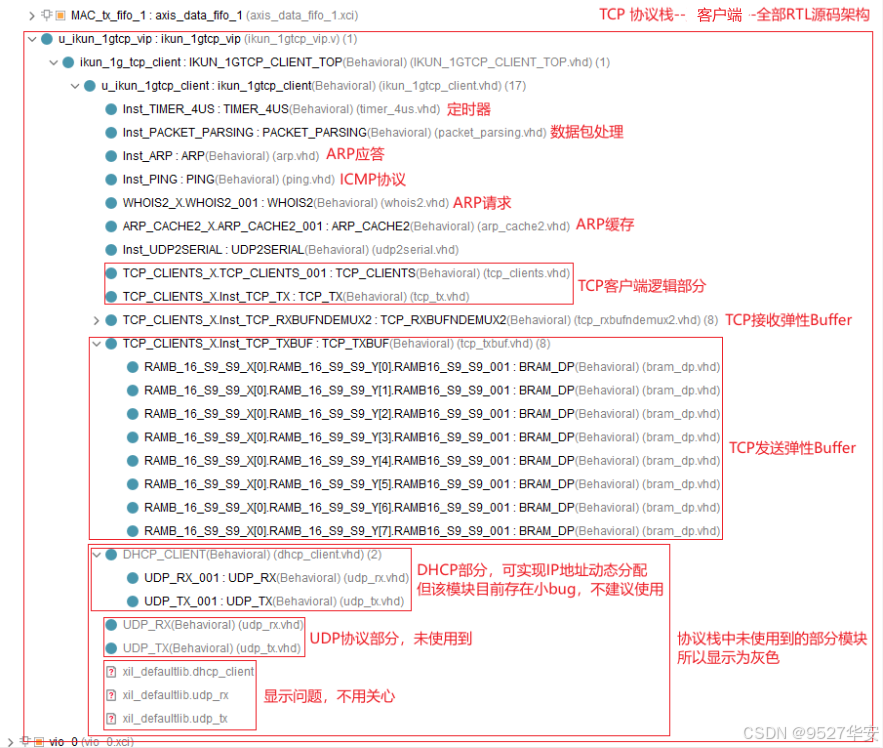

TCP/IP 协议栈源码架构如下：
在这里插入图片描述

TCP/IP协议栈网表简介

TCP/IP 协议栈网表架是TCP/IP协议栈源码加密封装而来，用户可以正常调用、例化并使用，但看不到TCP/IP 协议栈源码也不能修改；架构如下：
在这里插入图片描述

TCP/IP协议栈性能简介

此TCP/IP协议栈是TCP客户端，不是服务器；即FPGA是TCP客户端，远程节点(比如 PC 电脑)是服务器；

常规性能

1：纯VHDL实现，没有用到任何一个IP核；
2：移植性天花板，该协议栈可在Xilinx、Altera、Lattice、国产FPGA等各大FPGA型号之间任意移植，因为是没有任何IP和源语的纯VHDL代码实现；但例如Tri Mode Ethernet MAC这样的PHY侧IP核目前用的Xilinx的；
3：功能齐全，包含了客户端；TCP/IP协议栈本身包含了动态ARP、NDP、PING、IGMP (for multicast UDP)、DHCP等功能模块，但DHCP目前存在小BUG，不建议使用，具体就是DHCP实现了IP地址动态分配，也能ping通，但在传输TCP数据时有错误，有时甚至无法连接TCP客户端；
4：代码符合标准的IEEE 802.3协议，支持IPv4和IPv6；
5：对外接PHY的数据格式要求：RGMII；
6：时序收敛很到位，考虑到TCP协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；
7：动态ARP功能；
8：带ping功能；
9：支持多播；

支持多节点

支持节点数是TCP里面最重要的性能指标之一，这里需要重点讲述：
TCP节点数最大支持255个，通过parameter TCP_NUM参数设置，但前提是你的FPGA资源能满足；TCP_NUM参数可以在代码中自由修改，含义和用法，在代码里有详细的注释，为了防止不同编译器下中文注释出现乱码，注释均由英文书写，英语较差的兄弟可以直接某度翻译，位置如下：
在这里插入图片描述
本例程只用到了1个节点；
此外，使用TCP/IP 协议栈网表的工程不支持多节点，没有此参数配置；

FPGA资源占用少

FPGA资源消耗是TCP里面最重要的性能指标之一，这里需要重点讲述：
FPGA资源消耗很低；以下举例：
以Xilinx系列Artix7-35T平台为例，TCP/IP协议栈的资源消耗如下：
在这里插入图片描述

数据吞吐率高

数据吞吐率是TCP里面最重要的性能指标之一，这里需要重点讲述：
下面给出4项测试结果，你可以自己对比评估以下：
测试1：
通过千兆以太网在TCP服务器和TCP客户端之间双向连接，FPGA参考时钟120 MHz条件下，测量的持续吞吐率为双向并发452 Mbits/s；
测试2：
Xilinx Spartan-6 -2速度等级，FPGA参考时钟120 MHz，512字节的UDP数据包通过局域网点对点发送下测得：
0丢包，吞吐率为878.5 Mbits/s；当用户时钟为125 MHz或以上时，UDP最大帧吞吐率为915 Mbits/s；
测试3：
TCP服务器传输吞吐量在1百兆局域网下PC端测量平均吞吐量为93 Mbps，如下；
在这里插入图片描述
测试4：
TCP服务器将8Gbits发送到TCP Java客户端，同时Wireshark收集速度信息。从基于FPGA的TCP服务器到PC的点对点LAN连接平均吞吐率为390.2 Mbits/s；如下：
在这里插入图片描述

低延时性能

延时性能是TCP里面最重要的性能指标之一，这里需要重点讲述：
延时与TCP数据包长直接相关，如果你对延时性能性能要求很高，则可以减少包长来有效降低延时，假设你的载包为X bytes，那么你的收发延时关系如下：
发送延时=0.5 + 2X÷125 µs；
接收延时=0.5 + X÷125 µs；
最大帧长度为1460字节，FPGA 时钟125 MHz下的测试结果如下：
发送延时=23.9µs；
接收延时=12.2µs；

TCP/IP协议栈接口描述

由于TCP/IP协议栈主体部分由VHDL代码编写，导致可读性较差，毕竟很多朋友都是直接学的verilog语言，对VHDL并不熟悉，所以我们用verilog模块对VHDL模块做了例化形成verilog的顶层模块接口供用户例化，所以TCP/IP协议栈顶层接口如下：

module ikun_1gtcp_vip #(
	parameter TCP_NUM         = 1       ,	// tcp 端口数量,这里仅用到了1个
	parameter FPGA_TCP_PORT_B = 16'd1024,	// 	FPGA网卡--tcp客户端--端口号
	parameter CLK_FREQUENCY   = 125     ,	// 参考时钟频率,比如输入时钟为125M,则CLK_FREQUENCY=125
	parameter TX_IDLE_TIMEOUT = 50      ,	// 以太网帧发送间隔
	parameter IPVX_ADDR_LOOP  = 1       ,	// 目的IP地址回环使能; 1-->不需要指定目的IP地址; 0-->需要指定目的IP地址;
	parameter SIMULATION      = 1'b0    	// 仿真模式; 1-->开启仿真模式; 0-->关闭仿真模式; 默认关闭
)(
	// 时钟和复位
	input                   clk                     ,	// 参考时钟
	input                   sync_reset              ,	// 同步复位
	input                   async_reset             ,	// 异步复位
	output [4*TCP_NUM-1:0]  tcp_status_out          ,   // TCP连接状态; idle (0), connecting (1), connected (2), unreacheable IP (3), destination port busy (4)
	// 配置端口
	input                   client_dhcp_en          ,	// 0-->disable client_dhcp ; 1-->enable client_dhcp
	input  [ 47:0]          fpga_MAC_addr           ,	// FPGA网卡MAC地址
	input  [ 31:0]          fpga_static_IPV4_addr   ,	// FPGA网卡静态IPV4地址
	input  [127:0]          fpga_IPV6_addr          ,	// FPGA网卡IPV6地址
	input  [ 31:0]          fpga_subnet_addr        ,	// FPGA网卡子网掩码
	input  [ 31:0]          fpga_static_gaitway_addr,	// FPGA网卡静态网关地址
	input  [16*TCP_NUM-1:0] fpga_tcp_port           ,	// FPGA网卡端口号
	input  [ 31:0]          PC_IPV4_addr            ,	// 远端网卡IPV4地址
	input  [ 15:0]          PC_tcp_port    	        ,	// 远端网卡端口号
	output [ 15:0]          PC_tcp_port_out         ,	// 远端网卡端口号
	// MAC层接口信号
	output [  7:0]          mac_tx_tdata            ,	// 输出--MAC层发送数据
	input                   mac_tx_tready           ,	// 输入--MAC层发送数据准备好
	output                  mac_tx_tvalid           ,	// 输出--MAC层发送数据有效
	output                  mac_tx_tuser            ,	// 输出--MAC层发送数据开始
	output                  mac_tx_tlast            ,	// 输出--MAC层发送数据结尾
	input  [  7:0]          mac_rx_tdata            ,	// 输入--MAC层接收数据
	input                   mac_rx_tvalid           ,	// 输入--MAC层接收数据有效
	input                   mac_rx_tuser            ,	// 输入--MAC层接收数据开始
	input                   mac_rx_tlast            ,	// 输入--MAC层接收数据结尾
	// UDP协议栈用户接口信号
	output [  7:0]          udp_rx_tdata            ,	// 输出--UDP协议栈用户接收数据
	output                  udp_rx_tvalid           ,	// 输出--UDP协议栈用户接收数据有效
	output                  udp_rx_tuser            ,	// 输出--UDP协议栈用户接收数据开始
	output                  udp_rx_tlast            ,	// 输出--UDP协议栈用户接收数据结束
	input  [  7:0]          udp_tx_tdata            ,	// 输入--UDP协议栈用户发送数据
	input                   udp_tx_tvalid           ,	// 输入--UDP协议栈用户发送数据有效
	output                  udp_tx_tready           ,	// 输入--UDP协议栈用户发送数据准备好
	input                   udp_tx_tuser            ,	// 输入--UDP协议栈用户发送数据开始
	input                   udp_tx_tlast            ,	// 输入--UDP协议栈用户发送数据结束
	output                  udp_tx_ack              ,	// 输入--UDP协议栈用户发送数据应答
	output                  udp_tx_nak              ,	// 输入--UDP协议栈用户发送数据无应答
	// TCP协议栈用户接口信号
	output [8*TCP_NUM-1:0]  tcp_rx_tdata            ,	// 输出--TCP协议栈用户接收数据
	output [TCP_NUM-1:0]    tcp_rx_tvalid           ,	// 输出--TCP协议栈用户接收数据有效
	output [TCP_NUM-1:0]    tcp_rx_tready           ,	// 输出--TCP协议栈用户接收数据准备好
	input  [TCP_NUM-1:0]    tcp_rx_tkeep            ,	// 输入--TCP协议栈用户接收数据选通

	input  [8*TCP_NUM-1:0]  tcp_tx_tdata            ,	// 输入--TCP协议栈用户发送数据
	input  [TCP_NUM-1:0]    tcp_tx_tvalid           ,	// 输入--TCP协议栈用户发送数据有效
	output [TCP_NUM-1:0]    tcp_tx_tkeep            	// 输出--TCP协议栈用户发送数据选通
);

TCP/IP协议栈接口是用户逻辑与TCP/IP协议栈对接的，所以这部分非常重要，用户想要把TCP/IP协议栈用起来，理论上只需要掌握其用户接口的使用即可；
其中的parameter参数有详细注释；
配置端口用户对FPGA开发板做网卡级别的配置，包括IP、MAC地址等；
MAC层接口与Tri Mode Ethernet MAC IP核对接；
UDP协议栈用户接口暂时用不到；
TCP协议栈用户接口是用户逻辑直接对接的接口；
具体可参考工程源码中对该模块的调用；

需要注意的是，由于EDF网表不支持对parameter参数的封装，所以EDF网表版本的TCP/IP协议栈接口没有parameter参数，只有wire用户接口，FPGA网卡端的TCP端口号被固定为1024，且不可更改；

TCP用户数据测试模块

TCP用户数据测试模块集成了接收数据回环和数据测速功能，通过define宏定义选择，如下：
在这里插入图片描述
在这里插入图片描述
接收数据回环功能：
将接收数据回环发送出去，即形成发送=接收的自回环功能；该功能的作用是配合网络调试助手进行数据收发测试、数据丢包测试、数据正确性测试等；

数据数据测速：
FPGA自动循环向TCP/IP 协议栈发送累加的数据，数据内容从0开始累加，即形成连续发送数据功能；该功能的作用是配合PC端测试网络极限速率，打开电脑端的资源管理器，查看网卡，即可看到通信速率；值得注意的是，该方法并不能真实反映网速，用更为专业的网速测试软件为佳；

IP地址修改

每套工程均可修改FPGA开发板的IP地址、MAC地址、端口号等信息，同时也可以修改远程节点的IP地址、端口号等信息，当IPVX_ADDR_LOOP设置为1时，不需要指定远程节点的IP地址，这也是默认的工作方式，代码里有注释，如下：
在这里插入图片描述

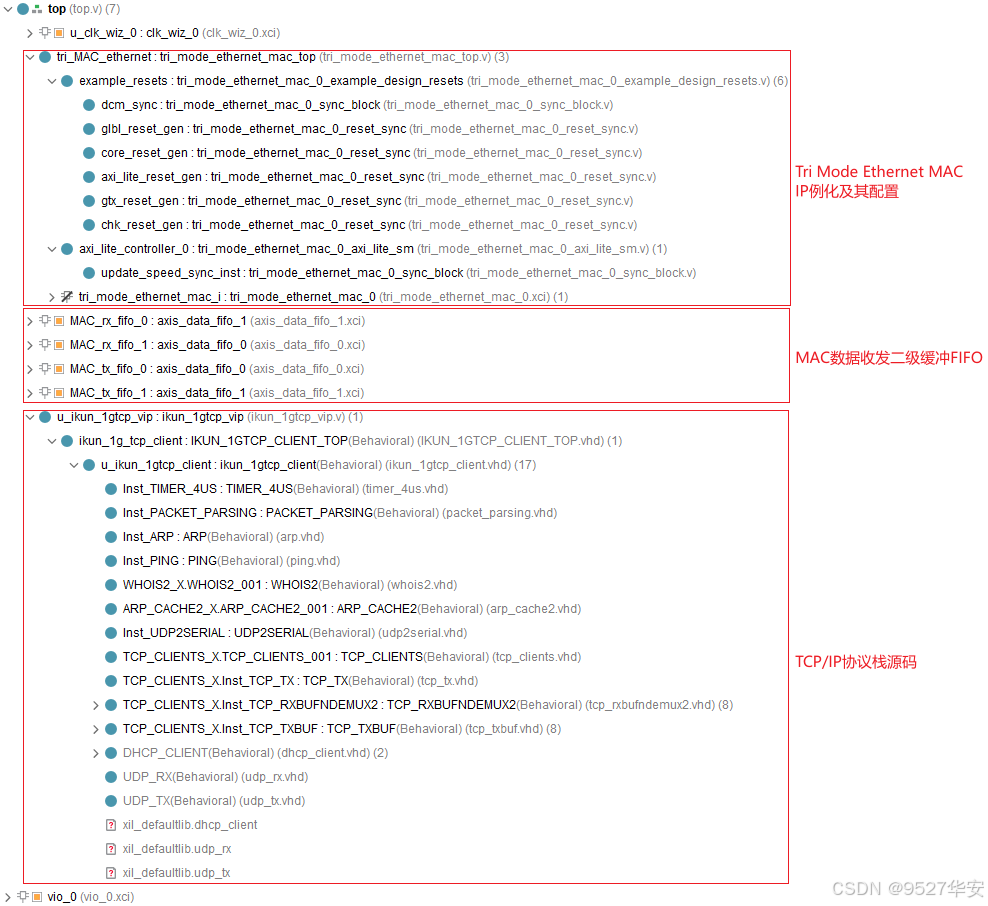

TCP/IP 协议栈RTL源码版本–>工程源码架构

工程源码1~8为TCP/IP 协议栈源码版本，以工程源码1为例工程源码架构截图如下，其他工程与之类似：
在这里插入图片描述

TCP/IP 协议栈EDF网表版本–>工程源码架构

工程源码9~16为TCP/IP 协议栈源码版本，以工程源码9为例工程源码架构截图如下，其他工程与之类似：
在这里插入图片描述

4、工程源码1详解：Artix7-35T–RTL8211F–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211F–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

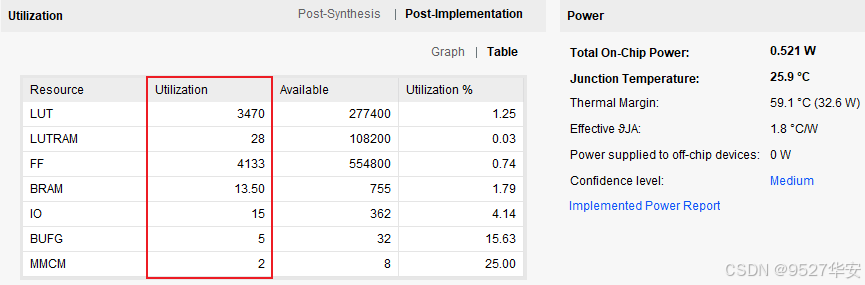

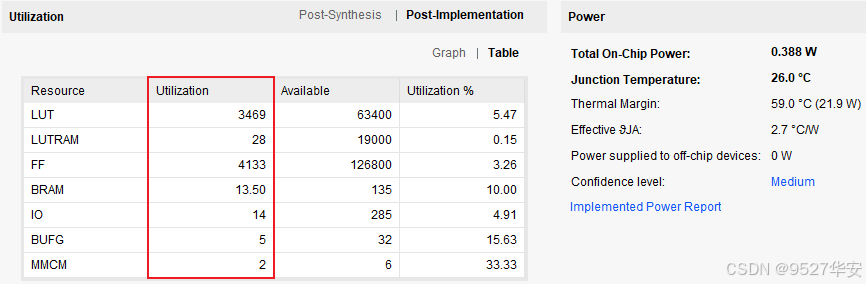

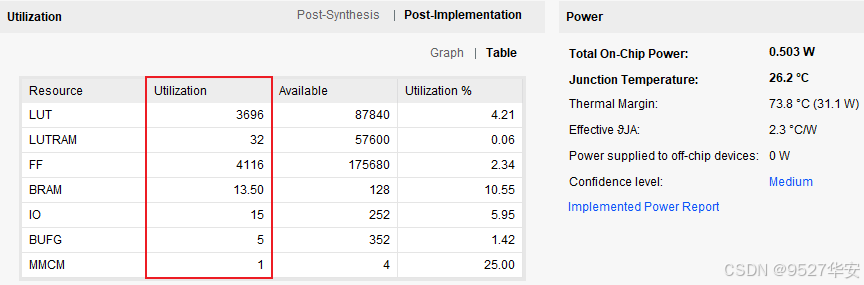

工程的资源消耗和功耗如下：
在这里插入图片描述

5、工程源码2详解：Artix7-35T–RTL8211E–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211E–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

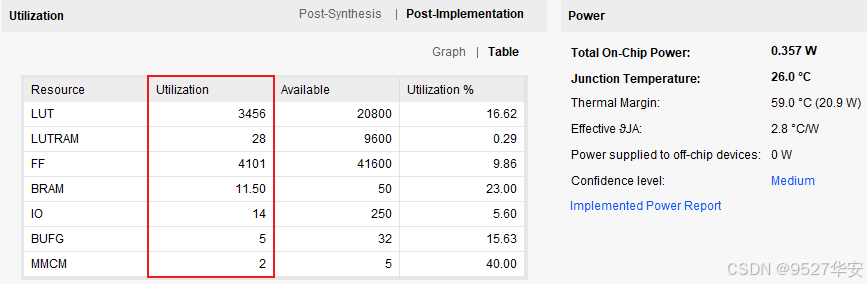

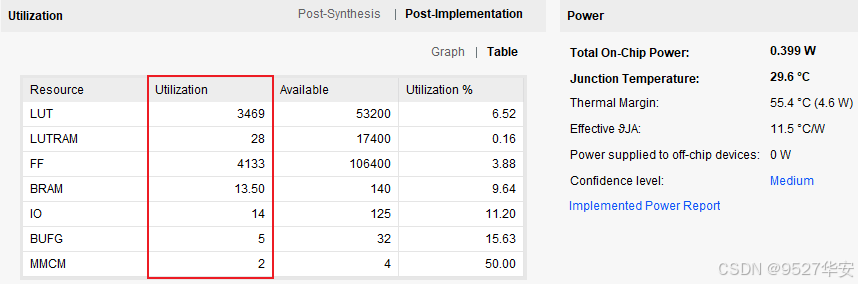

工程的资源消耗和功耗如下：
在这里插入图片描述

6、工程源码3详解：Artix7-35T–KSZ9031–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：KSZ9031–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

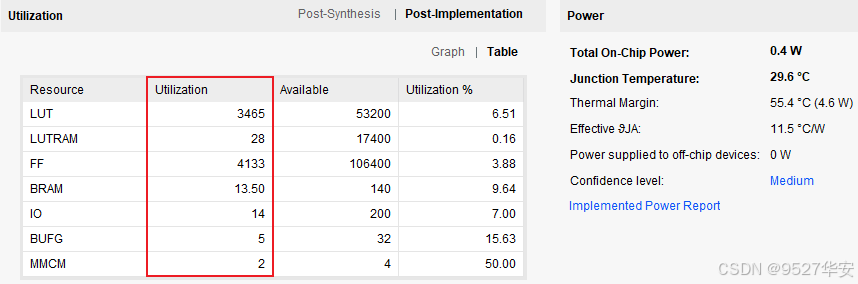

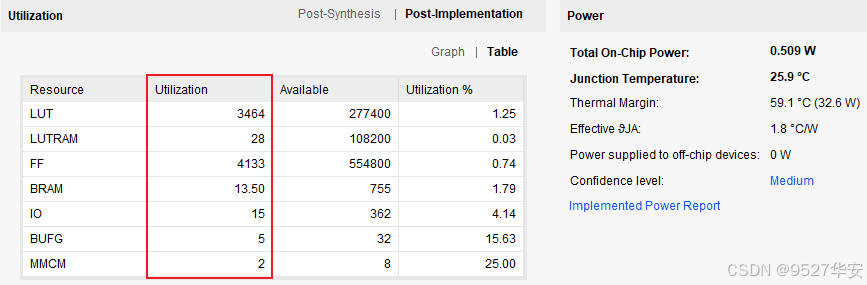

工程的资源消耗和功耗如下：
在这里插入图片描述

7、工程源码4详解：Artix7-100T–B50610–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Artix7-100T–xc7a100tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

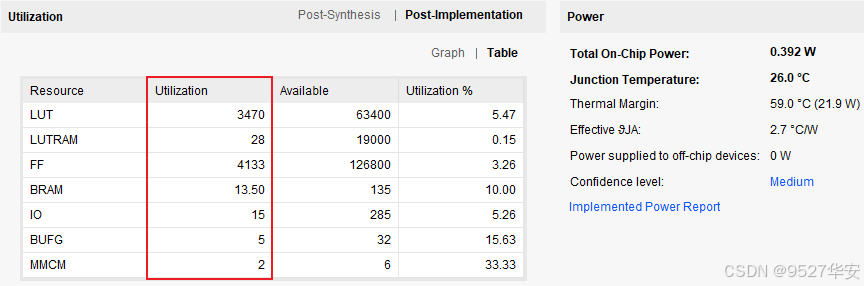

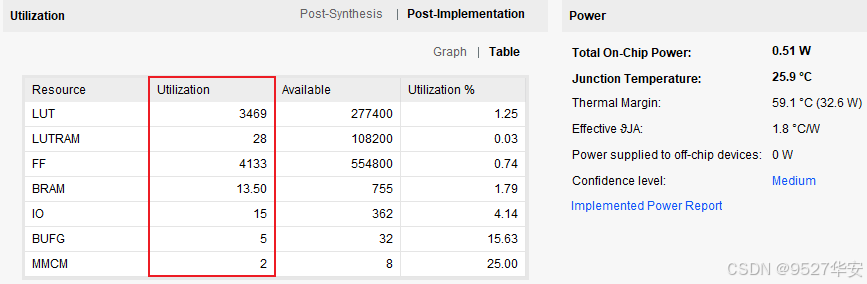

工程的资源消耗和功耗如下：
在这里插入图片描述

8、工程源码5详解：Kintex7-35T–B50610–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Kintex7–35T–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

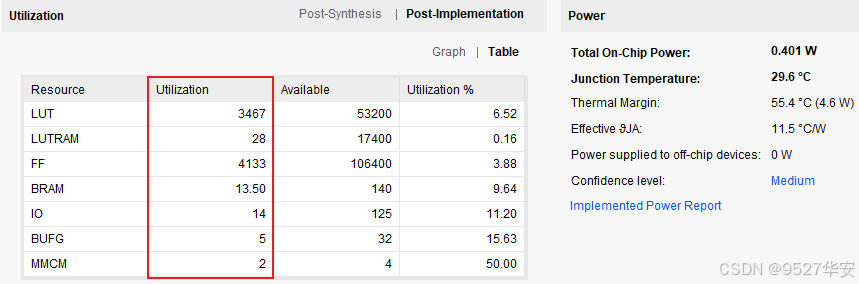

工程的资源消耗和功耗如下：
在这里插入图片描述

9、工程源码6详解：Kintex7-35T–88E1518–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Kintex7–35T–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：88E1518–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；

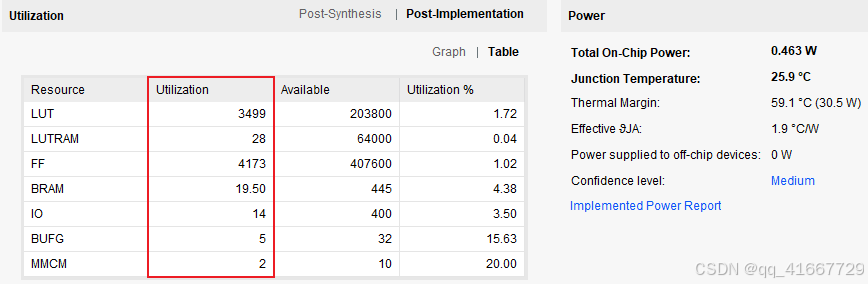

工程的资源消耗和功耗如下：
在这里插入图片描述

10、工程源码7详解：Zynq7020–B50610–TCP协议栈源码版本

开发板FPGA型号：Xilinx–Zynq7020–xc7z020clg400-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

11、工程源码8详解：Zynq XCZU4EV–RTL8211E–TCP协议栈源码版本

开发板FPGA型号：Xilinx- Zynq UltraScale+MPSoCs XCZU4EV–xczu4ev-sfvc784-2-i；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211E–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>提供完整的源码；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈RTL源码版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

12、工程源码9详解：Artix7-35T–RTL8211F–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211F–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

13、工程源码10详解：Artix7-35T–RTL8211E–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211E–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

14、工程源码11详解：Artix7-35T–KSZ9031–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：KSZ9031–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

15、工程源码12详解：Artix7-100T–B50610–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Artix7-100T–xc7a100tfgg484-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

16、工程源码13详解：Kintex7-35T–B50610–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Kintex7–35T–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

17、工程源码14详解：Kintex7-35T–88E1518–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Kintex7–35T–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：88E1518–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

18、工程源码15详解：Zynq7020–B50610–TCP协议栈网表版本

开发板FPGA型号：Xilinx–Zynq7020–xc7z020clg400-2；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：B50610–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

19、工程源码16详解：Zynq XCZU4EV–RTL8211E–TCP协议栈网表版本

开发板FPGA型号：Xilinx- Zynq UltraScale+MPSoCs XCZU4EV–xczu4ev-sfvc784-2-i；
开发环境：Vivado2019.1；
输入输出：以太网帧，TCP网络数据；
接口：1路JR45千兆网口，1000M线速率；
网络PHY方案：RTL8211E–延时模式–RGMII时序；
MAC方案：Xilinx–Tri Mode Ethernet MAC方案；
协议层方案：1000M–TCP协议栈–客户端；
TCP协议栈是否提供源码？–>否，提供TCP协议栈网表文件；
工程源码架构请参考前面第3章节中的《TCP/IP 协议栈EDF网表版本–>工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 TCP/IP 协议栈 客户端版本的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：
在这里插入图片描述

20、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
在这里插入图片描述
3：如果你的vivado版本高于本工程vivado版本，解决如下：
在这里插入图片描述
打开工程后会发现IP都被锁住了，如下：
在这里插入图片描述
此时需要升级IP，操作如下：
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

21、上板调试验证并演示

准备工作

试验需要准备以下设备：
FPGA开发板，可以自行购买，也可以找本博主购买同款开发板；
测试电脑；
千兆网线；
网络调试助手；
以工程源码5的开发板为例进行上板调试；
连接如下：
在这里插入图片描述
首先设置电脑端IP如下：
在这里插入图片描述
注意！！！
注意！！！
由于代码里设置了远端IP地址自回环，所以只需要将电脑端IP地址设为与FPGA网卡IP地址同网段且不重合即可，比如这里不仅可以设置微192.168.0.10，还可以设为192.168.0.100、192.168.0.101、192.168.0.102等，但不可设置为192.168.0.56，因为这是FPGA网卡的IP地址；

然后下载bit，如下：
在这里插入图片描述

ping测试

打开cdm，输入 ping 192.168.0.56，如下：
在这里插入图片描述
ping测试视频演示如下，请点击观看：

千兆网TCP协议栈ping操作

TCP数据回环测试

打开网络调试助手并配置，如下：
在这里插入图片描述
单次发送数据测试结果如下：
在这里插入图片描述
循环发送数据测试结果如下，1秒时间间隔循环：可以看到，数据收发量接近15万字节，没有丢包，足以证明其稳定性；
在这里插入图片描述
TCP数据回环测试视频演示如下，请点击观看：

千兆网TCP协议栈客户端数据收发测试

22、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：
在这里插入图片描述
此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
在这里插入图片描述

9527华安
关注
专栏目录
FPGA万兆以太网 TCP IP协议栈，TCP支持Server，Client
KLP14的博客
09-25 1203
本文详细介绍了FPGA万兆以太网TCP/IP协议栈的实现，包括TCP客户端和服务器、UDP以及源码等方面的内容。本文将详细探讨FPGA万兆以太网TCP/IP协议栈的实现，包括TCP客户端和服务器，UDP（用户数据报协议）以及源码等方面的内容。它通过实现TCP/IP协议栈的所有基本操作，例如封装、解封装、数据传输等，使FPGA能够与各种以太网设备进行通信。此外，FPGA万兆以太网TCP/IP协议栈还支持TCP客户端和服务器以及UDP等多种协议。二、FPGA万兆以太网TCP/IP协议栈实现。
fpga的tcp/ip实现完整代码
10-04
用altera的fpga（cyclone四代）实现的tcp与IP传输。备注： 注释详细
FPGA实现 TCP/IP 协议栈，千兆网服务器版本，纯VHDL代码编写，提供16套vivado工程源码和技术支持
qq_41667729的博客
07-04 6471
FPGA实现 TCP/IP 协议栈 千兆网服务器版本 纯VHDL代码编写 提供16套vivado工程源码和技术支持
FPGA实现10G万兆网TCP/IP 协议栈，服务器版本，纯VHDL代码编写 提供6套vivado工程源码和技术支持
qq_41667729的博客
08-23 5011
FPGA实现10G万兆网TCP/IP 协议栈，纯VHDL代码编写，提供服务器和客户端2套工程源码和技术支持
在FPGA中实现嵌入式TCP/IP通信协议栈
08-05
研究了嵌入式TCP/IP通信协议栈在Xilinx FPGA上的实现，介绍了其软硬件的系统组成和原理，提出一种实时操作系统上TCP/IP协议栈的高效工作模式，并在Virtex5 FPGA上移植成功。通过建立测试平台进行数据传输测试，证明其具有稳定、高效的通信性能，为嵌入式设备开发提供了新的思路。
千兆以太网FPGA TCP IP协议栈，支持TCP Server和Client、UDP，源码开放，Xilinx器件移植方便，高效移植的千兆以太网FPGA TCP/IP协议栈，支持TCP Server、
最新发布
pPIoPEagNq的博客
06-25 439
千兆以太网FPGA TCP/IP协议栈是一种特殊的协议栈，它在硬件中实现了TCP/IP协议的各个层次。总结而言，千兆以太网FPGA TCP/IP协议栈通过在硬件中实现TCP/IP协议的各个层次，能够提供高性能、可靠的网络通信。此外，针对Xilinx器件的移植也是一个关键的问题。其中，TCP是一种面向连接的协议，它通过三次握手建立连接，通过可靠的数据传输来保证数据的完整性和可靠性。另外，在物联网、智能家居等领域，使用FPGA实现的协议栈也能够提供更稳定、可靠的网络连接，为人们的生活带来更多的便利。
tcpudp.zip_TCP/IP协议栈_VHDL_
08-11
设计师会用VHDL编写描述TCP/IP协议栈处理流程的代码，包括接收和发送缓冲区管理、协议状态机、协议头解析等模块。这些设计可以被FPGA或ASIC硬件实现，提供高效的网络通信功能。 综上所述，"tcpudp.zip"压缩包包含了...
基于FPGA的TCP/IP通信
12-21
本项目“基于FPGA的TCP/IP通信”聚焦于利用FPGA实现TCP/IP协议栈，以支持1000M、100M和10M不同速度的网口连接。这为开发者提供了一个灵活且高效的解决方案，可直接集成到Vivado或Quartus II等FPGA开发环境中，用于...
w5500 TCP/IP协议栈 FPGA源码
10-16
《w5500 TCP/IP协议栈在FPGA中的Verilog实现详解》 TCP/IP协议栈是互联网通信的核心，它负责将数据包从一台设备传输到另一台设备。W5500是一款集成TCP/IP协议栈的硬件芯片，广泛应用于嵌入式系统，特别是FPGA...
fpga vivado fft/ifft ip核实现
05-09
标题 "fpga vivado fft/ifft ip核实现" 指的是在FPGA（Field-Programmable Gate Array）开发中，使用Xilinx的Vivado工具来设计和实现快速傅里叶变换（FFT）和逆快速傅里叶变换（IFFT）的IP核。在数字信号处理领域，...
在FPGA中实现嵌入式TCP_IP通信协议栈.pdf
07-13
在FPGA中实现嵌入式TCP_IP通信协议栈.pdf
基于FPGA的以太网TCP协议的数据回环实验
janfanzy的博客
12-02 5737
FPGA关于tcp的数据回环实现
FPGA通信第三篇--TCP
CHN_Joker的博客
06-17 3046
FPGA通信第三篇--TCP
FPGA实现纯逻辑千兆TCP/UDP
weixin_44449465的博客
02-10 332
FPGA实现纯逻辑千兆TCP/UDP
【技术分享】FPGA万兆以太网TCP/IP协议栈：TCP Server、TCP Client和UDP全方位支持，源码开放，xilinx器件移植轻松，基于Xilinx器件的便携式FPGA万兆以太网TCP
pPIoPEagNq的博客
06-25 563
总的来说，FPGA万兆以太网TCP/IP协议栈是基于硬件实现的一种高性能网络通信技术，相比于传统的软件实现，具有更好的性能和扩展性。在传统的计算机中，软件实现的TCP/IP协议栈已经被广泛使用，但随着信息时代的发展，对于网络传输速度的要求越来越高，原有的软件实现已经无法满足这一需求。对于TCP协议，FPGA实现的协议栈不仅支持Server端，还支持Client端，能够满足不同应用场景下的需求。同时，FPGA实现的协议栈还支持UDP协议，为实时性要求较高的应用提供了更好的支持。Xilinx器件移植方便。
基于FPGA 实现万兆千兆TOE IP协议栈 支持UDP DHCP ARP ICMP TCP等协议
jingjiankai5228的博客
08-19 2726
一般项目和上位机交互一般采用网口或者串口，其中千兆网用的比较多， 随着传输速率需求的加大，千兆网本身的理论速度就无法满足一些大数据量的传输场景。 常见的网络协议就是TCP/IP及UDP，通常情况下TCP/IP协议栈大部分由于比较复杂，一般的方案主要选择DSP之类的MCU自带的协议栈，纯逻辑也可以实现，只是工作量很大，当然HLS也是一个不错的选择，之前介绍过一个UDP协议栈的开发具体查看下面链接： https://blog.csdn.net/jingjiankai5228/article/details/11
千兆以太网TCP协议的FPGA实现。
热门推荐
lzx6901152的博客
04-20 3万+
千兆以太网TCP协议的FPGA实现 Lzx 2017/4/20 写在前面，这应该是我大四最后一个工程性的作品了，以后要养成写文档记录的习惯。说明下，本工程为纯verilog实现的硬件TCP收发器，不同于其他的使用MCU构建软件协议栈的方案，如有同学学习实验需要用到，可以找我拿代码，商用的话不好意思，还请Pay。 联系方式QQ：929259243 本
【科研论文】W5100在FPGA系统中实现TCP/IP网络通信
WIZnet2012专栏
07-10 6421
摘要： 介绍了W5100在现场可编程门阵列(FPGA)系统中实现TCP／IP网络通信的方法。描述了W5100的内部架构和寄存器设置，设计了一套基于直接总线接口模式的FPGA系统，系统主要由FPGA、W5100及网络接口组成。FPGA通过状态机状态控制W5100，实现传输控制协议 (TCP)／互联网协议(IP)。 关键词：W5100  FPGA  TCP  IP 1 引
基于FPGA的tcp、udp协议处理
Ruanyz_china的专栏
11-12 2144
一、常见网络传输协议 1.TCP tcp（Transmission_Control_Protocol），传输控制协议。包含3次握手和4次挥手操作，由于存在主从间的交互。是一种稳定的数据传输通信协议。基于这些，其需要点对点的通信交互，不支持类似UDP的组播操作（一对多操作）。 下图描述常见tcp建立链接和fin/close的流程 下图解释tcp头的组成：主要有源、目的ip和port。sequence NO用于判断tcp间的连续性或者乱序重传，checksum用于校验在传输过程中数据内容是否丢失或者改变，保证
w5500 tcp/ip协议栈 fpga源码
09-27
W5500是一种高度集成的以太网控制器，它集成了完整的TCP/IP协议栈，可以在FPGA中使用。W5500的FPGA源码是用于在FPGA芯片上实现W5500的功能的代码。 W5500的FPGA源码主要包括硬件描述语言（HDL）代码，如Verilog或VHDL，以及必要的配置和控制代码。FPGA源码的功能是在FPGA芯片上实现W5500的控制器，以便实现TCP/IP协议栈。 使用W5500的FPGA源码，我们可以借助FPGA的可编程性，将W5500的控制器功能集成到我们的FPGA设计中。这样，我们就可以实现一个基于W5500的以太网应用，如网络通信、远程控制等。 FPGA源码的编写需要具备一定的硬件描述语言知识，以及熟悉W5500芯片的功能和寄存器配置的技能。我们可以根据W5500的数据手册来编写FPGA源码，并根据需要进行相应的配置和控制。 使用W5500的FPGA源码可以带来一些优势。首先，FPGA的可编程性使得我们可以根据具体应用的需求进行自定义，实现更高性能和更好的定制性。其次，W5500的硬件卸载功能可以减轻主处理器的负荷，使其能够更专注于其他任务。此外，W5500的集成度较高，可以减少组件的复杂度和成本。 总之，W5500的FPGA源码是用于实现W5500控制器在FPGA芯片上的功能的代码。通过使用W5500的FPGA源码，我们可以实现一个基于W5500的高度集成的TCP/IP协议栈，并将其应用于各种网络通信和远程控制领域。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

9527华安

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
