螺纹螺母的直径和牙数备忘

最近在freeCAD画个外壳，正好把螺母螺钉一起画了

一直对螺钉螺纹的尺寸没理清楚，正好这个机会把这事弄一下。

主要涉及到的有：小径，大径，螺距，粗牙，细牙几个概念



粗牙就是普通的螺纹，不标注，细牙比粗牙更细，单位长度内螺牙数更多，需要标注。

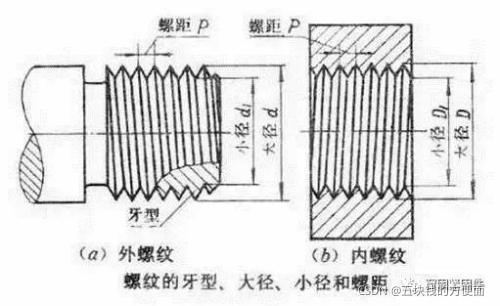

借用网上的一张图，首先螺钉的M3 M6这种3或6表示外螺纹和内螺纹的直径大径为3mm或者6mm.

然后螺距可以查询国标的几个标准，不同大径的螺钉螺距不一样。

主要是 GB/T193-2003 GB/T196-2003

里面有螺距的标准。

对于小径和中径也可以在这2个标准里面查询到。

自我画图备忘。
