本文详细介绍了单片机中定时器的工作原理，包括定时器的组成部分、内部框图、寄存器功能及中断程序执行方法。通过实例展示了如何使用定时器进行数码管显示的程序设计，重点探讨了定时器初值计算和中断处理。
一、定时器介绍
定时/计数器T0和T1分别是由两个8位的专用寄存器组成，即定时/计数器T0由TH0和TL0组成，T1由TH1和TL1组成。此外，其内部还有2个8位的特殊功能寄存器TMOD和TCON，TMOD负责控制和确定T0和T1的功能和工作模式，TCON用来控制T0和T1启动或停止计数，同时包含定时/计数器的状态。 [1]
TF1：定时器1溢出标志。定时/计数器溢出时由硬件置位。中断处理时由硬件清除。或用软件清除。
TF0：定时器0溢出标志。定时/计数器溢出时由硬件置位。中断处理时由硬件清除，或用软件清除。

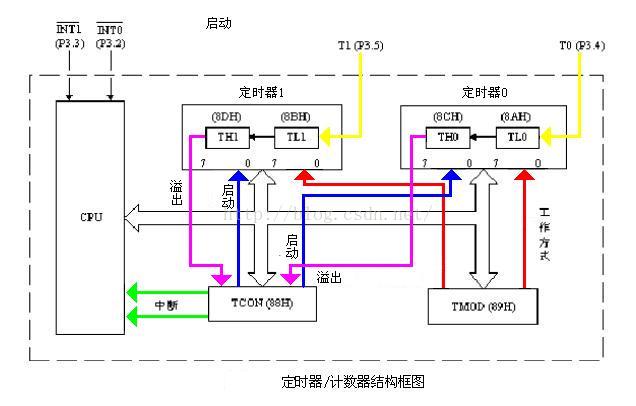

二、单片机的内部框图与定时器工作原理分析
从上面的图中红线可以看出由TMOD选择由那个定时器工作，工作于什么方式；
从上面的图中蓝线可以看出由TCON决定定时器是否启动；
从上面的图中黄线可以看出外部技术输入由TH和TL进行累计；
从上面的图中紫线可以看出当TH和TL计数溢出时会向TCON进行申请报告；
从上面的图中绿线可以看出所有的定时中断都由TCON向CPU进行中断申请；
从上面的图中黑线可以看出外部中断直接向CPU进行中断申请；
三、寄存器介绍
