AD原理图转DSN

转换方法

 我用的是AD18和 CADENCE17.4

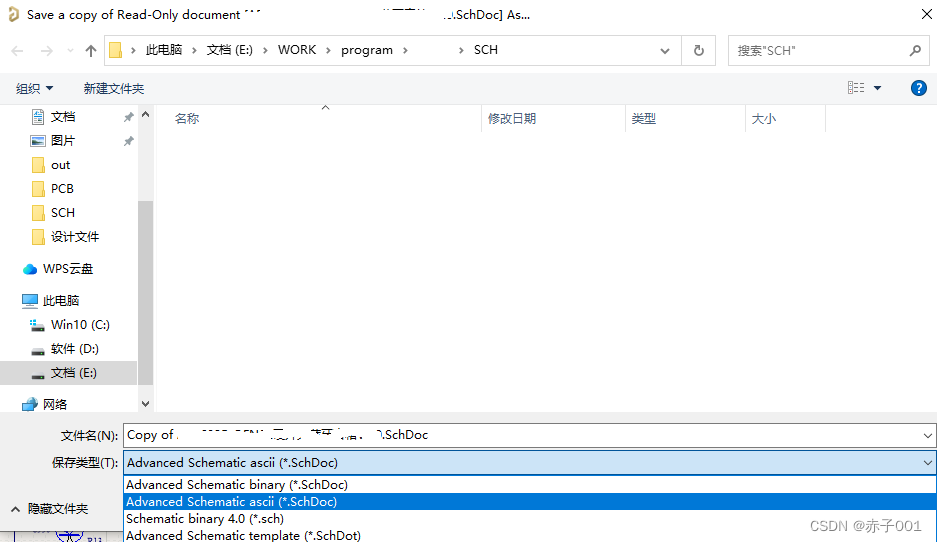

1.  用AD打开原理图，File --Save as--保存为ascii文件；

 2. 打开capture，导入ascii文件

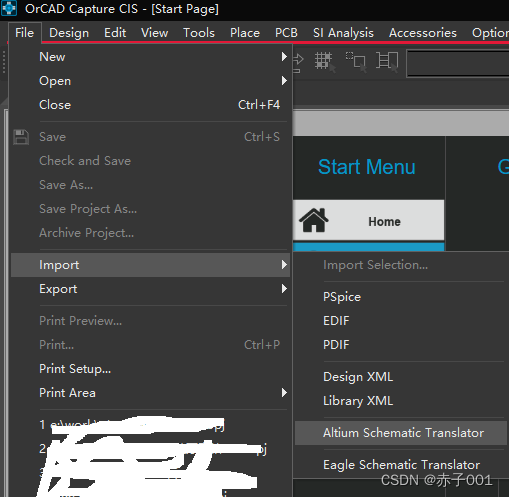

File--import--Altium Schematic Translator

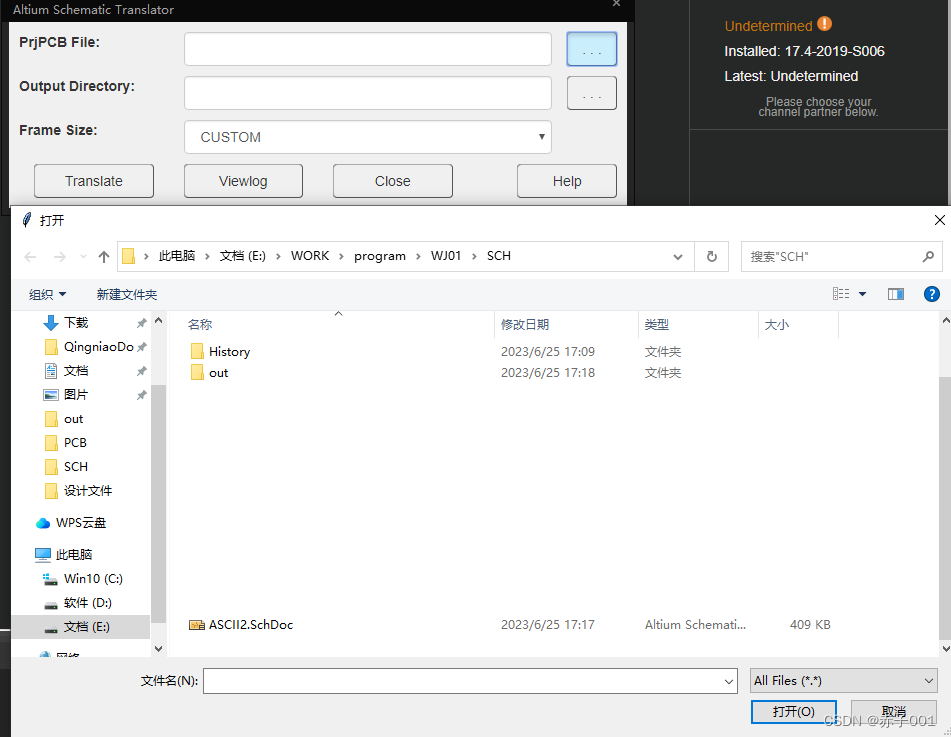

选中刚才导出的ASCII文件，点击Translator；



 3. 用capture打开转换出的文件即可
