在PADSLayout软件中，可以通过‘查看’->‘网络’来隐藏或关闭网络飞线。隐藏飞线时，GND网络在常规界面不显示，移动器件时仍会出现。关闭飞线则不仅界面不显示，移动器件时也不会出现。操作涉及‘查看未布的线详情’设置和‘导线以及下列未布线’的勾选状态。
如何设置隐藏和关闭网络飞线？

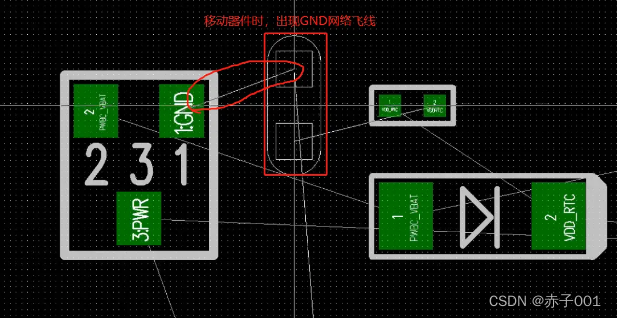

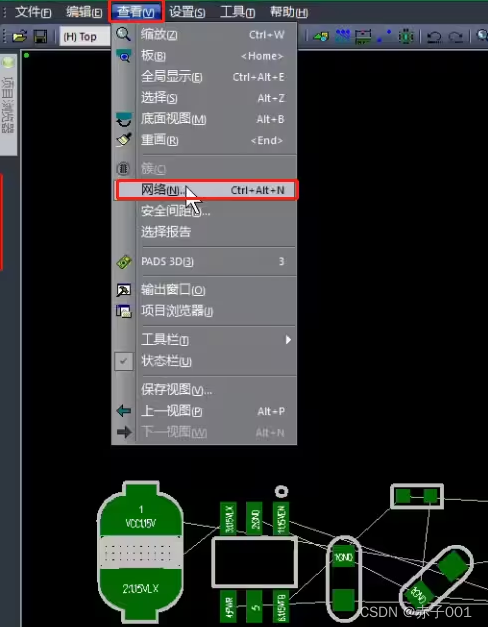

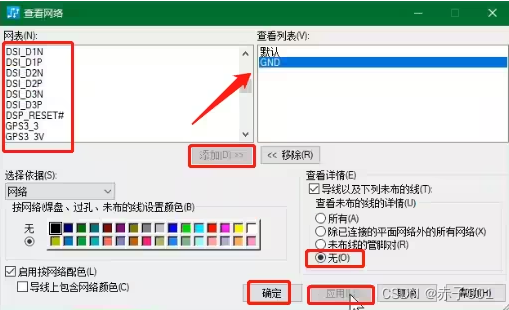

以隐藏和关闭GND网络飞线为例。网络飞线的隐藏：界面不会显示飞线，但移动器件时会显示。打开PADS layout，点击“查看”→“网络”（快捷方式“Ctrl+Alt+N”），在弹出的“查看网络”窗口中，从“网表”中找到GND网络并点击“添加”，在“查看未布的线详情”中选择“无”，点击应用并确定。此时GND网络的飞线已被隐藏，但移动器件时，GND网络还是会出现。操作如下图所示：

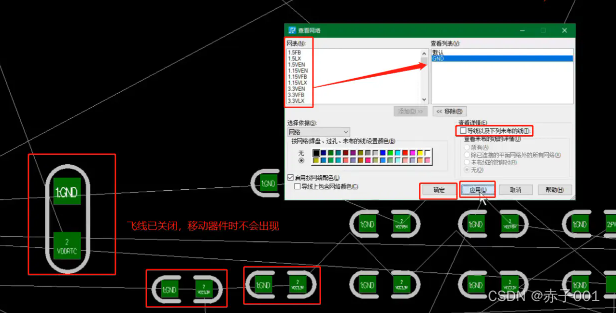

网络飞线的关闭：界面不会显示飞线，移动器件时也不会显示。操作方法与上述大体相同，只需要取消√“导线以及下列未布线”命令，点击“应用”并“确定”即可关闭对应的网络飞线。操作如下图所示
