一、概述：

ios事件分发机制即寻找当前 交互事件（UIEvent） 的最佳响应的View并回调该View的响应方法。

流程总体可抽象为画“V”字型，起点为UIApplication，底部顶点为最佳响应View，终点为消费事件的View

图解：
V字通常只有左侧（探查过程）+ 顶点（最佳响应View并回调touches等响应方法）而不会画完
有右侧通常是最佳响应View没有处理或进一步调用父View的touches响应方法
若均未消费则回到UIApplication才画完完整的“V”字


                  \         ·        ———————— UIApplication
                   \       ·
                    \     ·
                     \   ·
                      \ ·
                       ·             -------- 最佳响应View，回调touches方法

事件传递（“\”过程）：hitTest:withEvent:方法（内含pointInside:withEvent:方法定位点击处View）寻找最佳响应的View（即“V”的顶点）
事件响应（“/”过程）：响应者链，touches系列方法响应

二、定义

https://www.cnblogs.com/wujy/p/5820825.html

1、事件分发的对象：`UIEvent`

UIEvent源码：

UIKIT_EXTERN API_AVAILABLE(ios(2.0)) @interface UIEvent : NSObject

//事件类型
@property(nonatomic,readonly) UIEventType     type API_AVAILABLE(ios(3.0));
@property(nonatomic,readonly) UIEventSubtype  subtype API_AVAILABLE(ios(3.0));

//时间戳
@property(nonatomic,readonly) NSTimeInterval  timestamp;



//所有的触摸
- (nullable NSSet <UITouch *> *)allTouches;
//获得UIWindow的触摸
- (nullable NSSet <UITouch *> *)touchesForWindow:(UIWindow *)window;
//获得UIView的触摸
- (nullable NSSet <UITouch *> *)touchesForView:(UIView *)view;
//获得事件中特定手势的触摸
- (nullable NSSet <UITouch *> *)touchesForGestureRecognizer:(UIGestureRecognizer *)gesture NS_AVAILABLE_IOS(3_2);


//会将丢失的触摸放到一个新的 UITouch 数组中
- (nullable NSArray <UITouch *> *)coalescedTouchesForTouch:(UITouch *)touch NS_AVAILABLE_IOS(9_0);
//辅助UITouch的触摸，预测发生了一系列主要的触摸事件（可能不完全匹配的触摸的真正的行为）
- (nullable NSArray <UITouch *> *)predictedTouchesForTouch:(UITouch *)touch NS_AVAILABLE_IOS(9_0);

@end

UIEventType及UIEventSubType源码：

typedef NS_ENUM(NSInteger, UIEventType) {
    UIEventTypeTouches,                         // 触摸事件(通过触摸、手势进行触发,例如手指点击、缩放)
    UIEventTypeMotion,                          // 运动事件（通过加速器进行触发，例如手机晃动）
    UIEventTypeRemoteControl,                   // 远程控制事件（通过其他远程设备触发，例如耳机控制按钮）
    UIEventTypePresses API_AVAILABLE(ios(9.0)),
    UIEventTypeScroll      API_AVAILABLE(ios(13.4), tvos(13.4)) API_UNAVAILABLE(watchos) = 10,
    UIEventTypeHover       API_AVAILABLE(ios(13.4), tvos(13.4)) API_UNAVAILABLE(watchos) = 11,
    UIEventTypeTransform   API_AVAILABLE(ios(13.4), tvos(13.4)) API_UNAVAILABLE(watchos) = 14,
};

typedef NS_ENUM(NSInteger, UIEventSubtype) {
    // available in iPhone OS 3.0
    UIEventSubtypeNone                              = 0,

    // for UIEventTypeMotion, available in iPhone OS 3.0
    UIEventSubtypeMotionShake                       = 1,

    // for UIEventTypeRemoteControl, available in iOS 4.0
    UIEventSubtypeRemoteControlPlay                 = 100,
    UIEventSubtypeRemoteControlPause                = 101,
    UIEventSubtypeRemoteControlStop                 = 102,
    UIEventSubtypeRemoteControlTogglePlayPause      = 103,
    UIEventSubtypeRemoteControlNextTrack            = 104,
    UIEventSubtypeRemoteControlPreviousTrack        = 105,
    UIEventSubtypeRemoteControlBeginSeekingBackward = 106,
    UIEventSubtypeRemoteControlEndSeekingBackward   = 107,
    UIEventSubtypeRemoteControlBeginSeekingForward  = 108,
    UIEventSubtypeRemoteControlEndSeekingForward    = 109,
};

2、（触摸）事件序列：UITouches

UITouches是触摸事件（UIEventType = UIEventTypeTouches）的事件序列

通常事件周期为：down * 1 -> move * n -> up * 1

//触摸事件周期
typedef NS_ENUM(NSInteger, UITouchPhase) {
    UITouchPhaseBegan,           //开始触摸 (down)
    UITouchPhaseMoved,           //移动  (move)
    UITouchPhaseStationary,      //停留
    UITouchPhaseEnded,            //触摸结束 (up)
    UITouchPhaseCancelled,       //触摸中断
};

//检测是否支持3DTouch
typedef NS_ENUM(NSInteger, UIForceTouchCapability) {
    UIForceTouchCapabilityUnknown = 0,  //3D Touch检测失败
    UIForceTouchCapabilityUnavailable = 1,  //3D Touch不可用
    UIForceTouchCapabilityAvailable = 2  //3D Touch可用
};

NS_CLASS_AVAILABLE_IOS(2_0) @interface UITouch : NSObject

//触摸产生或变化的时间戳 只读
@property(nonatomic,readonly) NSTimeInterval      timestamp;
//触摸周期内的各个状态
@property(nonatomic,readonly) UITouchPhase        phase;
//短时间内点击的次数 只读
@property(nonatomic,readonly) NSUInteger          tapCount;

//获取手指与屏幕的接触半径 IOS8以后可用 只读
@property(nonatomic,readonly) CGFloat majorRadius NS_AVAILABLE_IOS(8_0);
//获取手指与屏幕的接触半径的误差 IOS8以后可用 只读
@property(nonatomic,readonly) CGFloat majorRadiusTolerance NS_AVAILABLE_IOS(8_0);

//触摸时所在的窗口 只读
@property(nullable,nonatomic,readonly,strong) UIWindow                        *window;
//触摸时所在视图
@property(nullable,nonatomic,readonly,strong) UIView                          *view;
//获取触摸手势
@property(nullable,nonatomic,readonly,copy)   NSArray <UIGestureRecognizer *> *gestureRecognizers NS_AVAILABLE_IOS(3_2);

//取得在指定视图的位置
// 返回值表示触摸在view上的位置
// 这里返回的位置是针对view的坐标系的（以view的左上角为原点(0,0)）
// 调用时传入的view参数为nil的话，返回的是触摸点在UIWindow的位置
- (CGPoint)locationInView:(nullable UIView *)view;
//该方法记录了前一个触摸点的位置
- (CGPoint)previousLocationInView:(nullable UIView *)view;

//获取触摸压力值，一般的压力感应值为1.0 IOS9 只读
@property(nonatomic,readonly) CGFloat force NS_AVAILABLE_IOS(9_0);

//获取最大触摸压力值
@property(nonatomic,readonly) CGFloat maximumPossibleForce NS_AVAILABLE_IOS(9_0);

@end

三、过程

1、事件传递（“\”过程）

目的：寻找最佳响应View
关键方法：hitTest:withEvent:（寻找最佳响应View）和 pointInside:withEvent:（判断触摸点是否在该View内部）

- (UIView *)hitTest:(CGPoint)point withEvent:(UIEvent *)event
{
    // 1、判断是否可以接收事件
    if (self.userInteractionEnabled == NO || self.hidden == YES || self.alpha <= 0.01) return nil;

    // 2、判断点是否在当前视图上
    //（tips：所以如果触摸的点不在父view上，那么其上的所有子view的hitTest都不会被调用，即使clipsToBounds = NO）
    if ([self pointInside:point withEvent:event] == NO) return nil;

    // 3、循环遍历所有子视图，查找是否有更合适的子视图（注意：是从后向前遍历subViews）
    for (NSInteger i = self.subviews.count - 1; i >= 0; i--) {
        UIView *childView = self.subviews[i];
        //转换点到子视图坐标系上
        CGPoint childPoint = [self convertPoint:point toView:childView];
        //递归查找是否存在最合适的view
        UIView *fitView = [childView hitTest:childPoint withEvent:event];
        //如果返回非空，说明子视图中找到了最合适的view，那么返回它
        if (fitView) {
            return fitView;
        }
    }

    //循环结束，仍旧没有合适的子视图可以处理事件，那么就认为自己是最合适的view
    return self;
}

流程图：

2、事件响应（“/”过程）

在找到最合适的view之后，会调用view的 touchesXXX:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event（触摸事件）等响应方法对事件进行响应

默认不处理，沿 响应者链（Responser Chain） 向上传递给下一个响应者
- 如果下一个响应者的touches等响应方法没有重写，事件会继续沿着响应者链往上走
- 如果传递到UIApplication，依旧不能处理事件那么事件就被丢弃

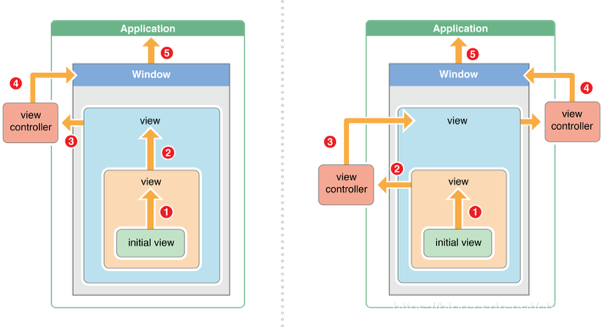

响应链节点	表现
UIView	如果view是viewcontroller的根view，那么下一个响应者是viewcontroller，否则是super view
UIViewcontroller	如果viewcontroller的view是window的根view，那么下一个响应者是window；如果viewcontroller是另一个viewcontroller模态推出的，那么下一个响应者是另一个viewcontroller；如果viewcontroller的view被add到另一个viewcontroller的根view上，那么下一个响应者是另一个viewcontroller的根view
UIWindow	UIWindow的下一个响应者是UIApplication
UIApplication	通常UIApplication是响应者链的顶端（如果app delegate也继承了UIResponder，事件还会继续传给app delegate）

响应者链构成：由一系列可以响应事件的对象（继承于UIResponder）组成
响应者链的头节点：最佳响应View
响应者链作用：决定了响应者对象响应事件的先后顺序，
响应者链生成时机：在递归查找最合适的view的时候形成

四、实践场景

部分实例可参考：https://www.jianshu.com/p/74a2f44840fa

1、事件拦截

场景：父View不想让子View感知到某些类型的事件，或父View指定响应的子View
方法：重写 父View 的hitTest方法，不通过正常遍历寻找最佳子View，而是返回自身或指定子View
原理：原最佳响应的View未被父View通过正常的递归 hitTest 遍历到，而是直接被父View返回了 指定View（即“V”的顶点） 作为最佳响应View

图解：
                    \     ·
                     \   ·
                      \ ·
                       ·    --------父View，指定自身为最佳响应View
                        ·   ------- 子View，无法感知事件

- (UIView *)hitTest:(CGPoint)point withEvent:(UIEvent *)event
{
    if (self.userInteractionEnabled == NO || self.hidden == YES || self.alpha <= 0.01) return nil;
    if ([self pointInside:point withEvent:event] == NO) return nil;

    //return self;                  // 情况1:返回自身，事件传递到此为止，自己就是最佳响应View
    return self.subviews[0];        // 情况2:返回指定子View，指定的View即为最佳响应的View
}

2、事件透传

场景：当前View不响应事件，由父View响应
方法：重写 当前View 的hitTest方法，retun nil
原理：子View（原“V”的顶点，即原最佳响应View） 的hitTest返回了nil，则父View 的hitTest遍历子View未找到最佳响应的View，则return self使 自己（即父View）成为新的最佳响应的View（新的“V”的顶点），从而会 自动调用 父View的touches方法响应

图解：
    \       ·         \     ·
     \     ·           \   ·
      \   ·     --->    \ ·
       \ ·               ·                           --------父View，新的最佳响应View，指定自身为最佳响应View
        ·                 ·                          ------- 子View，原最佳响应View，可感知事件

- (UIView *)hitTest:(CGPoint)point withEvent:(UIEvent *)event
{
    // 可以感知到事件，但不处理，进入“/”（事件响应）流程
    return nil;
}

3、事件多层级响应

场景：当前View响应事件、父View也可响应事件
方法：重写 当前View 的touchesXXX:withEvent:响应链方法，自己的事件响应完后调用 [super touchesXXX:touches withEvent:event];
原理：当前View已经被确认为最佳响应View，并被回调touches方法响应，但 主动调用 父View的touches方法

图解：
    \       ·         \       ·
     \     ·           \     ·
      \   ·     --->    \   ·
       \ ·               \ /                         --------父View，响应回调，被子View主动调用touches事件
        ·                 ·                          ------- 子View，响应回调，因是最佳响应View，所以“自动”调用touches事件

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSLog(@"red touches begin");  //自己的处理
    [super touchesBegan:touches withEvent:event];
}

- (void)touchesMoved:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSLog(@"red touches moved");  //自己的处理
    [super touchesBegan:touches withEvent:event];
}

- (void)touchesEnded:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSLog(@"red touches end");  //自己的处理
    [super touchesBegan:touches withEvent:event];
}

- (void)touchesCancelled:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSLog(@"red touches canceled");  //自己的处理
    [super touchesBegan:touches withEvent:event];
}
