 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

发光二极管 添加元件的位置

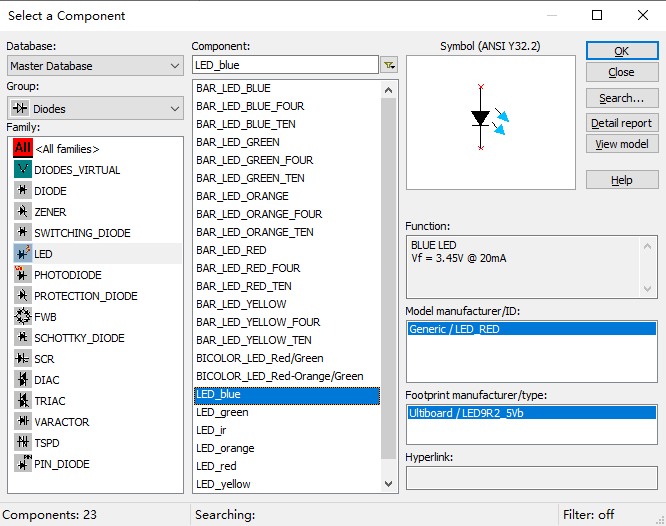

  • Group中选择 Diodes，然后在Family中选择 LED

 

简单示例

  • 图中，上边的发光二极管是亮的，下面是灭的。

 

more knowledge

  • 二极管怎么就亮了呢？
    二极管要处于正向导通状态。其实可以把二极管看成表示电流的方向的箭头，如果电流方向与二极管同向，那么二极管导通。

  • 二极管有很多种类。二极管实物需要通过标识辨别出来哪个是正极，哪个是负极。 使用数字电压表也有专门的档位测试二极管的。

  • 流经二极管的电流是有最大值的，毫安级别。所以ÿ
