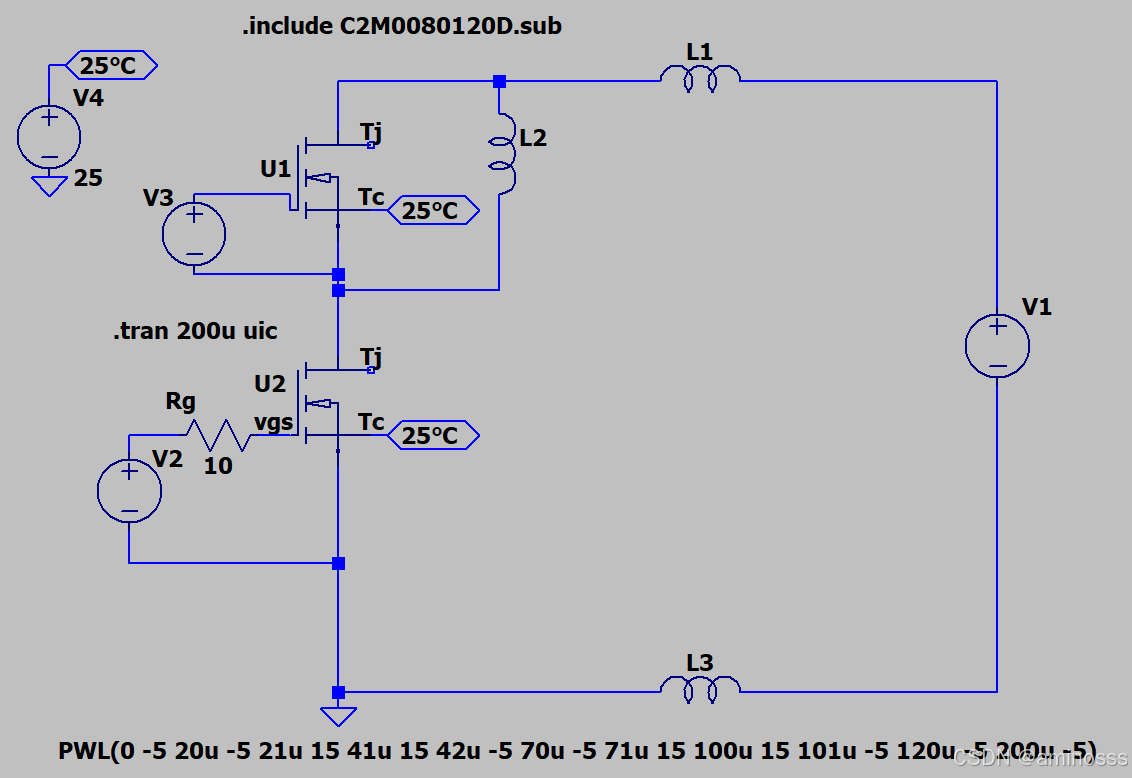

基本的电路图如下所示。
如图所示，关于如何搭建电路图，可以参照前期发布的快捷键汇总。
电压源：V1为主回路电压源，V2为下方MOSFET的驱动电压源，V3为上方MOSFET的 驱动电压源，由于上管在测试中只发挥续流二极管的作用，因此给予其负驱动电压使其稳定的关断。
电感：L1和L3为回路中的杂散电感，取较小值。L2相当于模拟感性负载，取值相对较大。
由于图中MOSFET器件的模型有壳温和结温端口，因此需要输入25V的电压给壳温端口，即表示当前给出的温度时25℃。

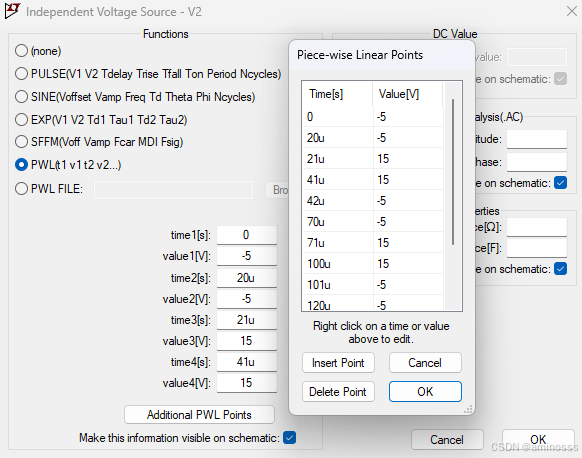

根据MOSFET器件的数据手册，选取合适的V1、V2和V3。其中V1和V3取定值，V2需要设置为双脉冲波形，具体设置需要使用PWL功能，具体形式如下：
如此即可实现双脉冲测试的仿真。最后仿真的波形如下：
