3分钟快速通关Quarts的Verilog状态机硬件描述语言编程

        状态机的学习是学数电和Verilog的同学避不开的一大难点。而状态机的学习是有一套固定模板的，在本博客中将会简单讲解如何快速入门状态机编程。（所有内容均依赖于Quarts，如有不兼容，适当修改，思路不变。）

1.画状态图。

        状态机编程的优点就是只需要状态图便可以完成题目要求。因此，第一步无疑是画出程序的状态图。

        通过电路图画状态图分为4个步骤：1.判断输出的类型；2.写出激励方方程，状态转换方程和输出方程；3.画状态表；4.画状态图。以上内容在数电教程，csdn和网络上都有明确详细的教程。在本博客中就不一一赘述了。

        如果不是状态图，而是一个具体案例，也可以画一个类状态图，以达到快速替换代码实现状态机编程的目的，由此可见状态图的重要性。

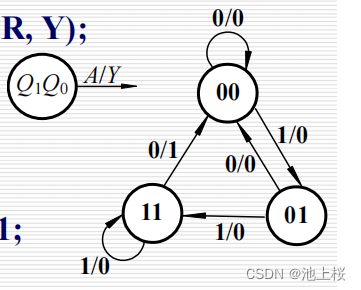

        状态图内容的大致如下图：

 （本图与后文代码无具体关联）。

2.套用代码模板。

module Temp1(clk,A,Z);
input clk,A;	//时钟和输入
output reg Z;	//输出
parameter S0=2'b00,S1=2'b01,S2=2'b10,S3=2'b11;	//四个状态
//状态机第一段///（用于根据输入进入下一个状态）
reg [1:0] current_state, next_state;	//根据需要可更改位数
always@(posedge clk)	//时钟上升沿行动
begin
	current_state <= next_state;	//进入下一个状态
end
/状态机第二段///（用于根据输入和目前状态获得输出和下一个状态）
always@(current_state,A)
begin
	case(current_state)	//case语句进行寻找现状态的具体值
		S0:
		begin
			Z<=0;			//穆尔型不受输入影响，放在if外
			if(A==1)
			begin			//如果为米利型则把Z放在if内，根据状态图赋值
				next_state<=S1;	//根据状态图可修改
			end
			else
			begin
				next_state<=S0;	//根据状态图可修改
			end
		end

		S1:						//以下内容修改方式同上
		begin
			Z<=1;
			if(A==1)
			begin
				next_state<=S3;
			end
			else
			begin
				next_state<=S0;
			end
		end

		S2:
		begin
			Z<=0;
			if(A==1)
			begin
				next_state<=S3;
			end
			else
			begin
				next_state<=S0;
			end
		end

		S3:
		begin
			Z<=0;
			if(A==1)
			begin
				next_state<=S2;
			end
			else
			begin
				next_state<=S0;
			end
		end
		endcase
end
endmodule

         代码的讲解已经放在注释里了，这里就不再重复了。

       考虑到快速解决问题，本代码模块没有使用复位。如果需要使用复位，可以参考网络和csdn上的其它博主的内容。就当练习一下吧。

        根据状态图可以直接把代码中的部分内容替换。

3.用状态机检查。

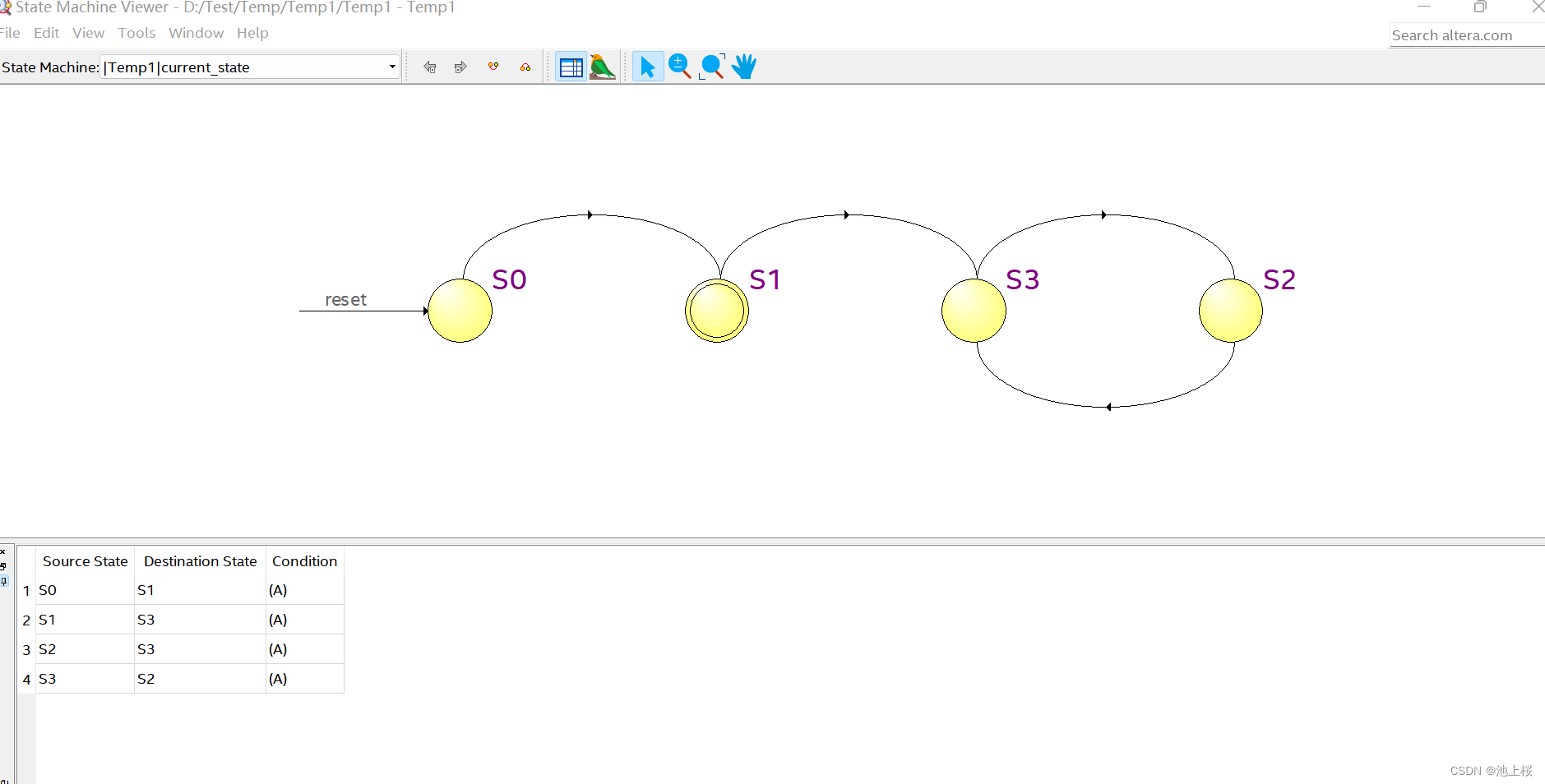

        点击Quarts中的Tools栏，选择Netlist Viewers，选择最下面的state machine viewers即可打开状态机栏。

 大致内容如上，可以通过状态机检查内容是否有误。

4.总结。

        状态机的硬件描述语言编程是有一套简单的万用模板的，学会后上手极其简单。

        弘扬开源精神，从大一做起~
