axvspan函数--Matplotlib

axvspan函数使用–Matplotlib

函数功能、函数语法与参数说明可平移至axhspan

函数功能： Add a vertical span (rectangle) across the axes.
                   在坐标系添加垂直区域（矩形）
The rectangle spans from xmin to xmax horizontally, and, by default, the whole y-axis vertically. The y-span can be set using ymin (default: 0) and ymax (default: 1) which are in axis units; e.g. ymin = 0.5 always refers to the middle of the y-axis regardless of the limits set by set_ylim.
矩形区域水平上范围从xmin到xmax，默认整个垂直y轴区域。y区域调整可以通过设置ymin（默认0） 与ymax（默认1）实现。ymin=0.5总是在y轴的中间。

函数语法： axvspan(xmin, xmax, ymin=0, ymax=1, **kwargs)

函数参数：
xmin: float；Lower x-coordinate of the span, in data units
                    浮点型，水平区域的左侧边界，以数据单位表示

xmax: float Upper x-coordinate of the span, in data units.
                    浮点型，水平区域的右侧边界，以数据单位表示

ymin: float, default: 0; Lower y-coordinate of the span, in y-axis units (0-1).
                    浮点型，默认值为0，取值[0,1] ; 区域y轴的下边界，以坐标单位表示
ymax： float, default: 1 Upper y-coordinate of the span, in y-axis units (0-1).
                    浮点型，默认值为1，取值[0,1] ; 区域y轴的上边界，以坐标单位表示

ymin,ymax是以比例表示的，取值在[0，1]之间。
**kwargs： Polygon properties，属性具体包含如下：

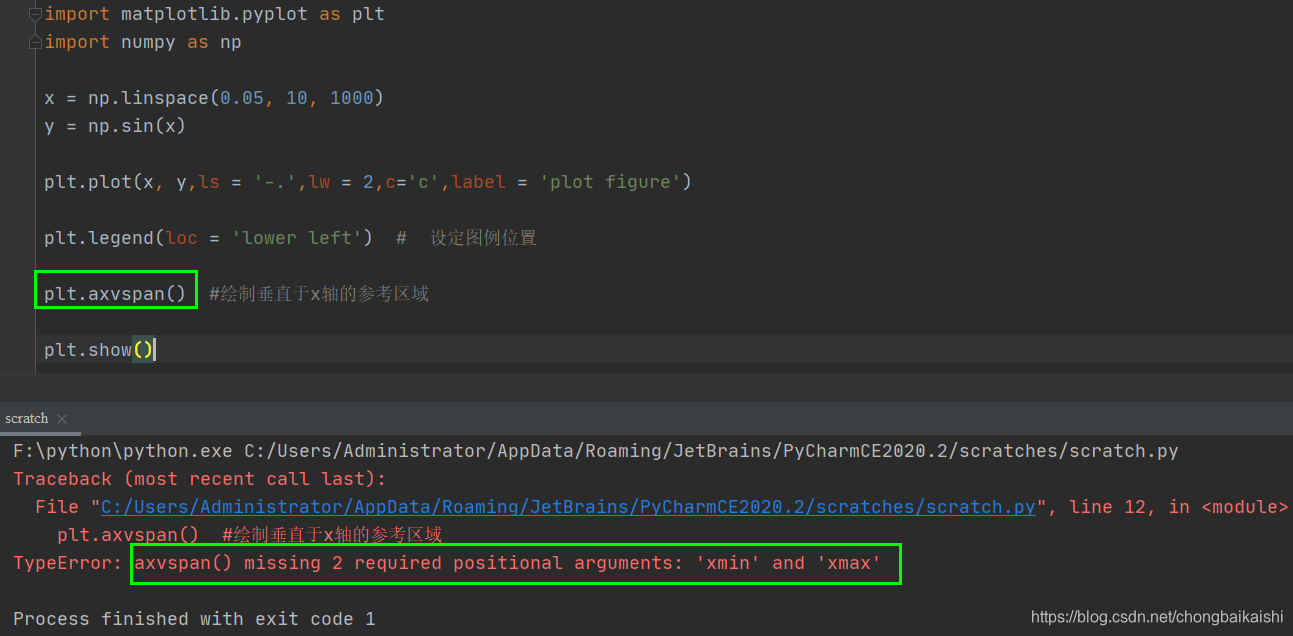

在axvspan函数中，xmin，xmax是必输参数，无默认值，不写会报错

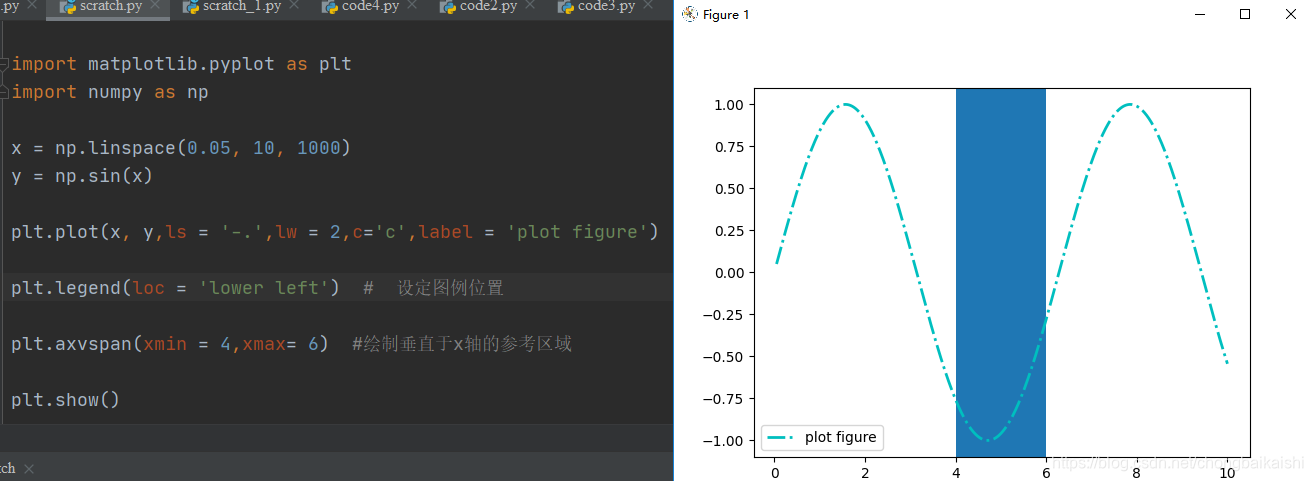

传入xmin，xmax设置区域的水平方向上的起始值与终止值，可以看到区域在水平方向上的4-6范围内，而竖直的y轴方向上则贯穿全部。

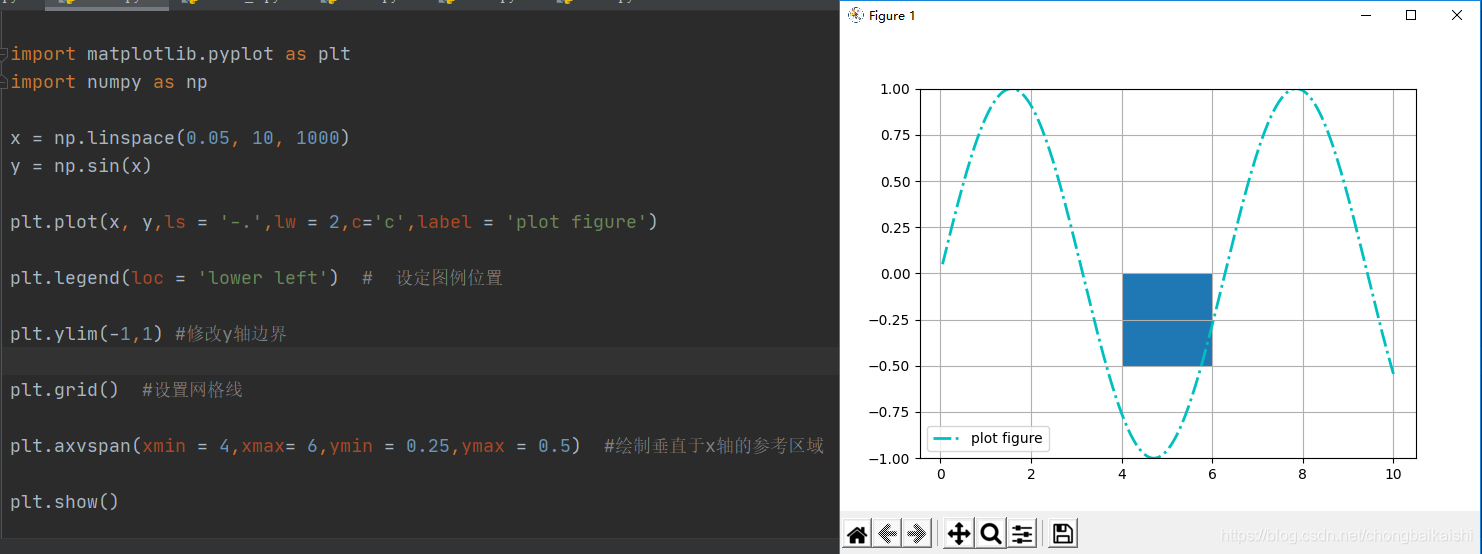

设置y轴方向的最大、最小值，修改默认整个y轴的区域设置，指定在y轴的区间，ymin=0.25,ymax=0.5,则y轴方向下边界为：y轴方向最小值+y轴区间长度* ymin,即$-1+(1-(-1))\ast 0.25=-0.5$,同理可得y轴方向上边界值。

修改参考与区域的颜色透明度
颜色通过color参数指定，
透明度通过alpha参数指定，alpha取值位于[0,1]之间，取值为0，区域完全透明，不可见；取（0，1]之间的值即可。

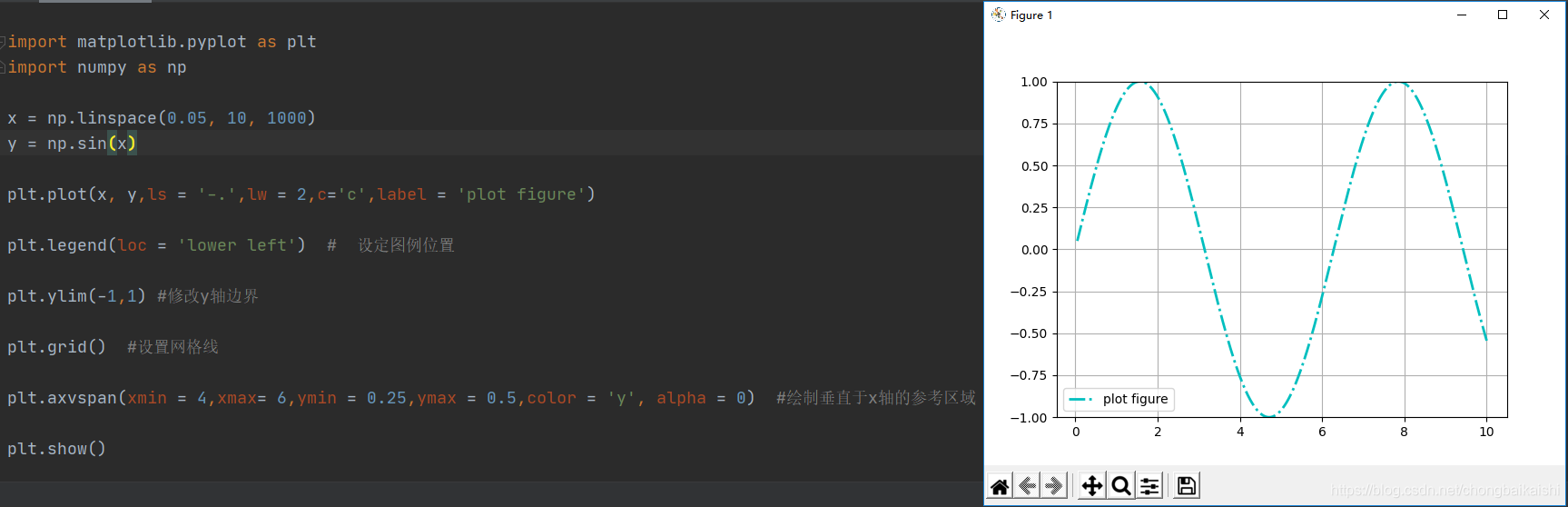

当alpha=0

当alpha=1

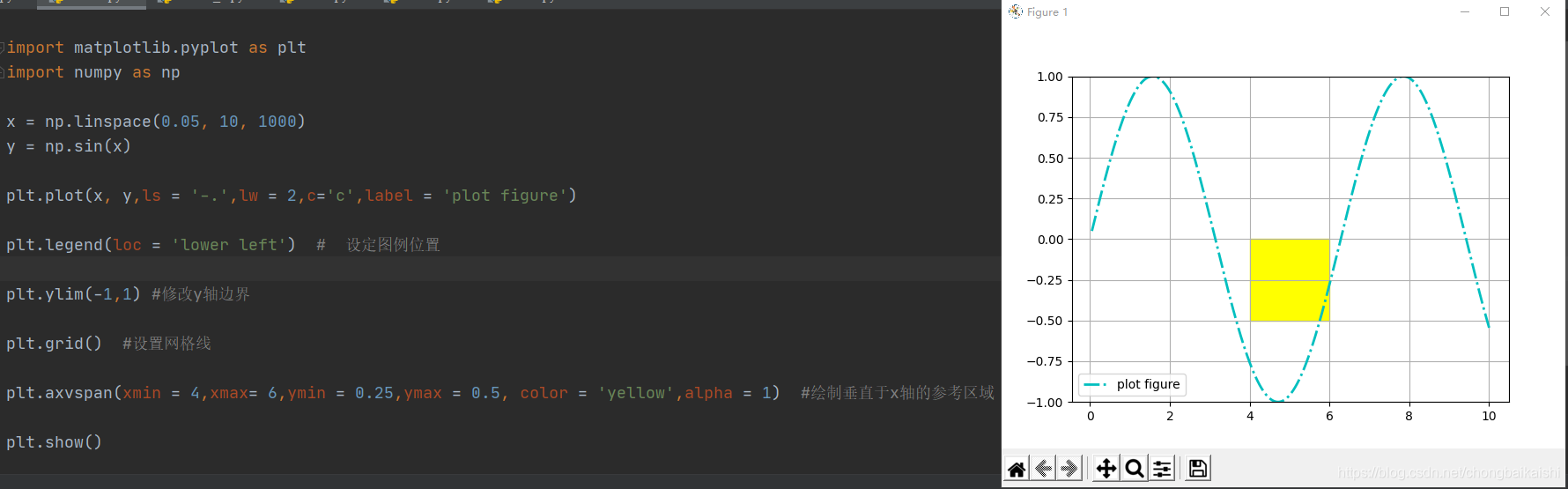

当alpha位于(0,1)之间，alpha = 0.3

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y,ls = '-.',lw = 2,c='c',label = 'plot figure')

plt.legend(loc = 'lower left')  #  设定图例位置

plt.ylim(-1,1) #修改y轴边界

plt.grid()  #设置网格线

plt.axvspan(xmin = 4,xmax= 6,ymin = 0.25,ymax = 0.5, color = 'yellow',alpha = 0.3)  #绘制垂直于x轴的参考区域

plt.show()

axhspan函数

函数功能： Add a horizontal span (rectangle) across the axis.
                   在坐标系添加水平区域（矩形）
The rectangle spans from ymin to ymax vertically, and, by default, the whole x-axis horizontally. The x-span can be set using xmin (default: 0) and xmax (default: 1) which are in axis units; e.g. xmin = 0.5 always refers to the middle of the x-axis regardless of the limits set by set_xlim.

矩形区域垂直上范围从ymin到ymax，默认整个水平x轴区域。x区域调整可以通过设置xmin（默认0） 与xmax（默认1）实现。xmin=0.5总是在x轴的中间。

函数语法： axhspan(ymin, ymax, xmin=0, xmax=1, **kwargs)

函数参数：

ymin： float Lower y-coordinate of the span, in data units.
                    浮点型，垂直区域的下边界，以数据单位表示
ymax： float Upper y-coordinate of the span, in data units.
                    浮点型，垂直区域的上边界，以数据单位表示
xmin： float, default: 0 Lower x-coordinate of the span, in x-axis (0-1) units.
                    浮点型，默认值为0，取值[0,1] ; 区域x轴的左边界，以坐标单位表示
xmax： float, default: 1 Upper x-coordinate of the span, in x-axis (0-1) units.
                    浮点型，默认值为1，取值[0,1] ; 区域x轴的右边界，以坐标单位表示
**kwargs： Polygon properties，具体可修改属性同上。

ymin,ymax是必输参数，无默认值。
xmin,xmax是以比例表示的，取值在[0，1]之间。

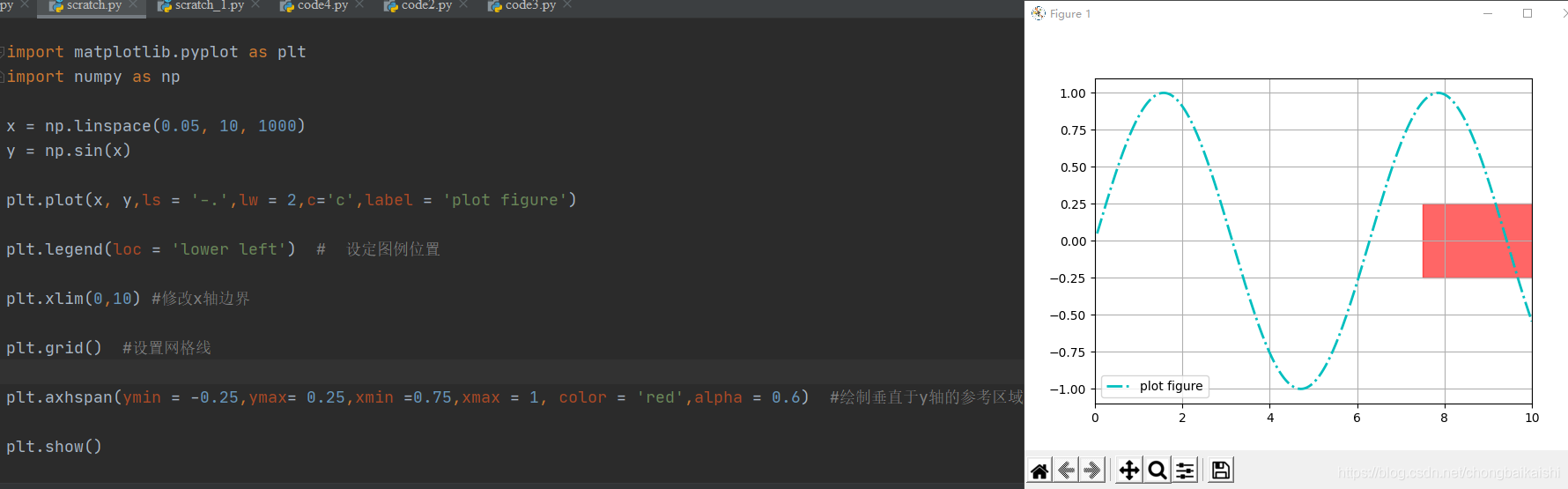

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y,ls = '-.',lw = 2,c='c',label = 'plot figure')

plt.legend(loc = 'lower left')  #  设定图例位置

plt.xlim(0,10) #修改x轴边界

plt.grid()  #设置网格线

plt.axhspan(ymin = -0.25,ymax= 0.25,xmin =0.75,xmax = 1, color = 'red',alpha = 0.6)  #绘制垂直于y轴的参考区域

plt.show()
