关于推挽电路单管需要承受2倍输入电压

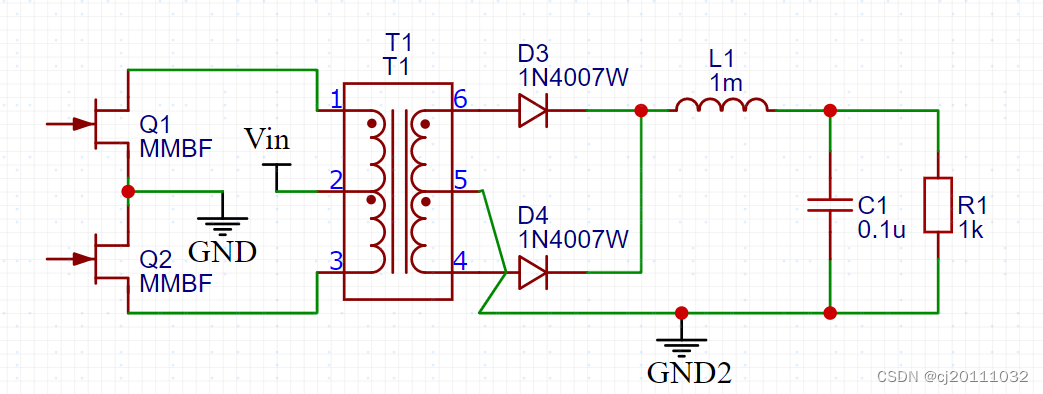

（上图参数是随便写的）

当Q2导通的时候，变压器T1 2脚对3脚会有 Vin电压；同时1脚对2脚会产生感应电动势V1-2=Vin，Q1的E脚因Q2导通，与T1的3脚相连；Q1的C脚与变压器T1的1脚相连，所以此时的Vce=Vin+Vin=2Vin ，断开的Q1会承受2倍的Vin
