推挽电路,是一个我们时常遇到的一种电路,或者听过的一种电路,比如设置单片机的输出模式时,就有推挽输出这种选项。

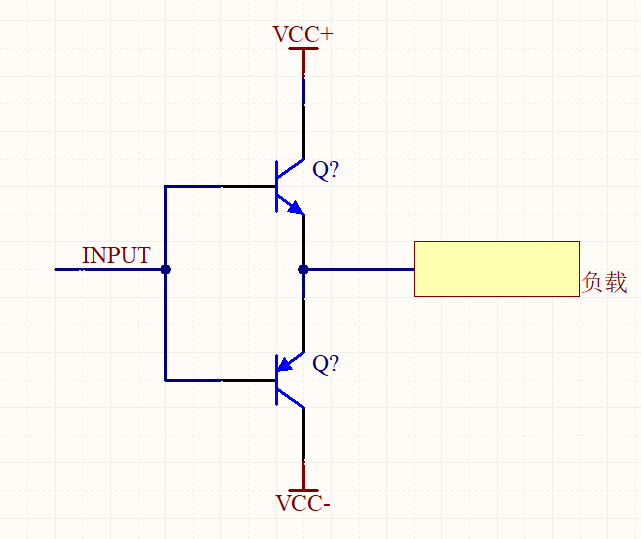

由双极型晶体管即三极管组成的推挽电路基本上就是下图所示。
而推完的路径无非就是两种,如图示:
具体的输入输出原理就不说了,这里有一个及其关键的问题,就是关于推挽电路下半部分运行的条件。
接下来就分析几种对于推挽中挽部分的观点,这里也是会让人产生疑惑的地方。

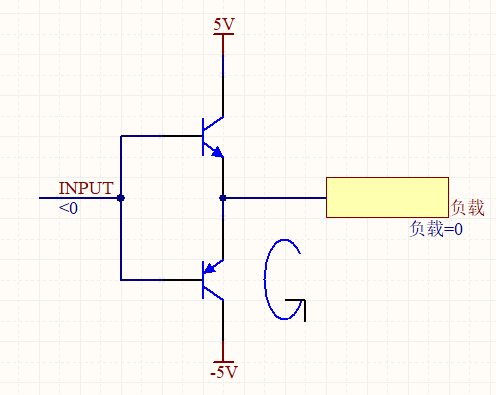

1、当输入小于0电平时,负载接地,推挽电路的下半部分才能产生电流流动。

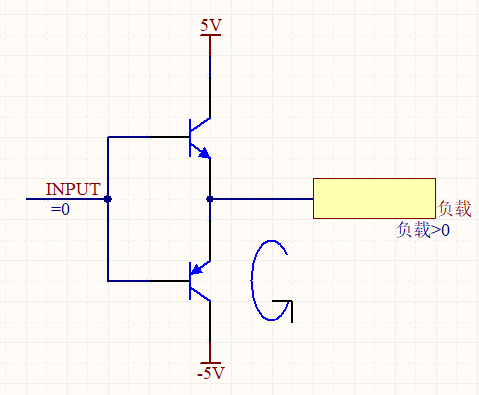

2、当输入等于0电平时,负载有一定的电压>0时,推挽电路的下半部分才能产生电流流动。

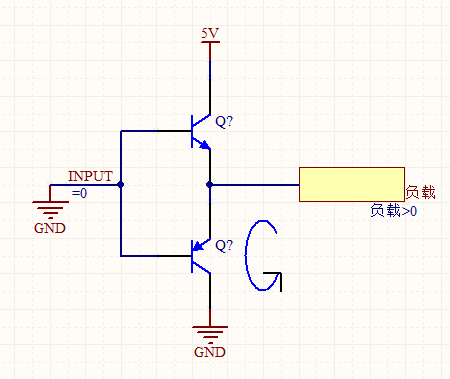

3、当输入等于0电平时,负载有一定的电压>0,推挽电路的负极端电压为0时,推挽电路的下半部分按理来说也才能产生一定的电流流动。

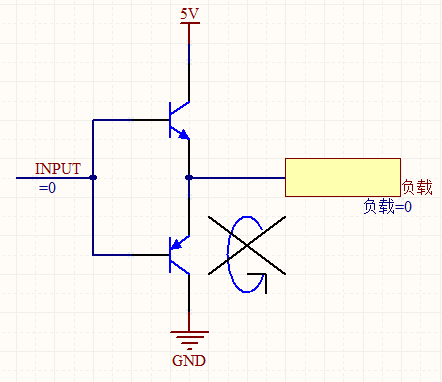

以上就是推挽电路挽电流的条件,而在有的条件下推挽电路的挽是不会起作用的。如下图:
如图,这种条件下,推挽电路的下半部分基本上没什么作用。
大家可以仔细观察对比,这种电路是我们常见的一种连接方式,在实际应用下,这种推挽下挽电路几乎没用,或者说举个例子,推挽电路驱动一个电机,而电机作为负载是无法产生电压的,所以按接地处理。这样,当输入低电平时,电机无法动作是肯定的。
会发现,最后一种推挽的连接方式,推可以产生大电流用来控制设备,而挽的作用仅仅是关闭电压停止设备而已。
不知道各位朋友有没有理解这个推挽电路的意思。可能有些表述不太准确,也可以尝试一下电路。
