1、概述

QGraphicsLineItem是Qt框架中用于绘制线条的一个类，它属于QGraphicsItem的子类，并专门用于在QGraphicsScene中绘制直线。QGraphicsLineItem提供了简单的接口来设置和获取线条的属性，如线条的位置、起始点和终止点、线条颜色、宽度等。通过QGraphicsLineItem，开发者可以在图形视图中实现复杂的图形绘制和交互功能。

2、重要方法

QGraphicsLineItem类提供了一些关键方法来设置和获取线条的属性：

QGraphicsLineItem(QLineF line = QLineF(0, 0, 0, 0))：构造函数，可以传递一个QLineF对象来初始化线条的位置和长度。如果不传递参数，则默认创建一条长度为0的线条。
setLine(const QLineF &line)：设置线条的起始点和终止点。通过传递一个QLineF对象来指定线条的位置和长度。
line() const：返回当前线条的QLineF对象，该对象包含了线条的起始点和终止点。
setPen(const QPen &pen)：设置线条的画笔。通过传递一个QPen对象来指定线条的颜色、宽度、样式等属性。
pen() const：返回当前线条的画笔。
boundingRect() const：返回线条的边界矩形。这个矩形用于碰撞检测和绘制时的裁剪。
shape() const：返回线条的形状。这通常是一个QPainterPath对象，用于精确描述线条的几何形状。

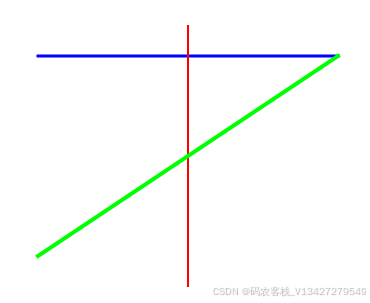

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsLineItem>

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    // Create a scene
    QGraphicsScene *scene = new QGraphicsScene();
    scene->setSceneRect(0, 0, 400, 300);

    // Create some line items
    QGraphicsLineItem *horizontalLine = new QGraphicsLineItem(50, 50, 350, 50);
    horizontalLine->setPen(QPen(Qt::blue, 3));
    scene->addItem(horizontalLine);

    QGraphicsLineItem *verticalLine = new QGraphicsLineItem(200, 20, 200, 280);
    verticalLine->setPen(QPen(Qt::red, 2));
    scene->addItem(verticalLine);

    QGraphicsLineItem *diagonalLine = new QGraphicsLineItem(50, 250, 350, 50);
    diagonalLine->setPen(QPen(Qt::green, 4));
    scene->addItem(diagonalLine);

    // Create a view and show it
    QGraphicsView *view = new QGraphicsView(scene);
    view->setRenderHint(QPainter::Antialiasing);
    view->resize(420, 320);
    view->show();

    return app.exec();
}
