一、万语始于HelloWorld，万物基于点灯之瑞萨RX23E-A介绍

NO.	目的	系列	型号
1	介绍
2	功能展示	瑞萨RZN2L工业以太网	RZN2L
3	快速上手	“万语始于HelloWorld，万物基于点灯之”	RA2L1 RX23E-A
4	产品开发	“从0开始卷出一个新项目之”	RA6M5 RZN2L
5	功能对比

一、RX23E-A MCU 24位ΔΣADC实战培训

一周前，非常幸运参加线下培训 | 瑞萨电子RX23E-A MCU高精度测量应用实战培训

• 介绍RX23E-A介绍和应用

• DSADC和AFE的理论知识

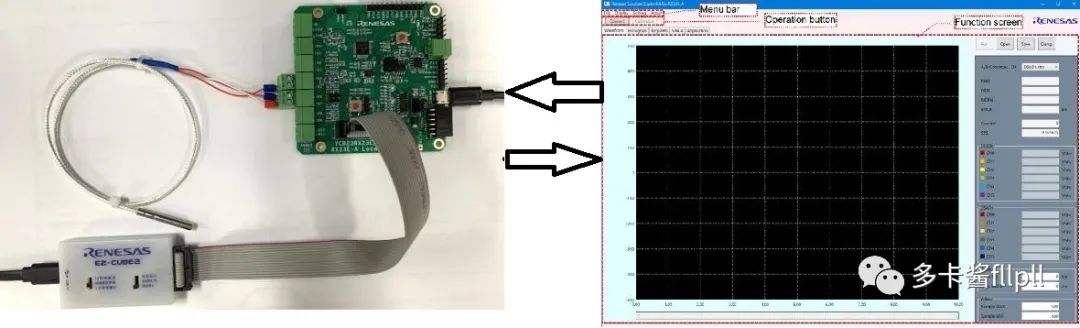

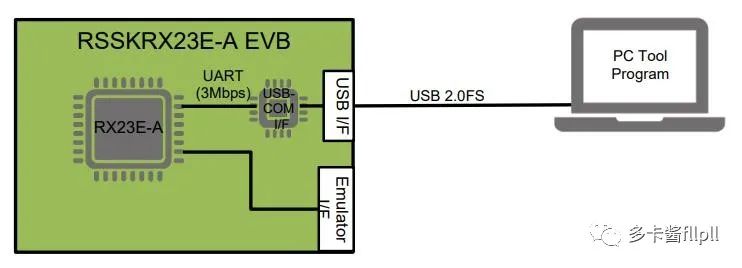

• RX23E-A三线RTD实验






二、RX23E-A MCU介绍

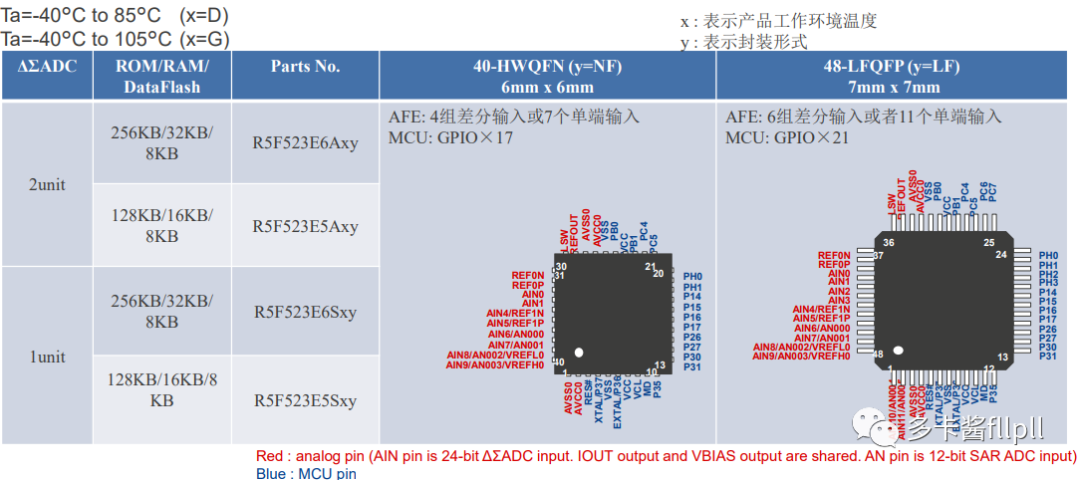

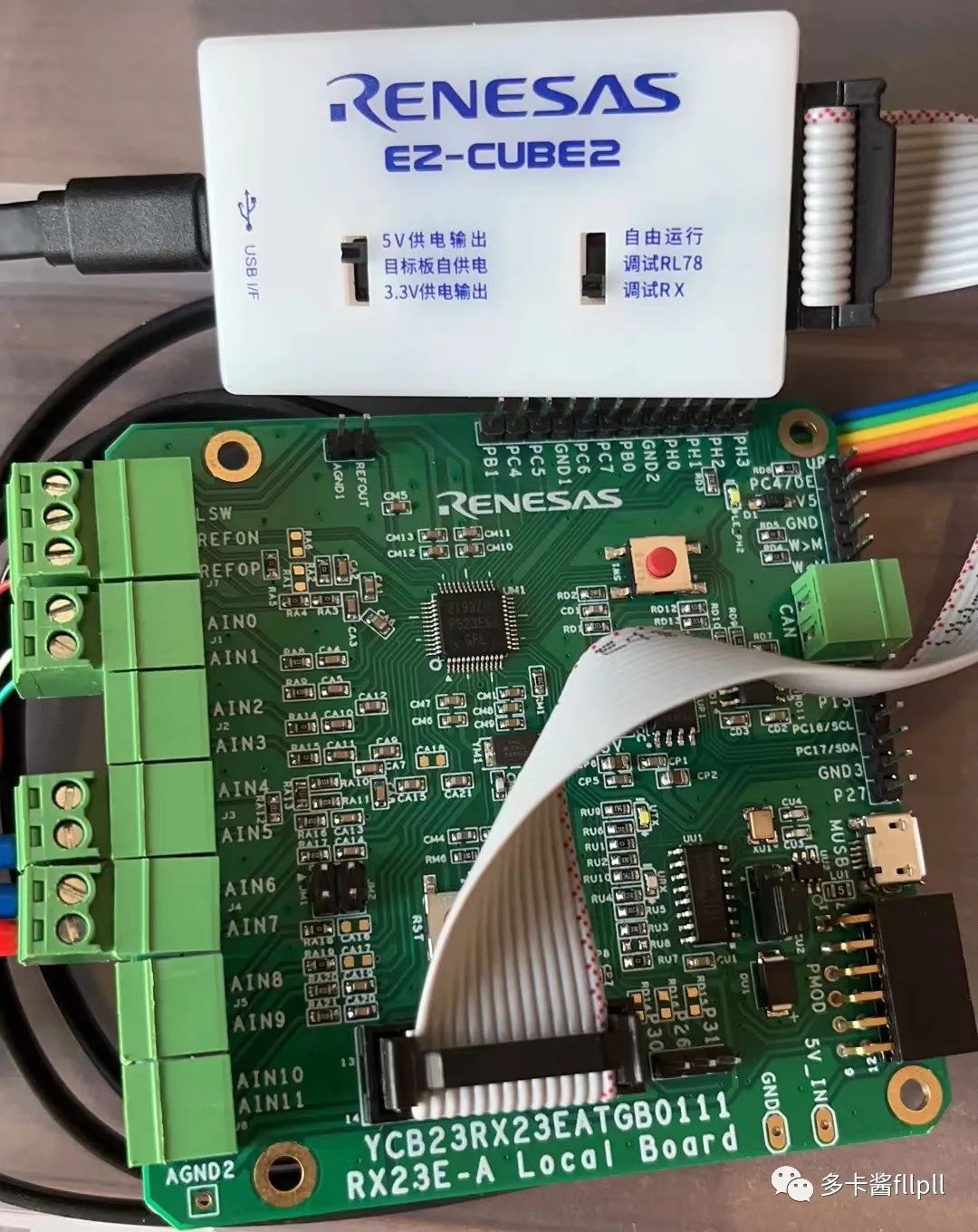

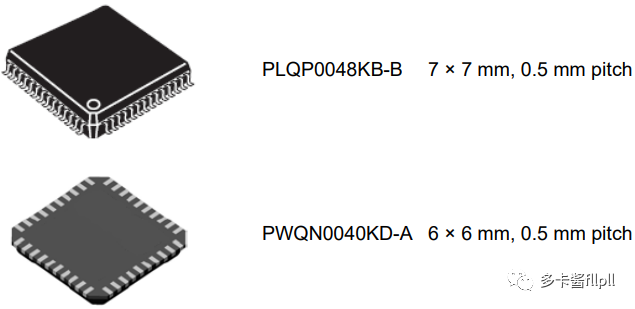

2.1 外观与封装

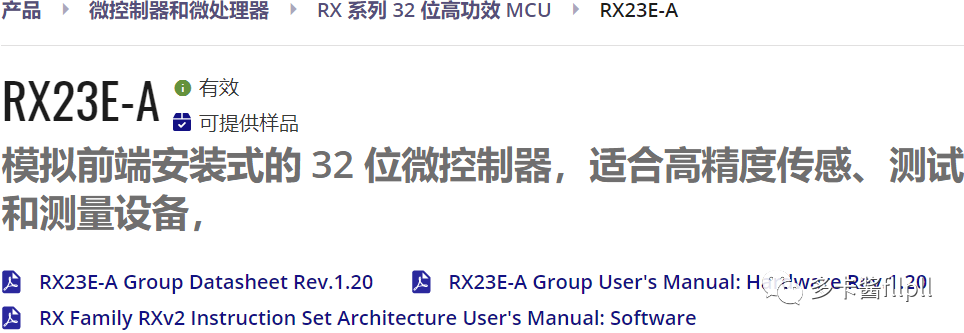

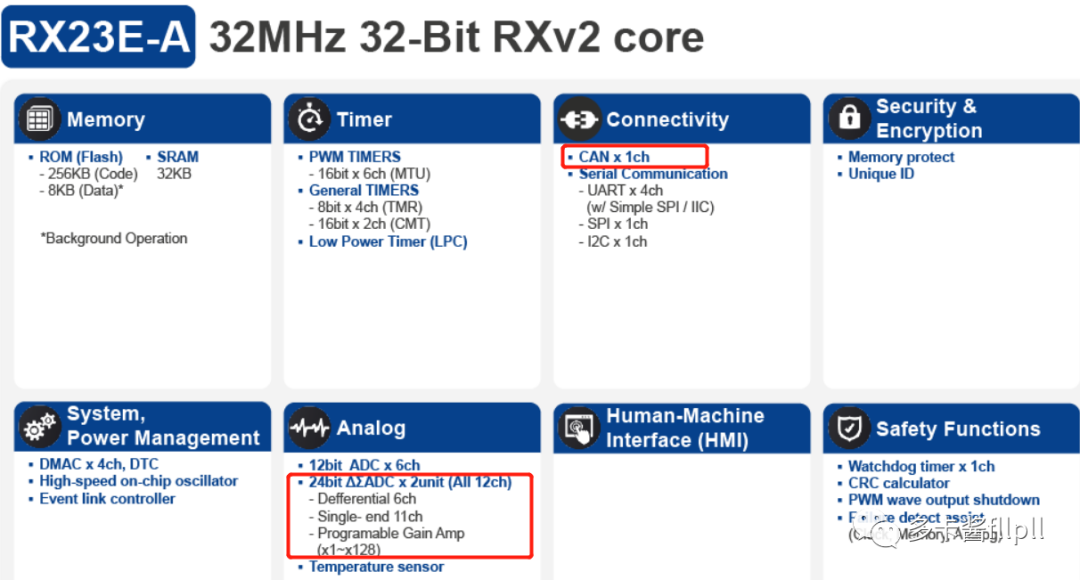

2.2 官方介绍

• 双 24 位 delta sigma 模数转换器：高达 23 位的有效分辨率，可编程数据速率为 7.6 sps 至 15,625 ksps

• PGA：轨到轨模拟输入，增益 1 至 128 倍，失调漂移 10 nV/°C，增益漂移 1 ppm/°C

• 基准电压源：10ppm/°C的低温漂特性，具有良好的温度稳定性

• 励磁电流源：匹配可编程电流源

• CPU：32 位 RXv2 (32 MHz)

• 数字信号处理的 DSP/FPU

• 接口：SPI x 1 通道、UART x 4 通道、I2C x 1 通道、CAN x 1 通道

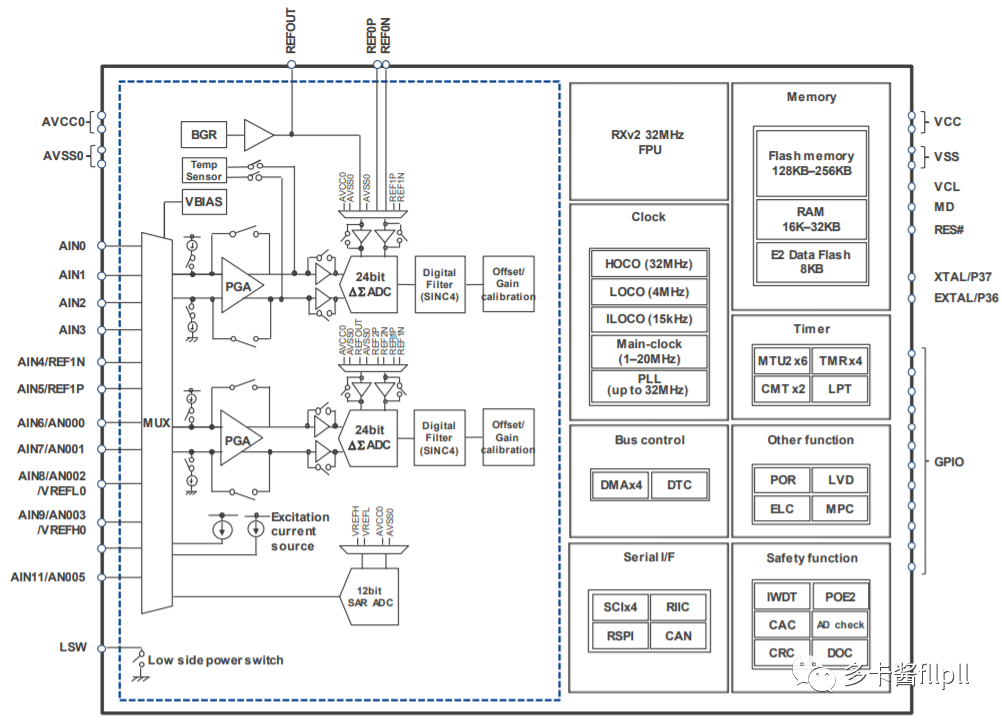

2.3 芯片框图

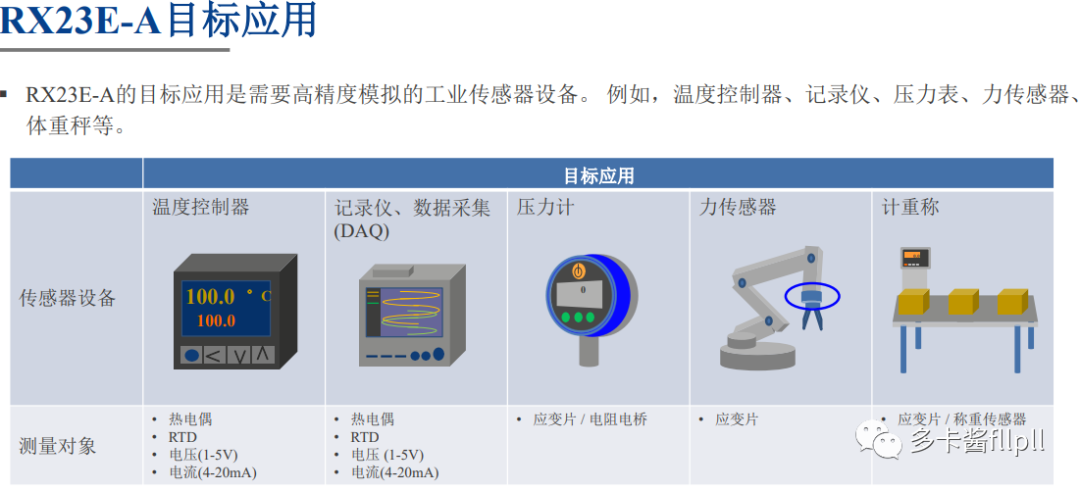

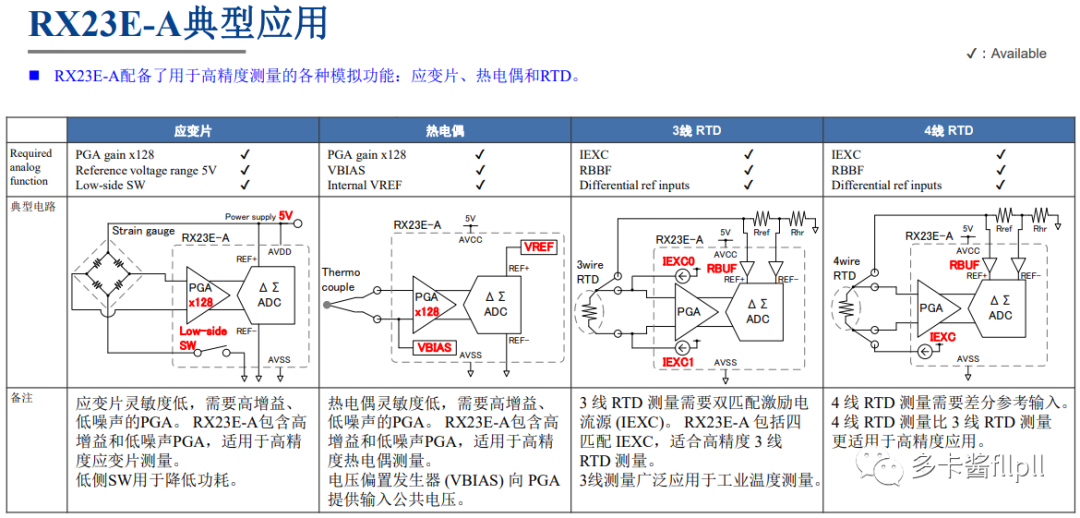

2.4 目标应用

• “日常生活见不到的高精度传感器”

• 精密工业温度控制

•

•

• 工业传感器网络解决方案

• 隔离式多通道传感解决方案

• 珀尔帖冷却器

• Industrial Ethernet and Fieldbus

• IO-Link 设备解决方案

• 精准重量称（Scale-IT）

• 无线多通道隔离数据记录器

• Force Sensor Solution

• 力传感器解决方案

• Torque Control Solution

• 转矩控制解决方案

2.5 下一代RX23E-B

型号	输入电压	转换速度
RX23E-A	5V	31.25kSPS
RX23E-B	5V&±10v	125kSPS

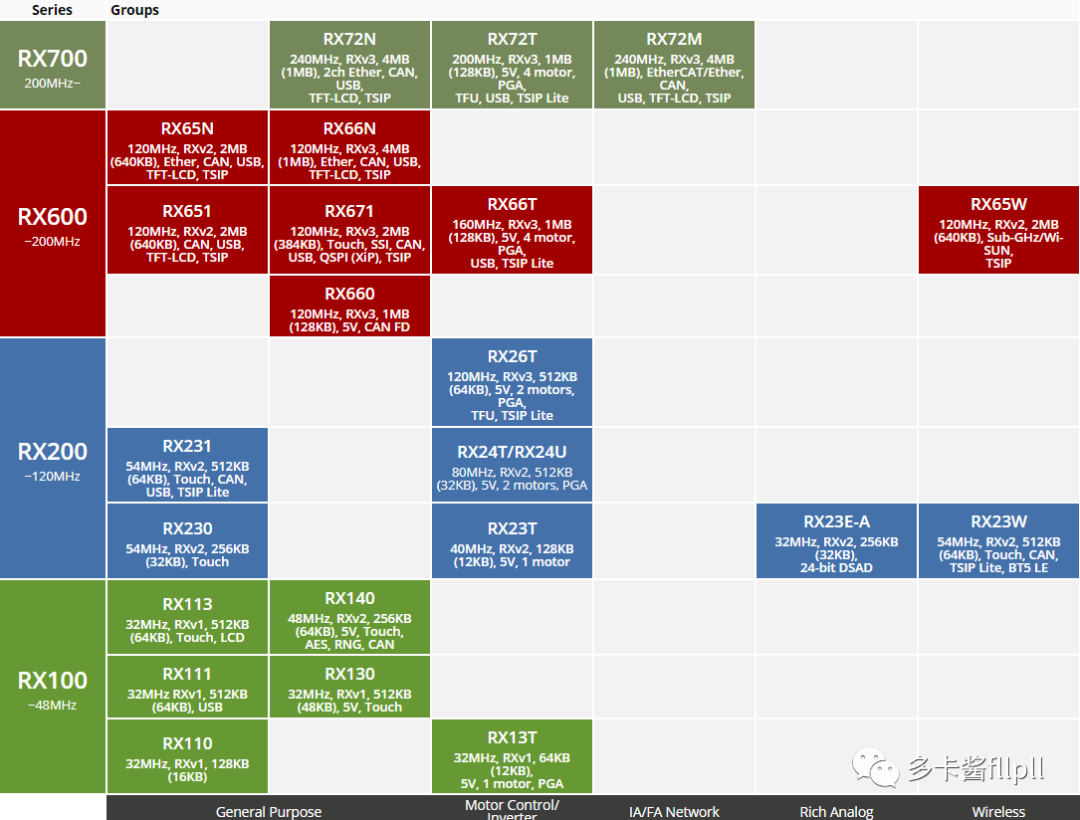

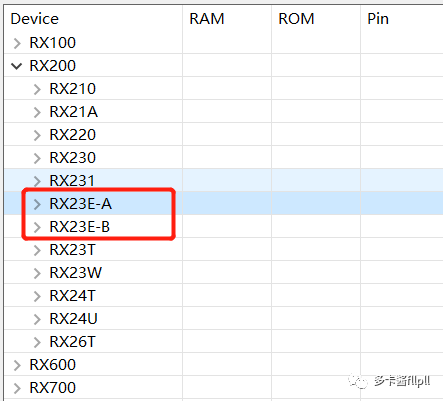

2.6 RX系列

• RX产品家族特性https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/rx-32-bit-performance-efficiency-mcus/rx-features
