- Keyword关键字
Raspberry Pi树莓派, GPIO 通用IO, open drain output漏极输出
- Motivation动机
项目中有一个pwm控制的电机,需要漏极开路[8]( An open collector is a common type of output found on many integrated circuits (IC), which behaves like a switch that is either connected to ground or disconnected.)作为输入。控制端采用raspberry pi3.
也就是说需要raspberry pi3输出一个漏极开路的PWM信号
然而在raspberry pi3中没有现成的解决方案提供漏极开路输出pwm信号[5]
找到RPi.GPIO.PUD_OFF功能[7](输入高阻,相当于断开),于是我们通过输入高阻,输出低电平和延时自行搭建漏极开路输出pwm信号。
- Precondition前提
raspberry pi3+(2018-10-09-raspbian-stretch, raspberry pi基本操作超出本文档范围,请参考[1])
RPi.GPIO[2](安装 pip install RPi.GPIO, 关于pip参见[3] )
python3

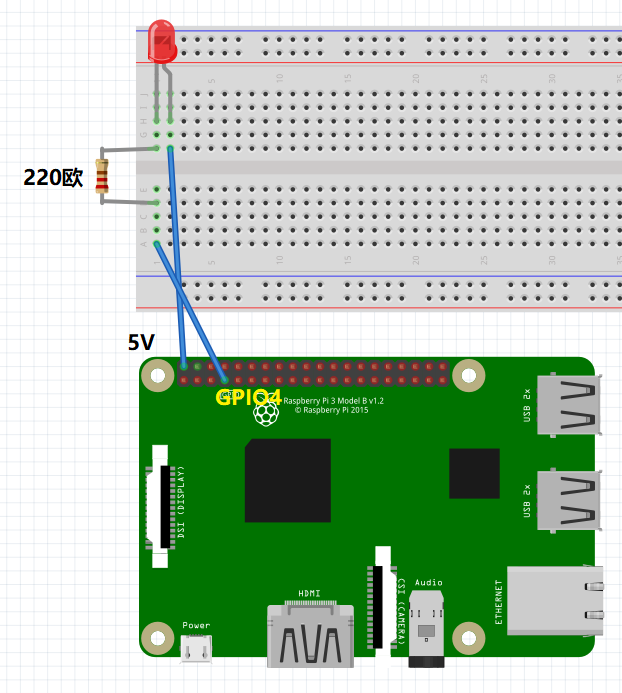

- Circuit Diagram电路
- Code代码
代码主要参考[4],如果python2.x,请将input()改为raw_input()
import RPi.GPIO as GPIO
import time
pwm_pin =4
GPIO.setmode(GPIO.BCM)
def buzz(pitch, duration, dutyratio):
period = 1.0 / pitch
delay = period * dutyratio
cycles = int(duration * pitch)
for i in range(cycles):
GPIO.setup(pwm_pin, GPIO.IN, pull_up_down=GPIO.PUD_OFF)
time.sleep(delay)
GPIO.setup(pwm_pin, GPIO.OUT)
GPIO.output(pwm_pin, False)
time.sleep(period-delay)
while True:
pitch_s = input("Enter Pitch (1 to 1000): ")
pitch = float(pitch_s)
duration_s = input("Enter Duration (seconds): ")
duration = float(duration_s)
dutyratio_s = input("Enter dutyratio (>0,<1): ")
dutyratio = float(dutyratio_s)
buzz(pitch, duration,dutyratio)
