Multisim14.0仿真（四十九）共阴极/阳极7段数码管驱动设计

已于 2025-05-07 20:01:53 修改
阅读量3.8k 收藏 3
点赞数
分类专栏： Multisim仿真应用设计 文章标签： 嵌入式硬件
于 2024-02-04 14:10:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/corlin6688/article/details/136024935
版权
本文详细介绍了74LS47/48芯片在嵌入式硬件中的应用，作为七段数码管译码器驱动器，用于数字电路和单片机显示系统。内容包括芯片简介、引脚说明、内部逻辑框图、真值表以及共阳极和共阴极数码管的驱动原理图和仿真运行情况。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、74LS47/48简介：

        74LS47/48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中.

二、74LS47/48引脚说明及定义：

        7段显示译码器74LS47/48是输出低/高电平有效的译码器，74LS47/48除了有实现7段显示译码器基本功能的输入(DCBA)和输出(Ya～Yg)端外，还有灯测试输入端(LT)和动态灭零输入端(RBI)，以及既有输入功能又有输出功能的消隐输入/动态灭零输出(BI/RBO)端。

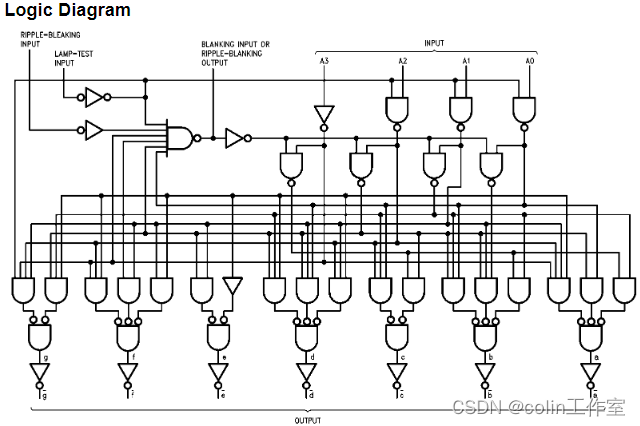

三、74LS47内部逻辑框图：

四、74LS48内部逻辑框图&

了解本专栏 订阅专栏 解锁全文 超级会员免费看
