充磁机充磁电路

材料：

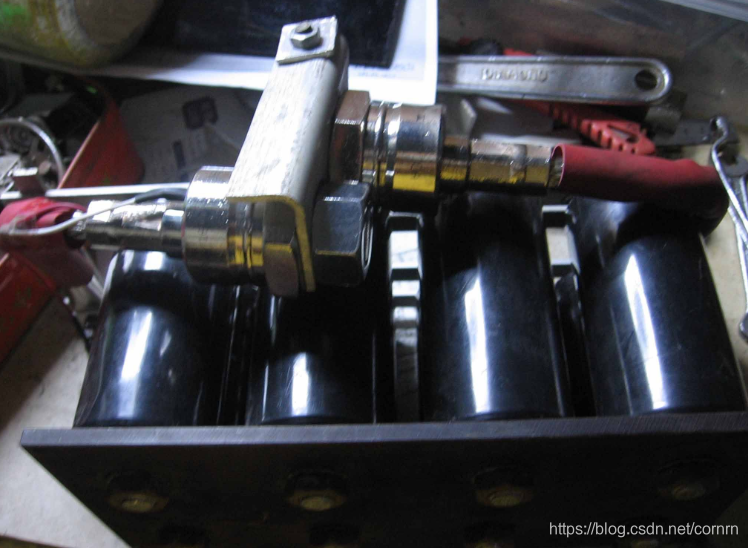

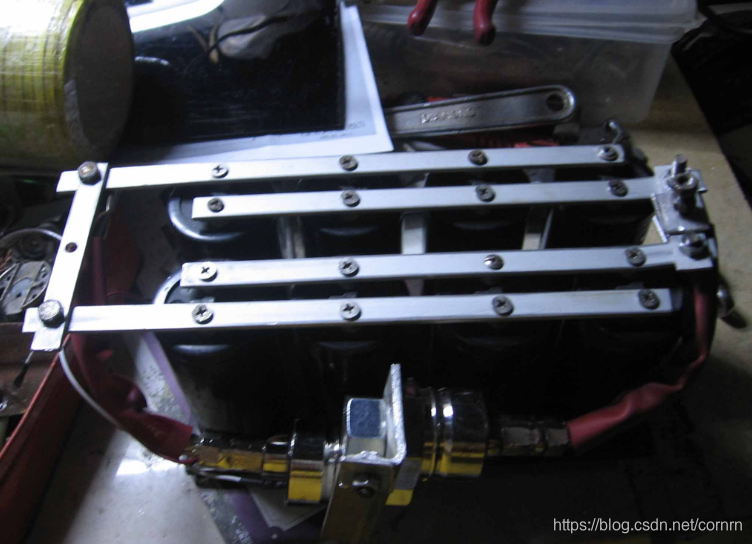

680U /400V电解电容  8个

300A /1600V二极管   1个

300A /1600V单向可控 1个

5X2MM扁铝线20米

3A/700V整流桥      1个

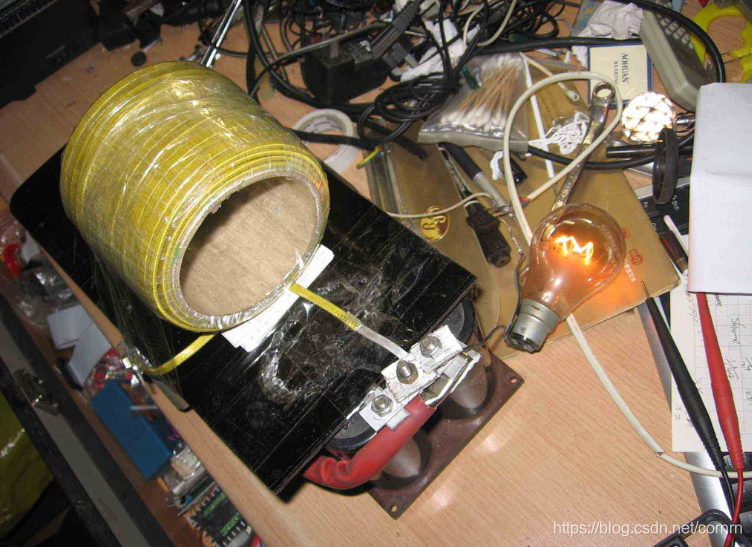

220V 40W灯泡       1个

封箱胶内纸筒        2个

电池                1个

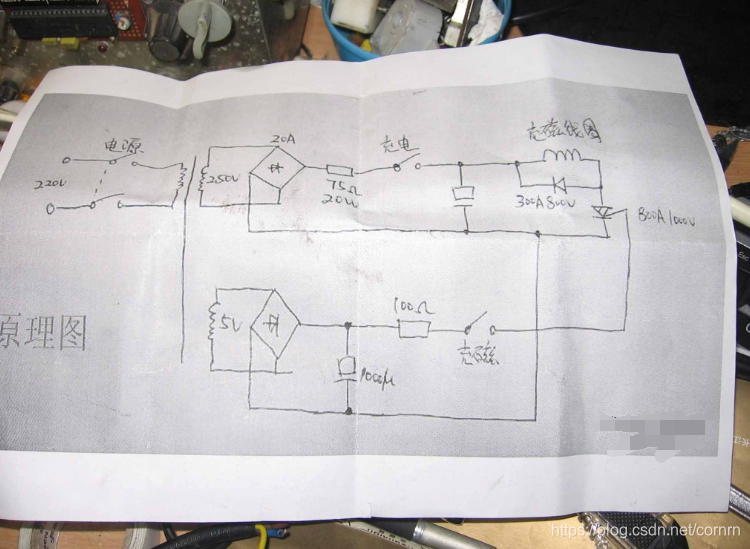

电路图是坛子里拿的

10平方的铝线比6平方的铜线过流大，线的电阻很小的，阻抗是来自线圈的感抗，所以没比要用铜线，

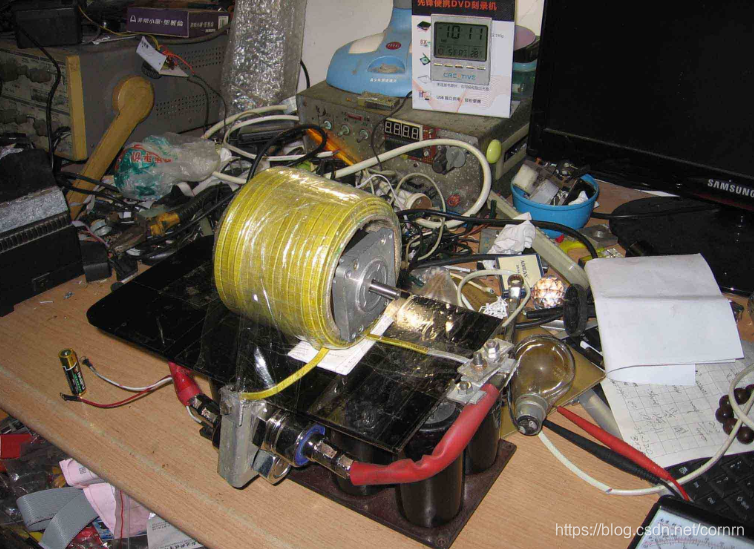

电容充电到100V左右时进行充磁，完全没作用，冲到300V时，充磁非常成功，本来打算再把电压提高的，看来已经没有这必要，省得多个变压器来提升电压，我的步进电机是坛子里的好友转让的，是山羊5相60加长的电机，有85CM长的，收的时候一个磁阻很大，一个很小，现在两个都一样了。

制作：（有这方面用途的朋友可以尝试，但一定要注意安全，）

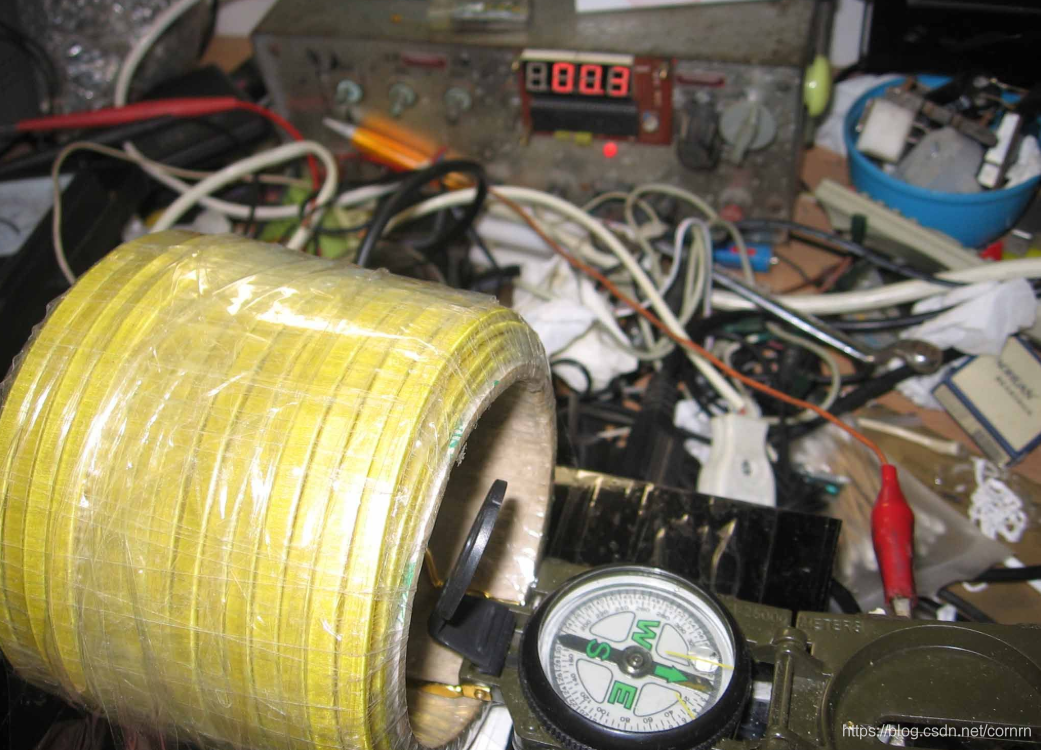

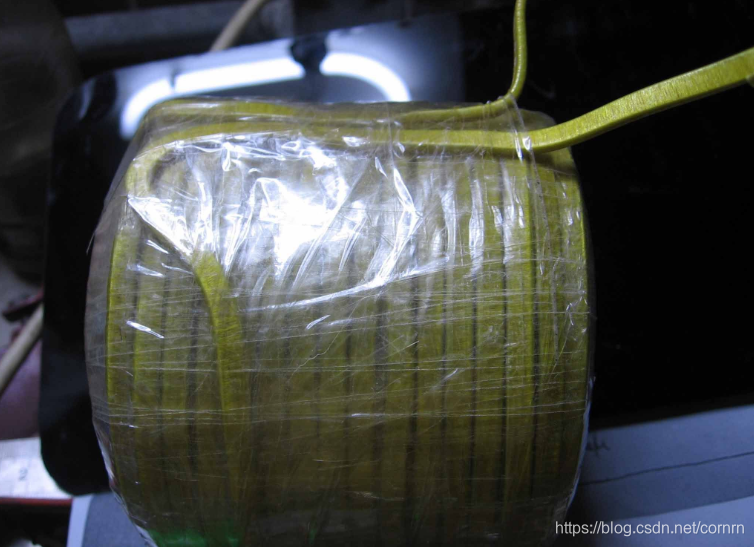

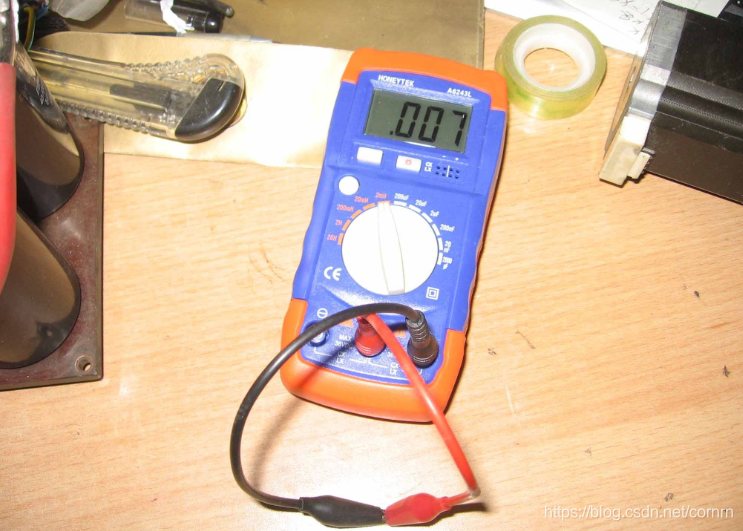

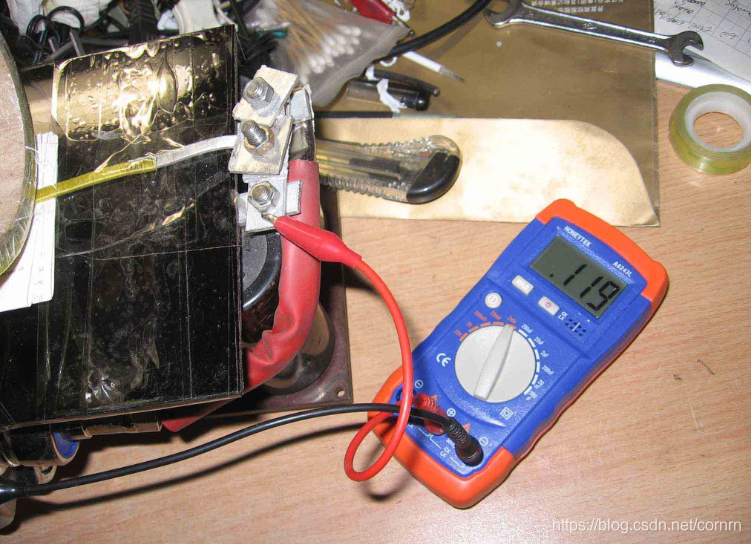

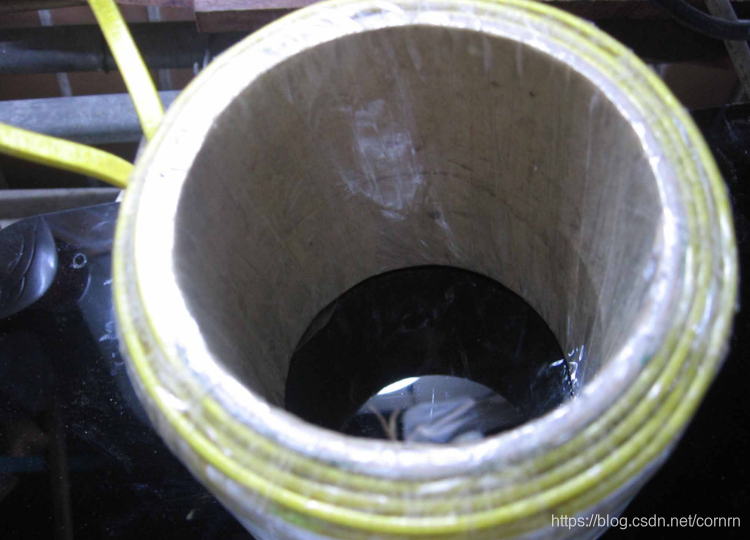

首先用两个纸筒叠起来，用胶纸沾好作为线圈的骨架，我大概绕了60多圈，具体没数，感抗大概是112微亨，不多说了，上图

由于第一次上传，不熟悉，图片摆放有电乱，大家慢慢看好了。
