HP Z系列工作站内存的使用

HP Z系列工作站内存的使用

一、内存基本知识：
1、DDRSDRAM(Double Data Rate SDRAM）简称DDR，也就是“双倍速率SDRAM”的意思。DDR可以说是SDRAM的升级版本，DDR在时钟信号上升沿与下降沿各传输一次数据，这使得DDR的数据传输速度为传统SDRAM的两倍。
2、RDIMM即Registered DIMM，表示控制器输出的地址和控制信号经过Reg寄存后输出到DRAM芯片，控制器输出的时钟信号经过PLL后到达各DRAM芯片 UDIMM即Unbuffered DIMM，表示控制器输出的地址和控制信号直接到达DIMM上的DRAM芯片。
3、第一，二，三代DDR（Double Data Rate）内存则采用数据读写速率作为命名标准，并且在前面加上表示其DDR代数的符号，PC-即DDR，PC2=DDR2，PC3=DDR3。DDR一代内存，也就是DDR，为双倍并发，也就是常说的2倍速内存；而DDR2为四倍并发，也就是常说的4倍速内存；而DDR3为八倍并发，也就是常说的8倍速内存。ddr2内存传输带宽：4.3GB/sec、5.3GB/sec和6.4GB/sec;PC2 4300、PC2 5300和PC2 6400。DDR3相比起DDR2有更低的工作电压，从DDR2的1.8V降落到1.5V，性能更好更为省电；DDR2的4bit预读升级为8bit预读。
4、CL延迟：CL是CAS Latency的缩写，指的是内存存取数据所需的延迟时间，用4个连着的阿拉伯数字来表示一个内存延迟，例如2-2-2-5。其中，第一个数字最为重要，它表示的是CAS Latency，也就是内存存取数据所需的延迟时间。第二个数字表示的是RAS-CAS延迟，接下来的两个数字分别表示的是RAS预充电时间和Act-to-Precharge延迟。而第四个数字一般而言是它们中间最大的一个。

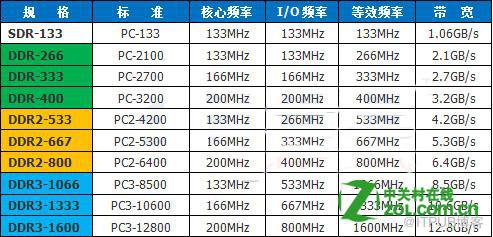

5、规格

7、 内存模式：通道交织， DDR3控制器有两种映射模式：非交织映射和交织映射(interlave). 交织映射，即双通道内存技术，当访问在控制器A上进行时，控制器B为下一次访问做准备，数据访问在两个控制器上交替进行，从而提高DDR吞吐率。支持128byte,256byte,512byt
