IBAS110A型MSTP设备是烽火通信科技股份有限公司自主开发的有源光网络接入设备，是一种应用于边缘网络的MSTP传输设备，线路接口为STM-1或STM-4。IBAS110A 采用高集成度设计，仅2U高度,设备可以提供两块扩展盘，以满足设备扩容等网络调整的需要。系统盘支持32 路E1、8 个以太网口（10/100M）。f（f/Debug）接口与PC 机相连，采用RS232 接口。当上层管理网络尚未建立时，或者在设备维护需要时，供设备调试和维护时使用。设备在配置成 STM-1 设备时提供
通道保护。设备支持75Ω或120Ω接口，可通过系统盘中的跳塞来选择。
*系统支持线路1和线路2之间的线路保护、两纤复用段环保护和VC4/VC3 / VC12通道保护。
155M系统盘在网管上要配置两块盘，分别为：SMU和S155的。
110A 用小网管配置：（大网管：OTNM 2000 网管系统）
进入小网管 EMS界面（ PW:abc3），鼠标放在 S155 单盘上点击右键，选择‘单盘配置’。修改配置，如屏蔽某个通道， 需先写入内存（当前 生效？ ），再“下载”（永久生效，重启也不会丢失配置 ）完成后生效。
实际中IBAS 110A配置：设备类型ADM;2纤环回
注：
*Trib.3 和 Trib.4 是指的 S155 系统盘上的前16个和后16个2M支路。
*IBAS110A的通道保护，交叉中同样要做“并发选收”，全局变量中要写上保护，但是应是setp west.1.1/n8，即保护“主下话方向的群路”。
*AggPass 最好配置为 NO，同时在交叉界面上手动作上“低阶直通”。
下图中反应的问题：
*：图右边SDH1004的低阶通道保护使能设置为：关，所以造成冗余备份光路失效的问题，原因是当初配置时“ 写入内存”，当前立即 生效 ，但忘了“下载”，断电重启后又变回“关”状态。应该设置成“东向保护”。
SDH信号的帧结构：
STM-N信号帧结构的安排应尽可能使支路低速信号在一帧内均匀地、有规律的分布。这样便于实现支路的同步复用、交叉连接（DXC）、分/插和交换，说到底就 为了方便的从高速信号中直接上/下低速支路信号。复用的方法主要通过字节间插复用方式来完成的，复用的个数是4合一，即4×STM-1→STM-4，4×STM-4→STM-16。在复用过程中保持帧频不变（8000帧/秒），这就意味着高一级的STM-N信号是低一级的STM-N信号速率的4倍。当前运用得最多的复用方式是将2Mbit/s信号复用进STM-N信号中，它也是PDH信号复用进SDH信号最复杂的一种复用方式。
SDH网络的常见网元：
SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。
TM——终端复用器：终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件
ADM——分/插复用器：分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，是一个三端口的器件。ADM有两个线路端口和一个支路端口。两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为 西（W）向、东向（E）两个线路端口。ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。
REG——再生中继器：REG是双端口器件，只有两个线路端口——W、E。光传输网的再生中继器有两种，一种是纯光的再生中继器，主要进行光功率放大以延长光传输距离；另一种是用于脉冲再生整形的电再生中继器，主要通过光/电变换、电信号抽样、判决、再生整形、电/光变换，以达到不积累线路噪声，保证线路上传送信号波形的完好性。
DXC——数字交叉连接设备：数字交叉连接设备完成的主要是STM-N信号的交叉连接功能，它是一个多端口器件，它实际上相当于一个交叉矩阵，完成各个信号间的交叉连接
网络自愈功能：
为达到网络自愈功能除了设备具有DXC功能（完成将业务从主用信道切换到备用信道）外，还需要有冗余的信道（备用信道），冗余设备（备用设备）。
环网——自愈环：
所谓自愈是指在网络发生故障（例如光纤断）时，无需人为干预，网络自动地在极短的时间内（ITU-T规定为50ms以内），使业务自动从故障中恢复传输，使用户几乎感觉不到网络出了故障。其基本原理是网络要具备发现替代传输路由并重新建立通信的能力。当网络发生自愈时，业务切换到备用信道传输，切换的方式有恢复方式和不恢复方式两种。
*二纤双向 通道保护环：通常利用收端是否收到简单的TU-AIS(支路单元告警指示信号，整个TU为全“1”（包括TU指针）)信号来决定该 通道是否应进行倒换。
国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
*串口配置文件：
C:/EMS_f/Dms.dat
*系统支持线路1和线路2之间的线路保护、两纤复用段环保护和VC4/VC3 / VC12通道保护。
155M系统盘在网管上要配置两块盘，分别为：SMU和S155的。
110A 用小网管配置：（大网管：OTNM 2000 网管系统）
进入小网管 EMS界面（ PW:abc3），鼠标放在 S155 单盘上点击右键，选择‘单盘配置’。修改配置，如屏蔽某个通道， 需先写入内存（当前 生效？ ），再“下载”（永久生效，重启也不会丢失配置 ）完成后生效。

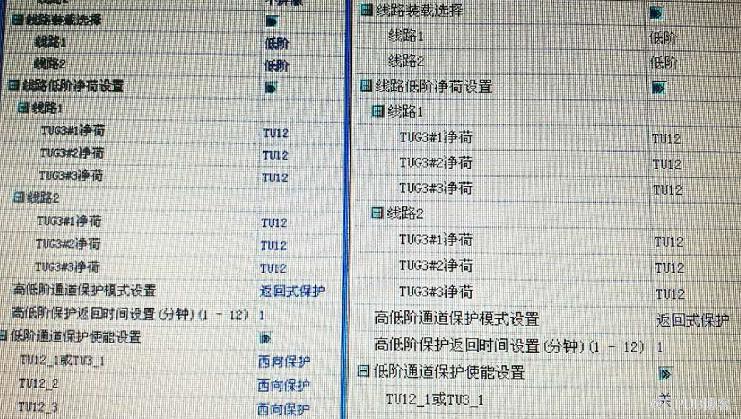

- 线路装载选择：用于设置STM-1线路1和2的VC4中装载高阶VC4业务还是低阶VC3/VC12业务。
- 线路低阶净荷设置：用于设置当STM-1线路1和2用作低阶时, 其VC4中的3个TUG3中装的是TU3或是TU12。
- 高低阶通道保护模式设置：用于配置通道保护实施方式。“返回式保护”意思是指，主用损坏时，业务导向备用，当主用线路恢复时，业务就返回到主用。“不返回式保护”意思是指，主用损坏时，业务导向备用，只有备用线路损坏时才导向主用。我们的设备只支持返回式保护，不支持“不返回式保护”。
- *低阶通道保护使能设置：用于设置受保护的每一个低阶通道的保护功能启动或关闭。如果设置了通道保护则该选项必须将相应的群路时隙配置为‘开’。（这个选项相当于大网管交叉界面中的west.01.01-10 protect）
- 2M 支路屏蔽：用于设置32个2M支路的告警和性能是否上报。
- 2M 支路使能：用于设置32个2M支路是否启用。若某一支路未启用，则该支路输出AIS。
- 低阶交叉矩阵：小网管软件需要使用“EMS-f73”以上的版本，IBAS10A设备才可以正常工作。(目前版本Setup.EMS_f(V2.0.0.1.0095)在fun.ini中设置CROSSSETUP=0,DIRECTCON=0.默认关闭网元交叉和直接命令下载)
实际中IBAS 110A配置：设备类型ADM;2纤环回
- 中心机房SDH1001(西向保护）------（两端DL光纤交叉连接）-----塔台SDH1002(西向保护）: 冗余测试OK
- 中心机房SDH1004(东向保护）------（两端DL光纤直通连接）-----塔台SDH1003(西向保护）：冗余测试OK
注：
*Trib.3 和 Trib.4 是指的 S155 系统盘上的前16个和后16个2M支路。
*IBAS110A的通道保护，交叉中同样要做“并发选收”，全局变量中要写上保护，但是应是setp west.1.1/n8，即保护“主下话方向的群路”。
*AggPass 最好配置为 NO，同时在交叉界面上手动作上“低阶直通”。
下图中反应的问题：
*：图右边SDH1004的低阶通道保护使能设置为：关，所以造成冗余备份光路失效的问题，原因是当初配置时“ 写入内存”，当前立即 生效 ，但忘了“下载”，断电重启后又变回“关”状态。应该设置成“东向保护”。
SDH信号的帧结构：
STM-N信号帧结构的安排应尽可能使支路低速信号在一帧内均匀地、有规律的分布。这样便于实现支路的同步复用、交叉连接（DXC）、分/插和交换，说到底就 为了方便的从高速信号中直接上/下低速支路信号。复用的方法主要通过字节间插复用方式来完成的，复用的个数是4合一，即4×STM-1→STM-4，4×STM-4→STM-16。在复用过程中保持帧频不变（8000帧/秒），这就意味着高一级的STM-N信号是低一级的STM-N信号速率的4倍。当前运用得最多的复用方式是将2Mbit/s信号复用进STM-N信号中，它也是PDH信号复用进SDH信号最复杂的一种复用方式。
SDH网络的常见网元：
SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。
TM——终端复用器：终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件
ADM——分/插复用器：分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，是一个三端口的器件。ADM有两个线路端口和一个支路端口。两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为 西（W）向、东向（E）两个线路端口。ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。
REG——再生中继器：REG是双端口器件，只有两个线路端口——W、E。光传输网的再生中继器有两种，一种是纯光的再生中继器，主要进行光功率放大以延长光传输距离；另一种是用于脉冲再生整形的电再生中继器，主要通过光/电变换、电信号抽样、判决、再生整形、电/光变换，以达到不积累线路噪声，保证线路上传送信号波形的完好性。
DXC——数字交叉连接设备：数字交叉连接设备完成的主要是STM-N信号的交叉连接功能，它是一个多端口器件，它实际上相当于一个交叉矩阵，完成各个信号间的交叉连接
网络自愈功能：
为达到网络自愈功能除了设备具有DXC功能（完成将业务从主用信道切换到备用信道）外，还需要有冗余的信道（备用信道），冗余设备（备用设备）。
环网——自愈环：
所谓自愈是指在网络发生故障（例如光纤断）时，无需人为干预，网络自动地在极短的时间内（ITU-T规定为50ms以内），使业务自动从故障中恢复传输，使用户几乎感觉不到网络出了故障。其基本原理是网络要具备发现替代传输路由并重新建立通信的能力。当网络发生自愈时，业务切换到备用信道传输，切换的方式有恢复方式和不恢复方式两种。
*二纤双向 通道保护环：通常利用收端是否收到简单的TU-AIS(支路单元告警指示信号，整个TU为全“1”（包括TU指针）)信号来决定该 通道是否应进行倒换。
国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
*串口配置文件：
C:/EMS_f/Dms.dat
