10100-基于单片机控制的数字气压计的设计与研究（原理图+仿真工程+源代码+详细介绍说明书）

10100-基于单片机控制的数字气压计的设计与研究（原理图+仿真工程+源代码+详细介绍说明书）

功能描述：

本次系统设计一款数字气压计需要实现传感器数据的采集与运算。主要包括数据采集、数据处理等环节。在数据采集环节中，系统通过压力传感器监测压力，并将采集到的压力信号转换为数字信号，传输到单片机中进行处理和存储。在数据处理环节中，系统对采集到的压力信号进行数据处理和算法运算，以获得更加准确压力数据，并对其进行存储和显示。

资料摘要：

气压检测的设备在社会的发展过程中必不可少。中国地区也非常大，人们生活的海拔高度也不一样，海拔不同对于日常使用物品的要求不同。气压检测设备还可以检测汽车胎压、设备压力等，用处十分广泛。
本次设计是题目是基于单片机控制的数字压力计设计。针对上述问题进行研究，研制一款产品用于监测大气压力的装置。系统需要实现的功能有检测环境中气压大小，并实时的显示出来。本次系统需要使用到51系列单片机作为主控制芯片，ADC0808与MPX4115压力传感器作为气压检测模块，数码管作为显示单元。系统进行硬件设计、软件设计以及仿真模拟设计，确保系统实现功能的同时能够稳定运行。
最后通过使用仿真软件Proteus进行模拟，搭建仿真模拟电路图确保系统的功能实现，并测试硬件电路中的电气特性与稳定性，最终生成测试报告完成系统的功能设计验证，完成本次设计。

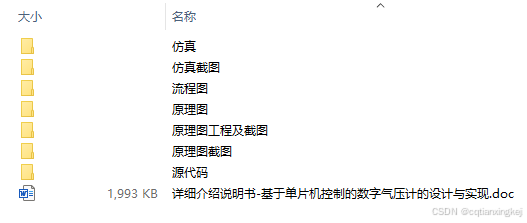

资料包含：

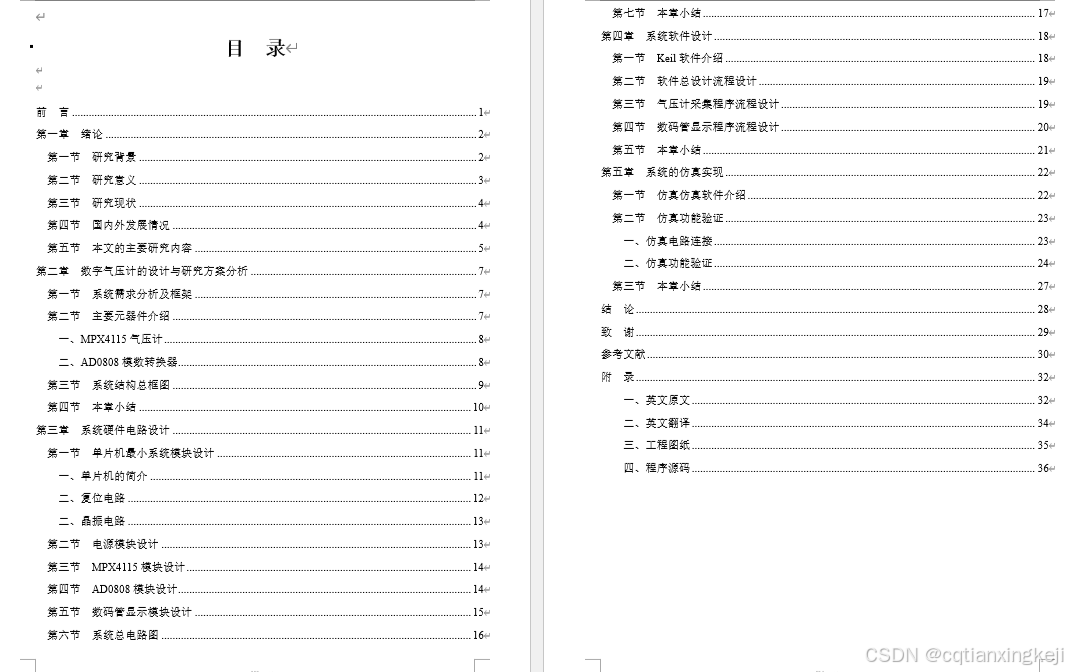

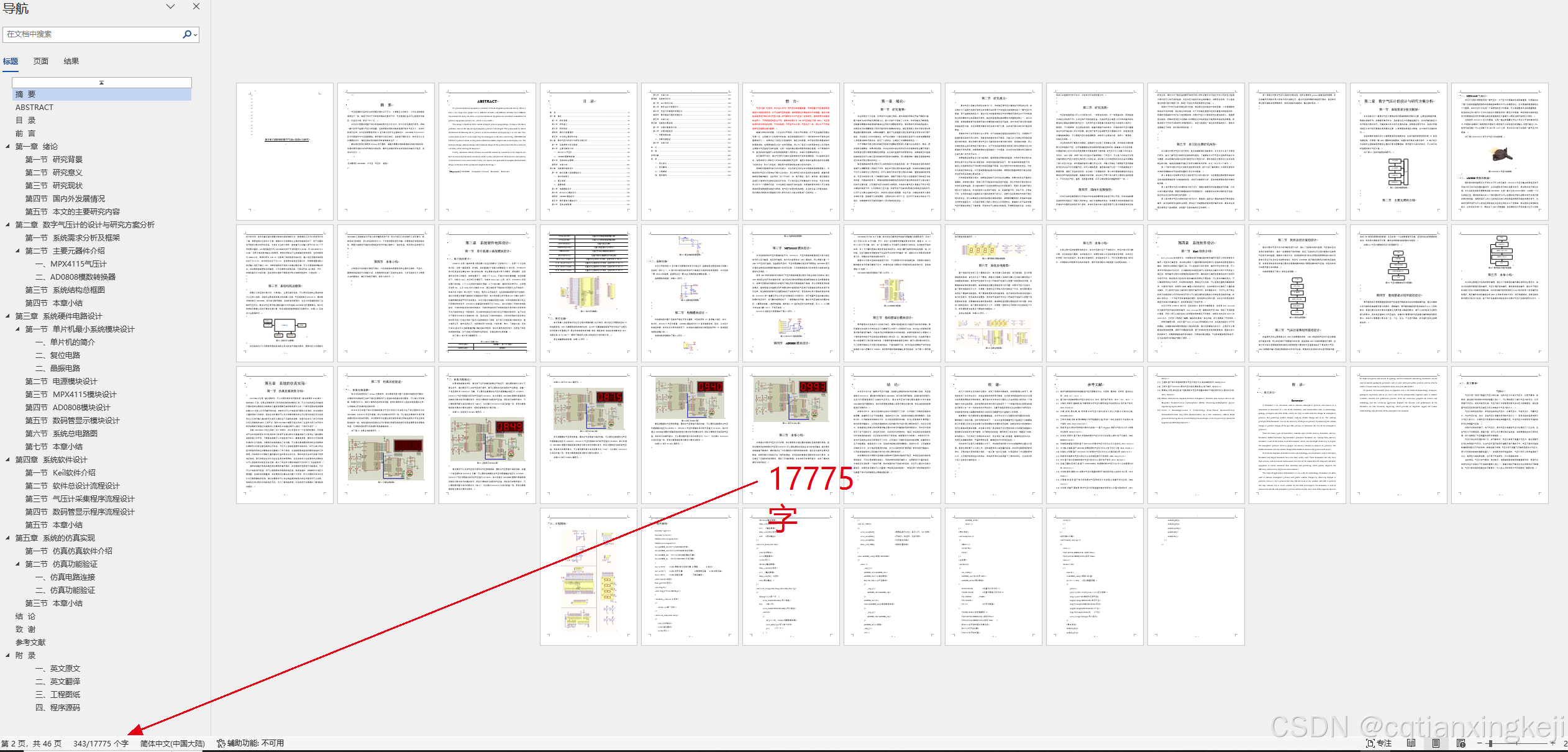

1、详细设计说明书-17775字
2、仿真工程文件
3、原理图工程文件
4、源代码工程文件

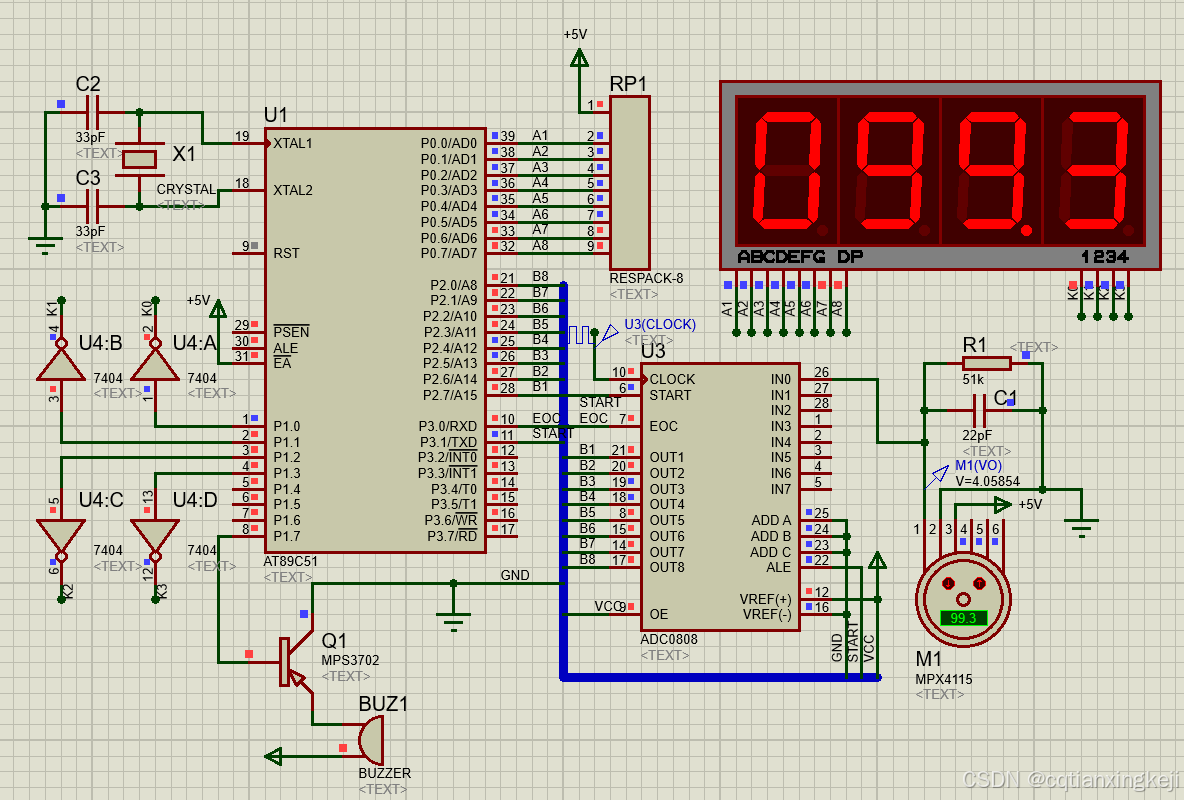

5、原理图截图、仿真截图
6、流程图

#include <reg51.H>
#include "intrins.h"
#define uint unsigned int
#define uchar unsigned char
#define OUTPORT P2
sbit EOC=P3^0;
sbit START=P3^1;
sbit pd  =P1^7;

unsigned char dispbitcode[8]={0xf7,0xfb,0xfd,0xfe,0xef,0xdf,0xbf,0x7f};  //位扫描
unsigned char dispcode[11]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff};  //共阳数码管字段码
unsigned char dispbuf[4];
uint temp;
uchar getdata; //获取ADC转换回来的值


void delay_1ms(void)  //12mhz delay 1.01ms
{
   unsigned char x,y;
   x=3;
   while(x--)
  {
       y=40;
       while(y--);
    }
}

void delayms(int z)
{
   int x,y;
   for(x=z;z>0;z--)
		{

		     for(y=114;y>0;y--);

		}
}

void display(void)  //数码管显示函数
{
  char k;
  for(k=0;k<4;k++)
  {

  P1 = dispbitcode[k];
  P0 = dispcode[dispbuf[k]];
  if(k==1)	  //加上数码管的dp小数点
  	P0&=0x7f;
  delay_1ms();
  }
}

unsigned int Adc0808()//unsigned char channel)
{
	unsigned int uiResult;
	//if(channel==0);

	START=1;			 //启动AD转换。
	START=0;

	while(EOC==0);		 //等待转换结束。

	uiResult=OUTPORT;	 //出入转换结果。

	//uiResult=(uiResult*200)/51;		   //处理运算结果。

	return uiResult;
}
