openwrt运行openvpn服务器的另一种方式（访问服务器端内网设备）第二章

      区别于网上能搜到的其他文章，这些都是经过测试成功的，但是需要点小基础，openvpn server端是联通网络，ppoe拨号获得公网ip，有免费域名解析，客户端电信，非公网ip，直接通过ddns域名连接服务器。

首先，设置server.conf文件如下：

采用DEV TAP,二者区别如下：另外，更改1194端口.

• TUN (网络层)（单纯访问资源）：

  • TUN设备是一个点对点的虚拟网络接口，用于IP包的传输。
  • 它只处理网络层的协议（如IP），适用于路由模式。
  • 通常用于创建VPN连接，使得通过TUN传输的数据包像通过物理网络一样。

• TAP (数据链路层)（访问网内设备）：

  • TAP设备是一个虚拟以太网设备，可以处理以太网帧。
  • 它工作在数据链路层，适用于桥接模式。
  • 适合需要在两个网络之间传输以太网数据的场景，例如需要支持广播和多播的应用。

port 23776
proto udp
dev tap

ca /etc/openvpn/pki/ca.crt
cert /etc/openvpn/pki/issued/server.crt
key /etc/openvpn/pki/private/server.key
dh /etc/openvpn/pki/dh.pem
server-bridge 192.168.6.253 255.255.255.0 192.168.6.102 192.168.6.150
#server 10.8.0.0 255.255.255.0
#push 'route 192.168.6.0 255.255.255.0'
#push "route-gateway 10.8.0.1"
#push "redirect-gateway def1 bypass-dhcp"
keepalive 10 120
client-to-client
tls-auth /etc/openvpn/ta.key 0
cipher AES-256-CBC
persist-key
persist-tun
user nobody
group nogroup
status /tmp/openvpn-status.log
log-append /var/log/openvpn.log
verb 4

端口不用1194，怀着小窃喜，有可能会躲过一波扫描，再就是协议选择了TAP,解决了服务器推送路由，和客户端接收到的地址不准确的问题（困扰了很久，但是也还能用，不知道抽啥风）

server-bridge 192.168.6.253 255.255.255.0 192.168.6.102 192.168.6.150

这一行的意思告诉客户端，192.168.6.253是网关，192.168.6.102-150是可以分配给客户端的ip，注意：网关必须是网关的地址，不要担心有冲突换成别的ip，其他的选项不做解读，有兴趣可查阅我的下一篇文章。

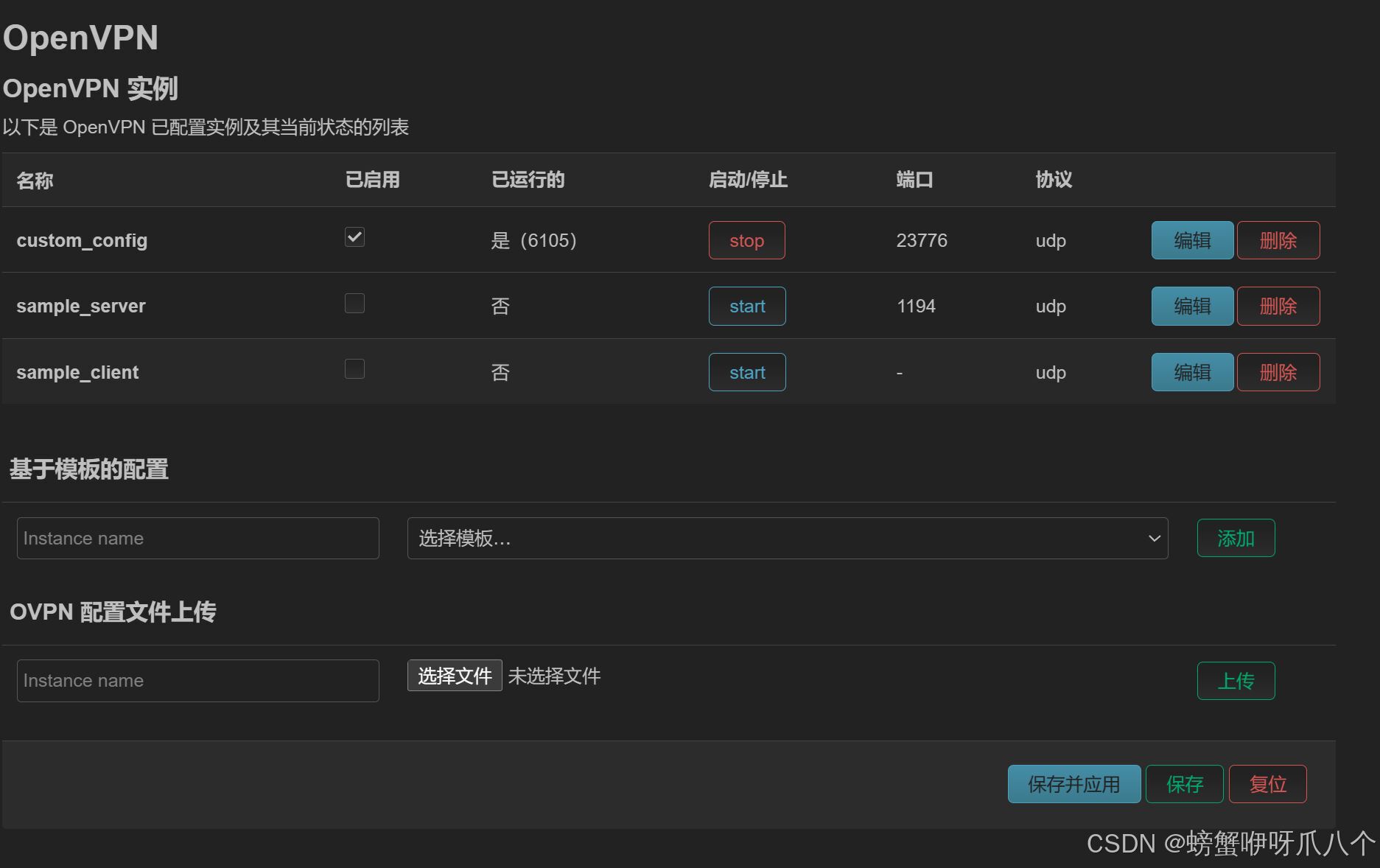

文件写好后保存，并且路由器上选择自定义，若不然，server.conf根本不能作用，起作用的是：

/etc/confg/openvpn这个配置文件。

如下图：

需要和下面这个文件做好区别，这个文件中，啥也不是，你若非自定义，则需要修改它：

root@H3C:~# cat /etc/config/openvpn

config openvpn 'custom_config'
        option config '/etc/openvpn/server.conf'
        option enabled '1'

config openvpn 'sample_server'
        option port '1194'
        option proto 'udp'
        option dev 'tun'
        option ca '/etc/openvpn/ca.crt'
        option cert '/etc/openvpn/server.crt'
        option key '/etc/openvpn/server.key'
        option dh '/etc/openvpn/dh2048.pem'
        option server '10.8.0.0 255.255.255.0'
        option ifconfig_pool_persist '/tmp/ipp.txt'
        option keepalive '10 120'
        option persist_key '1'
        option persist_tun '1'
        option user 'nobody'
        option status '/tmp/openvpn-status.log'
        option verb '3'

config openvpn 'sample_client'
        option client '1'
        option dev 'tun'
        option proto 'udp'
        list remote 'my_server_1 1194'
        option resolv_retry 'infinite'
        option nobind '1'
        option persist_key '1'
        option persist_tun '1'
        option user 'nobody'
        option ca '/etc/openvpn/ca.crt'
        option cert '/etc/openvpn/client.crt'
        option key '/etc/openvpn/client.key'
        option verb '3'

root@H3C:~#

文件配置好以后，server端应该在接口的设备项中有一个tap0的设备，此时无需任何设置，接下来做桥接设置，修改/etc/config/network如下：

config device
        option name 'br-lan'
        option type 'bridge'
        list ports 'eth0'
        list ports 'tap0'

config interface 'lan'
        option device 'br-lan'
        option proto 'static'
        option ipaddr '192.168.6.253'
        option netmask '255.255.255.0'
        option ip6assign '60'

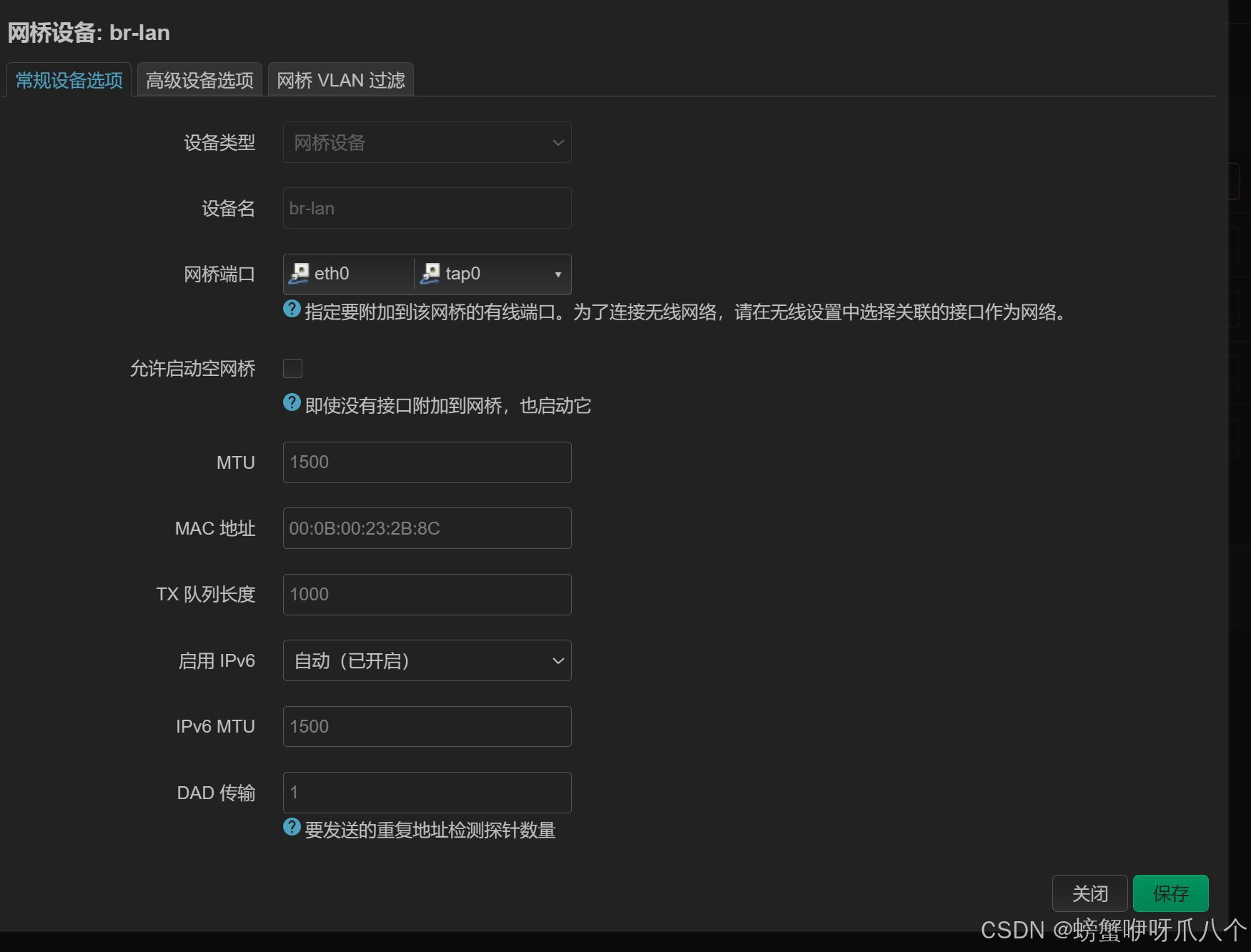

重点就是，device中，要有tap0接口，此时，web看lan选项，会有tap和eth0的桥接。

然后，客户端配置文件选择

# Use the same setting as you are using on
# the server.
# On most systems, the VPN will not function
# unless you partially or fully disable
# the firewall for the TUN/TAP interface.
dev tap

其他参数配置和我其他文章配置一样即可，点连接，此时连接没问题，查看客户机路由表如下：

可以访问服务器所在网络的打印机，以及网络共享资源等。手打笔记，绝对真实。

另外建议，防火墙开放端口设置成时间段限制，可以进一步提升点安全感。
