尼恩说在前面

在40岁老架构师尼恩的读者交流群(50+)中，最近有小伙伴拿到了一线互联网企业如得物、阿里、滴滴、极兔、有赞、希音、百度、网易、美团的面试资格，遇到很多很重要的面试题：

听说你是高手，说说，你的ZGC 怎么调优？

说说，ZGC 垃圾回收器的底层原理？

说说，ZGC 的浮动垃圾，是怎么处理的？

说说，ZGC 垃圾回收器的调优过程？

最近有小伙伴在面试阿里，又遇到了相关的面试题。小伙伴懵了，因为没有遇到过，所以支支吾吾的说了几句，面试官不满意，面试挂了。

所以，尼恩给大家做一下系统化、体系化的梳理，使得大家内力猛增，可以充分展示一下大家雄厚的 “技术肌肉”，让面试官爱到 “不能自已、口水直流”，然后实现”offer直提”。

当然，这道面试题，以及参考答案，也会收入咱们的《尼恩Java面试宝典PDF》V171版本，供后面的小伙伴参考，提升大家的 3高架构、设计、开发水平。

最新《尼恩架构笔记》《尼恩高并发三部曲》《尼恩Java面试宝典》的PDF，请关注本公众号【技术自由圈】获取，回复：领电子书

另外，此文的内容，作为第14章，收入尼恩的《JVM 调优圣经》PDF。

尼恩三大 GC 学习圣经

第一大 gc 学习圣经：cms

《cms圣经：cms 底层原理和调优实战》

第二大 gc 学习圣经： G1

《G1圣经：G1 底层原理和调优实战》

第3大 gc 学习圣经： ZGC

《ZGC 圣经：ZGC 底层原理和调优实战》

《分代 ZGC 圣经：分代ZGC 底层原理和大厂实战案例学习》

接下来，咱们言归正传，开始讲分代 ZGC

大厂（转转、携程、京东）都用分代ZGC，卡顿降低20倍，吞吐量提升4倍

案例1：携程的要全面升级jdk21 的消息：

网上有小道一个消息说携程要全面升级jdk8到jdk21了，jdk8其实是2014年正式发布的，正式发布已经有10年的时间了。

这次升级应该跟spring boot也有关，大家都知道从spring boot 3.0开始，最低支持的Java版本已经是17了，由于spring boot基本已经是所有Java后端应用的必备框架了，所以很多公司开始不得不开始慢慢升级jdk版本了。

案例2：转转升级jdk21 的压测数据

参考：分代ZGC在转转商列服务中的实践

分代ZGC在转转商列服务中的实践

以日常流量峰值的8倍场景为例，详细数据为：

CPU平均使用率：上涨20%
最大内存使用率：基本不变，使用率为98%

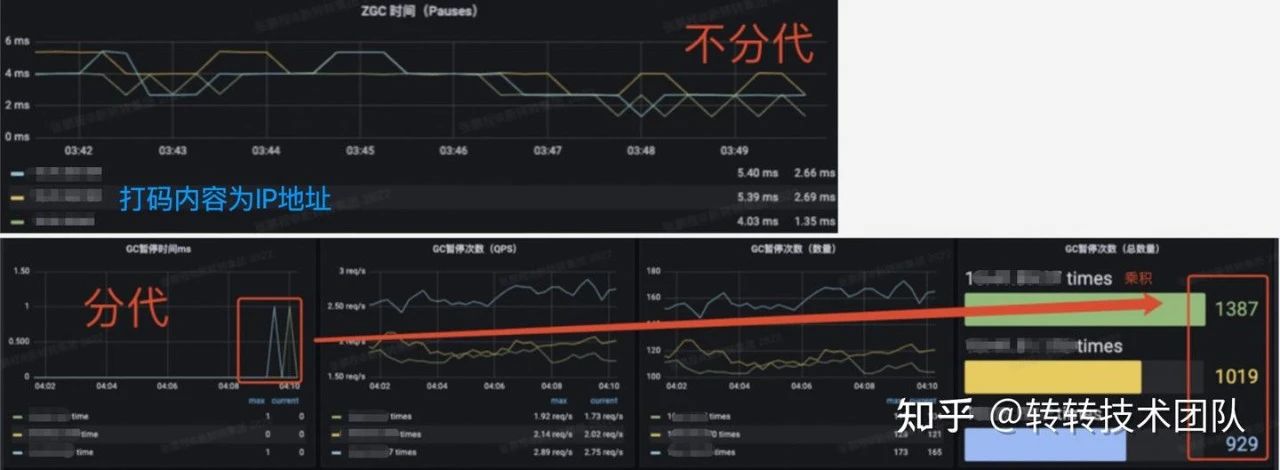

GC暂停时间：几乎无暂停，分代ZGC单次停顿时间不超过1ms，暂停QPS为2~3
GC Allocation Stall次数：降低85%（638–>94次）

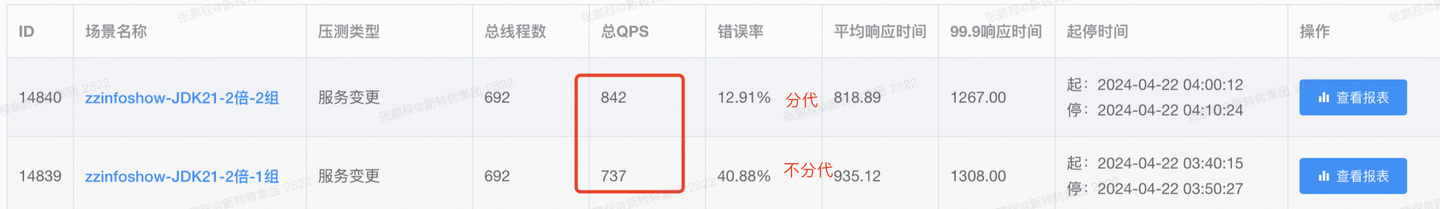

QPS：提升15%（737–>842）
TPAvg：降 500 ms（1300–>788ms）
TP90：降低 300 ms（1963–>1660ms）
TP99：降低 2.5 s（4473–>1967ms）

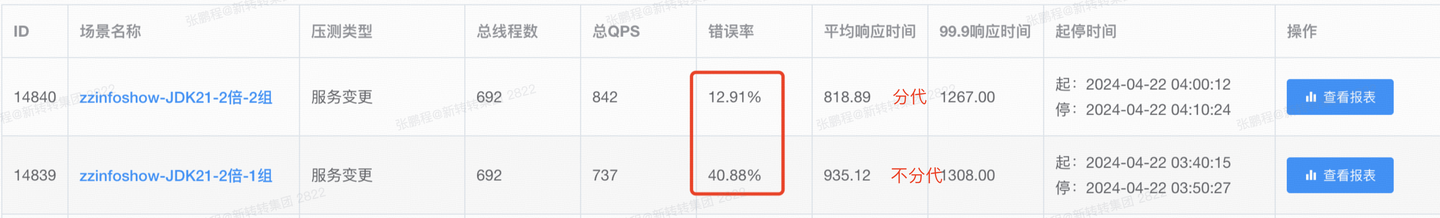

错误比率降低了28个百分点（40.88%–>12.91%）

综上，分代ZGC可提高资源利用率，更低的Allocation Stall次数，更高的集群QPS，更低的TP，更低的接口错误率，垃圾回收几乎没有停顿。

至此，可全量使用JDK21分代ZGC。

转转实践表明，ZGC 在 ‌低延迟、高吞吐、大堆场景‌ 下全面优于 G1，尤其适合电商、实时交易等对稳定性要求高的业务‌ 。

案例3：京东升级jdk21 的压测数据（吞吐量提升4倍，停顿提升20倍以上）

‌指标‌	‌ZGC（分代）‌	‌G1‌
‌平均停顿时间‌	<1ms（与堆大小无关）‌	20ms（8G堆）随堆增大线性增长‌
‌吞吐量‌	4 倍于 G1‌	基准值
‌内存占用‌	降低 30%‌	需预留空间应对碎片化‌
‌适用场景‌	大堆、高并发、短期对象频繁生成‌	中小堆、低复杂度内存分配‌

具体参见下面的文章：

你还在“垃圾”调优？快来看看JDK17的ZGC如何解放双手

案例4：某厂 JDK21 技术选型说明

一下案例来自互联网某厂：

前几个月搞新项目，做技术选型时，评估了一下，决定使用JDK21，主要的评估点：

JDK21已经出了LTS长期支持版本，而且按Oracle官方说明，是免费使用的：https://www.oracle.com/hk/java/technologies/downloads/#java21
JDK 21 binaries are free to use in production and free to redistribute, at no cost, under the Oracle No-Fee Terms and Conditions (NFTC).
从JDK8到JDK21，引入了很多的性能优化，包括GC改进，之前看到过一个性能评测，同样的代码，在JDK21也比JDK8下运行要快10%~30%，不过现在找不到那个链接了，不过google搜索一下还是有很多类似的性能评测文章的；
SpringBoot的3.*最新版本，已经不支持JDK8了，例如现在的Stable稳定版3.3.5，要求JDK17：https://docs.spring.io/spring-boot/system-requirements.html
而SpringBoot2.*的商业支持只到2025年2月：https://spring.io/blog/2022/05/24/preparing-for-spring-boot-3-0
JDK21 拥有更加轻量级的的虚拟线程，也就是协程
新项目，没有任何历史债务，又是探索型项目，工期要求不那么急，那就让团队进步一下，搞吧。

最终决定选型：JDK21 + SpringBoot3.3.1

实际上，除了 oralce JDK21 NFTC 版本，还有有很多公司都推出了发行版，基本上都可以下载和使用，这里列举几个：

oralce推出的NFTC版本：https://www.oracle.com/hk/java/technologies/downloads/#java21
NFTC是指：Oracle No-Fee Terms and Conditions许可
微软LTS发行版：https://learn.microsoft.com/zh-cn/java/openjdk/download-major-urls#openjdk-21-lts
Eclipse发行版：https://adoptium.net/zh-CN/temurin/releases/
OpenLogic发行版：https://www.openlogic.com/openjdk-downloads

生产环境，建议用的当然还是Oracle的版本了。

JAVA 30年的发展历程, JDK 21分代的必要性

在JAVA 30年的发展历程中，JVM提供了多种多样的垃圾回收器：

串行垃圾回收器（Serial Collector）：一种简单的垃圾回收器，它会暂停所有应用程序线程，适用于客户端类型的机器，但不适用于多线程服务器环境。
并行垃圾回收器（Parallel Garbage Collector）：在JDK5到JDK8中被使用，它是多线程环境下的一个不错选择。它使用多个线程来管理堆空间，但在执行垃圾回收时也会冻结其他应用程序。
CMS（Concurrent Mark Sweep）：核心设计上较之前垃圾回收器更为复杂。它更倾向于较短的垃圾回收暂停时间，并且在应用程序运行时能够与垃圾回收器共享处理器资源。CMS的平均响应速度较慢，但不会暂停应用程序线程来执行垃圾回收操作。
G1（Garbage First Collector）：CMS的替代产品，为拥有大内存空间的多处理器机器设计的，它将堆划分为多个Region，解决了CMS内存碎片化和回收暂停时间无法预先配置的问题。
ZGC（Z Garbage Collector）：ZGC是一种并发的、分页的、支持NUMA的垃圾回收器，它使用coloured指针、load barriers 。其中coloured指针是 ZGC 的核心概念，ZGC使用指针中的某些高位来标记对象所处的GC阶段。ZGC能处理大小从 8MB 到 16TB 的堆内存范围。

JDK 21之前的ZGC是不支持分代的。

不分代时，ZGC将所有对象存储在一起，无论年龄大小，ZGC必须在每次运行时扫描所有对象。

当服务器压力较大时，不分代，极有可能导致内存回收速率跟不上应用申请内存速率，进而触发Allocation Stall (分配暂停)。

Allocation Stall (分配暂停) 不是全堆暂停，而是线程粒度的分配暂停，直到应用线程可以重新申请新内存，方可继续执行，Allocation Stall (分配暂停) 极大的影响服务可用性。

Allocation Stall：内存回收速率跟不上应用申请内存速率时触发（即：内存不足时），会引发应用线程停顿，类似Stop The World，应最大限度避免。

于是，JDK 21引入了分代ZGC Generational ZGC ( JEP 439) ，试图减少 Allocation Stall (分配暂停) ，事实上也确实做到了，在转转团队的对比压测中，GC Allocation Stall次数：降低85%（638–>94次），具体请参考后面的指标数据。

首先，从理论上来说，内存分代的必要性

分代回收主要是基于两个假说：

弱分代假说（Weak Generational Hypothesis）：绝大多数对象是朝生暮死，在年轻时死亡。
强分代假说（Strong Generational Hypothesis）：熬过多次垃圾回收的老年对象往往难以死亡。

因此，收集年轻对象消耗的资源较少，回收的内存较多；而收集老年对象消耗的资源较多，回收的内存较少。

所以，转转可以通过更频繁地收集新生代对象来提高使用ZGC的资源利用和性能。

基于「大部分对象朝生夕死」的弱分代假说，ZGC 显然可以更进一步优化当前的实现。

「大部分对象朝生夕死」的场景下，对于那些生命期短的对象要经常回收，获取高收益，对于那些生命期长的对象尽量不要浪费时间去回收。

所以基于分代 ZGC 不仅能达到亚毫秒级延迟，甚至在很多情况下会比非分代 ZGC 使用更少的内存，且有更少的吞吐量损失。

ZGC 分代的必要性

在程序运行过程中很多对象生命期较短，对这些短生命期对象进行回收，可以回收很多内存空间；

剩余那部分生命期较长的对象，一般也不会被回收掉，所以对这些长生命期对象进行回收，可以回收的内存就比较有限了。

所以，不应该对所有对象都一视同仁。

对于那些生命期短的对象要经常回收，获取高收益，对于那些生命期长的对象尽量不要浪费时间去回收

ZGC分代的演进，以及和不分代 ZGC 大概对比

在JDK的发展中，ZGC（Z Garbage Collector）从最初的不分代设计逐步演变为分代模式，这是其核心机制的重要优化。

**1 初始阶段（JDK 11-20）**‌

ZGC最早于‌JDK 11‌作为实验性功能推出，此时采用‌不分代设计‌，通过并发压缩、染色指针等技术实现低延迟（STW停顿不超过10ms）‌ 。

核心目标是通过并发操作减少暂停时间，但由于没有进行分代设计，存在内存回收效率不足的问题，需频繁扫描整个堆‌ 。

‌**2 分代模式引入（JDK 21-23）**‌

‌JDK 21‌首次引入‌分代ZGC‌，将堆划分为‌**年轻代（Young Generation）‌和‌老年代（Old Generation）**‌，针对性优化回收策略‌ 。

‌JDK 23‌将分代ZGC设为默认模式（JEP 474），标志着其稳定性和生产适用性成熟‌。

‌年轻代‌：存放短生命周期对象，采用高频回收策略（Minor GC），避免存活对象快速进入老年代‌68。
‌老年代‌：存放长生命周期对象，通过低频并发标记-压缩（Major GC）减少扫描开销‌16。

分代 ZGC 与不分代 ZGC 的性能对比分析

从 JDK 21 开始引入的分代 ZGC 相比传统的不分代 ZGC，在性能优化方面实现了以下提升：

1：吞吐量提升‌

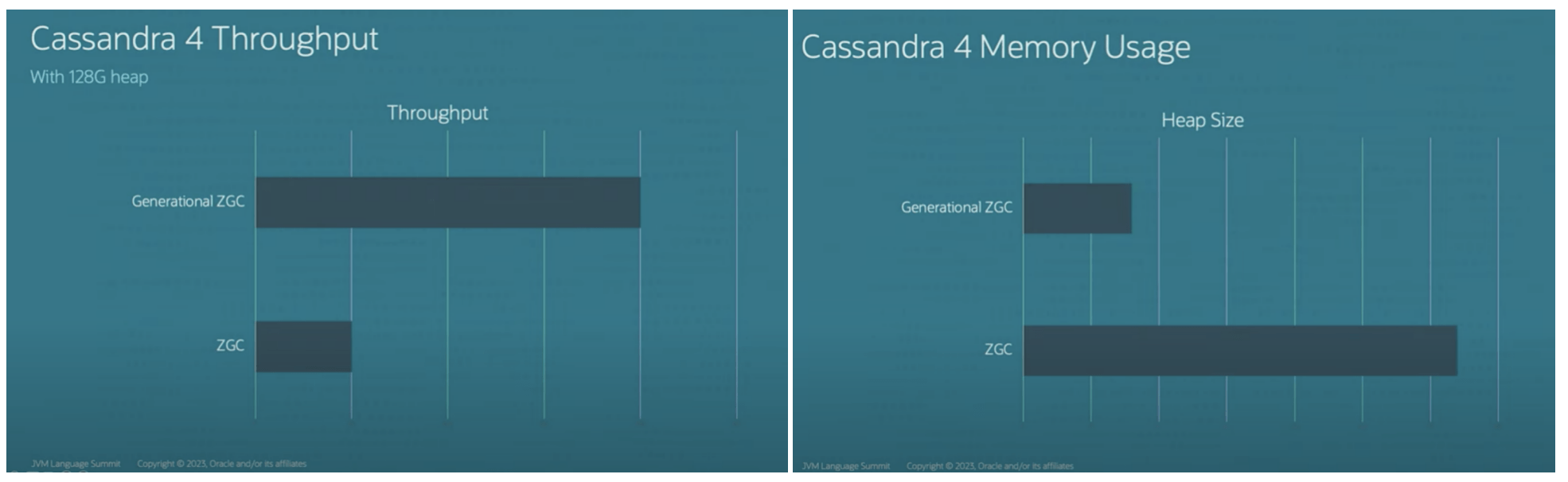

在相同堆内存条件下，分代 ZGC 的吞吐量可达到不分代 ZGC 的 4 倍。

这一改进主要得益于分代机制：通过更频繁地回收年轻代对象（基于弱分代假说），减少了对老年代对象的扫描频率，从而提高了垃圾回收效率‌ 。

2：内存利用率优化‌

分代 ZGC 的内存开销显著降低，相同场景下所需堆内存仅为不分代 ZGC 的 ‌**70%**‌‌ 。

分代机制允许堆划分为年轻代和老年代，年轻代区域更小且回收频率更高，降低了内存碎片化风险‌ 。

3：延迟控制‌

分代 ZGC 仍保持了不分代 ZGC 的亚毫秒级停顿时间（<1ms），但通过分代策略减少了 ‌Allocation Stall‌（分配停顿）的发生频率‌ 85%左右。

并发处理机制结合染色指针技术，确保垃圾回收与应用程序线程的并行执行，进一步优化延迟‌ 。

4：适用场景扩展‌

分代 ZGC 在 ‌大内存堆‌（TB 级）场景下表现更稳定，尤其适合对延迟敏感的高并发应用（如实时交易系统、高频查询服务）‌。

对比不分代 ZGC，分代版本在混合负载（如同时存在短期存活对象和长期存活对象）场景下性能优势更显著‌。

分代 ZGC 与不分代 ZGC 的大致对比

‌指标‌	‌分代 ZGC‌	‌不分代 ZGC‌
‌吞吐量‌	提升 4 倍‌	基准值
‌内存需求‌	降低 30%‌	基准值
‌停顿时间‌	<1ms（保持优势）‌	<1ms（早期版本基准）‌
Allocation Stall (分配暂停)	降低 85%‌	基准值
‌适用性‌	混合负载、大内存场景优化‌	低延迟、简单内存分配场景‌

分代 ZGC 未来将成为默认选项，最终取代不分代 ZGC‌

大回顾： JDK 21之前不分代的ZGC 的全面回顾

ZGC 是一款在 JDK 里，针对垃圾回收推出的并发垃圾收集器。

在 Java 程序运行时，它能同步完成垃圾收集的主要工作，极大降低垃圾回收对应用程序响应时间的影响。

首先，尼恩带大家来回顾一下 JDK 21之前的不分代的ZGC 。

下面将从设计特点、对象地址、内存管理、读屏障、工作流程几个方面，回顾一下 JDK 21之前的不分代的ZGC 。

《ZGC 圣经：ZGC 底层原理和调优实战》

一、不分代 ZGC 设计特点

（1）分页管理支持大内存

为支持 TB 级别的超大堆内存，ZGC 采用基于页面（page）的分页管理，类似于 G1 收集器的分区 Region 机制，借此实现对海量内存的有效管理。

（2）指针染色优化标记移动

为快速完成对象的并发标记与并发移动，ZGC 对内存空间重新划分，引入指针染色技术。

通过对指针的特定操作，在指针中记录对象的状态信息，提高垃圾收集效率。

（3）两级内存管理

为实现更高效的内存管理，ZGC 设计了物理内存和虚拟内存两级管理机制，优化内存的分配与回收。

（4）NUMA - Aware 架构下本地内存无锁分配

在 NUMA（非统一内存访问架构）架构下，每个处理器核心拥有独立管理的本地内存，访问其他核心的内存时速度较慢。

ZGC 通过优先在请求线程所在处理器的本地内存上分配对象，优化内存访问效率，减少因内存访问带来的性能损耗。

（5）运行环境与限制

ZGC 仅支持 Linux 64 位系统，不支持 32 位平台，因此也无法使用压缩指针。

二：不分代 ZGC的内存布局

ZGC和G1一样也采用了分区域的堆内存布局，不同的是，ZGC的Region（官方称为Page，概念同G1的Region）可以动态创建和销毁，容量也可以动态调整。

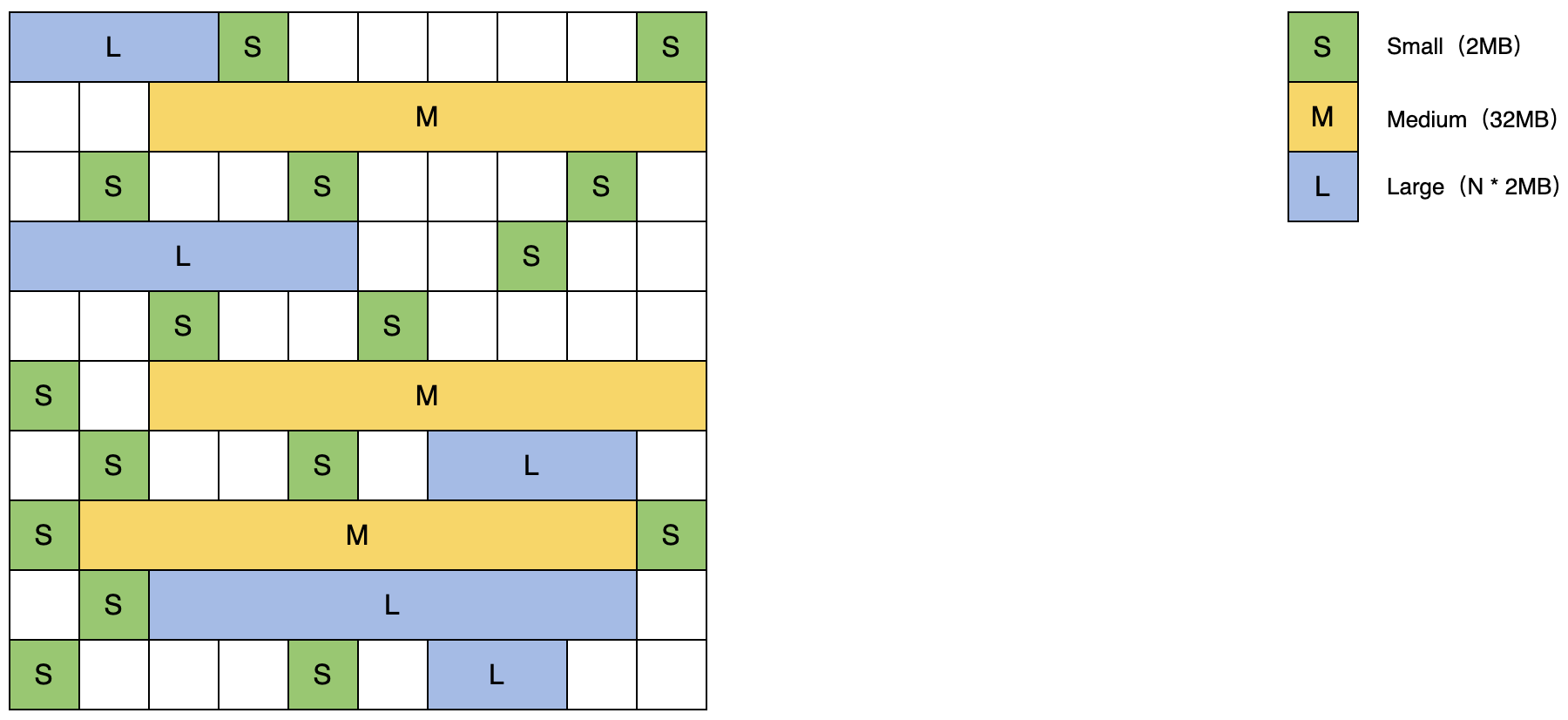

ZGC的Region分为三种：

（1）小型Region容量固定为2MB，用于存放小于256KB的对象。

（2）中型Region容量固定为32MB，用于存放大于等于256KB但不足4MB的对象。

（3）大型Region容量为2MB的整数倍，存放4MB及以上大小的对象，而且每个大型Region中只存放一个大对象。由于大对象移动代价过大，所以该对象不会被重分配。

重分配集（Relocation Set）/ 重定位集

G1中的回收集用来存放所有需要G1扫描的Region，而ZGC为了省去卡表的维护，标记过程会扫描所有Region，如果判定某个Region中的存活对象需要被重分配，那么就将该Region放入重分配集中。

通俗的说，如果将GC分为标记和回收两个主要阶段，那么回收集是用来判定标记哪些Region，重分配集用来判定回收哪些Region。

三、不分代 ZGC 的染色指针地址（颜色地址）

不同的 HotSpot 虚拟机收集器，标记实现方案有所不同。Serial 收集器将标记直接记录在对象头上，G1 和 Shenandoah 使用 BitMap 结构记录标记信息，而 ZGC 则把标记信息直接记录在引用对象的指针上。

（一）传统对象的 GC 信息

在 ZGC 出现之前，GC 信息保存在对象头的 Mark Word 中。

以 64 位 JVM 为例，其使用 64 位地址空间，但对象大小并非固定为 64 字节。

对象在内存中的布局如下：

（1）对象头

Mark Word：存储对象的哈希码（首次计算时会缓存）、GC 状态（用于标记对象是否可达）、锁信息（轻量级锁、重量级锁、偏向锁等）。
Klass Pointer（类指针）：指向对象的类元数据，即 Class 对象的内存地址，JVM 通过它获取对象的类型信息，包括类的字段、方法、接口等。

（2）实例数据：

存储对象的实际数据，即类中定义的实例变量，按字段顺序排列。

例如，对于包含int和String类型字段的Person类，实例数据部分会依次存储这两个字段的值。

（3）对齐填充：

为确保对象在内存中按特定规则对齐，JVM 会进行填充。

如 32 位机器上，对象大小通常需为 8 的倍数，若实际数据不满足，会插入填充字节。

（二）ZGC 地址的 GC 信息

ZGC 则把标记信息直接记录在引用对象的地址上，没有放在对象头的 Mark Word 了。

ZGC 引用对象的地址添加了四个标志位，JVM 可直接获取对象的三色标记状态（Marked0、Marked1）、是否进入重分配集（Remapped）、是否需要通过 finalize 方法访问（Finalizable）等信息，标识对象的 GC状态。

ZGC 通过地址标识 GC状态，而无需访问对象本身，大幅提高 GC 效率。

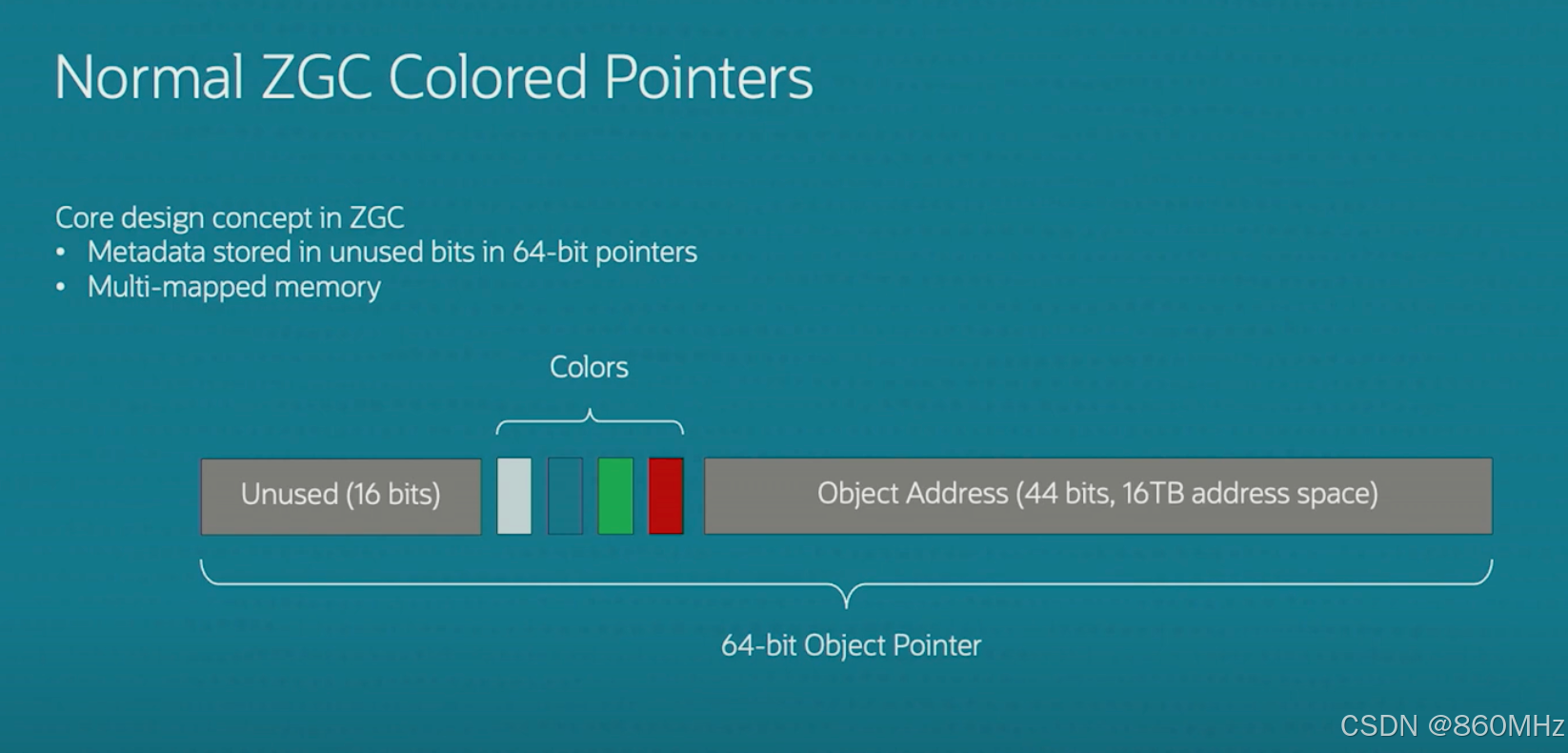

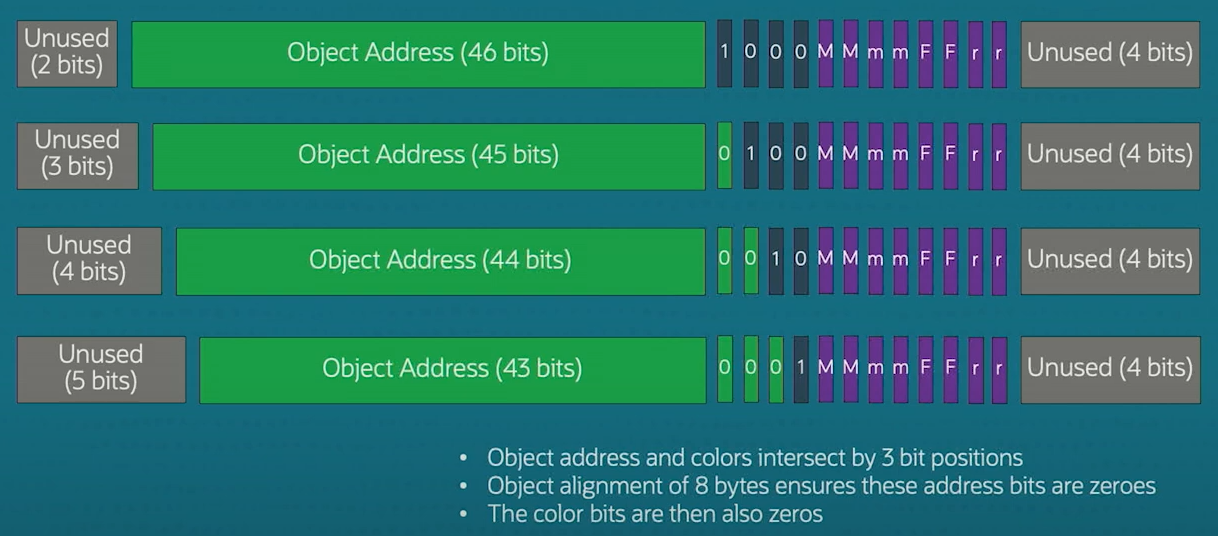

ZGC 引用对象的地址的三个染色位：

Remapped：对象被重新映射到新内存位置，即对象移动过。
M1：上次 GC 标识过。
M0：本次 GC 标识过。

ZGC 地址限制：受 X86_64 处理器硬件限制，其地址线只有 48 条，除去 4 位染色指针，剩余 44 位可用对象地址，理论上支持 16TB 内存。

但目前 ZGC 宣称最大支持 4TB 内存，这是人为限制，目的是平衡性能、稳定性和实际需求。因为 42 位地址的最大寻址空间为 4TB。

四、不分代 ZGC 虚拟内存映射技术

染色指针只是JVM定义的，操作系统、处理器未必支持。

为了解决这个问题，ZGC在Linux/x86-64平台上采用了虚拟内存映射技术。

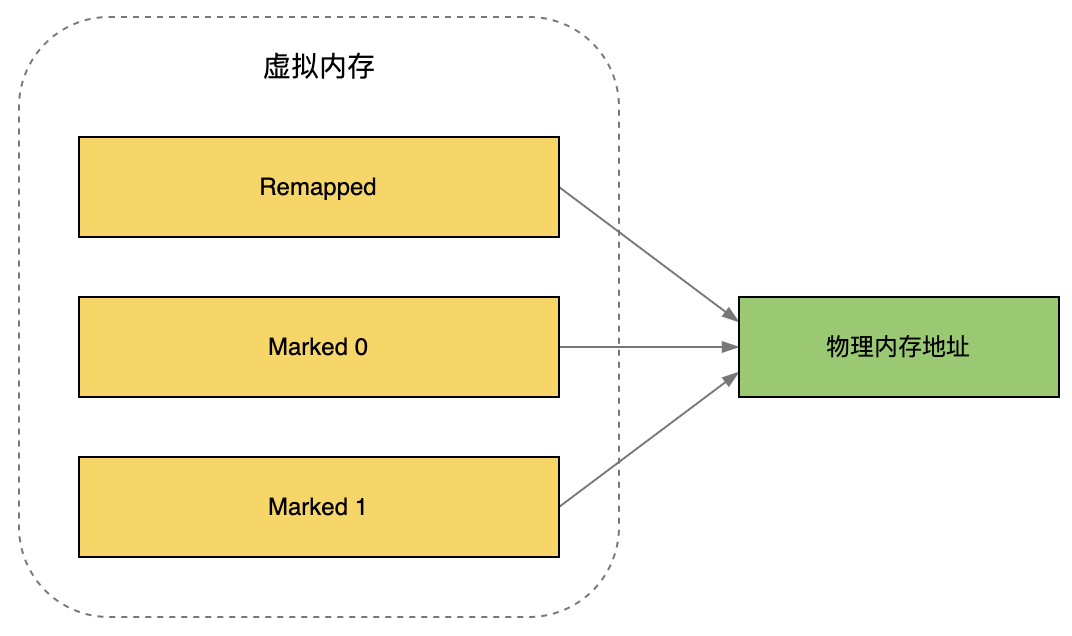

ZGC为每个对象都创建了三个虚拟内存地址，分别对应Remapped、Marked 0和Marked 1，通过指针指向不同的虚拟内存地址来表示不同的染色标记。

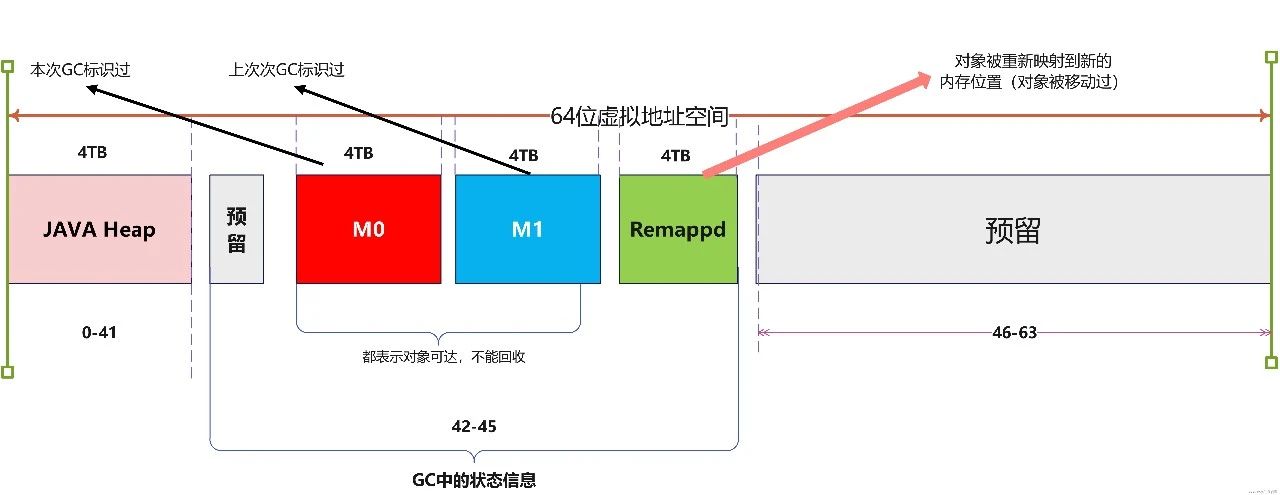

ZGC 仅支持 64 位系统，将 64 位虚拟地址空间划分为多个子空间。

创建对象时，先在堆空间申请虚拟地址，该地址暂时不映射到物理地址。

同时，ZGC 会在 M0、M1、Remapped 空间中为对象分别申请虚拟地址，这三个虚拟地址映射到同一物理地址。

ZGC 通过切换这三个视图空间，实现并发垃圾回收。

五、不分代 ZGC 读屏障和指针的地址“自愈”

ZGC 通过读屏障来完成指针的“自愈”，由于ZGC目前没有分代，且ZGC通过扫描所有Region来省去卡表使用，所以ZGC并没有写屏障，这成为ZGC一大性能优势。

当程序读取对象时，读屏障会执行以下操作：

1、检查指针染色：

读屏障首先检查指向对象的指针的颜色信息，获取对象状态。

2、处理移动的对象：

若指针表明对象已在垃圾回收过程中被移动，读屏障会确保返回对象的新位置。

3 、确保一致性：

通过上述操作，ZGC 在并发移动对象时，维持内存访问的一致性，减少应用程序停顿。

读屏障可被 GC 线程和业务线程触发，仅在访问堆内对象时生效，访问 GC Roots 时不会触发，这也是扫描 GC Roots 时需要停顿所有线程（STW）的原因。

六：无锁架构：NUMA - Aware 架构下本地内存无锁分配

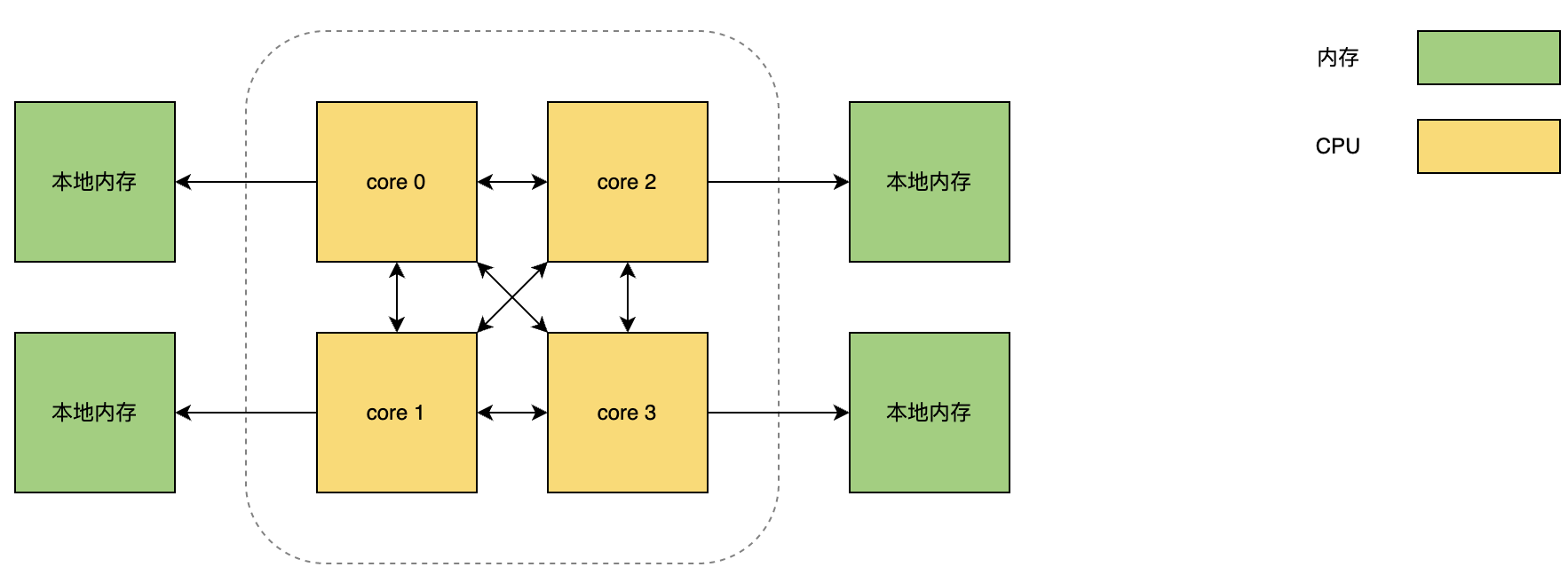

多核CPU同时操作内存就会发生争抢，现代CPU把内存控制系统器集成到处理器内核中，每个CPU核心都有属于自己的本地内存。

在NUMA架构下，ZGC会有现在自己的本地内存上分配对象，避免了内存使用的竞争。

在ZGC之前，只有Parallet Scavenge支持NUMA内存分配。

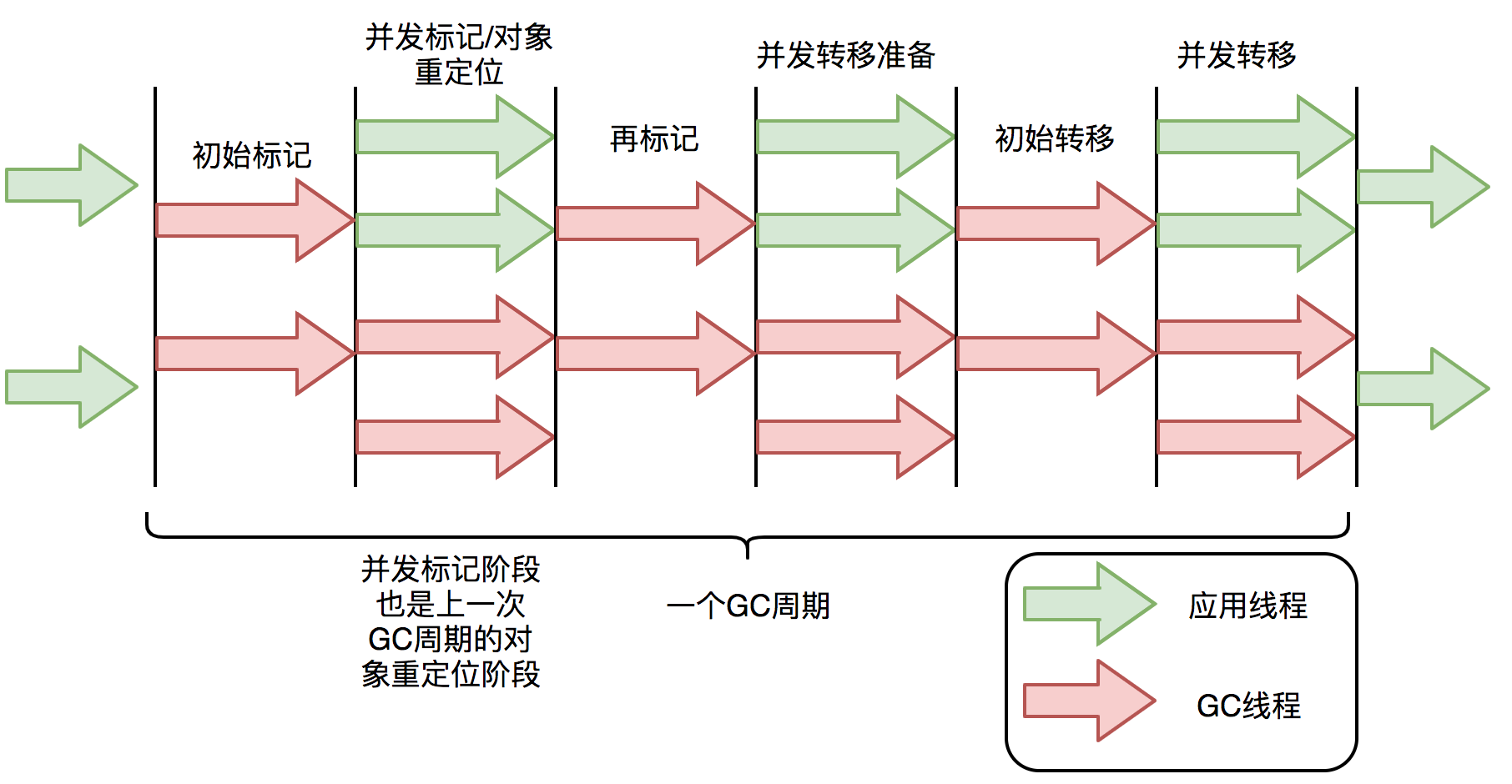

七、不分代 ZGC 工作流程

ZGC，几乎所有运行阶段都和用户线程并发进行。

ZGC 的步骤大致可分为三大阶段分别是标记、转移、重定位。

标记：从根开始标记所有存活对象
转移：选择部分活跃对象，转移到新的内存空间上
重定位：因为对象地址变了，所以之前指向老对象的指针都要换到新对象地址上。

ZGC 将内存划分为固定大小的页面，通常为 2MB，用于存储对象和管理内存。

（1）初始标记

ZGC 标记所有从 GC Root 直接可达的对象。

（2）并发标记 & 重新映射

并发标记阶段和G1相同，都是遍历对象图进行可达性分析，不同的是ZGC的标记在染色指针上。

1、初次 GC：从 GC Root 开始，对堆中对象进行可达性分析。

2、二次 GC：修正上次 GC “并发迁移” 阶段迁移对象的指针，使其指向新分区。

（3）再标记

标记上一次标记过程中新产生的对象。

（4）并发转移准备

为对象转移做前置准备，包括引用处理、弱引用清理和重分配集选择等。

在这个阶段，ZGC会扫描所有Region，如果哪些Region里面的存活对象需要被分配的新的Region中，就将这些Region放入重分配集中。

此外，JDK12后ZGC的类卸载和弱引用的处理也在这个阶段。

（5）初始转移

将根节点直接引用的对象迁移到新分区，此阶段需停顿所有应用线程（STW），但因仅迁移根节点直接引用的对象，停顿时间较短。

（6）并发转移

并发迁移 “并发标记” 阶段标记的对象到新分区，此时对象引用指针尚未修改，仍指向原位置。

ZGC在这个阶段会将重分配集里面的Region中的存货对象复制到一个新的Region中，并为重分配集中每一个Region维护一个转发表，记录旧对象到新对象的映射关系。

如果在这个阶段用户线程并发访问了重分配过程中的对象，并通过指针上的标记发现对象处于重分配集中，就会被读屏障截获，通过转发表的内容转发该访问，并修改该引用的值。

ZGC将这种行为称为自愈（Self-Healing），ZGC的这种设计导致只有在访问到该指针时才会触发一次转发，比Shenandoah的转发指针每次都要转发要好得多。

另一个好处是，如果一个Region中所有对象都复制完毕了，该Region就可以被回收了，只要保留转发表即可。

（7）并发重映射 / 下一轮 GC的阶段2

最后一个阶段的任务就是修正所有的指针并释放转发表。

这个阶段的迫切性不高，所以ZGC将并发重映射合并到在下一次垃圾回收循环中的并发标记阶段中，反正他们都需要遍历所有对象。

（8）总结

现代的垃圾回收器为了低停顿的目标可谓将“并发”二字玩到极致，

ZGC直接采用了染色指针、NUMA等黑科技，目的都是为了让Java开发者可以更多的将精力放在如何使用对象让程序更好的运行，剩下的一切交给GC，转转所做的只需享受现代化GC技术带来的良好体验。

基础原理： JDK 21分代ZGC 的基础原理

参考：分代ZGC在转转商列服务中的实践，原文链接如下

分代ZGC在转转商列服务中的实践

1：转转为什么要升级JDK

此前转转平台基础体验部的后端服务 JDK版本为1.8（1.8.0_191），在1.8以后已经迭代了十几个版本，每个版本中都包含了许多新特性。

JDK 新特性有助于简化代码操作、提升系统安全性、降低系统的开销等等。

结合实际场景，转转平台商列服务作为最上层服务只有RPC调用和业务代码，包含了：商品列表页数据以及筛选项，其中下游返回的筛选项报文很大。

没到转转平台商列服务有尖峰流量涌入时，如：618、双11场景，大量新生对象产生，内存回收速率跟不上应用申请内存速率，导致高频YGC/FGC、GC时间过长，降低服务可用性。

优化方式：

通过纵向扩容方式，对于大内存，1.8的各种垃圾回收器都不能达到良好的回收效果；
通过横向扩容方式，成本增加、数据库等连接数也会升高。

随着ZGC垃圾回收器问世，借助它的并发回收、低延迟、毫秒级暂停、支持大内存的特性，与转转的现状契合，基于此平台开始考虑升级JDK。

2：转转为什么选择JDK21

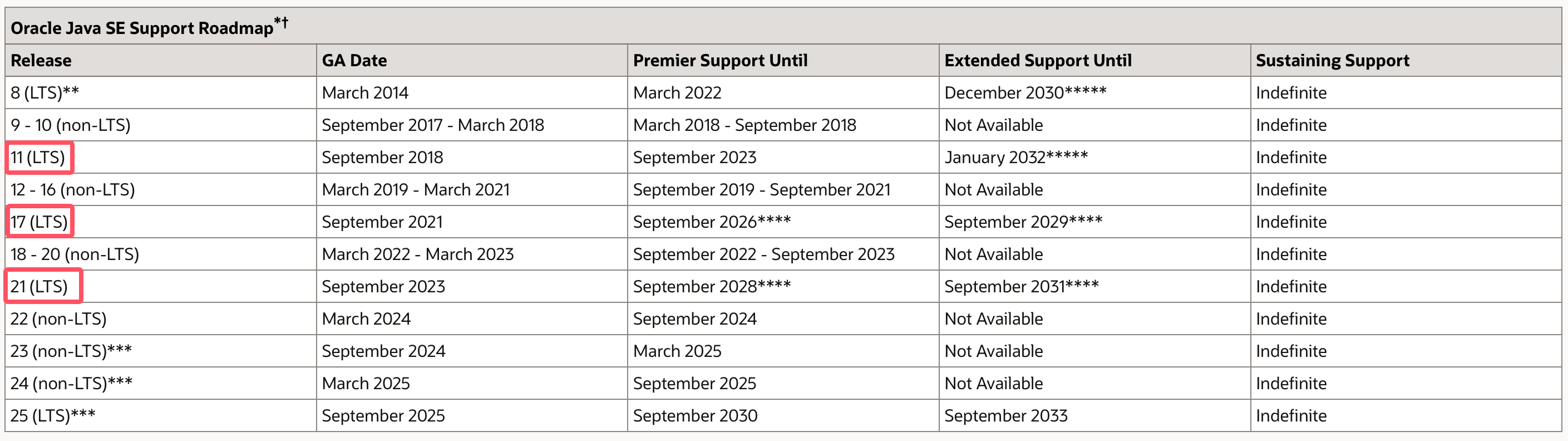

从Oracle长期支持的版本看，可选的版本有11、17、21，如图1所示。

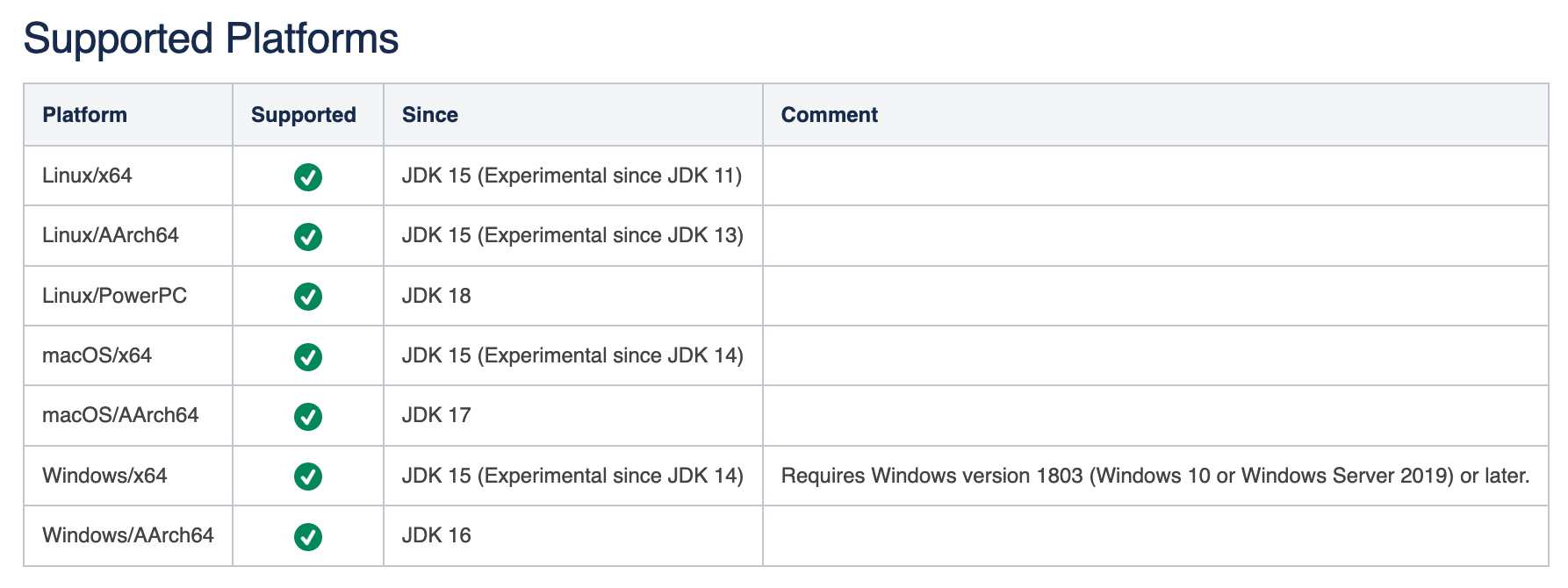

基于转转自身使用诉求，需要引入支持ZGC垃圾回收器的JDK，支持ZGC的JDK版本列表如图所示。

综上可以考虑JDK17或JDK21。对于JDK17，转转在线上接入并且压测过。

当压测流量为日常峰值的4倍时，因内存回收速率跟不上应用申请内存速率，触发 Allocation Stall（Allocation Stall是触发GC的一个原因，由于无充足可用内存导致，会引发应用线程停顿，类似Stop The World），进而引起应用线程等待直到可以重新申请新的内存，最终服务可用率下降。

Allocation Stall 指的是在 Java 应用程序运行时，由于内存分配过程中出现的问题，导致应用线程被迫暂停（Stall）等待的现象。

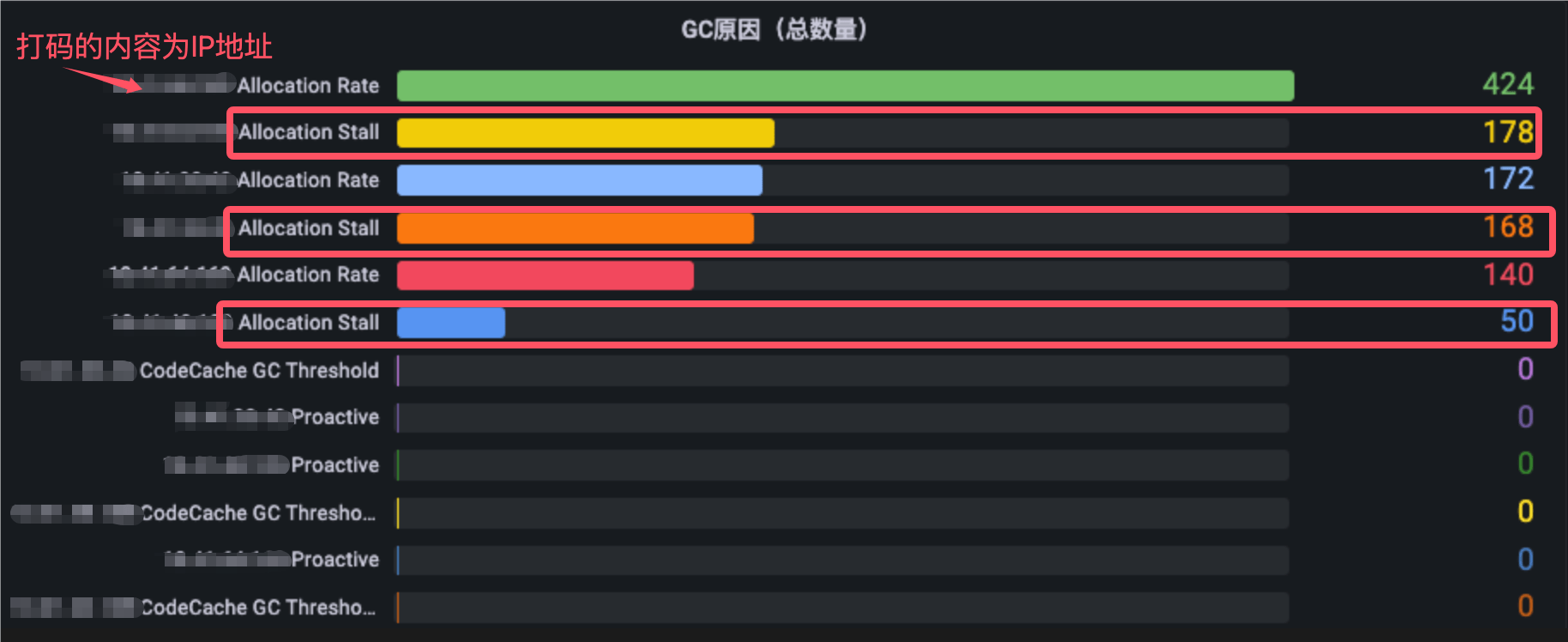

如图所示，在压测的8分钟内出现396次Allocation Stall。

可以考虑通过增加内存以承载更大的流量，但 JDK17 并不是一个长期可行的方案。

JDK开发组在JEP 439中提出了分代ZGC。

在相同的堆内存条件下，分代ZGC只需70%的内存，达到4倍的吞吐量，并且仍然可以保持停顿时间小于1ms，大幅降低了Allocation Stall。

至此，转转选择了JDK21，开始了实践之路。

3： JDK21的分代ZGC简介

ZGC是一个可伸缩的低延迟垃圾收集器，最高能支持TB级堆内存，能并发执行繁重任务，且不会让应用的暂停时间超过1ms。

ZGC适用于要求低延迟的应用，暂停时间与所使用的堆大小无关。

分代ZGC是ZGC的一个实现版本，依据假说：应用中的大部分对象都是短生命周期的，被设计为分代，即：年轻代、老年代。

相对ZGC，分代ZGC提高了应用吞吐率、降低了Allocation Stall频率、且依然能够保持对应用的暂停时间小于1ms。

JDK21之前：

ZGC 的堆内存也是基于 Region 来分布，不过 ZGC 不区分新生代老年代的。

JDK21之后：

分代ZGC为年轻和年老的对象保留不同的世代，这将使 ZGC 能够更频繁地收集年轻对象，因为年轻对象往往在很年轻时就会死亡。

4：分代ZGC 内存模型

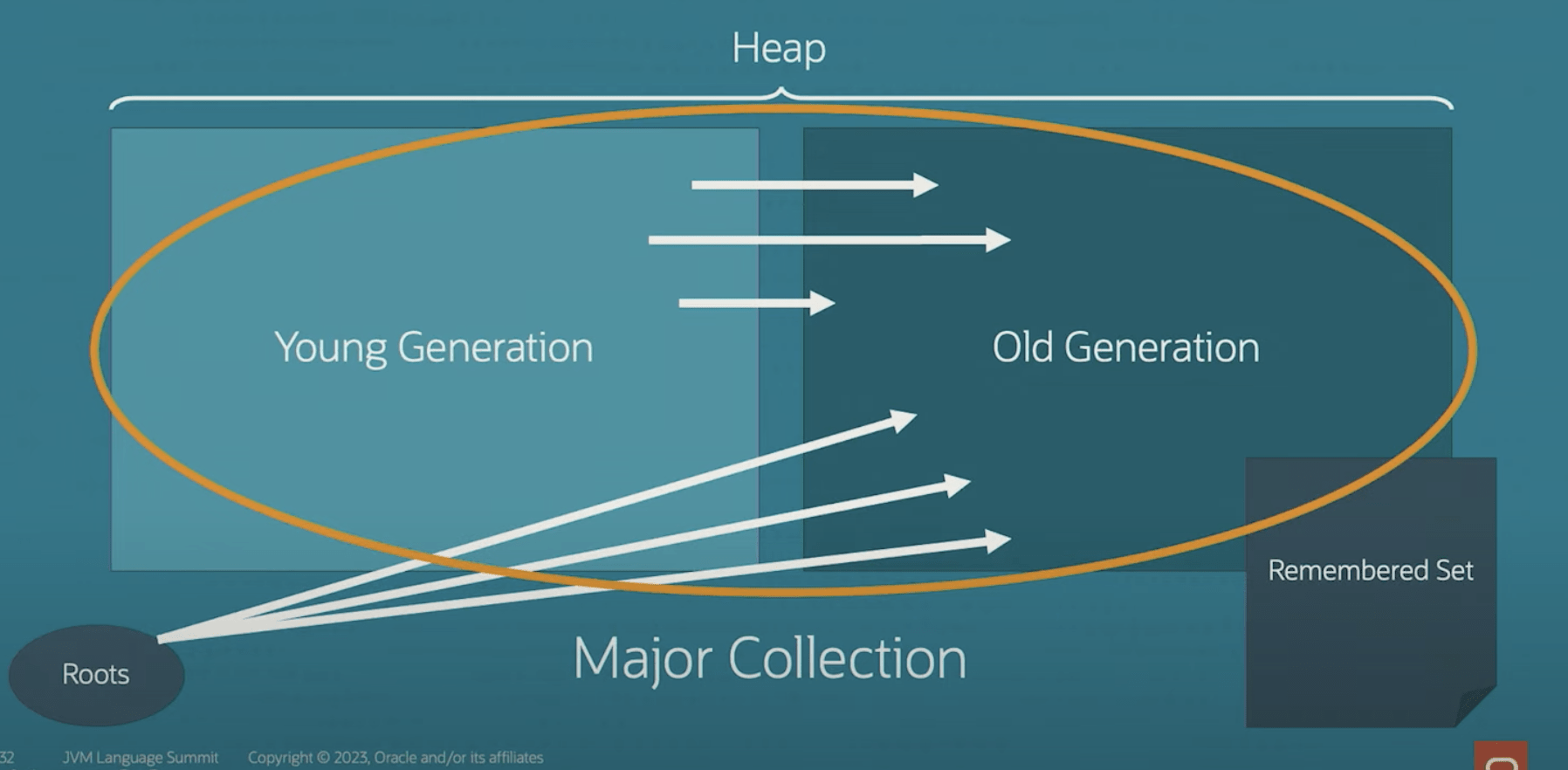

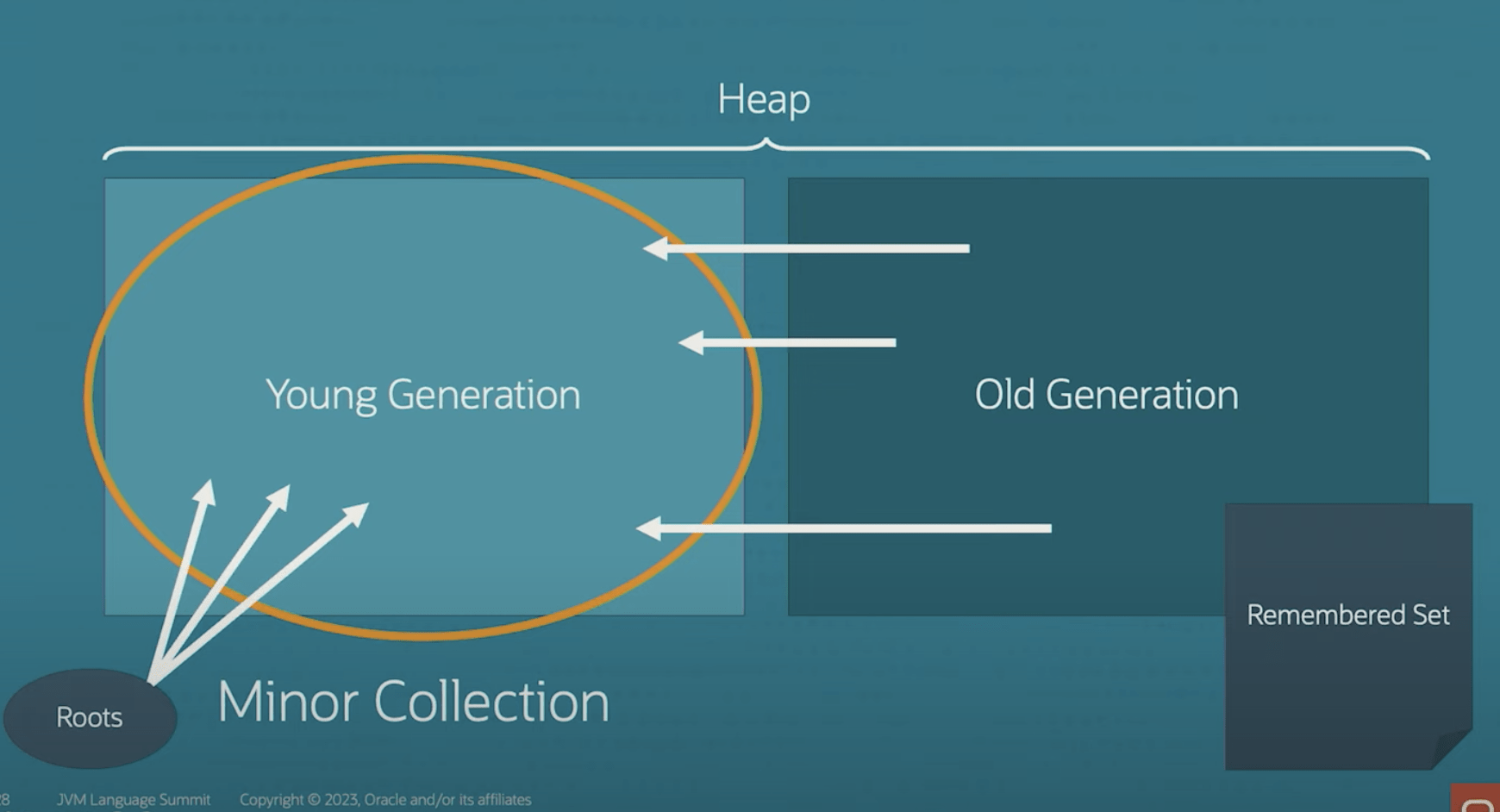

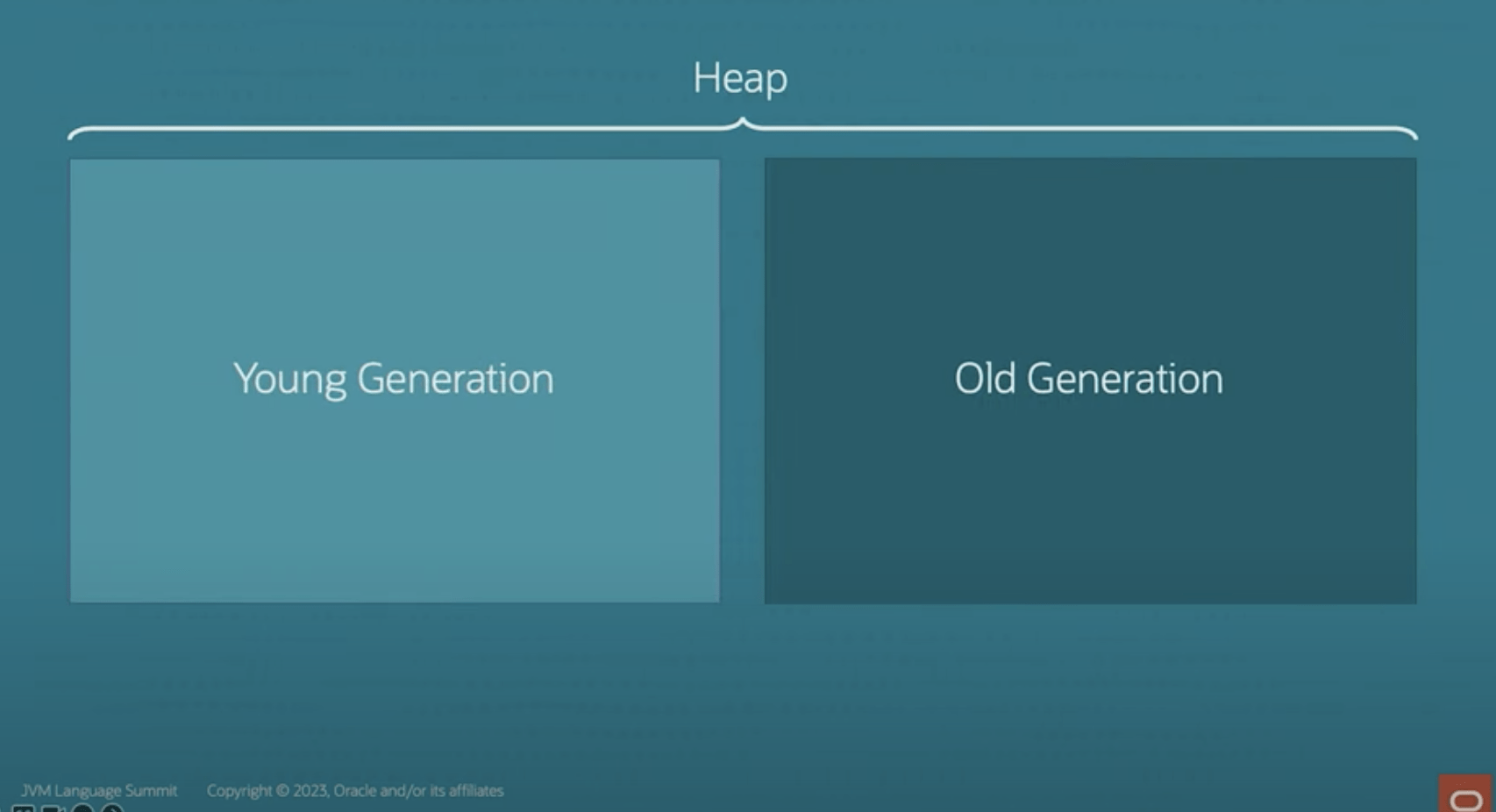

分代ZGC将堆内存分为两个逻辑区域：年轻代、老年代

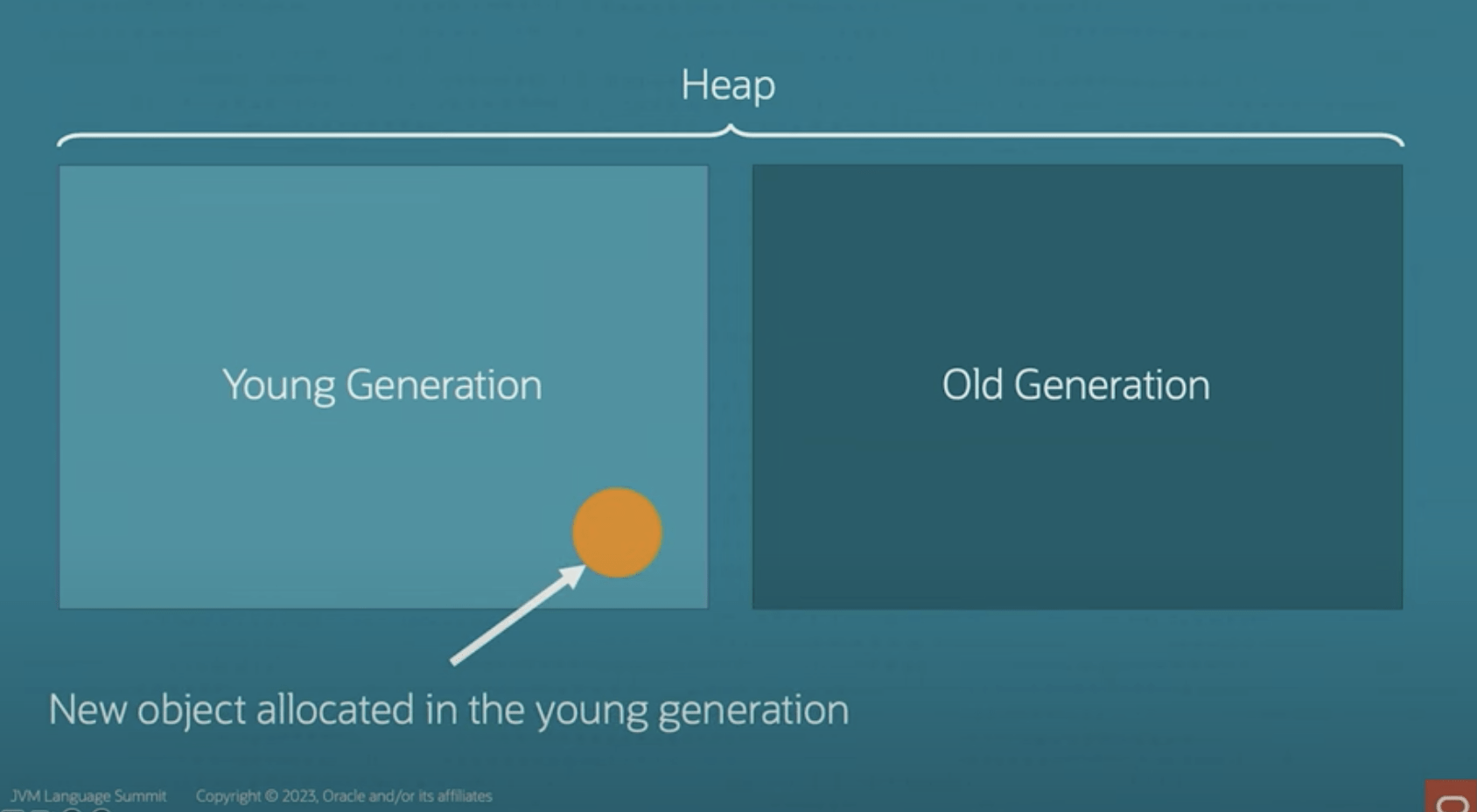

当分配对象时，它首先会被分配到年轻代，如图所示。

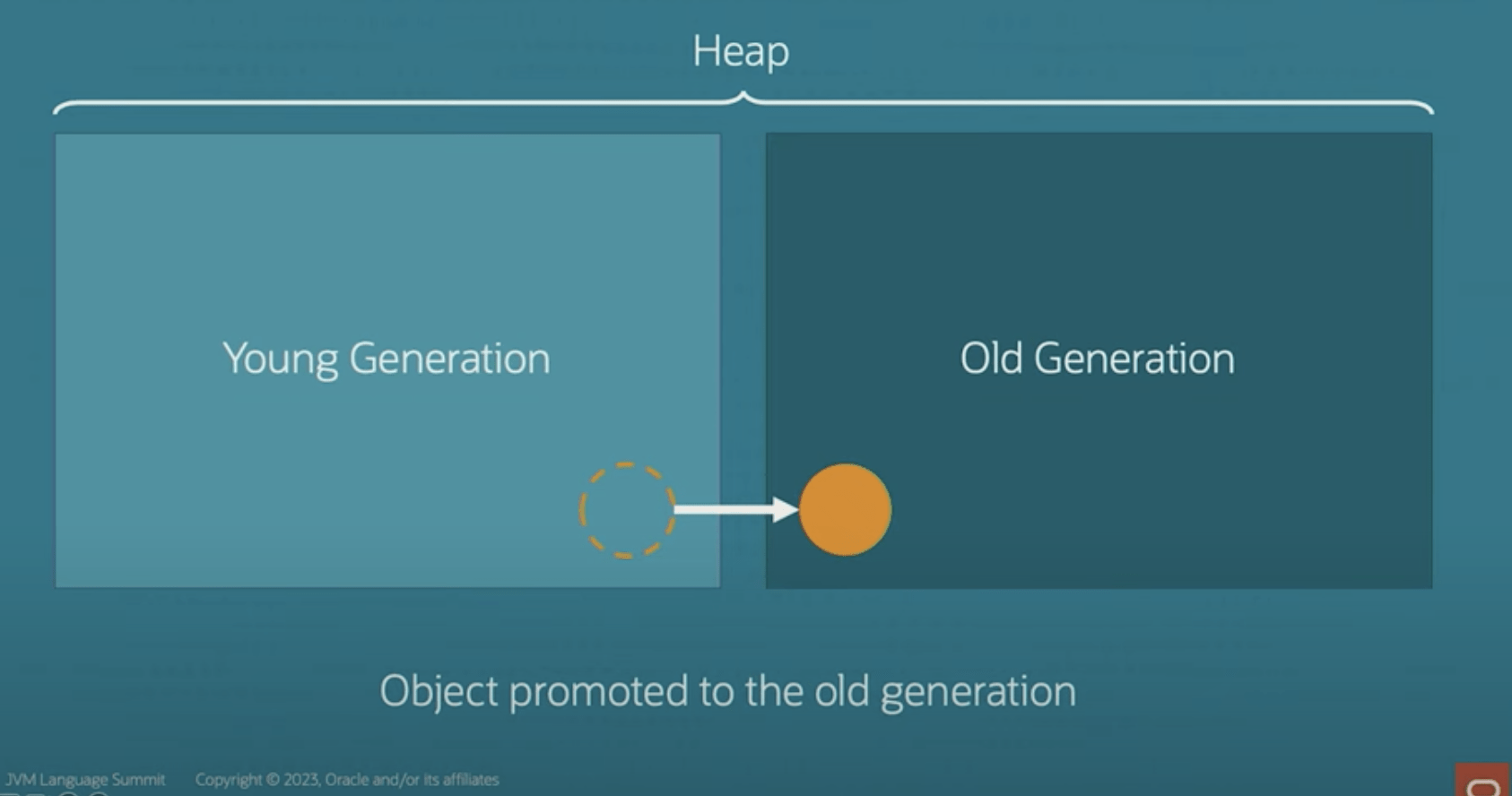

若该对象经历过多次年轻代回收后依然存活，它将会被晋升到老年代

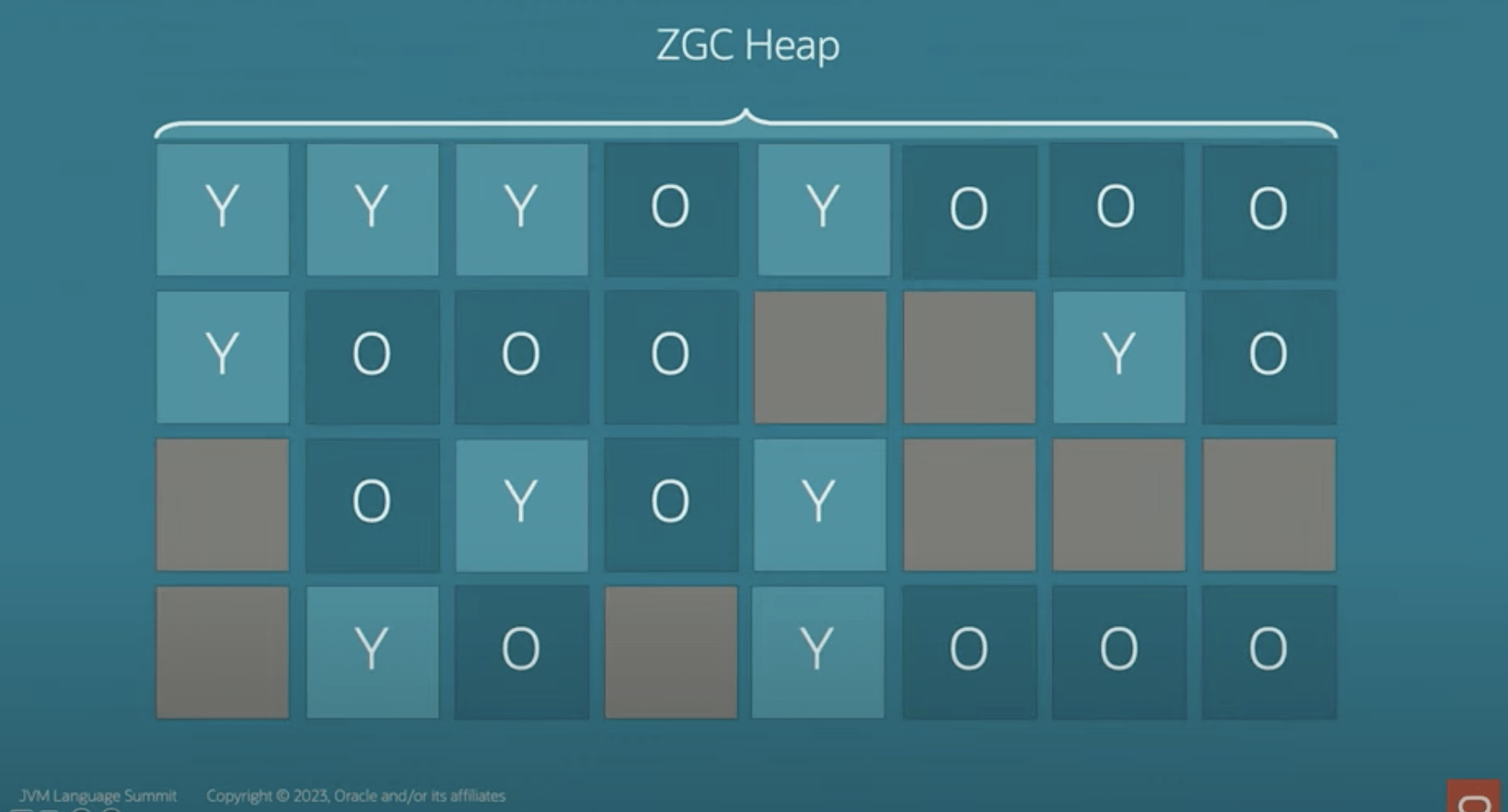

在实际的内存分布中，年轻代、老年代会分布在不连续的内存区域

分代 ZGC 标记与回收流程分析

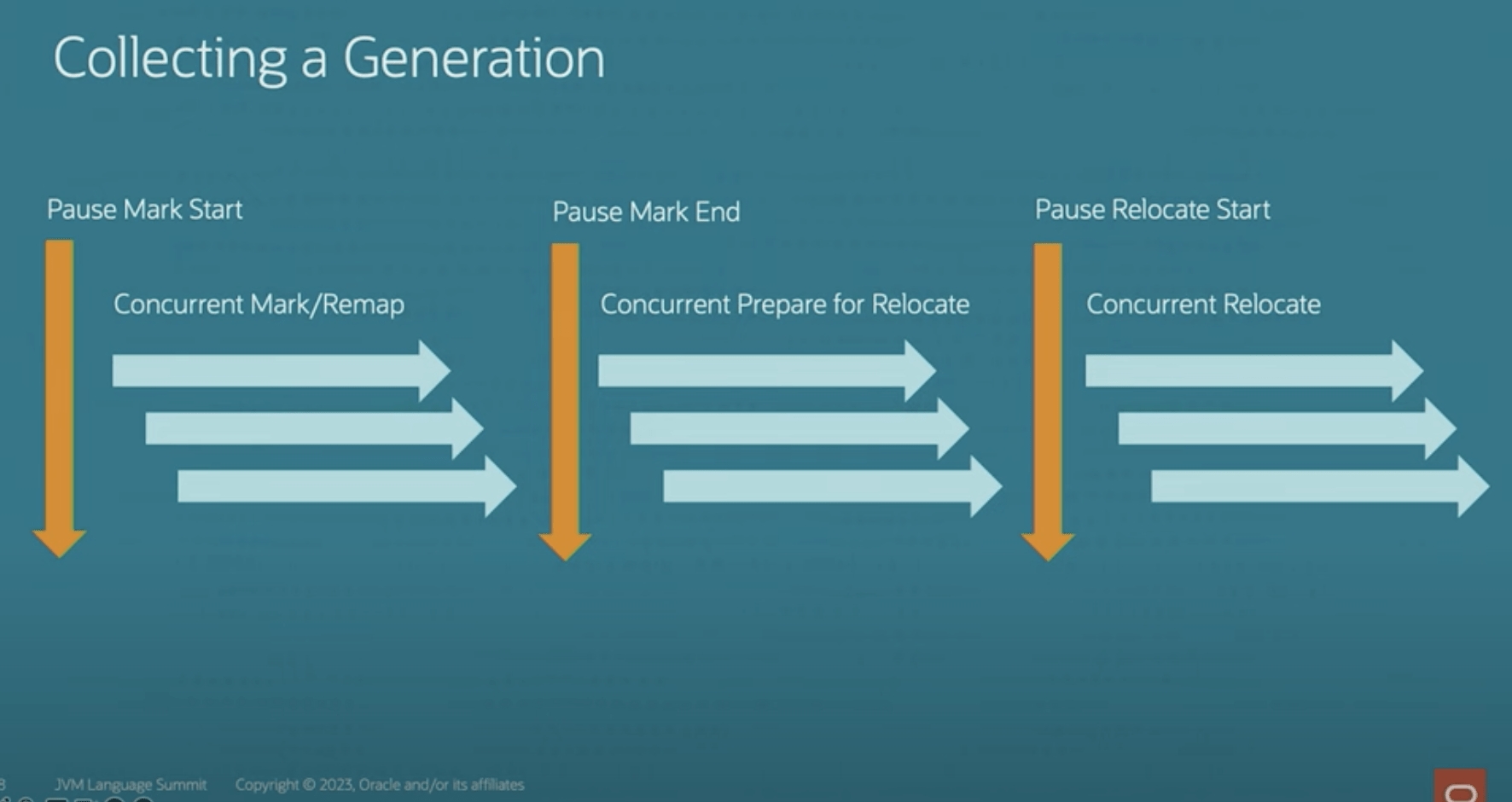

回收一个代的阶段如图所示，包含：垂直方向的GC暂停，以及水平方向的并发阶段。

上图中，可以看到 3次暂停点和3次并发阶段。

（1）暂停点1：这是一个同步点，仅标识标记开始。

（2）并发阶段1：开始运行应用程序、并发标记获取对象是否可达，在并发标记的同时，对最近一次GC Cycle内的对象remapping（当我们获取对象引用时，分代ZGC的load barrier会检查对象引用，若对象引用过期，会生成新的对象引用，这个过程称为remapping）。

（3）暂停点2：这是也一个同步点，用于标识标记结束。

（4）并发阶段2：为疏散区域（Region）做准备工作、处理reference、类的卸载等。

（5）暂停点3：同样也一个同步点，用于标识将要移动对象。

（6）并发阶段3：移动对象，以便释放出连续的内存。

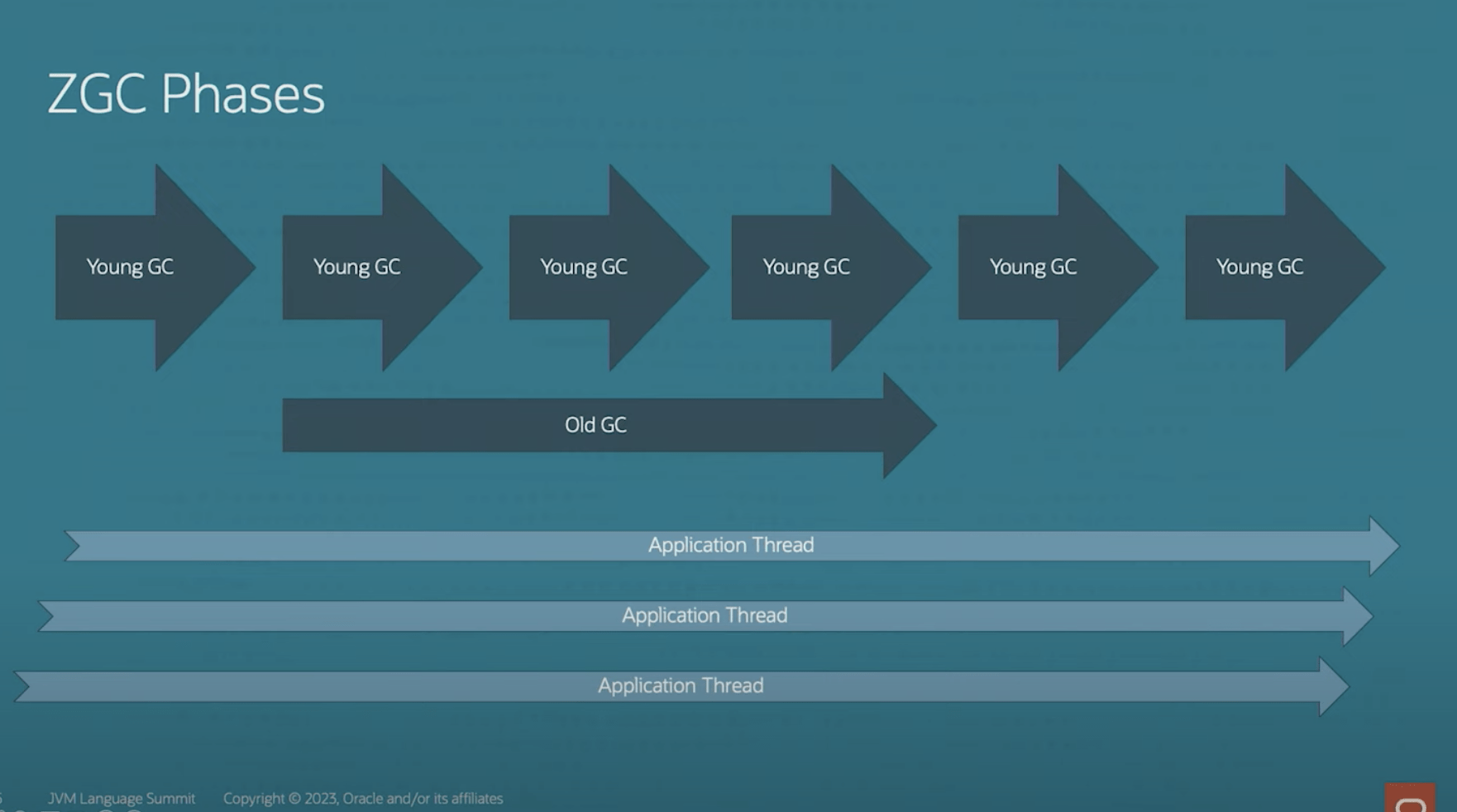

在分代ZGC各阶段（Phases）中，年轻代回收阶段、老年代回收阶段以及应用程序的运行完全是并发的，如图10所示。

所以说，分代ZGC的GC阶段与ZGC的GC阶段类似，也分为3次STW和3次并发阶段。

1 初始标记（STW）：

标识标记开始，该阶段从GC roots和老年代remembered set出发找到根集合直接引用的活跃对象，并将其入栈

2 并发标记：

此阶段主要做两个工作

2.1 并发标记：

将初始标记找到的对象作为根，深度遍历对象的成员变量进行标记。此阶段需要考虑引用关系变化导致的漏标记问题

2.2 引用重定向：

对最近一次GC Cycle内的对象remapping（当转转获取对象引用时，分代ZGC的load barrier会检查对象引用，若对象引用过期，会生成新的对象引用，这个过程称为remapping）

3 再标记（STW）：

在标记任务结束后尝试终止标记动作，由于GC线程和应用线程并发执行，有可能在GC工作线程结束标记后，应用线程又有了新的引用关系，因此需要STW判断是否真的结束了对象标记，如果没有结束，则需要并行标记。

4 并发准备转移：

并发选择待回收的页面，并发初始化待转移的页面，初始化Forwardding Table

5 初始转移（STW）：

转移根对象直接引用的对象

6 并发阶段：

并发转移，将对象移动到新页面。

分代ZGC将回收阶段：年轻代回收和老年代回收

在分代ZGC各阶段（Phases）中，年轻代回收阶段、老年代回收阶段以及应用程序的运行完全是并发的

分代ZGC将回收阶段划大致分为两类：Minor Collections和Major Collections，以统一管理。

1、Minor Collection 年轻代回收：

该阶段只回收年轻代，访问年轻代以及老年代对象中指向年轻代对象的字段，访问他们的主要原因是：

（1）GC Marking Roots：这样的字段包含唯一引用，使年轻代Object Graph的一部分保持可达。GC必须将这些字段视为Object Graph的根，以确保所有存活的对象都被发现，并标记他们的存活状态。

（2）老年代中的陈旧指针：收集年轻代时，会移动对象，这些对象的指针没有被立即更新。

老年代到年轻代的指针集合称为remembered set，包含了所有指向年轻代的指针。

2 、Major Collection 全堆回收：

该阶段期望回收整个堆，既访问年轻代，也访问老年代。

和Minor Collection类似，找到GC Marking Roots，以及年轻代中指向老年代的Roots。

当年轻代收集完之后，可以找到所有老年代中存活的对象。当估算到所有存活的对象之后，就可以移动对象、回收内存。

分代ZGC的核心机制

分代ZGC将堆划分为两个逻辑区域：年轻代、老年代，二者的回收完全独立。分代ZGC关注更有回收价值的年轻代对象。

与ZGC一样，分代ZGC的执行和应用运行并发。

由于与应用程序同时需要读取/修改Object Graph，必须为应用程序提供一致的Object Graph 对象视图。

分代ZGC通过：colored pointers（染色指针）、load barrier（加载屏障)、store barrier（存储屏障）实现，不再使用multi-mapped memory做多次映射。

分代ZGC不再使用多重映射

染色指针，是指向堆中对象的指针，和对象内存地址一起包含了对对象已知状态进行编码的元数据，元数据描述了：地址是否正确、对象是否存活等。

不分代 ZGC 采用一种称为彩色指针的技术。为了避免掩码指针的开销，不分代 ZGC 采用了多重映射技术。

多重映射是指将多段虚拟内存映射到同一段物理内存。

ZGC使用Java堆的3个视图（“marked0”，“marked1”，“remapped”），即3种不同“颜色”的堆指针和同一个堆的3个虚拟内存映射。

因此，操作系统可能会报告 3 倍大的内存使用量。

例如，对于 512 MB 的堆，报告的已提交内存可能高达 1.5 GB，不包括堆以外的内存。

注意：多重映射会影响报告的使用内存，但物理上堆仍将使用 512 MB 的 RAM。这有时会导致一个有趣的效果，即进程的 RSS 看起来大于物理 RAM 的数量。

在上述描述中，RSS（Resident Set Size）统计指的是进程实际驻留在物理内存中的内存大小统计。

在操作系统中，进程可能会使用虚拟内存，虚拟内存中的一部分数据会被加载到物理内存中供进程实际使用，这部分实际占用物理内存的大小就是 RSS。

对于 ZGC 来说，之前使用 multi - mapped memory（多映射内存）可能会导致 RSS 统计值异常，比如统计值达到 ZGC 实际内存使用的 3 倍，这会给内存使用情况的准确评估带来困扰。

而分代 ZGC 新的染色指针数据结构通过一些改进规避了这个问题，使得内存使用情况的统计更加准确，有利于系统对内存资源的管理和调度。

分代ZGC 新的染色指针数据结构，支持了更多的color bit（染色位）以支持实现更复杂的算法、扩大了对象地址的存储空间、规避了因使用multi-mapped memory导致的RSS统计为ZGC实际内存使用的3倍。

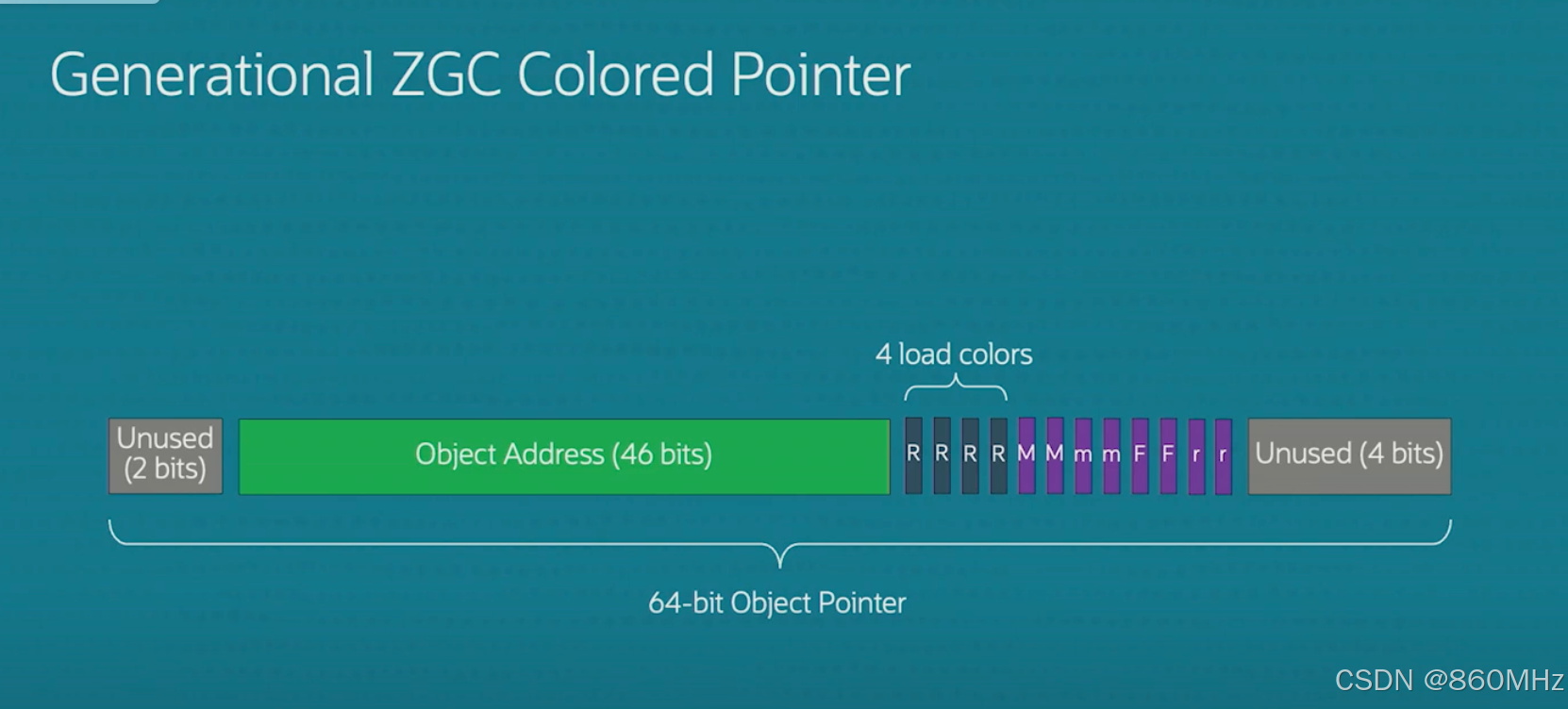

分代ZGC的染色指针 colored pointers：

与不分代ZGC的4个颜色位相比，分代ZGC需要12个颜色位来标识不同的GC阶段，这显然不能用多重映射内存来实现了。

为什么分代ZGC不再使用多重映射技术？

分代ZGC需要更多的标记位，如果还使用多重映射 muli-map的方式，两个原因：

第一分代ZGC用12位染色位，可用内存会因为多加标记位减少；

第二RSS指标可能是实际使用内存高出更多倍

架构师尼恩提示，这里，是一个核心面试题哈。

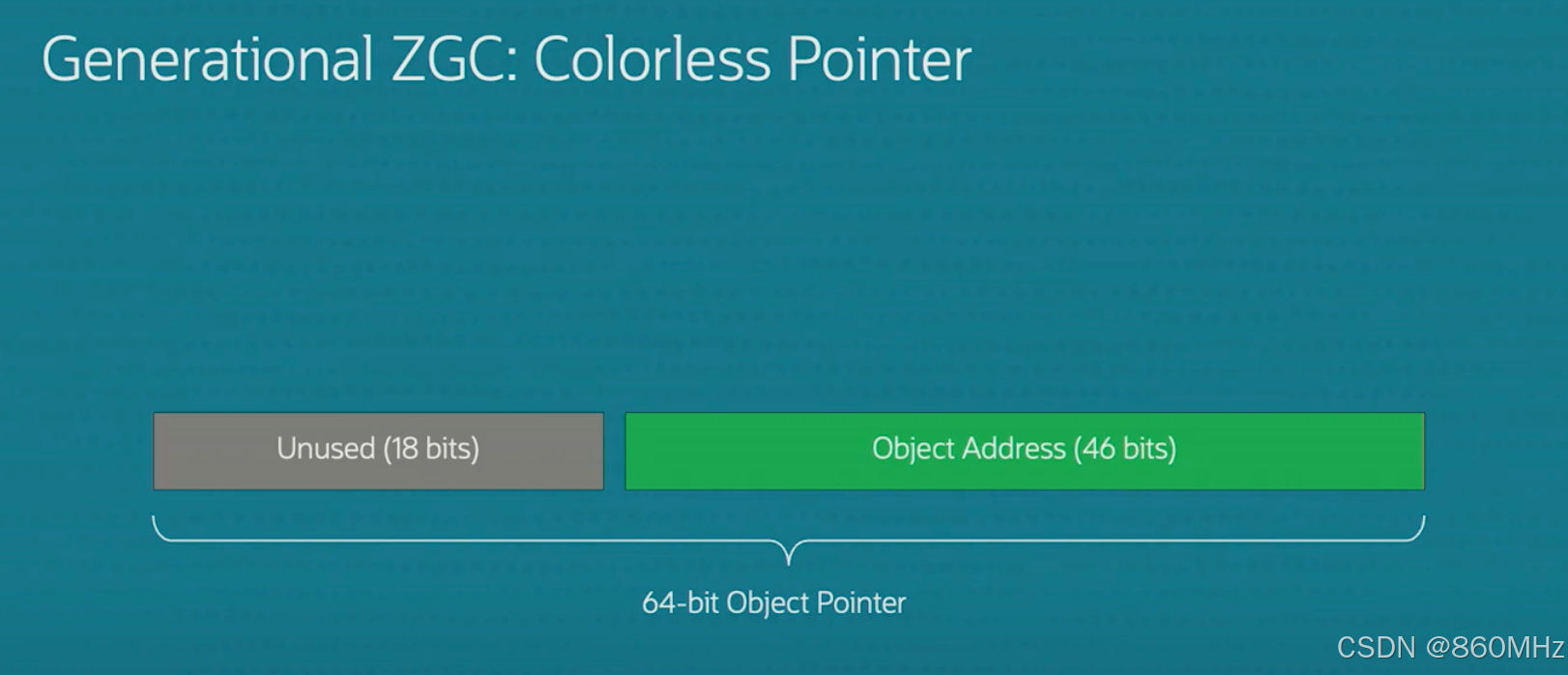

分代ZGC No multi-mapped memory（不再使用多重映射内存）

在不分代的ZGC中，通过指针中不同的标记位区分不同的虚拟空间，而这些不同标记位指向的不同的虚拟空间通过mmap映射到同一物理地址。

也就映射3次（M0/M1/remaped），最终造成普通ZGC的RSS指标（RSS统计的虚拟内存地址）翻了3倍。

与不分代ZGC的4个颜色位相比，分代ZGC需要12个颜色位来标识不同的GC阶段，这显然不能用多重映射内存来实现了。

分代ZGC需要更多的标记位，如果还使用muli-map的方式，第一可用内存会因为多加标记位减少；第二RSS指标可能是实际使用内存高出更多倍，所以分代ZGC在把虚拟内存交给操作系统的时候，需要清除标记位。

这也是为啥ZGC一开始不支持分代的原因。

如何在不产生额外成本的情况下去除和恢复颜色？

染色指针只是JVM定义的，操作系统、处理器未必支持。

为了解决这个问题，不分代 ZGC在Linux/x86-64平台上采用了虚拟内存映射技术。

ZGC为每个对象都创建了三个虚拟内存地址，分别对应Remapped、Marked 0和Marked 1，通过指针指向不同的虚拟内存地址来表示不同的染色标记。

不分代 ZGC 仅支持 64 位系统，将 64 位虚拟地址空间划分为多个子空间。

创建对象时，先在堆空间申请虚拟地址，该地址暂时不映射到物理地址。

同时，不分代 ZGC 会在 M0、M1、Remapped 空间中为对象分别申请虚拟地址，这三个虚拟地址映射到同一物理地址。

不分代 ZGC 通过切换这三个视图空间，实现并发垃圾回收。

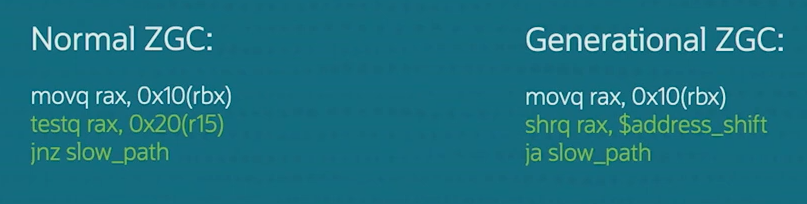

【不分代 ZGC读屏障】检查指针颜色是否是好的；

普通ZGC 在读屏障中，先加载地址（rbx寄存器中的地址转换为虚拟地址）到rax寄存器，然后通过颜色指针验证地址是否有效（testq），如果不是有效地址，则进入slow_path中（remap操作完成对象指针修复，通过转发表转变为有效地址，这就是指针的自愈）。

由于指针信息直接给到了操作系统，所以普通ZGC需要将三个虚拟地址映射到同一个物理地址上。

rbx：主要用于存储基地址，是需要保存的寄存器。
rax：用于算术运算、函数返回值和系统调用，是一个灵活的通用寄存器。

【分代ZGC读屏障】进行去掉颜色位

分代ZGC先加载地址到rax寄存器中，然后右移address_shift位（右移位数与GC阶段有关），然后判断CF和ZF是否都为0（ja指令的作用），如果该条件成立，则进入slow_path完成对象指针修复（并发标记阶段的指针修复）。

分代ZGC 具体做法

保存在内存中的Java对象引用地址是有颜色的。
读取出来处理的时候，通过 Load Barrier 将颜色去掉，之后再去寻址。
存储的时候，通过 Store Barrier 将颜色恢复。

Load Barrier 和 Store Barrier 是 ZGC 消耗 CPU 大的一个重要原因

分代ZGC读屏障

load barrier：加载屏障，是从堆中加载对象引用时，由JIT注入的一段代码。

负责移除染色指针中的元数据位、更新GC重定位对象的过期指针。

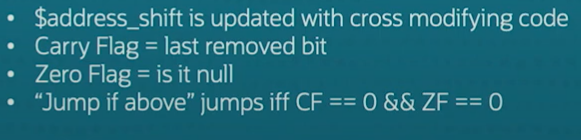

address_shift操作：右移最右移除的低位为1时CF为1，否则CF为0。

右移操作得到的结果为全0，那么ZF为1，否则ZF为0。

由于地址右移时不会得到全0结果，所以这里ZF可以认为是一个0常量。

关键要看CF，而CF的结果由address_shift所决定。

一共4中情况，分别对应于不同的GC阶段的有效地址，有效地址的4个R位中根据当前所处阶段，只有1位为1。

在每种情况中address_shift的值恰好可以把墨绿色的唯一的1移除掉（绿色右侧的移除）。

由于JVM中地址是按8对齐的，对于一个有效的地址来说最小为8，所以低3位一定为0（00001000=8），本着能省就省的宗旨，低3位的0和读标记区进行了重叠。

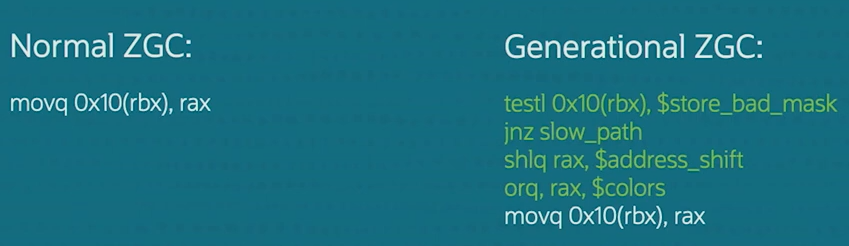

分代ZGC写屏障

store barrier（存储屏障）是向堆中存储对象引用时，由JIT注入的一段代码。

负责填充元数据位以创建染色指针、维护remembered set（老年代中指向年轻代的对象指针）、标记对象正在存活。

由于在读地址的时候把指针信息删除了，所以在写的时候，就要把信息恢复，分代ZGC不得不在写屏障完成这个操作。

在写入的时候，12个染色指针都需要参与。

普通ZGC写入的时候只是保存了地址信息。

分代ZGC在写入时则多做了4个操作。

前两个操作合起来就是检测地址是否需要处理，如果需要处理进入slow_path中处理，这里slow_path主要做了如下操作：

并行年轻代SATB 染色；
并行老年代SATB 染色；
并行Remember Set 染色。

后两条指令这是把地址左移，然后把颜色指针还原。由此可见，在写入上必然会有性能损耗。

SATB（Snapshot-at-beginning）

与非分代ZGC不同，分代ZGC采用了SATB机制，在标记开始阶段，GC对GC根进行快照，在标记结束时，确保标记了快照中所有可达对象。

因此，当对象引用关系中断时，内存屏障将要覆盖的引用值通知GC，然后GC将会标记引用的对象并标记从该对象字段上的引用。

记忆集（remembered sets）

很多GC算法使用卡表来追踪从老年代到新生代的引用，通常卡表是一个大型byte数组，其中一位对应512字节的堆空间，如果老年代堆空间中的对象引用了新生代对象，则对应的卡表位设置为1。

G1则使用remembered set记录region之间的引用，每种不同的GC算法对于remembered set的具体实现均不同，分代ZGC使用位图精确对象位置。

另外分代ZGC有两个记忆集，大约占用了3%的JVM内存消耗。

current remembered set，应用线程负责写入。线程执行过程中，当有新增的从老年代指向新生代的引用，则应用线程将引用信息写入记忆集。
previous remembered set，由GC线程负责扫描和清理。新生代标记开始时，交换current remembered set和previous remembered set。

两个记忆集的好处在于，不需要引入新的内存屏障和内存可行性机制，也避免了GC线程和应用线程的竞争。
