跨时钟域设计方法-握手协议、异步FIFO

一、握手协议

当由快时钟跨到慢时钟时，为了避免采不到信号这种情况，通常运用电平展宽、脉冲同步器、或者是握手处理。

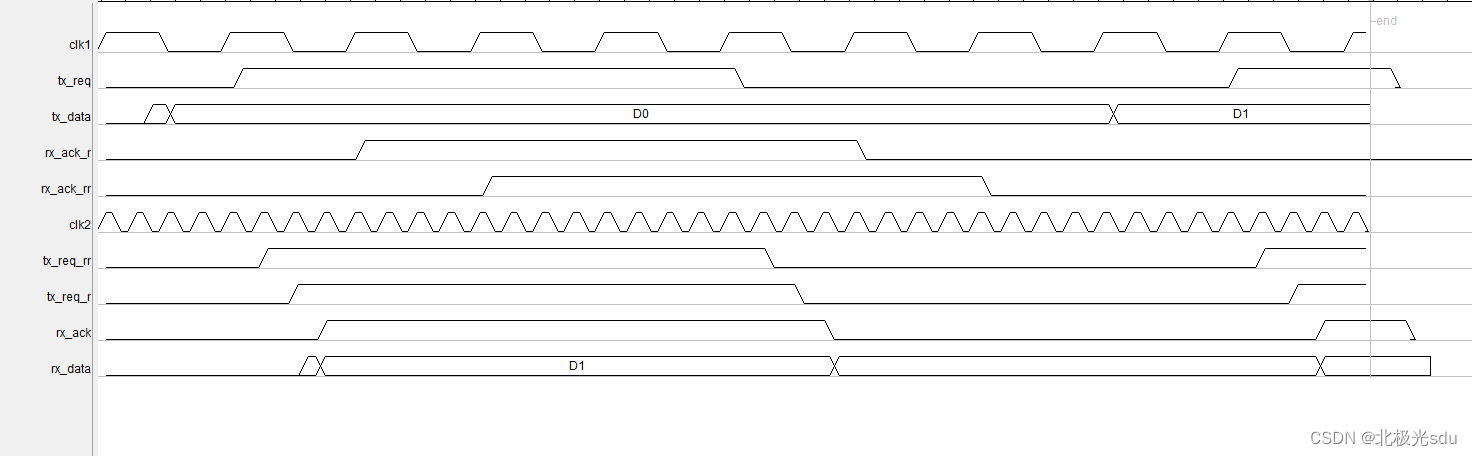

图中所示，发送端时钟是clk1，接收端时钟是clk2,当发送端接收到外部传过的数据时，准备就绪时拉高t_req，向接收端发送该信号表示我准备好传输了你准备好接收了吗，该信号到达接收端后进行两级同步器，为什么两级同步，主要是如果是快转慢，你需要用这种方式来展宽信号电平，这里由于是慢转快，仅仅两级同步就是 为了减小亚稳态发生的概率，两级同步时在接收端的时钟clk2下发生的，两级同步后得到t_req_rr，在下一个clk2时钟沿来时发现t_req_rr为高，进行拉高ack,表示我接受到你的请求了，同时开始采集数据，此时的数据最稳定，当发送端接收到这个ack信号后，进行同步处理，同样是两级同步得到re_ack_rr信号，在clk1上升沿识别到该信号为1后，在下一个时钟沿，时拉低req，表示发送端不在向接收端请求发送；半握手结束；
接下来进行全握手的部分：
当拉低的req信号，再次经过clk2两级同步后得到req_rr为0时，下一个时钟沿拉低ack信号，表示以及完成接收任务，该信号经过clk1发送时钟的两级同步后的ack_rr为0，下一个时钟沿来的时候进行下一次数据的传输，如果检测到总线有数据要传输，下一个时钟拉高req，重复以上传输；

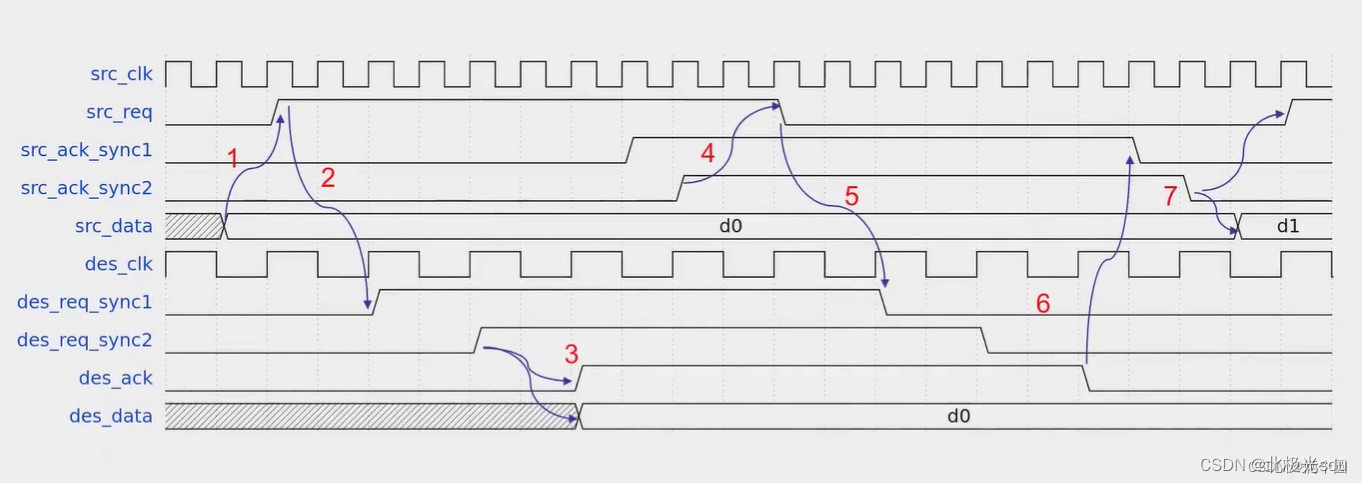

快时钟，转慢时钟时，如图所示：
当监测到总线上要传输数据时，传输器拉高req,req经过接收器的时钟des_clk的两级同步后得到des_req_syn2，在下一时钟上升沿拉高des_ack,且同时接收器开始采集数据，此时发送端通过将ack信号在发送端时钟下打两拍得到src_ack_sync2,后下一次时钟上升沿拉低req，同样马上接收端在就知道他拉低了req,经过两拍后再下一时钟沿拉低ack,ack信号在发送端时钟下经过两拍后再下一拍开始下一个数据的传输，同理如果有下一个数据则经过一拍拉高req请求传输。

二、代码

1.>top层：

module asynchronous_data(
input tclk,
input rclk,
input rstn,
input rrstn,
input [4:0] data_in,
output[4:0]data_out
);


wire req;
wire ack;
reg [4:0]tx_data;

tx tx_module(
.tclk(tclk),
.rstn(rstn),
.ack(rrstn),
.data_in(data_in),
.req(req),
.tx_data(tx_data)
);

rx rx_1(
.rclk(rclk),
.rrstn(rrstn),
.req(req),
.data_in(tx_data),
.ack(ack),
.rx_data(data_out)
);

endmodule

2.>t发送端：

module tx(
input tclk,
input rstn,
input ack,
input [4:0] data_in,
output req,
output reg[4:0]tx_data
);


wire ack_sync;
reg ack_sync1;
reg req_reg;
wire ack_syn_negedge;
always@(posedge tclk or negedge rstn)begin
	if(!rstn)begin
		tx_data<=0;
	end
	else if(ack_syn_negedge)begin
		tx_data<=data_in;
	end
end

reg_module reg_module1(
								.clk(tclk),
								.sig(ack),
								.rstn(rstn),
								.sig_reg(ack_sync)
							);


always@(posedge tclk or negedge rstn)begin
	if(!rstn)begin
		ack_sync1<=0;
	end
	else if(ack_syn_negedge)begin
		ack_sync1<=ack_sync;
	end
end

assign ack_syn_negedge=!ack_sync&ack_sync1;


always@(posedge tclk or negedge rstn)begin
	if(!rstn)begin
		req_reg<=0;
	end
	else if(ack_sync)begin
		req_reg<=0;
	end
	else begin
		req_reg<=1;
	end
end

assign req=	req_reg;
endmodule

3.接收端

module rx(
input rclk,
input rrstn,
input req,
input [4:0] data_in,
output ack,
output reg [4:0]rx_data
);

wire req_sync;

always@(posedge rclk or negedge rrstn)begin
	if(!rrstn)begin
		rx_data<=0;
	end
	else if(req_sync)begin
		rx_data<=data_in;
	end
end

reg_module reg_module1(
								.clk(rclk),
								.sig(req),
								.rstn(rrstn),
								.sig_reg(req_sync)
							);

assign ack =req_sync;

endmodule

4.调用两级同步

module reg_module(
input clk,
input rstn,
input sig,
output reg sig_reg
);

reg sig_reg0;

always@(posedge clk or negedge rstn)begin
	if(!rstn)begin
		sig_reg0<=0;
		sig_reg<=0;
	end
	else begin
		sig_reg0<=sig;
		sig_reg<=sig_reg0;
	end
end
endmodule

总结

握手协议主要就是，我的信号传给你，要在你的时钟下进行两级同步后，参考我这个信号做出反映，反映后的信号传给我，我经过我的时钟下两级同步后，通过观测信号修改我刚刚的反映，这样，就不会传错了，但是由于每次信号交互都要两级同步，所以延迟较大，浪费不少资源，适合传输速度叫慢的进行传输。
