Firefly-ITX3588J上调试os08a20的senor过程

creeper_boom

已于 2024-12-17 18:22:19 修改

阅读量702

点赞数 15

文章标签：嵌入式硬件

于 2024-04-29 17:37:36 首次发布

本文链接：https://blog.csdn.net/creeper_boom/article/details/138316765

版权

os08a20是一款支持mipi接口的摄像头sensor芯片，可以通过i2c总线挂载到3588的开发板上，通过mipi信号线向3588传输RAW格式的视频流，本文采用了一款以os08a20为核心设计的摄像头模组进行调试。

在firefly对应的3588开发板的资料下载页Firefly | 让科技更简单，让生活更智能下载Linux版本的SDK，并在我的电脑上的虚拟机内解压。在/proj/rk3588_sdk/kernel/drivers/media/i2c/的路径下可以找到一个名为os08a20.c的文件，这个就是rk3588为os08a20配置的驱动文件，同样地，在这个文件夹里可以找到的sensor芯片型号都是对rk3588兼容的。在os08a20.c文件的os08a20_probe函数（设备初始化和驱动注册）中保留对reset对应gpio口的配置，然后将文件里的其余关于reset的配置注释掉。

	os08a20->reset_gpio = devm_gpiod_get(dev, "reset", GPIOD_OUT_HIGH);
	if (IS_ERR(os08a20->reset_gpio))
		dev_warn(dev, "Failed to get reset-gpios, maybe no use\n");

接下来配置设备树文件，在/proj/rk3588_sdk/kernel/arch/arm64/boot/dts/rockchip/下有firefly配置好的设备树文件，他们对8ms1m摄像头模组一、产品介绍 — Firefly Wiki配置了设备树文件rk3588-firefly-itx-cam-8ms1m.dtsi，把这个文件复制一份改名为rk3588-firefly-itx-cam-os08a20.dtsi。在设备树文件中可以看到对i2c3节点的配置，因为os08a20的地址为0x36，所以作如下修改。

&i2c3 {
	status = "okay";

        os08a20: os08a20@36{
               compatible = "ovti,os08a20";
               reg = <0x36>;
               clocks = <&cru CLK_MIPI_CAMARAOUT_M3>;
               clock-names = "xvclk";
               pinctrl-names = "default";
               pinctrl-0 = <&mipim0_camera3_clk>;
               power-domains = <&power RK3588_PD_VI>;

               reset-gpios = <&gpio1 RK_PB0 GPIO_ACTIVE_HIGH>;

               firefly,clkout-enabled-index = <0>;
               rockchip,camera-module-index = <0>;
               rockchip,camera-module-facing = "back";
               rockchip,camera-module-name = "default";
               rockchip,camera-module-lens-name = "default";
               port {
                        os08a20_out0: endpoint {
                               remote-endpoint = <&mipidphy0_in_ucam0>;
                               data-lanes = <1 2 3 4>;
                       };
               };
       };

};

由于8ms1m和os08a20不同之处在于8ms1m输出的是YUV格式，os08a20输出的是RAW格式，所以需要打开isp节点对图像数据进行处理。将以下节点的status都改为“okay”。

&rkcif {
	status = "okay";
};

&rkcif_mipi_lvds2 {
	status = "okay";
	port {
		cif_mipi2_in0: endpoint {
			remote-endpoint = <&mipi2_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds2_sditf {
	status = "okay";

	port {
		mipi_lvds2_sditf: endpoint {
			remote-endpoint = <&isp0_vir0>;
		};
	};
};

&rkcif_mmu {
	status = "okay";
};

&rkisp0 {
	status = "okay";
};

&isp0_mmu {
	status = "okay";
};

&rkisp0_vir0 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp0_vir0: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds2_sditf>;
		};
	};
};

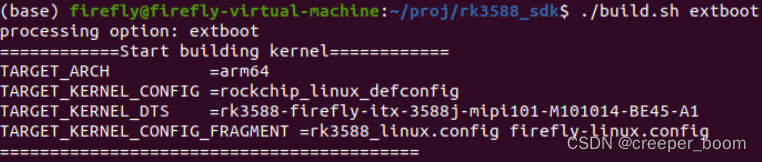

将配置好的设备树文件放到设备树总文件里，当编译固件时，可以看到设备树总文件名为rk3588-firefly-itx-3588j-mipi101-M101014-BE45-A1.dtsi，在这个文件中加上#include "rk3588-firefly-itx-cam-os08a20.dtsi"。

最后，打开/proj/rk3588_sdk/kernel/arch/arm64/configs/路径下的rockchip_linux_defconfig文件，在里面搜索os08a20，把对os08a20的编译选项改为'y'，放入内核里编译。

CONFIG_VIDEO_OS08A20=y

完成对os08a20的驱动配置之后，就可以编译固件并烧写到3588里去了，启动3588后，终端运行'i2cdetect -r -y 3'，就可以在3节点36地址下看到挂载的os08a20了。

通过以下命令可以查看视频节点支持的视频格式

v4l2-ctl -d /dev/video0 --list-formats-ext

如果用v4l2命令可以根据得到的视频格式拉取原始视频流，但是由于未经过isp节点的处理，得到的图像并不是正常图像。

v4l2-ctl -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=RG10
--stream-mmap  --stream-skip=1

需要找到os08a20对应的iqfile'os08a20_default_default.json'，将它传到/etc/iqfiles/路径下，然后利用SDK中的ispdemo就可以拉取正常的视频流了。

rkisp_demo --device /dev/video11 --width 3840 --height 2160 --iqpath /etc/iqfiles
--rkaiq --stream-skip=10 --stream-count=50 --stream-to=os08a20.yuv

os08a20支持4K/30FPS和1K/120FPS，如果想要修改输出的分辨率和帧率，需要根据os08a20的数据手册修改驱动文件os08a20.c中寄存器的值，利用V4L2命令可以查看实时帧率。

v4l2-ctl --verbose -d /dev/video11 --set-fmt-video=width=1920,height=1080,pixe
lformat=NV12 --stream-mmap=3 --stream-skip=1

利用rkisp_demo可以将采集到的图像用HDMI输出到显示器上。

rkisp_demo --device /dev/video11 --width 1920 --height 1080 --iqpath /etc/iqfiles
--rkaiq --vop
