图像检测系统基于RK3588的硬件电路设计（四）MIPI CSI接口、HDMI TX接口、Type-C接口

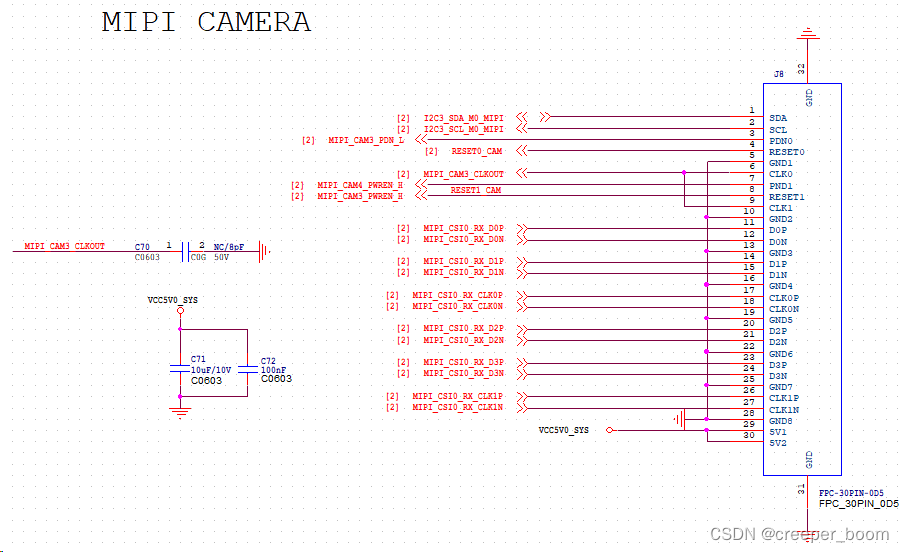

上图是设计的MIPI接口接插件，共有32个引脚，其主要引脚功能为：

        SDA\SCL：I2C信号通道，用于和摄像头的控制信息交互。

        PDN：省电模式控制引脚。

        RESET0：复位信号输入。

        CLK0\CLK1：摄像头时钟信号的输出引脚

        PND：功能不清，连接了CAM4的电源使能端，CAM4并没用上。

        RESET1：CAM3电源使能信号输入，高有效，CAM3对应CSI0。

        DxP\DxN：四对差分信号接收端。

        CLKxP\CLKxN：时钟信号输入端，不清楚为什么设计两对，可能和工作模式有关。MIPI CSI CLK存在两种工作模式，一种是连续时钟模式，传输过程不会切换 LP 状态；另一种是非连续时钟信号模式，每传输完一帧图像数据，帧 blanking 时将会切换为 LP 状态。

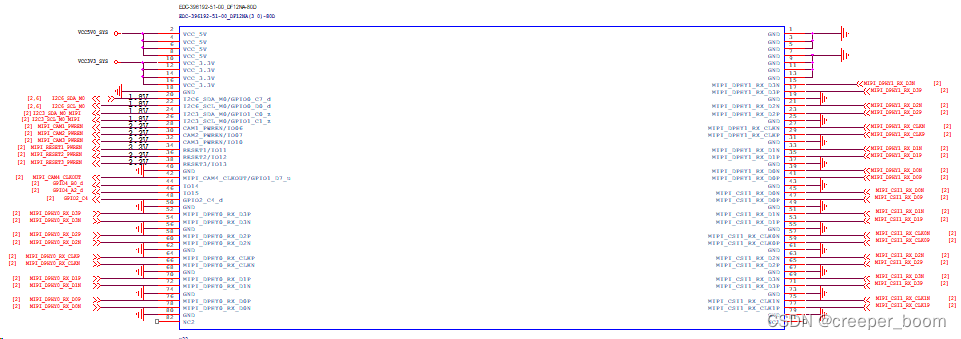

上图的大接插件是一些预留接口，包括MIPI CSI1、MIPI DPHY等。

---

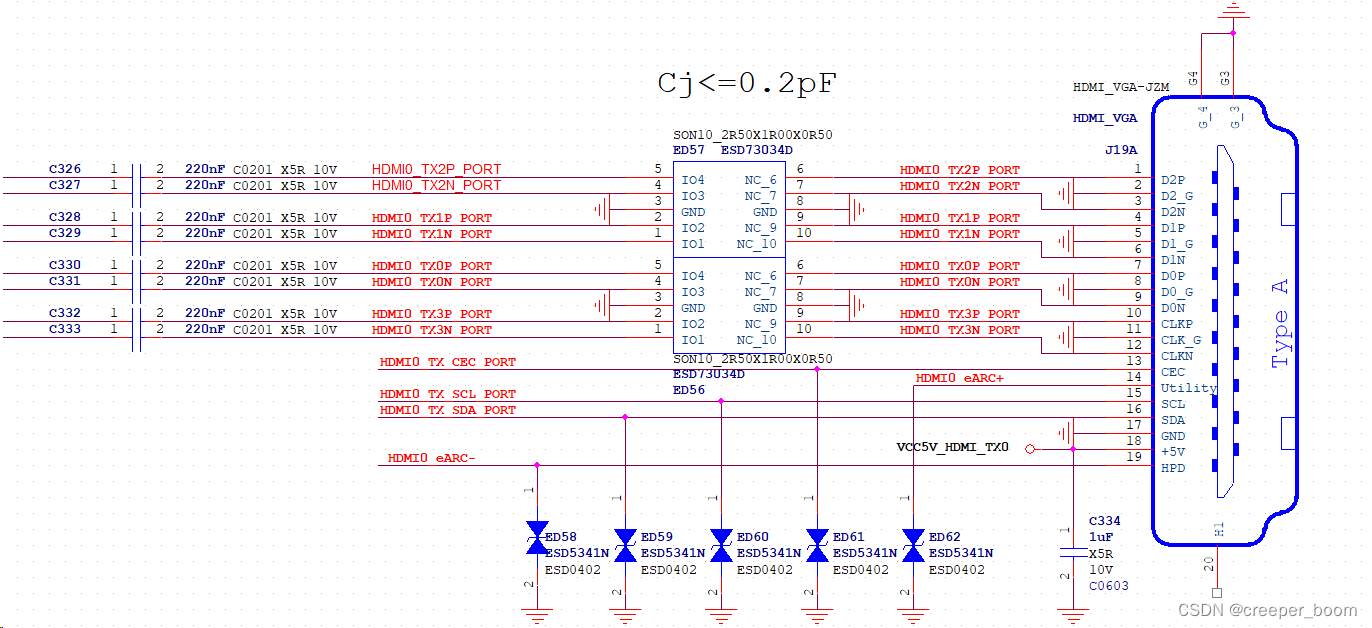

HDMI接口的信号线共分为：

1、4对差分信号线经过静电和浪涌保护芯片ESD73034D和耦合电容接入核心板。

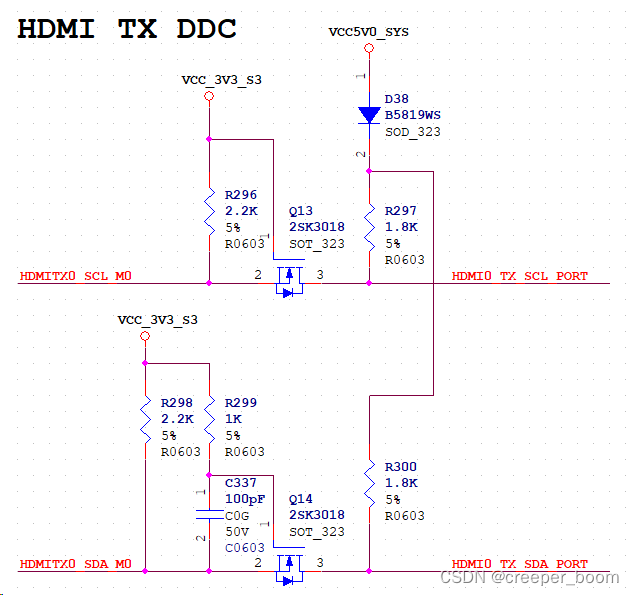

2、一组I2C信号线（SCL、SDA），它们经过电平转换接入核心板，起DDC作用，即利用I2C将显示信息（如分辨率、扫描频率等）传给主设备。

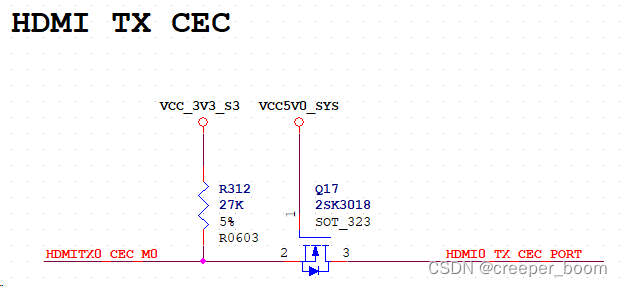

3、单根CEC信号传输线。电子设备可以借着CEC信号让使用者控制HDMI接口上所连接的装置，比如单键播放，系统待机，可以实现由单一遥控器控制所有HDMI连接的装置。

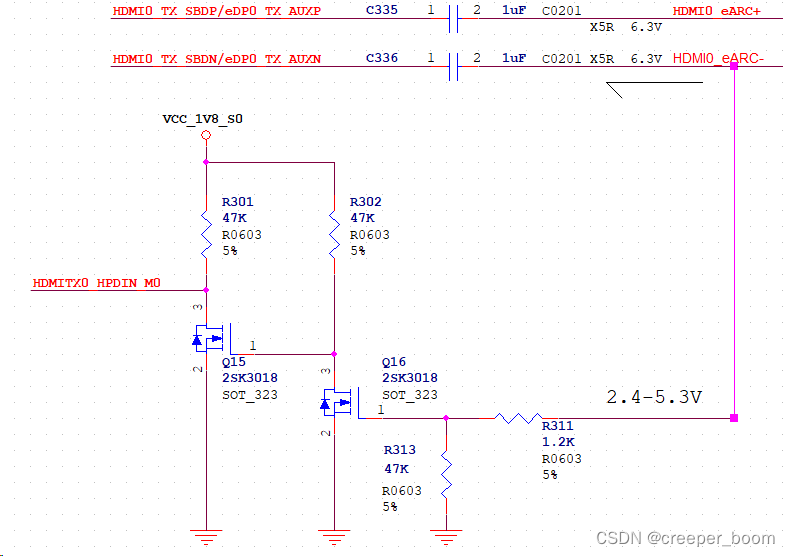

4、由ARC引脚和HPD引脚组成的eARC信号线，即音频回传增强功能。HPD引脚由HDMITXO_HPDIN_M0通过场效应管控制通断，断开时可通过ARC引脚进行普通音频传输。

---

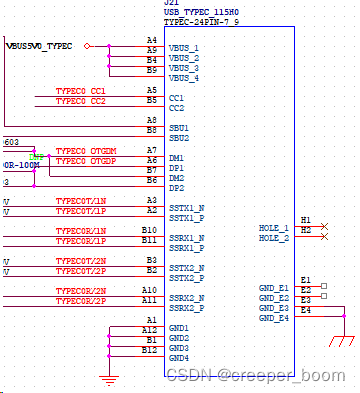

Type-C接口使用24脚封装接口。接口的信号线分为：

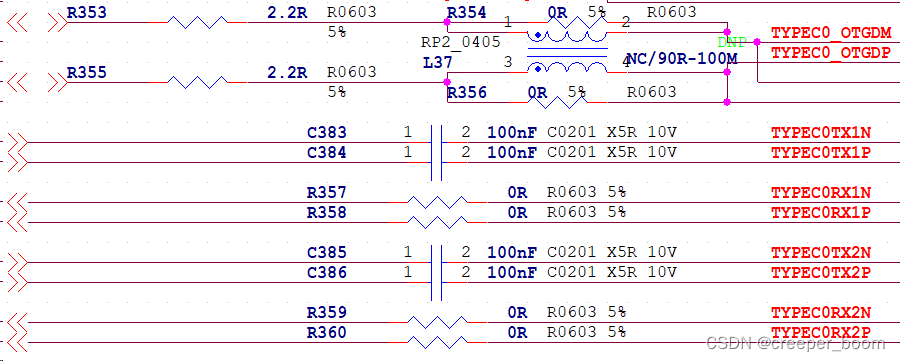

1、两组USB3.0高速差分信号线和两组USB2.0兼容差分信号线，因为需要考虑正反插，所以设有两组。两组USB2.0兼容差分信号线接共模电感抑制共模干扰，接小电阻吸收脉冲，后接稳压管。USB3.0高速差分信号线中，发送端接交流耦合电容，接收端接小电阻吸收脉冲，后共同接入静电和浪涌保护芯片ESD73034D。

2、一对用于判断插入方向的信号线CC1\CC2。CC的两引脚的电平为上下浮动，当接入Type-C插头时，CC两个引脚一个会被拉高，一个会被拉低，从而判断插入方向。两根信号线连入USB芯片FUSB302BMPX后，芯片会会根据主从设备的不同情况传输一些状态信息。

        作为主设备时：

        ①给从设备设置允许的充电电流。

        ②USB BMC数据传输。

        ③判断设备断开的情况。

        作为从设备时：

        ①指示主设备允许的充电电流。

        ②USB BMC数据传输。

3、SBU1和SBU2为辅助信号，在不同的应用场景具有不同的用途，例如在ALT MODE模式下进行DP信号传输时，作为音频传输通道，在进入Type-C模拟音频耳机附件模式，则作为麦克风信号传输通道。

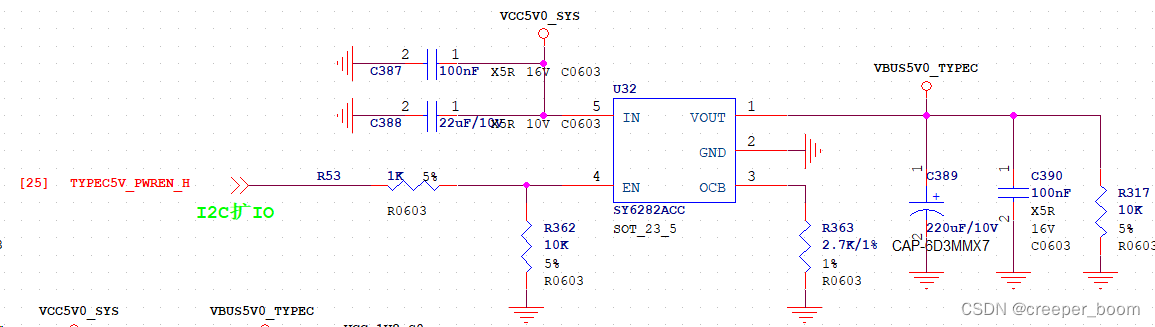

电源部分由VCC5V0_SYS作为输入电源，接入功率电子开关芯片SY6282ACC，输出一个5.0V电源给接口供电。
