通信电源的整流电路

引言

把交流电源电压变成单方向直流电压的电路，称为整流电路。由二极管组成的整流电路称为不可控整流电路或不控整流电路，由二极管和晶闸管组成或全部由晶闸管组成的整流电路称为可控整流电路。

（一）、不控整流电路

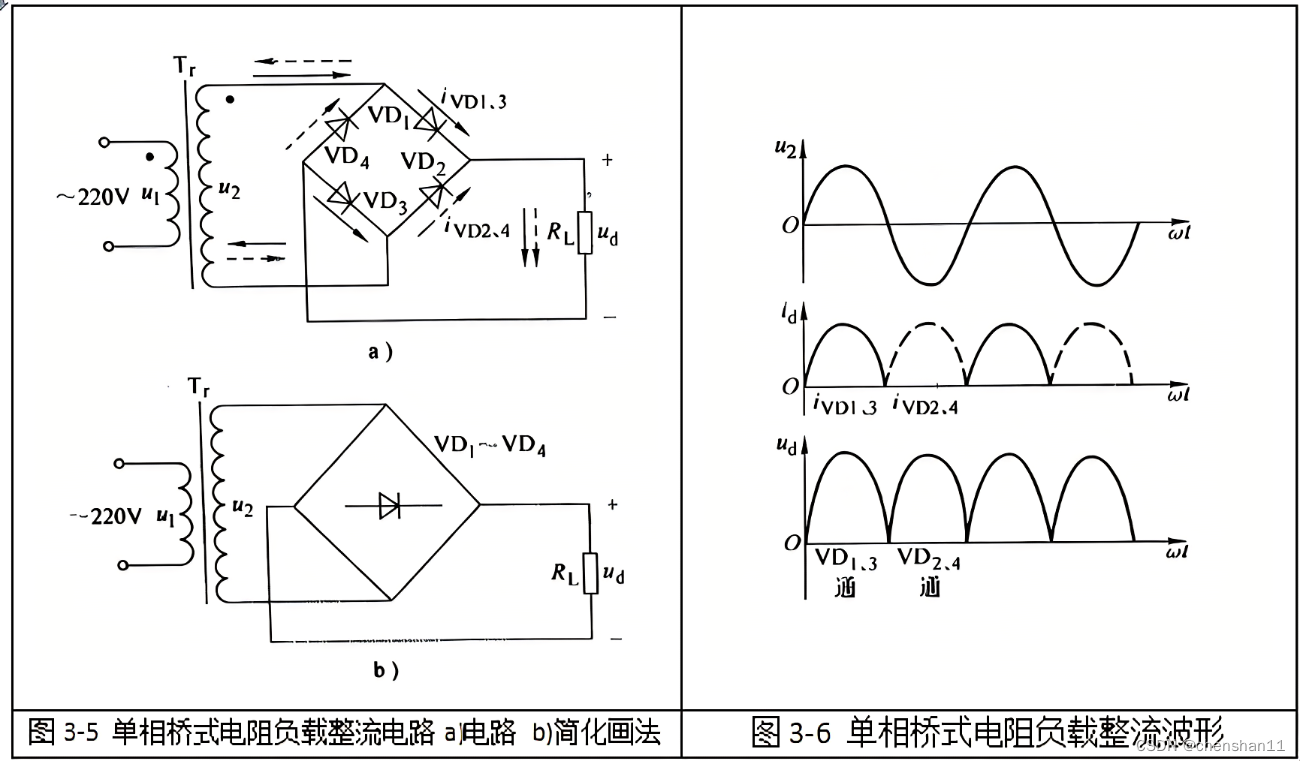

1.1、单相桥不控整流电路

单相桥不控整流电路是一种简单的电路，由四个二极管组成。它可以将交流电转换成直流电。该电路的输入端接入交流电源，输出端则输出直流电压。但是，该电路的输出电压是不稳定的，受到交流电压大小及负载电流大小的影响。因此，它适用于一些不要求输出稳定性的场合，如灯泡等基本负载。

1.2、三相桥不控整流电路

三相桥不控整流电路是一种基本的电力电子电路，由三个普通二极管组成，用于将交流电转换为直流电，不需要任何控制器件。

当输入交流电时，三相桥不控整流电路中的三个二极管将正半周的电流导通，而反半周的电流则被阻挡。这样就可以将交流电转换为具有直流成分的脉动直流电。输出电压的大小取决于输入电压的大小，但它会存在一定的脉动。

三相桥不控整流电路的优点是简单、低成本，适用于一些低功率、不需要高精度电源的应用。缺点是输出电压存在一定程度的脉动，对一些对电源质量要求高的应用不太适用。

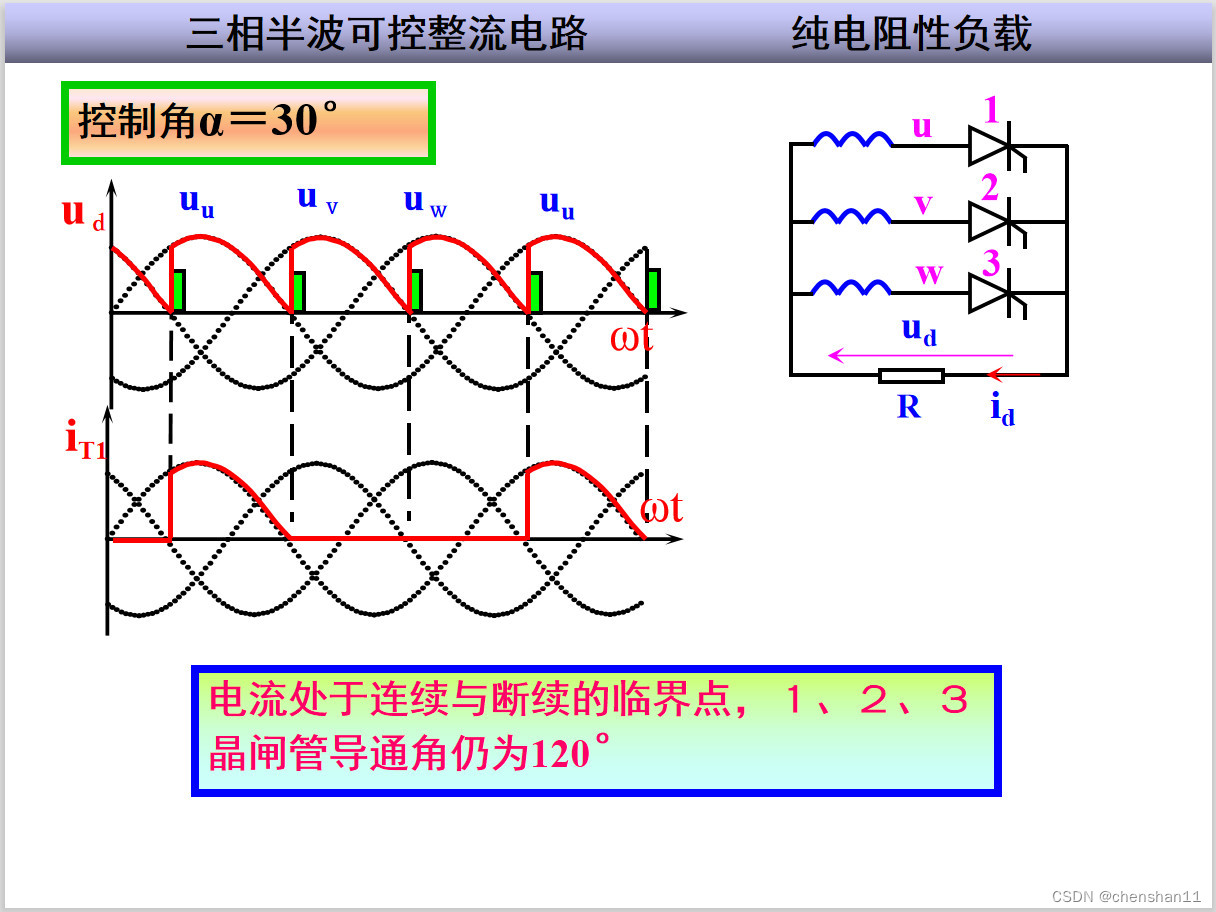

（二）、可控控整流电路

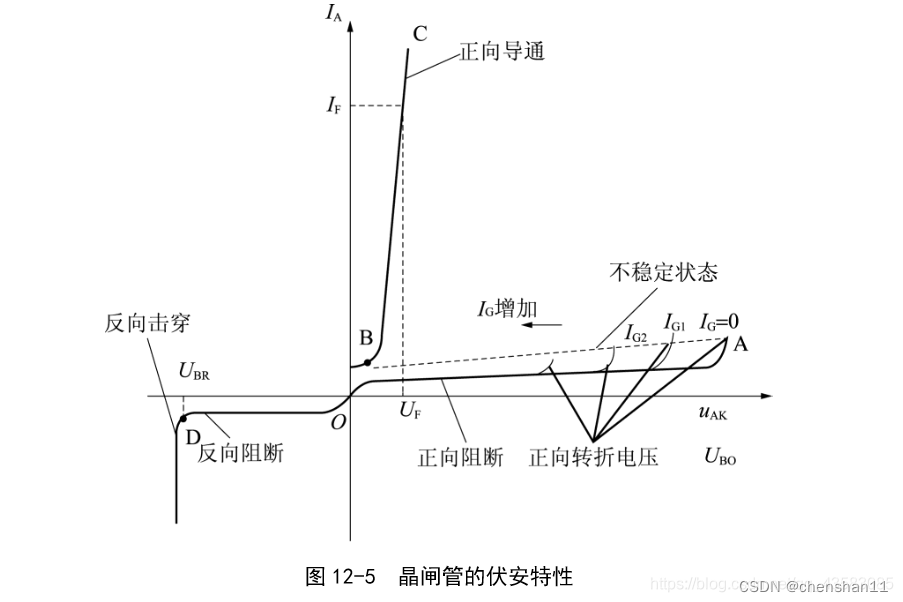

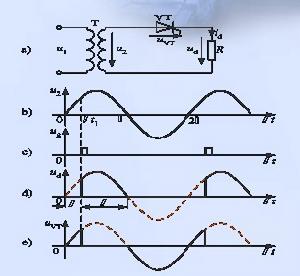

2.1、晶闸管

晶闸管是一种半导体器件，也称为可控硅。它是一种具有开关控制功能的电子元件，可以控制大电流的方向和大小，广泛应用于交流电调节、直流电控制和功率放大等领域。晶闸管主要由四个半导体材料P型区、N型区、P型区、N型区组成。它是一种双向可控硅，具有单向导通和双向导通两种形式。在电路中，晶闸管可以作为开关、整流器、逆变器、交流电调节器等元件进行应用。

2.2、三相桥式全控控整流电路

三相桥式全控整流电路是一种常用的整流电路，它由六只晶闸管组成，分为共阴极组和共阳极组。在交流电源的一个周期内，晶闸管在正向阳极电压作用下不导通的电角度称为控制角或移相角，用α表示；导通的电角度称为导通角，用θ表示。

三相桥式全控整流电路必须用双窄脉冲或宽脉冲触发，其移相范围为0°~120°，最大导通角为120°。它主要用于电压控制要求高或要求逆变的场合。

在电阻性负载的三相桥式全控整流电路中，控制角的起点不是在交流电压过零点处，而是在自然换流点（又称自然换相点），即三相相电压的交点。采用双窄脉冲触发时，触发电路每隔60°依次同时给两个晶闸管施加触发脉冲，每周期的触发顺序在φ=0°时，VS₁和VS₅得到触发脉冲。

此外，为了使整流电路的输出电压更加平稳，减少谐波的影响，三相整流变压器采用Dy联结。由于共阳极组在电源正半周导通，流经变压器二次绕组的是正向电流，共阴极组在电源负半周导通，流经变压器二次绕组的是反向电流，因此一个周期中，变压器绕组中没有了直流磁动势，有利于减小变压器磁通、电动势中的谐波。

对整流电路的意义有以下总结：

1、电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流三种，倍压整流电路用于其它交流信号的整流，例如用于发光二极管电平指示器电路中，对音频信号进行整流。

2、前三种整流电路输出的单向脉动性直流电特性有所不同，半波整流电路输出的电压只有半周，所以这种单向脉动性直流电主要成分仍然是50Hz的；因为输入交流市电的频率是50Hz，半波整流电路去掉了交流电的半周，没有改变单向脉动性直流电中交流成分的频率；全波和桥式整流电路相同，用到了输入交流电压的正、负半周，使频率扩大一倍为100Hz，所以这种单向脉动性直流电的交流成分主要成分是100Hz的，这是因为整流电路将输入交流电压的一个半周转换了极性，使输出的直流脉动性电压的频率比输入交流电压提高了一倍，这一频率的提高有利于滤波电路的滤波。

3、在电源电路的三种整流电路中，只有全波整流电路要求电源变压器的次级线圈设有中心抽头，其他两种电路对电源变压器没有抽头要求。另外，半波整流电路中只用一只二极管，全波整流电路中要用两只二极管，而桥式整流电路中则要用四只二极管。根据上述两个特点，可以方便地分辨出三种整流电路的类型，但要注意以电源变压器有无抽头来分辨三种整流电路比较准确。

4、在半波整流电路中，当整流二极管截止时，交流电压峰值全部加到二极管两端。对于全波整流电路而言也是这样，当一只二极管导通时，另一只二极管截止，承受全部交流峰值电压。所以对这两种整流电路，要求电路的整流二极管其承受反向峰值电压的能力较高；两只二极管导通，另两只二极管截止，它们串联起来承受正向峰值电压，在每只二极管两端只有正向峰值电压的一半，所以对这一电路中整流二极管承受反向峰值电压的能力要求较低。

                                                                        整流电路

5、在要求直流电压相同的情况下，对全波整流电路而言，电源变压器次级线圈抽头到上、下端交流电压相等；且等于桥式整流电路中电源变压器次级线圈的输出电压，这样在全波整流电路中的电源变压器相当于绕了两组次级线圈。

6、在全波和桥式整流电路中，都将输入交流电压的负半周转到正半周或将正半周转到负半周，这一点与半波整流电路不同，在半波整流电路中，将输入交流电压一个半周切除。

7、在整流电路中，输入交流电压的幅值远大于二极管导通的管压降，所以可将整流二极管的管压降忽略不计。

8、对于倍压整流电路，它能够输出比输入交流电压更高的直流电压，但这种电路输出电流的能力较差，所以具有高电压，小电流的输出特性。

9、分析上述整流电路时；主要用二极管的单向导电特性，整流二极管的导通电压由输入交流电压提供。
