通信电源整流电路

把交流电源电压变成单方向直流电压的电路，称为整流电路。由二极管组成的整流电路称为不可控整流电路或不控整流电路，由二极管和晶闸管组成或全部由晶闸管组成的整流电路称为可控整流电路。

一、不控整流电路

1、单相桥式不控整流电路

（1）工作原理

单相桥式不控整流电路简称单相桥式整流电路，由4个整流二极管组成。电阻性负载的单相桥式整流电路。
当输入交流电源电压的极性为上端正下端负时，整流二极管 VD 、 VD ，导通。这时VD1、 VD 上的压降很小，在理想情况下，可视为两根导线。电流从输入电源上端经 VD 、 R 、 VD 回到输入电源下端，负载 R 上得到一个半波整流电压。
当电源电压的极性变为下端正上端负时，整流二极管VD2、VD3导通。电流流过VD2、 R 、VD3形成回路，负载 R 上得到与前半周极性相同的又一个半波整流电压。
设整流电路输入电源电压为正弦波交流电压
 u =√2Usin wt
则电阻性负载时输出电压瞬时值 u 。为单方向的正弦波绝对值， u 与 u 的绝对值相等，波形

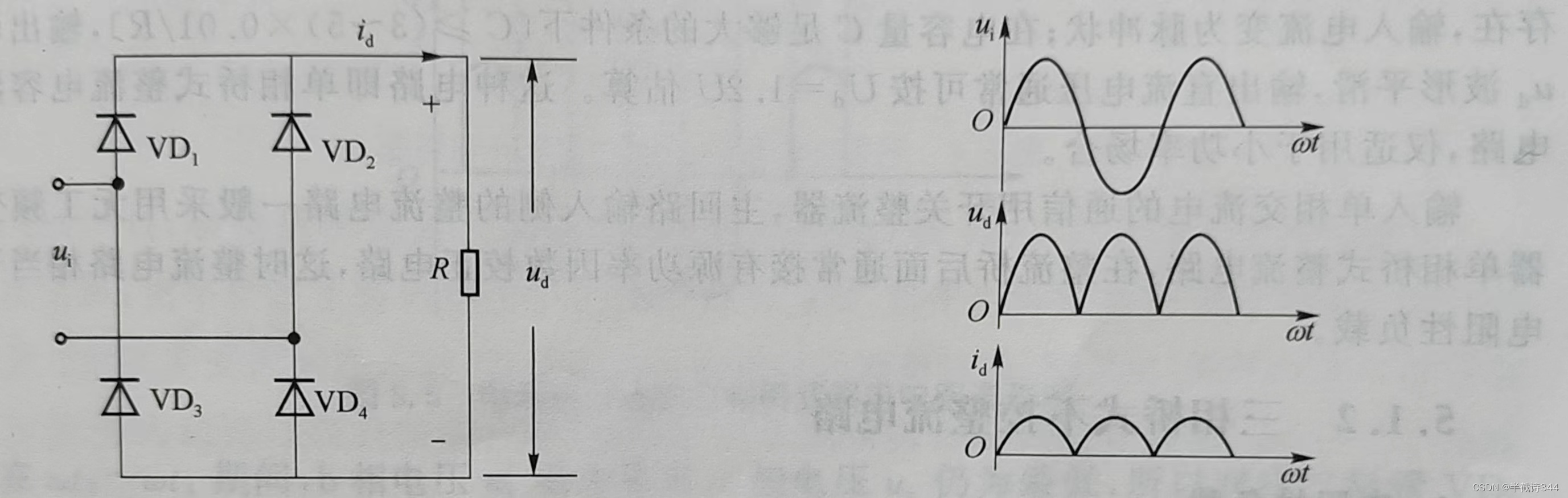

            单相桥式整流电路                                               电阻性负载的单相桥式整流电路波形图

（2）．输出直流电压、电流

电阻性负载时输出直流电压（ u 』的平均值）为
       Ua =-∫√2U sin wtd ( wt )=22U=0.9U
式中， U 为整流桥输入交流电压的有效值。
流过负载的直流电流（ i d的平均值）为

          Id=0.9u/R

(3)．整流元件参数的计算

在单相桥式整流电路中，负载电流是由两组整流二极管（VD1、VD4和VD2、VD3）轮流导通供给的，流过每个整流二极管的平均电流 IVD 等于负载电流的一半。即
                                                   IvD =1/2Id
当二极管 VD 、 VD 』导通时，忽略二极管的正向压降，VD2、VD3两只二极管承受的反向电压都等于输入电源电压。当二极管VD2、VD3导通时，VD1、 VD 』承受的反向电压也是如此。所以，单相桥式整流电路整流二极管承受的最大反向电压 URIMIAX 等于输入电源电压的振幅值，即
                                                   URmax =√2U

当负载为电感性负载时（整流输出回路中串有大电感），输出电压 u 』波形与电阻性负载时一样，但输出电流波形相当平滑，因此负载电阻上的电压波形相当平滑。当负载为电容性负载时（负载电阻 R 与大电容 C 并联），只有当输入电压瞬时值大于电容两端电压时二极管才导通，所以输入电流只有在输入电压瞬时值大于电容两端电压时才存在，输入电流变为脉冲状；在电容量 C 足够大的条件下〔 C ≥(3~5)x0.01/R〕，输出电压 u 。波形平滑，输出直流电压通常可按 Ua =1.2U估算。这种电路即单相桥式整流电容滤波电路，仅适用于小功率场合。
输入单相交流电通信用开关整流器，主回路输入侧的整流电路一般采用无工频变压器单相桥式整流电路，在整流桥后面通常接有源功率因数校正电路，这时整流电路相当于接电阻性负载。

单相桥式整流电路的另外两种画法

2、三相桥式不控整流电路

1、电阻性负载

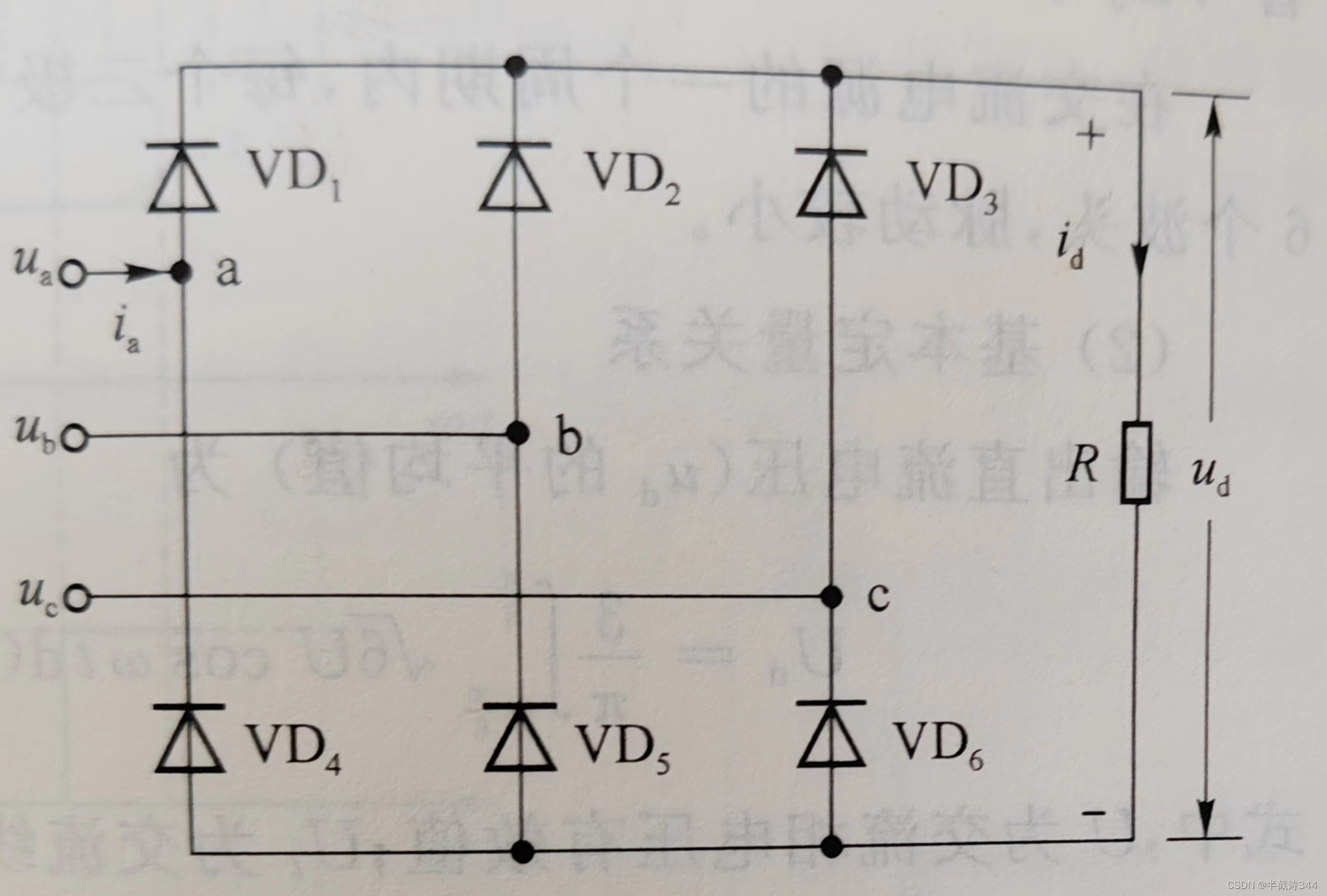

三相桥式不控整流电路简称三相桥式整流电路。电阻性负载的三相桥式整流电路如图

所示。整流桥臂可分为两组，其中VD1、VD2、VD3阴极接在一起，称为共阴极组，

VD4、VD5、 VD 。阳极接在一起，称为共阳极组。

(1）工作原理

根据优先导通原理，对于共阴极组，阳极电位最高的二极管导通，而共阳极组则阴极电位最低的二极管导通，其他二极管均承受反向电压而截止。
在wt1~wt2期间， a 相电压 u 最高， b 相电压 ub 最低，所以对应二极管VD2和 VD 5导通。忽略 VD 1和 VD6 的正向压降，输出电压 ud （瞬时值）等于线电压 Uab 。
在wt2~wt3期间， a 相电压 u a仍为最高， c 相电压 u c变为最低，所以对应二极管 VD 1和VD6导通。忽略VD1和VD6的正向压降，输出电压ud都有线电压uac

电阻性负载的三相桥式整流电路图

电阻性负载的三相桥式整流电路波形图

在wt3~wt4期间， b 相电压 ub 变为最高， c 相电压 u 。仍为最低，所以对应二极管VD2和VD6导通，输出电压 ud 等于 ubc 。

在art4~corts期间，b相电压u6仍为最高，a相电压u2变为最低，所以对应二极管VD2 和VD4}导通，输出电压ua等于ub{a。
以此类推，在wts~wt6期间，二极管VD3和VD4导通，u{4=uca;在wt6}~wt7期间，二极管VD3和VD5导通，ud=ucb。
在交流电源的一个周期内，每个二极管导通120o,每隔60o换流一次，输出电压u4出现6个波头，脉动较小。

(2)基本定量关系

输出直流电压(ud的平均值)为
式中，U为交流相电压有效值；U1为交流线电压有效值，U{1}=3U。输出直流电流为
1s€'I= ПF8'3 = lgrg=(7の)p1® so ngr"n
I 每一个二极管都导通120o,即1/3周期，故整流二极管的平均电流为
Iwo-3
整流二极管承受的最大反向电压为线电压的振幅值，即
U{Rmax-√2Ui=2.45U

2．电感性负载

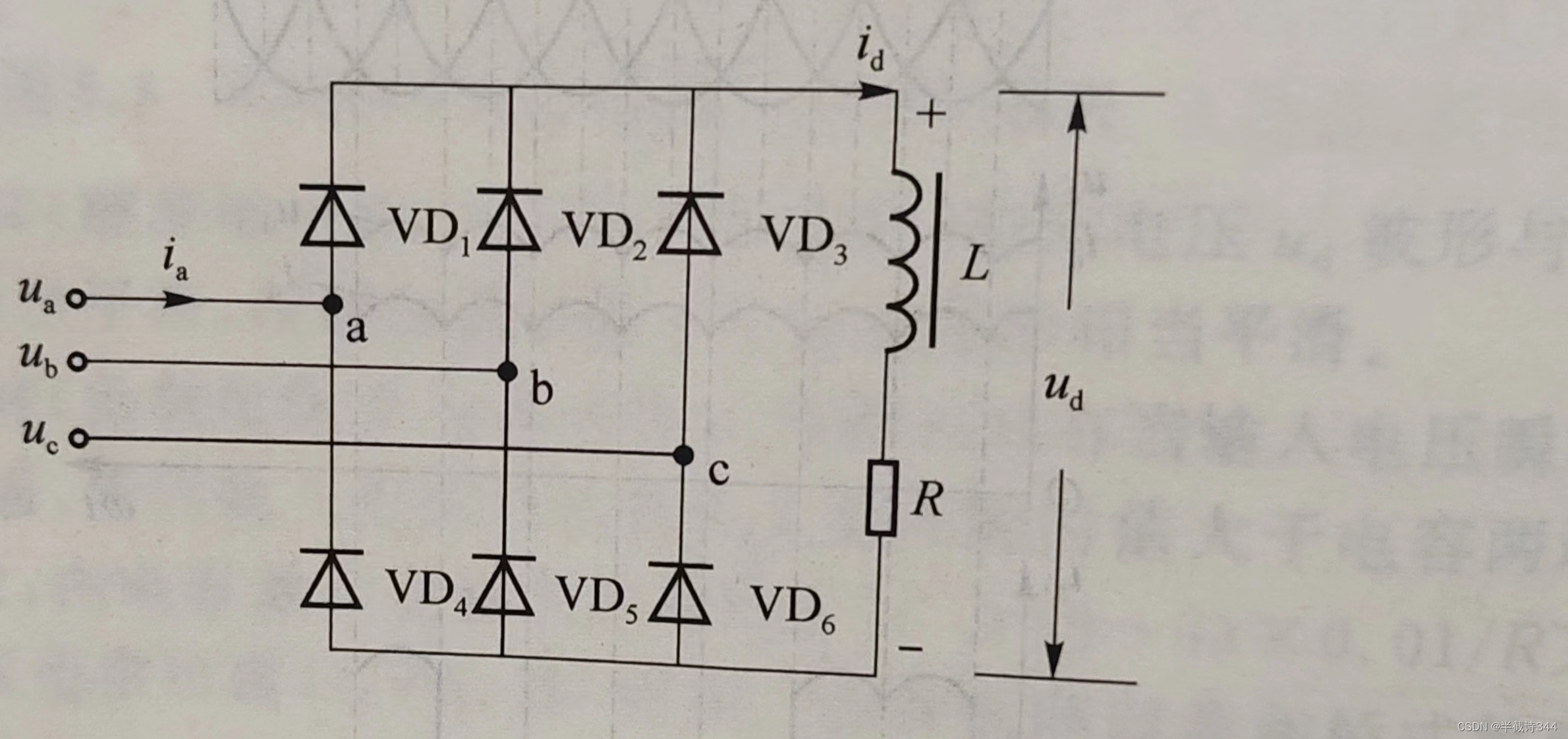

电感性负载的三相桥式整流电路如图5.6所示，大电感 L 与负载电阻 R 串联。这种电路的输出电压（ ud ）波形及输出直流电压、输出直流电流等计算公式均与电阻性负载时一样。

电感性负载的三相桥式整流电路图

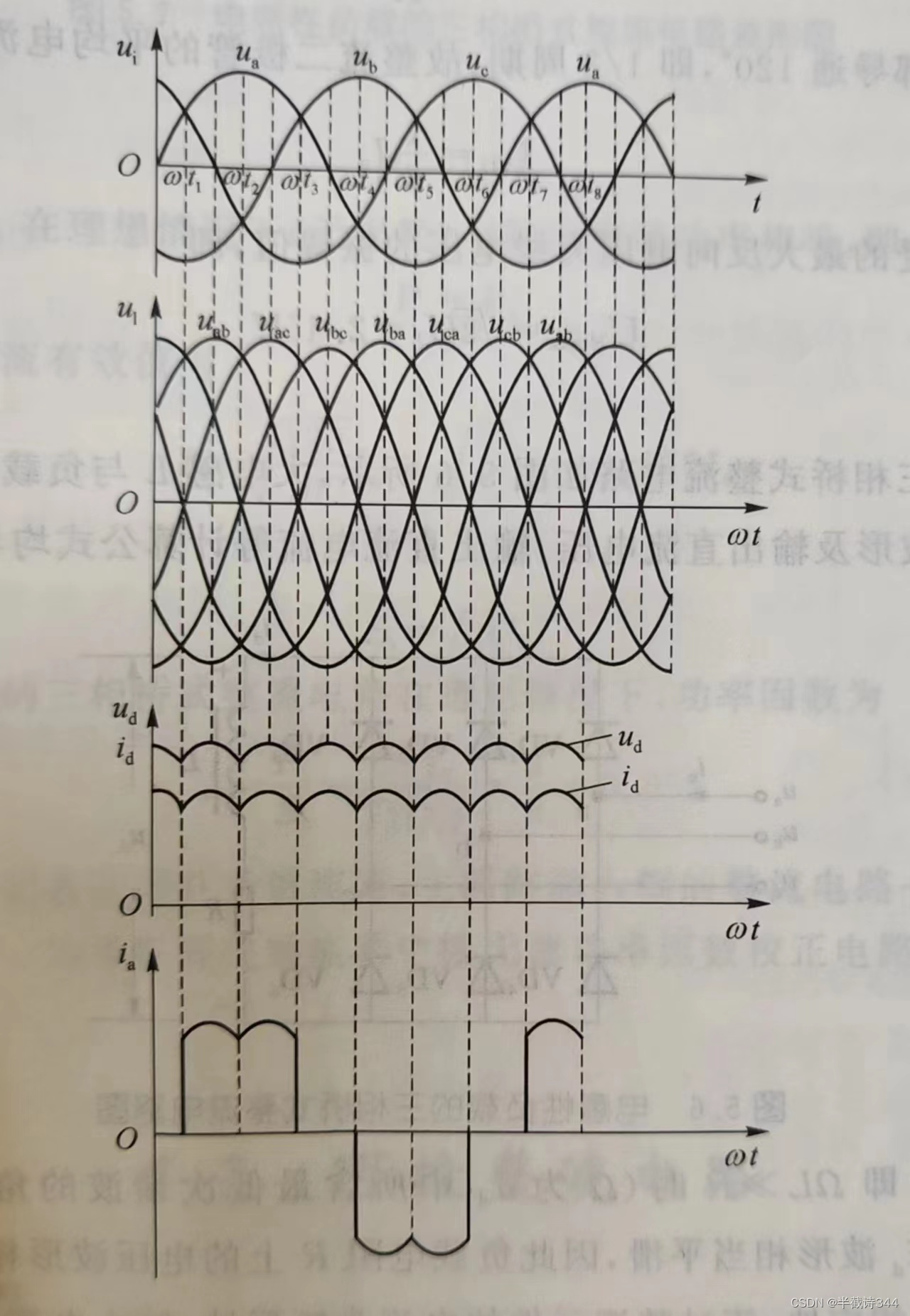

当电感足够大，即Ω L 》 R 时（Ω为 u 中所含最低次谐波的角频率，2=2π F , F =300 Hz )，输出电流 i 波形相当平滑，因此负载电阻 R 上的电压波形相当平滑；理想情况；波形为一条水平线，相应地，流过整流元件的电流为矩形波，输入电流为交变方波。波形图。因为电感两端平均电压为零（忽略线圈电阻的压降），所以 R 上的直流电压等于 U 。

输出直流功率为

 Pa = UdId
输入有功功率 P ；在理想情况下（无损耗）与输出直流功率相等，即
 P = Pd
每相交流输入电流有效值为
1,=√=0.817Ia
输入视在功率为
 Si =√3U, I
可见电感性负载的三相桥式整流电路在理想情况下，功率因数为
 UaId -3=0.955
输入三相交流电的通信用开关整流器，主回路输入侧的整流电路一般采用无工频变压器三相桥式整流电路。如果在开关整流器中接无源功率因数校正电路，则整流电路相当于接电感性负载。

二、可控整流电路

1、晶闸管

晶闸管（ Thyristor ）又称为可控硅（ Silicon Controlled Rectifier , SCR )。

1．结构

普通晶闸管具有可控的单向导电性，它有三个电极：阳极 A 、阴极 K 和门极（或称控制

极） G 。其内部结构示意图和图形符

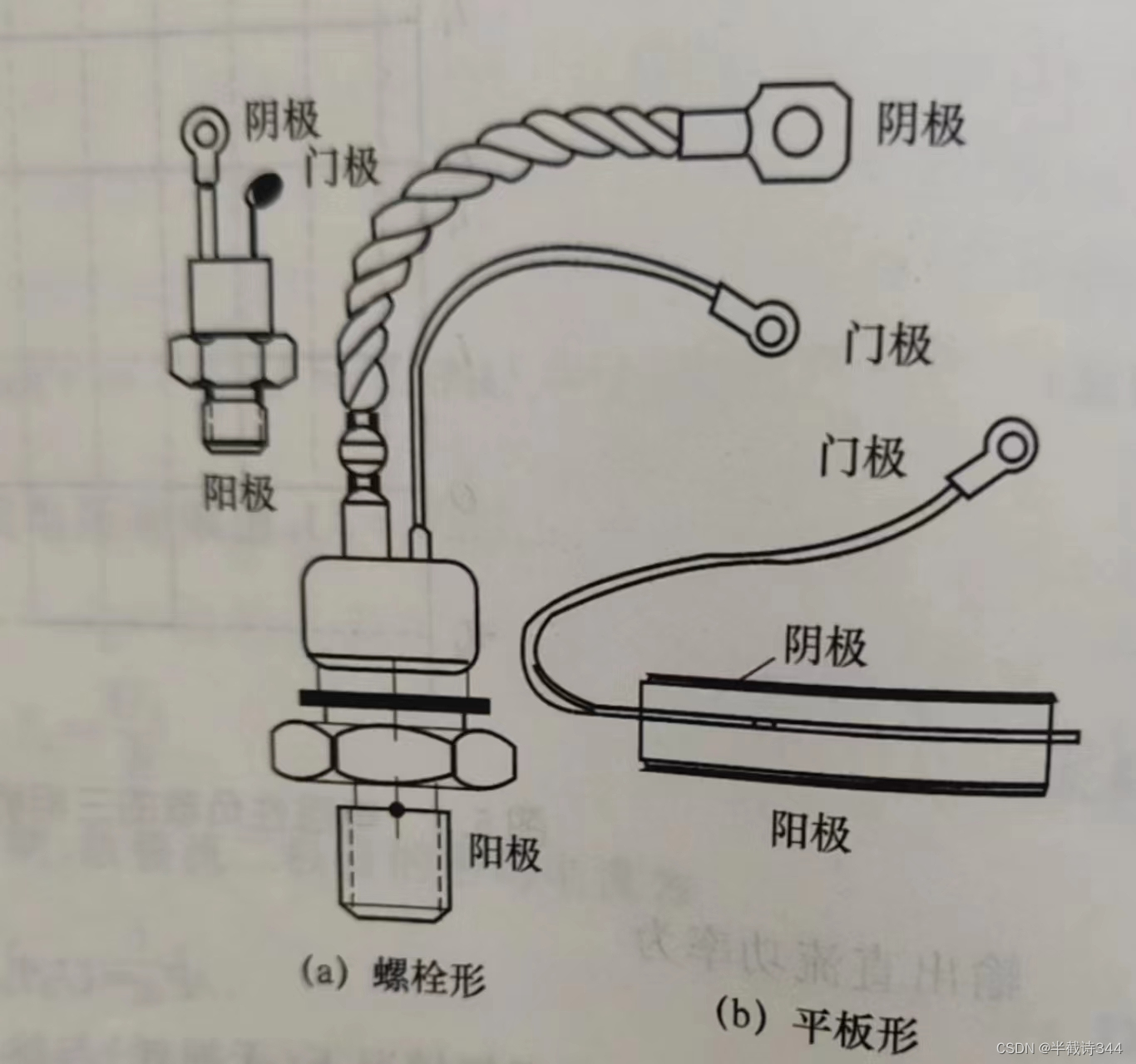

晶闸管的外形有螺栓形和平板形两种。螺栓形晶闸管的螺栓一端是阳极，另一端的粗引线是阴极，细引线是门极。平板形晶闸管，其中间金属环的细引线是门极，离门极近的一面是阴极，远的一面是阳极。由于平板形晶闸管的阳极和阴极都直接与散热器接触，故散热较好，容易制成大功率元件。一般额定电流在200 A 以上的晶闸管采用平板形。

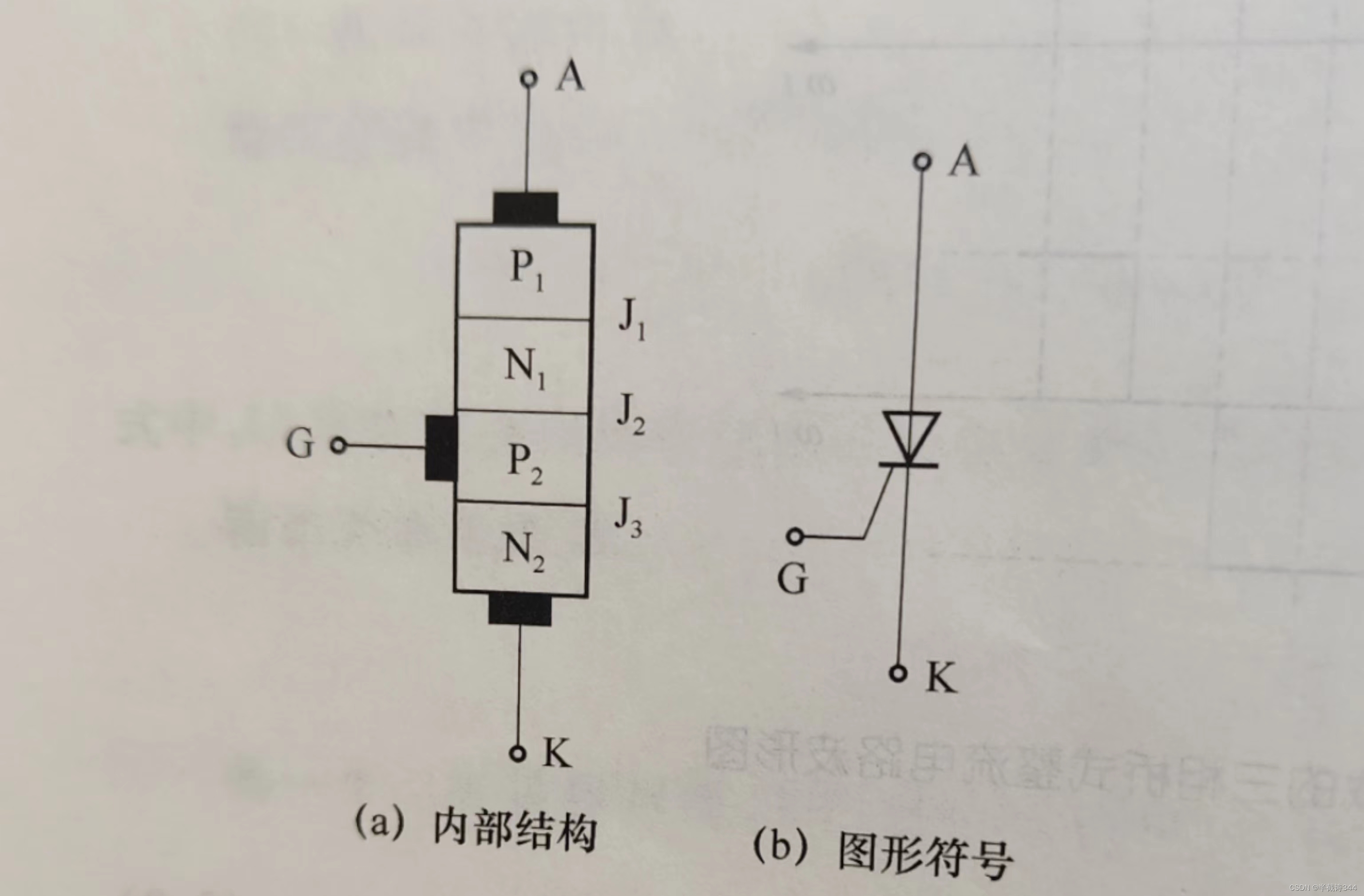

                                             晶闸管的内部结构示意图与符号

晶闸管外形

2．工作原理

型三极管和一个 NPN 型三极管连接起来，等效原理图加图。其中， NPN 管用 VT ，表示， PNP 管用 VT .表示。晶闸管的阳极 A 是VT2的发射极，门极 G 是 VT 的基极和VT2的集电极，阴极 K 是 VT ，的发射极。
晶闸管由四层半导体材料构成3个 PN 结： J 、J2、J3，从工作原理看，相当于一个 PNP
当在晶闸管阳极和阴极间施加一定的正向电压而门极开路时， VT ,、VT2都截止，晶闸管阳极﹣阴极之间没有电流通过，晶闸管不导通。
当在晶闸管阳极和阴极间施加正向电压 U ，同时在门极和阴极间加一定的正向电压 U 时， VT ,有基极电流流过，此时 VT ，的基极电流 In 等于门极电流 I , VT ，导通，
其集电极电流为 BI 。，这个电流就是VT2的基极电流，因此VT2的集电极电流为2BIn它又流入 VT ，的基极，再次放大。即
B1161
B2B1161
 N
VT1
 N
晶闸管的等效原理图
 I -1n-1a=6,1i=16z-1a-B2BJ6-
如此循环下去， VT ,、VT2迅速饱和，晶闸管开通。这个过程很快，一般只有几微秒，称为触发过程。
晶闸管导通后， Is ≥ I ，门极电压不起作用，去掉门极正向电压，晶闸管仍然保持导通。
由于这个特点，加在门极上的正向电压通常为脉冲电压，称为触发脉冲。晶闸管导通后阳极电流的大小由阳极﹣阴极路的电源电压和负载决定，如果降低电源电压或增大负载电阻，则阳极电流下降，当阳极电流减少到"维持电流"以下时，晶闸管就由导通变为关断。
由此可得出晶闸管导通和关断的条件。
晶闸管从阻断变为导通，必须同时满足两个条件，二者缺一不可：
①晶闸管的阳极与阴极之间必须加一定值的正向电压；
②晶闸管的门极与阴极之间必须加适当的正向电压。
晶闸管从导通变为关断的条件是：使晶闸管的阳极电流小于"维持电流"。将正向阳极电源电压降到接近零，或加上反向阳极电压，都能使原来导通的晶闸管关断。

3．伏安特性

(1）阳极伏安特性
晶闸管阳极与阴极间的电压 u 。和阳极电流 i 的关系称为晶闸管的阳极伏安特性。
晶闸管阳极伏安特性由位于第一象限的正向特性和位于第三象限的反向特性组成，

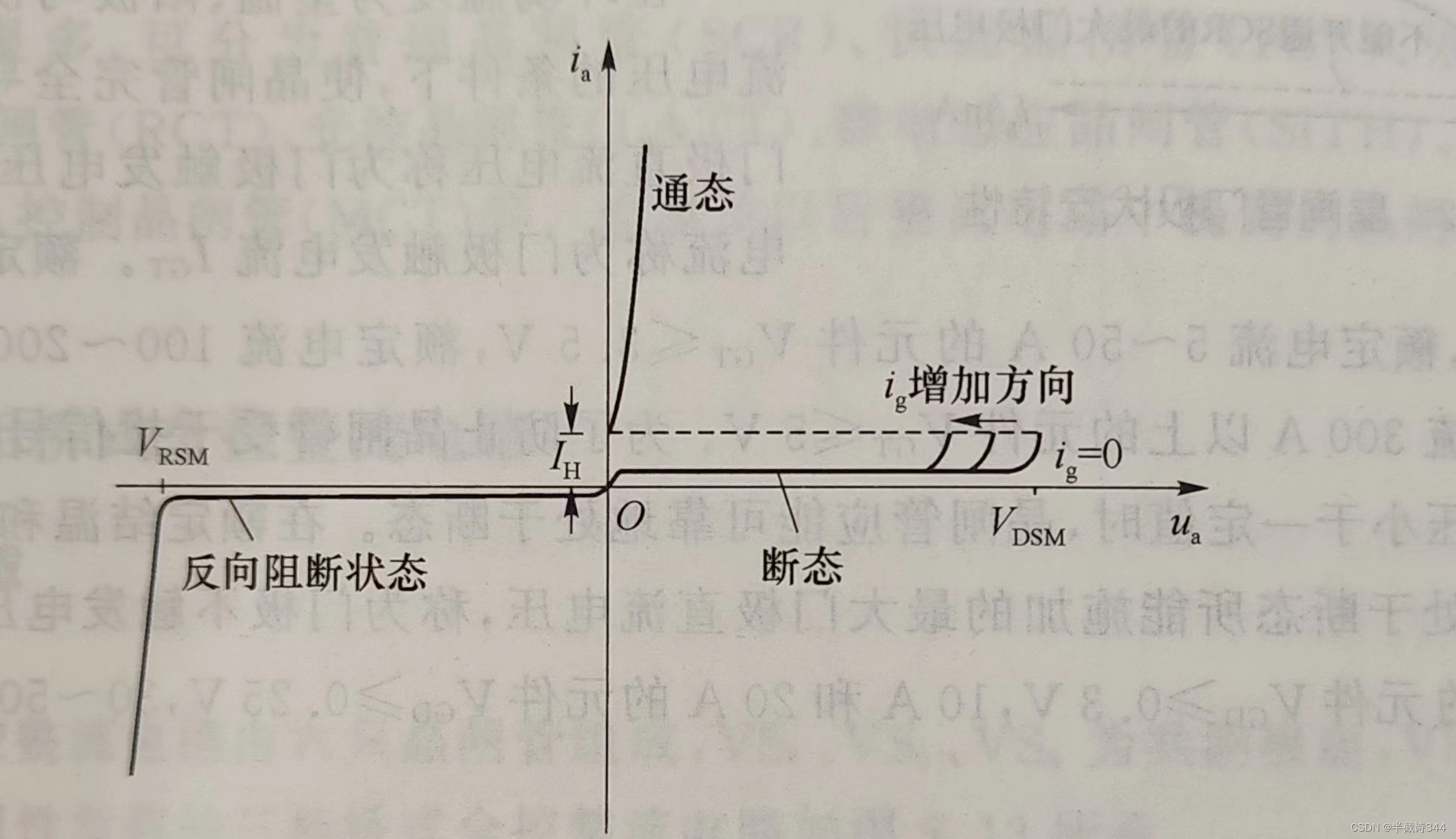

晶闸管的阳极伏安特性

①正向特性

正向特性包括正向阻断状态（简称断态）和导通状态（简称通态）。在门极电流 i =0时（门极断路），逐渐增加晶闸管的正向阳极电压，只有很小（约几毫安）的正向漏电流，这时晶闸管处于断态。当正向阳极电压增加到断态不重复峰值电压 VDSM 时，正向电流开始急剧上升，再稍增大正向阳极电压，晶闸管将由阻断状态突然转折为导通状态。晶闸管导通后的特性与二极管的正向特性相似，即管子通过较大的阳极电流，本身压降却很小，约为1V。
正常工作时，不允许把正向阳极电压加到断态不重复峰值电压来使晶闸管导通，而应靠门极输入正向触发电流：来使晶闸管导通。从图5.11可以看出，门极电流 i 越大，阳极电压转折点越低，当门极电流大到一定程度时，只需在阳极﹣阴极间加上较小的正向电压，晶闸管就能导通。
晶闸管导通后，逐步将阳极电流减小，当它小到一定值时，晶闸管便突然由导通变为阻断。在室温和门极断路条件下，保持晶闸管处于通态所必须的最小阳极电流，称为维持电流，用 IA 表示。通常 I 约为数十毫安。
②反向特性
晶闸管的反向特性表示晶闸管反向阳极﹣阴极间电压与反向阳极电流的关系。晶闸管的反向伏安特性与一般二极管的反向伏安特性相似。在正常情况下，当晶闸管承受反向阳极电压时，只有很小（几毫安）的反向漏电流，晶闸管总是处于阻断状态。当反向电压增加到一定数值时，反向电流将急剧上升，使晶闸管反向击穿。反向伏安特性曲线急剧弯曲处所对应的电压，称为反向不重复峰值电压 VRSM ，此电压不可重复施加。
(2）门极伏安特性

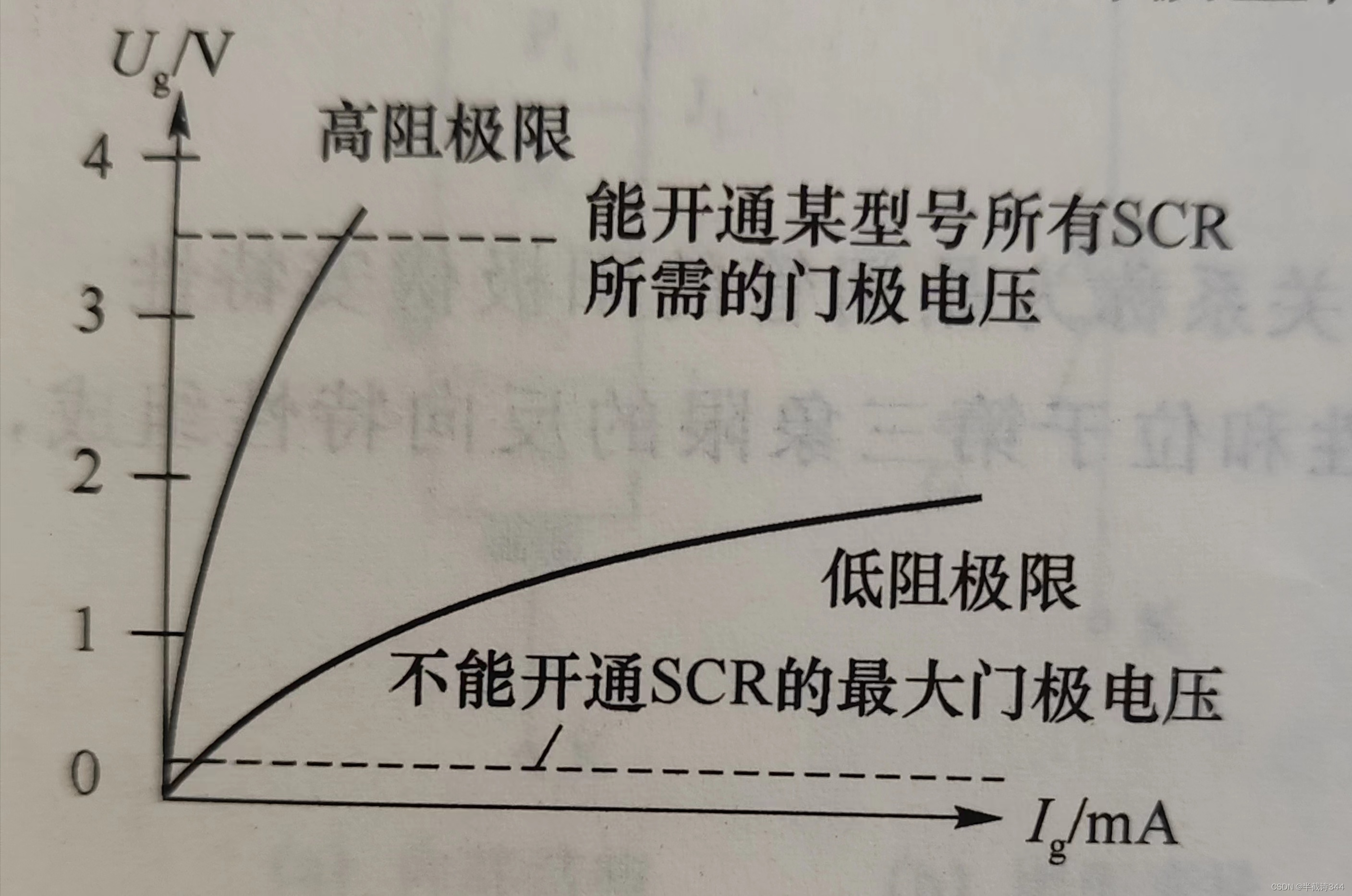

门极伏安特性是指晶闸管门极正向电压u2与门极正向电流 i ，的关系。实际产品的门极伏安特性分散性很大，同一型号的品何官也只能用一个区间来表示，只要门极伏安特性在高阻极限曲线与低阻极限曲线范围以内，就为合格品。某型号晶闸管的门极伏安特性。在环境温度为室温、阳极与阴极之间加6V直流电压的条件下，使晶闸管完全导通所必需的最小门极直流电压称为门极触发电压 VGT ，对应的门极电流称为门极触发电流 IGT 。额定电流1A的元件VGT ≤2.5V，额定电流5~50A的元件 VGT ≤3.5V，额定电流100~200A-4 V ，额定电流300A以上的元件 VGr ≤5V。为了防止晶闸管受干扰信号作用而误触发，当门极正向电压小于一定值时，晶闸管应能可靠地处于断态。在额定结温和额定断态电压下，保持晶闸管处于断态所能施加的最大门极直流电压，称为门极不触发电压 VGD 。额定电流1A和5A的元件 VGD ≥0.3V,10A和20A的元件 VGD ≥0.25V,30~500A的元件 VGD ≥0.15V。
国产晶闸管的门极正向峰值电压 VGFM 为10V，门极反向峰值电压 VGRM 为5V，使用中不得超过。

晶闸管门级伏安特性

4．主要参数

(1）通态平均电流 Ir
通态平均电流即晶闸管的额定电流，是指规定条件下元件所允许的工频正弦半波电流的最大平均值。
一般应选晶闸管的通态平均电流为其正常工作电流平均值的1.5~2倍。
(2）通态平均电压 Vr
通态平均电压是指元件在规定条件下通以工频正弦半波电流，其平均值达到通态平均电流时阳极和阴极间电压的平均值。通态平均电压约为正向压降的1/2。
(3）断态重复峰值电压 VDRM
断态重复峰值电压是指门极开路、晶闸管正向阻断时，阳极和阴极间允许重复施加的50 Hz 正弦半波正向电压的峰值。此电压规定为断态不重复峰值电压 VDSM 的80%。

(4）反向重复峰值电压 VRRM反向重复峰值电压是指门极开路、晶闸管反向阻断时，阳极和阴极间允许重复施加的50Hz正弦半波反向电压的峰值。此电压规定为反向不重复峰值电压 VRSM 的80%。
(5）断态电压临界上升率 dv / dt
断态电压临界上升率是指在额定结温和门极断路的条件下，使元件从断态转入通态的最低电压上升率，用 V /μ s 来表示。
门极断路时，即使阳极电压低于断态重复峰值电压，若加在晶闸管上的正向电压上升过快，则N1与P2间结电容充电电流较大，它相当于门极电流，将会引起晶闸管误导通。实际使用中元件上的正向电压上升率必须小于断态电压临界上升率。
(6）通态电流临界上升率 di / dt
通态电流临界上升率是指在规定条件下，元件用门极开通时，能承受而不导致损坏的通态电流的最大上升率，用 A / us 来表示
门极流入触发电流后，晶闸管开始只在靠近门极附近的小区域内导通，随着时间的推移，导通区才逐渐扩大，直到全部结面导通。如果电流上升太快，则刚一导通就有大电流流经门极附近的小区域，会造成局部过热而使晶闸管损坏。
晶闸管种类很多，可分为普通晶闸管（ SCR )、快速晶闸管（ FST )、双向晶闸管( TRIAC )、逆导晶闸管（ RCT )、光控晶闸管（ LATT )、静电感应晶闸管（ SITH )、门极关断晶闸管（ GTO )、 MOS 控制晶闸管（ MCT ）等。前面及以后整流电路中提到的晶闸管均指普通晶闸管。

2、三相桥式全控整流电路

1．电阻性负载

(1）工作原理

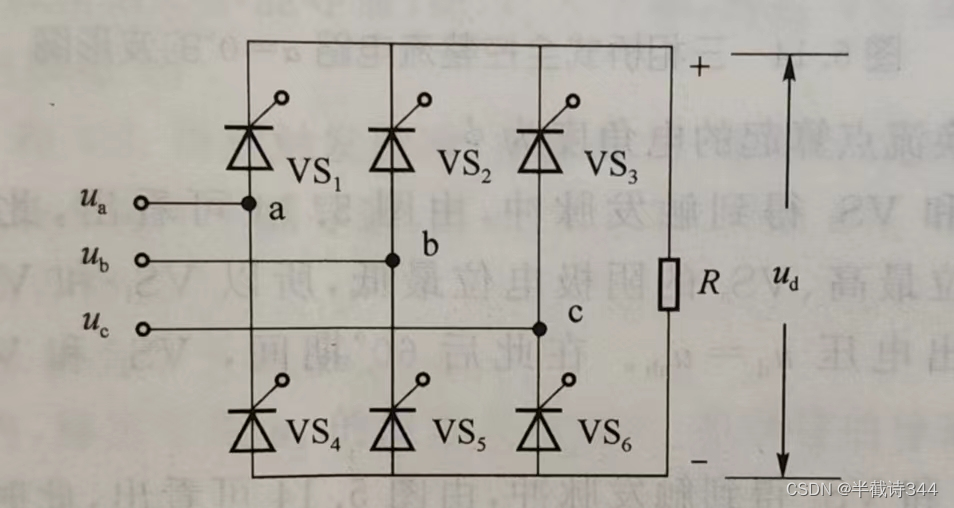

三相桥式全控整流电路由六只晶闸管组成， VS 、VS2、 VS 。为共阴极组， VS 、 VS 、 VS 。为共阳极组。电阻性负载的三相桥式全控整流电路

电阻性负载的三相桥式全控整流电路图

在交流电源的一个周期内，晶闸管在正向阳极电压作用下不导通的电角度称为控制角或移相角，用 a 表示；导通的电角度称为导通角，用0表示。在三相可控整流电路中，控制角的起点，不是在交流电压过零点处，而是在自然换流点（又称自然换相点），即三相相电压的交点。采用双窄脉冲触发时，触发电路每隔60°依次同时给两个晶闸管施加触发脉冲，每周期的触发顺序如下：

1.当a=0时晶闸管在自然换流点得到触发脉冲

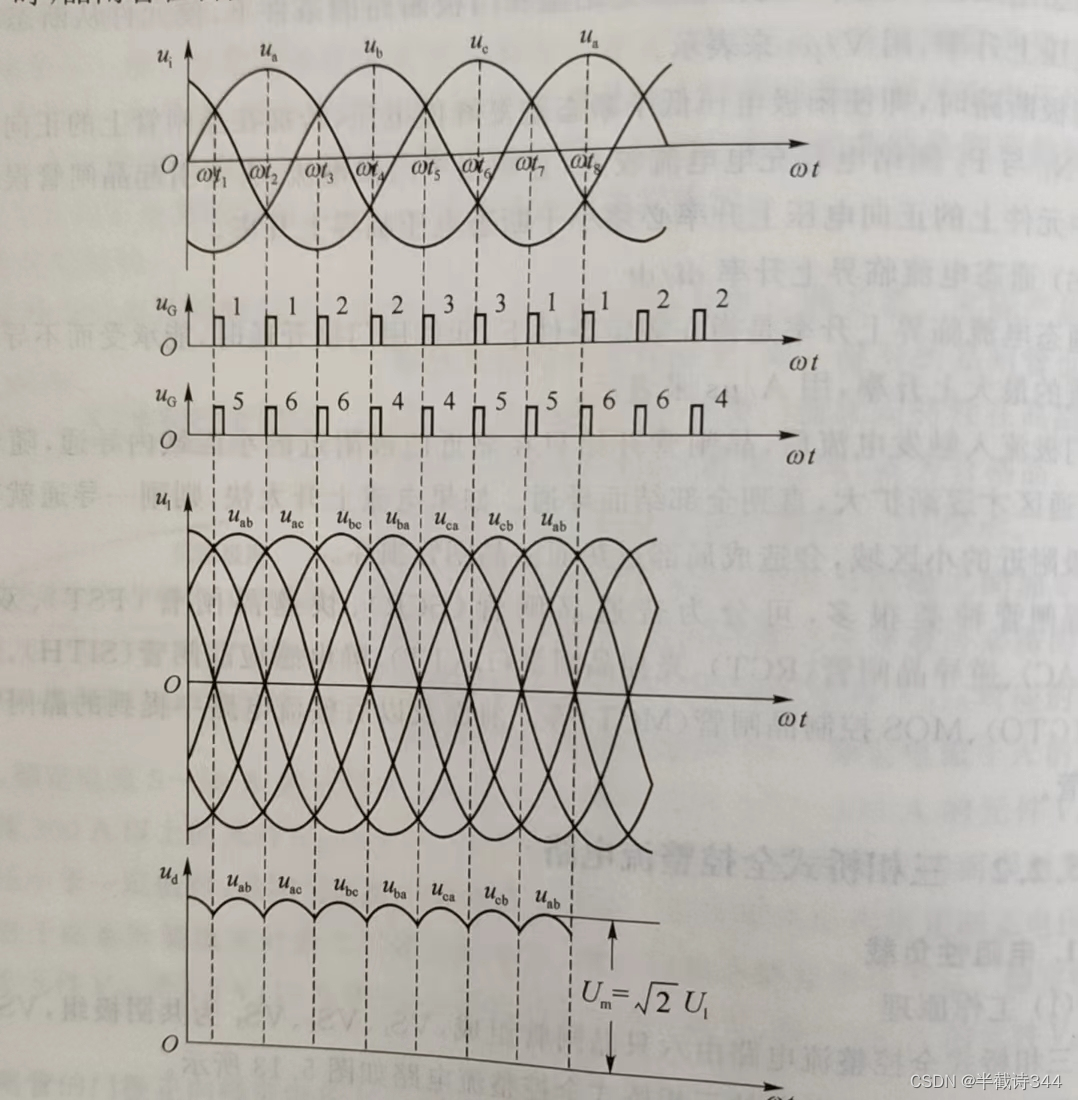

三相桥式全控整流电路a=0°的波形图

设从第一个自然换流点算起的电角度为中。

在＝0°时， VS ，和 VS ，得到触发脉冲，由图5.14可看出，此时线电压的最大值为 uab ，即VS2的阳极电位最高、 VS 的阴极电位最低，所以 VS ，和 VS ，导通。忽略 VS 和 VS 的导通压降，输出电压 ua = u 。在此后60°期间， VS ,和 VSs 保持导通，此输出
保持60。
在＝60°时， VS 和 VS 。得到触发脉冲，由图5.14可看出，此时线电压的最大值变为
 u 。所以 VS 」保持导通， VS 导通，输出电压 ua = ur 。此输出保持60°。
在＝120°时，VS2和 VS 得到触发脉冲，由图看出，此时线电压的最大值变为 ubc ，所以VS2导通， VS 。保持导通，输出电压 ud = u 。此输出保持60。
同理，此后输出电压依次等于 uba 、 Uca 、 Ucbo
此时的工作情况和输出电压波形与三相桥式不控整流电路完全一样，整流电路处于全当 a >0时，晶闸管导通要推迟 a 角，但晶闸管的触发、导通顺序不变。
导通状态。

a =60°

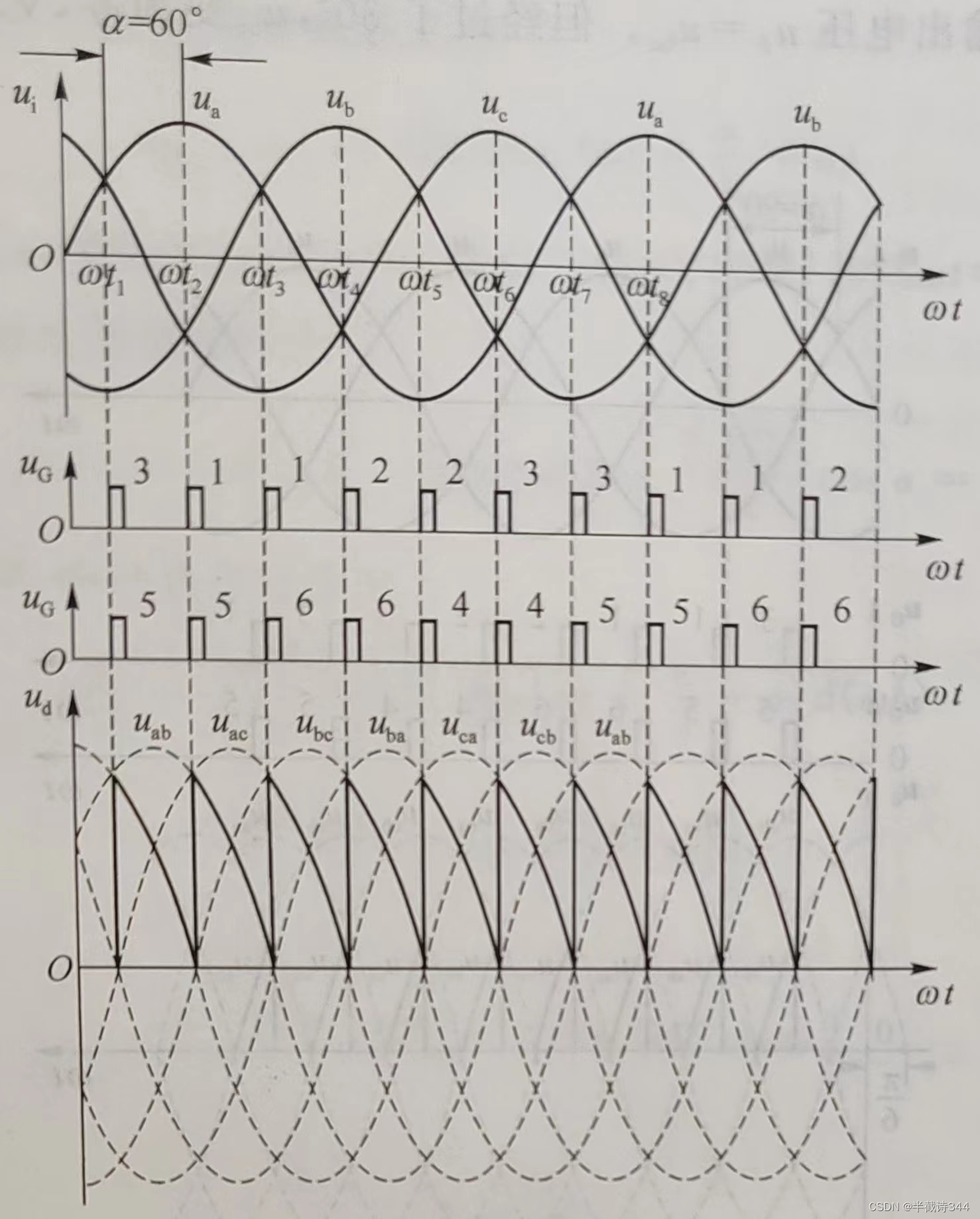

 a =60°时，晶闸管在自然换流点之后60°得到触发脉冲。波形图

三相桥式全控整流电路a=60°的波形图

在＝60°时， VS 」和 VS 。得到触发脉冲，由图可看出，此时线电压的最大值为 Uac ,由于 VS 没有得到触发脉冲不能导通，而 ub 大于零，所以 VS ，和 VSs 导通，输出电压 ud = ub 。此输出保持60。
在＝120°时， VS 和 VS 。得到触发脉冲，由图可看出，此时线电压的最大值变为 ubc 由于VS2没有得到触发脉冲不能导通，而 u 大于零，所以 VS ，保持导通， VS 。导通，输出电压 ua = u 。此输出保持60°。
在¢=180°时，VS2和 VS 。得到触发脉冲，由图可看出，此时线电压的最大值变为 ub ，由于 VS ，没有得到触发脉冲不能导通，而 u 大于零，所以VS2导通， VS 。保持导通，输出电压 u 』= ue 。此输出保持60°。
同理，此后输出电压依次等于 Uba 、 Uca 、 Ucbo
 a 在0~60范围内，输出电压 u 。的波形是连续的，晶闸管的导通角0=120°保持不变（不随控制角 a 变化而变化）。
③ a =90°
 a =90°时，晶闸管在自然换流点之后90°得到触发脉冲。波形图如图5.16所示。
在¢=90°时， VS 」和 VS 得到触发脉冲，由图可看出，此时线电压 u 大于零，所以 VS 』和 VS 。导通，输出电压 u 。= u 』。但经过了30°, uab 变为零， VS ，和 VS 。截止，输出电压变为0。
在＝150°时， VS ，和 VS 。得到触发脉冲，由图5.16可看出，此时线电压 u 大于零，所以 VS ，和 VS 。导通，输出电压 u 』= u 。但经过了30, u 变为零， VS ，和 VS 截止，输出电

压变为0。

在＝210°时，VS2和 VS ＆得到触发脉冲，由图5.16可看出，此时线电压 ube 大于零，所以VS2和 VS 导通，输出电压 ua = uw 。但经过了30°, ube 变为零，VS2和 VS 截止，输出电压变为0。

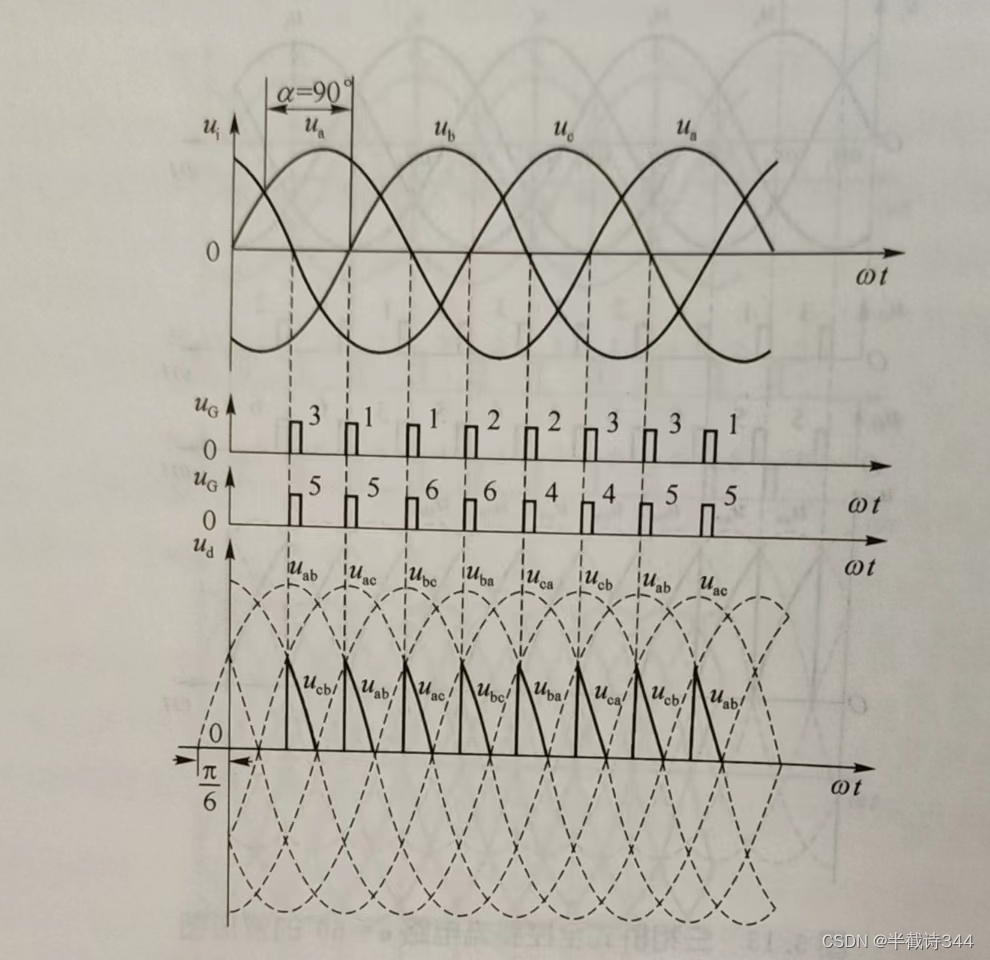

三相桥式全控整流电路a=90°的波形图

其余类推。
显然，当 a >60时，输出电压 u 』的波形不连续，晶闸管出现自然关断现象；每只晶闸管在交流电源的一个周期内导通两次，其导通角0=2x(120°- a )。

当 a =0时，输出直流电压达到最大值，当 a =120°时，输出电压为零。因此最大移相范围为120°。

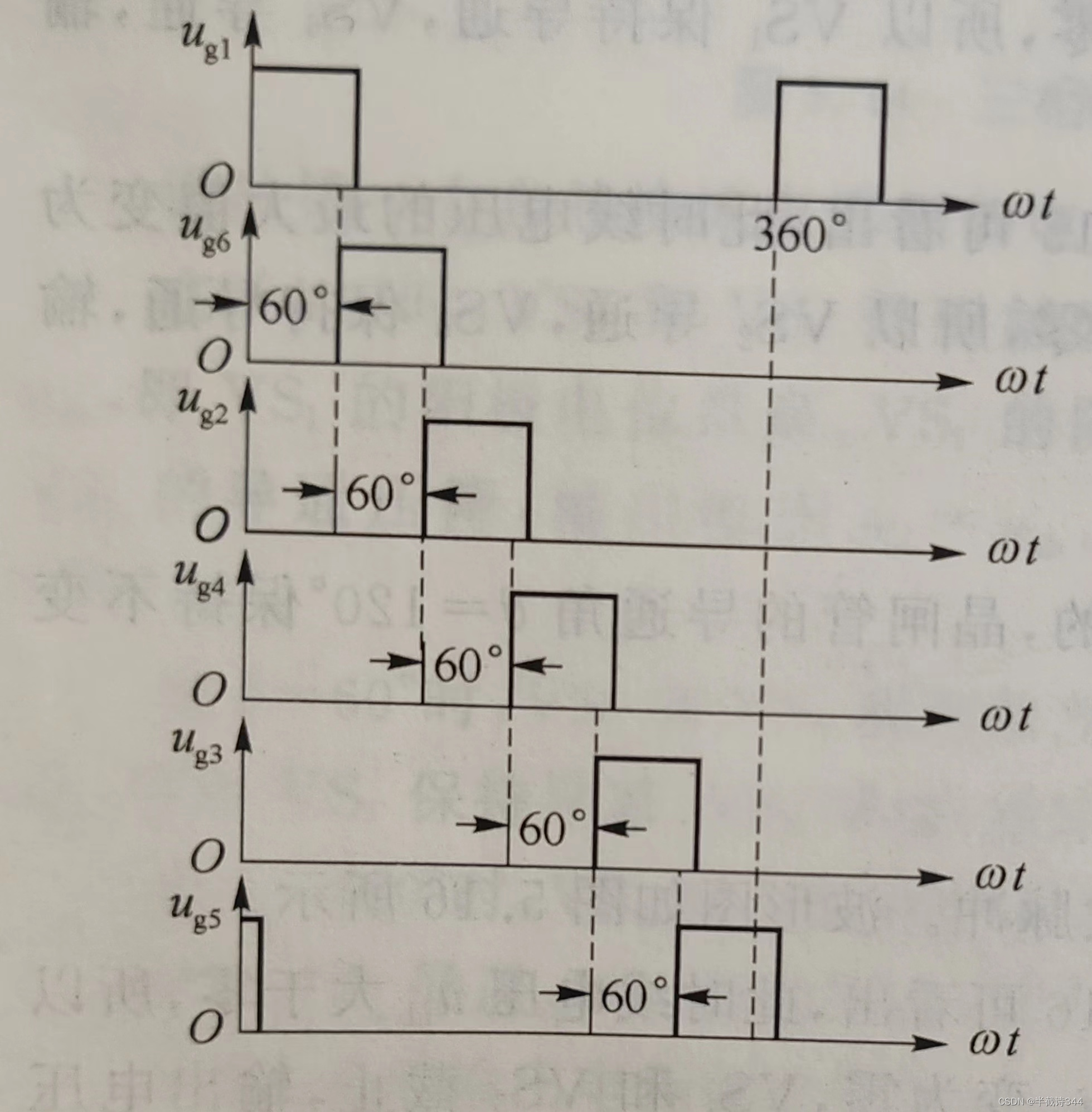

三相桥式全控整流电路也可以采用单脉冲触发，其脉冲宽度必须大于60°，触发电路每隔60°轮流给各晶闸管施加触发脉冲，对应于所示电路，触发顺序为： VS 」、 VS 。、VS2、 VS 、VS3、 VSs ,依此循环，。此时晶闸管的导通顺序及其对应的输出电压瞬时值 u 』与采用双窄脉冲触发时完全一样：①VS1、 VS 。导通， u 』= Uabi ②VS1、 VS 导通， ud = uac ;③VS2、 VS 。导通， u 』= ube ;④VS2、 VS 』导通， ud = uba ;⑤VS3、 VS 』导通， ud = Uca ;⑥VS3、 VSs 导通， u 』= u 。。依此循环。

三相桥式全控整流单脉冲触发

(2）基本定量关系

①输出直流电压、电流
输出电压 u 的第一个重复周期解析式为
零，所
出电
 u = u =√2U, sin ( wt ++ a )
式（5.14）中，当0≤ a ≤60°时，0< wt ≤π/3；当60°≤ a ≤120°时，0≤ wt ≤(2π/3)-α。当0≤ a ≤60°时，输出直流电压为
3
√2U, sin ( ot +-+ a ) d ( wt )=- cosa =1.35U, cos a
 U =
π
当60°≤ a ≤120°时，输出直流电压为
 Ua =√2U, sinwt ++ at )
-3√2U1[1+ cos (+ a )]
即
 Ua =1.35U,[1+ cos (60°+ a )]
输出直流电流为
 Ud
 la = R
晶闸管的平均电流每只晶闸管的平均电流为
 L -- Ia
闸管
晶闸管承受的最大电压
每只晶闸管可能承受的最大电压为
 URmax =√2U,=√6U=2.45U

2.电感性负载

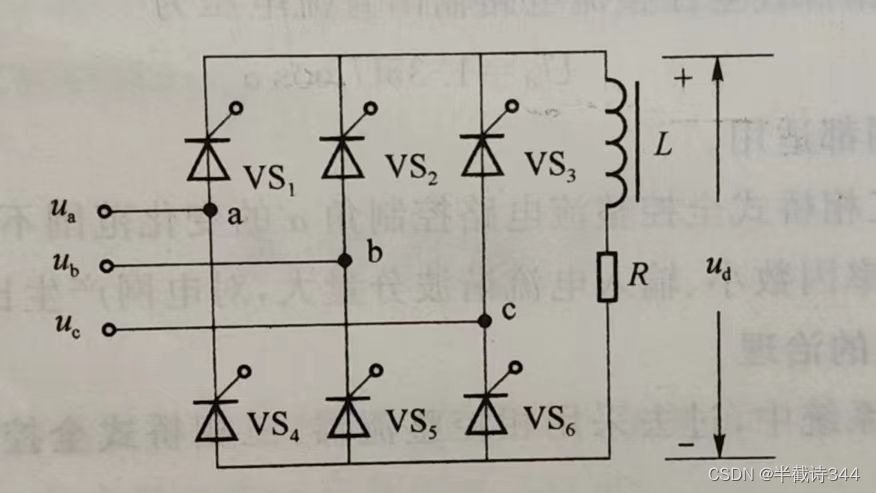

电感性负载的三相桥式全控整流电路

电感性负载的三相桥式全控整流电路

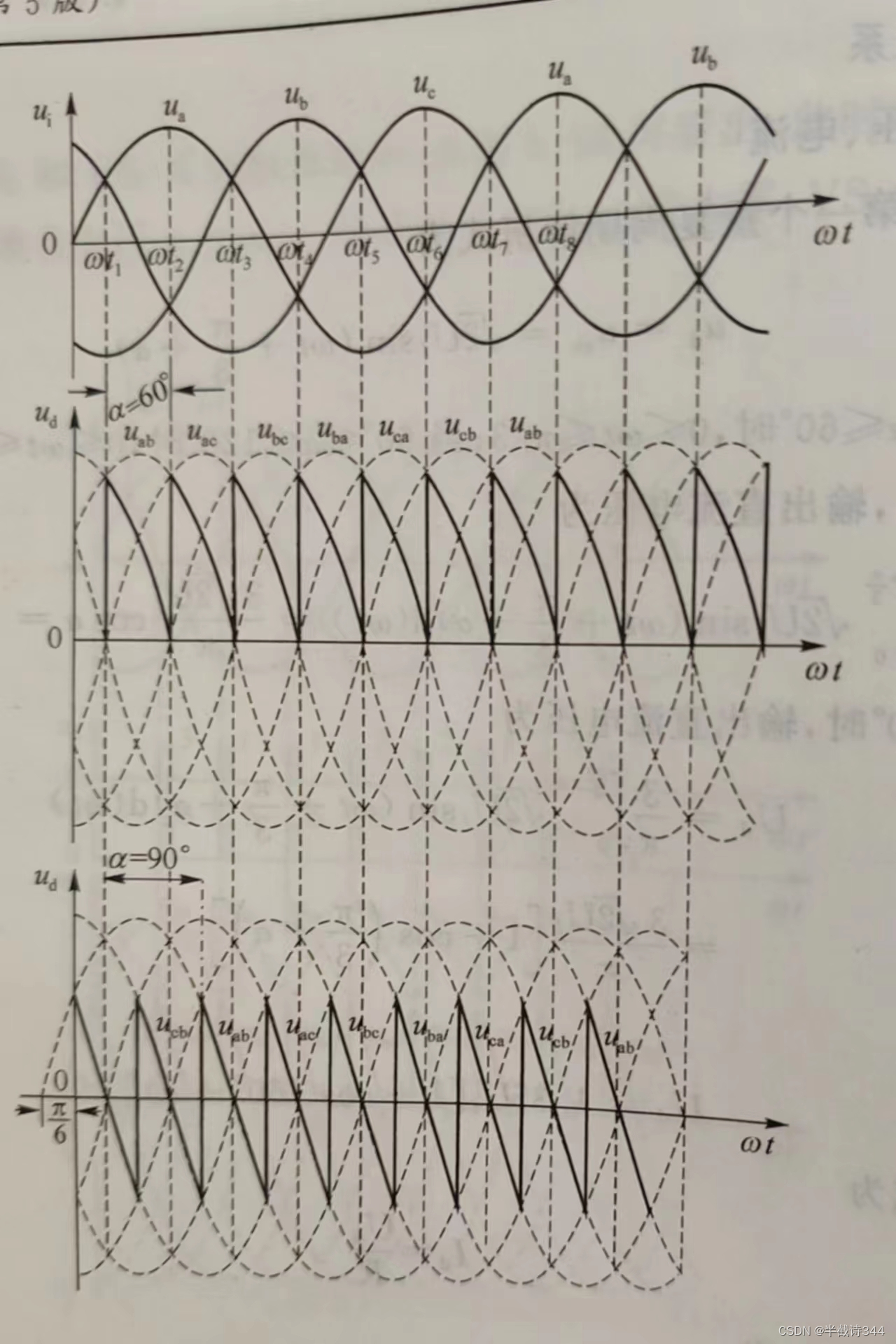

电感性负载的三相桥式全控整流电路波形图

当0≤ a ≤60°时，输出电压 u 』波形同电阻性负载时一样。

当 a >60°时，在线电压过零变负时，负载电感产生感应电势维持电流的存在，所以原来导通的晶闸管不会截止，继续保持导通状态。此时，输出电压 u 』波形中有负电压。
当 a =90°时，若负载电感足够大，则输出电压 u 』波形图中正向面积和负向面积接近相等，输出直流电压 Ua 近似为零。可见电感性负载的三相桥式全控整流电路在电感足够大时，最大有效移相范围只有90°，晶闸管的导通角0则保持120°不变。
由于电感的作用，负载电流：波形近似为水平直线，晶闸管电流近似为矩形波。
电感性负载的三相桥式全控整流电路输出直流电压为
 Ua =1.35U, cos a
上式在0≤ a ≤90°范围都适用。
在实际应用中，三相桥式全控整流电路控制角 a 的变化范围不宜宽（通常 a <60°)，因为控制角大会使输入功率因数小、输入电流谐波分量大，对电网产生比较严重的干扰。

3．输入谐波电流的治理

在通信直流供电系统中，过去采用相控整流器，三相桥式全控整流电路曾得到广泛应
用，现在已经被淘汰。
目前在一些双变换 UPS 中采用6脉冲整流器，它就是三相桥式全控整流器，用于为 UPS 中的逆变器提供直流电源并对蓄电池组进行充电。通信用 UPS 中的整流器除了应能输出所需直流电压、电流外，还要使 UPS 达到输入功率因数不小于0.90~0.99、输入电流谐波成分小于15%~5％的要求（不同档次的 UPS 有差别）。
三相桥式全控整流电路输入电流中包含交流电源频率的5、7、11、13、17、19、23次谐波，其中5次谐波电流最大。如果没有适当的输入滤波措施，输入电流总谐波畸变率（ THD ,）达30％以上。谐波电流大对电网形成污染，并可能造成配电线缆、变压器发热，空气开关误跳闸，引起燃油发电机系统振荡等不良后果。

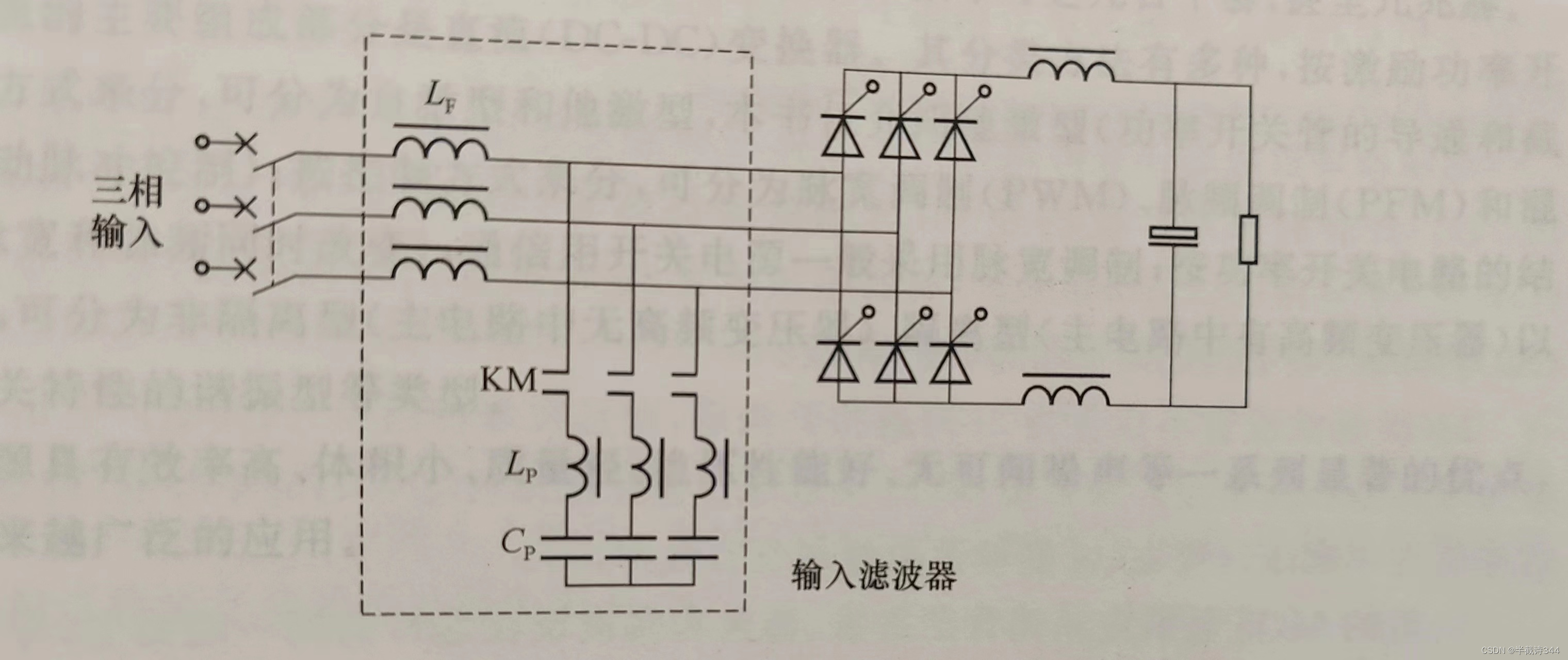

 UPS 中使用的6脉冲整流器，宜在三相桥式全控整流电路的输入侧接5次谐波滤波器，如图5.20所示。 Lp 、 Cp 支路对5次谐波（250Hz）串联谐振，5次谐波电流被它们旁路而不通过阻抗相对较高的供电回路。也可以说，整流电路是同 Lp 、 Cp 串联支路而不是同输入电源进行5次谐波能量的交换。对于高次谐波， Lp 、 Cp 串联支路呈感抗，串联支路的品质因数 Q 值较小，频率离开谐振点后阻抗升高不陡，该支路同输入滤波电感 L 配合，使输入滤波器对高次谐波电流也有一定的滤波作用。

脉冲整流器的谐波治理

接入5次谐波滤波器后，6脉冲整流器满载时输入功率因数可达0.9，输入电流总谐波畸变率（ THD ）能达到10％以下（负载减轻时输入功率因数减小、输入电流总谐波畸变率增大）。
 Lp 、 Cp 串联支路对50Hz呈容抗，当 UPS 负载较轻（小于15％额定负载）时，会使整流器的输入电流超前输入电压而呈现为容性负载。为了避免 UPS 轻载时整流器的电容特性对供电电源（尤其是燃油发电机）产生不良影响，通常采用交流接触器（ KM ）来自动控制 Lp 、 Cp 串联支路的通断，使其在轻载时退出。
