05 硬件知识入门（三极管）

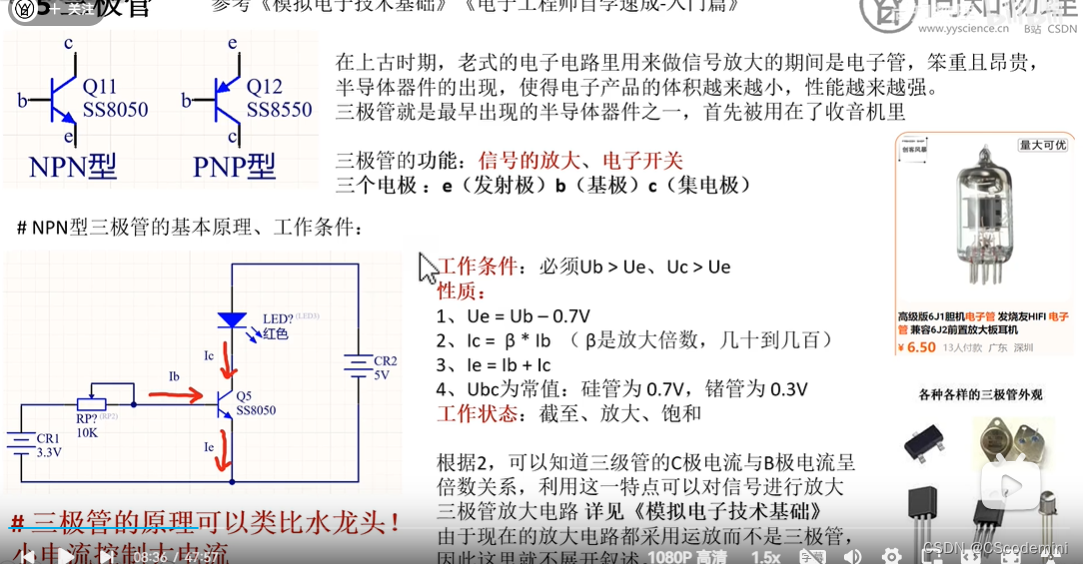

1 三极管简介

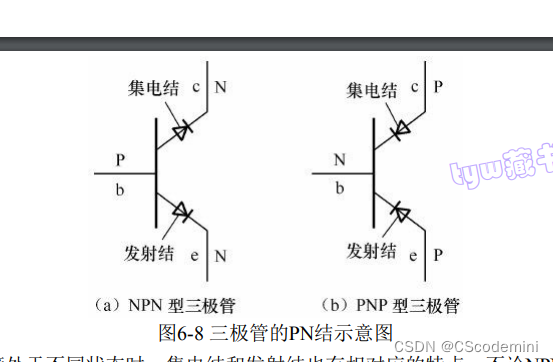

三极管又称晶体三极管，是一种具有放大功能的半导体器件。图6-1（a）所示是一些
常见的三极管实物外形，三极管的图形符号如图6-1（b）所示。

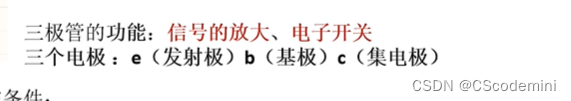

1. 三极管引脚的基本介绍

三极管通常有三个引脚，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。这三个引脚在三极管的工作中扮演着不同的角色。

2. 发射极（Emitter）
   发射极是三极管的一个重要引脚，通常用字母E表示。发射极是三极管中电流流入的地方，它对外界提供了电流，是三极管工作的能源来源。

3. 基极（Base）
   基极是三极管的另一个重要引脚，通常用字母B表示。基极是控制三极管工作的引脚，通过控制基极电流的大小，可以控制三极管的放大倍数和导通状态。

4. 集电极（Collector）
   集电极是三极管的第三个引脚，通常用字母C表示。集电极是三极管中电流流出的地方，它从发射极接收电流，并将电流输出给外部电路。

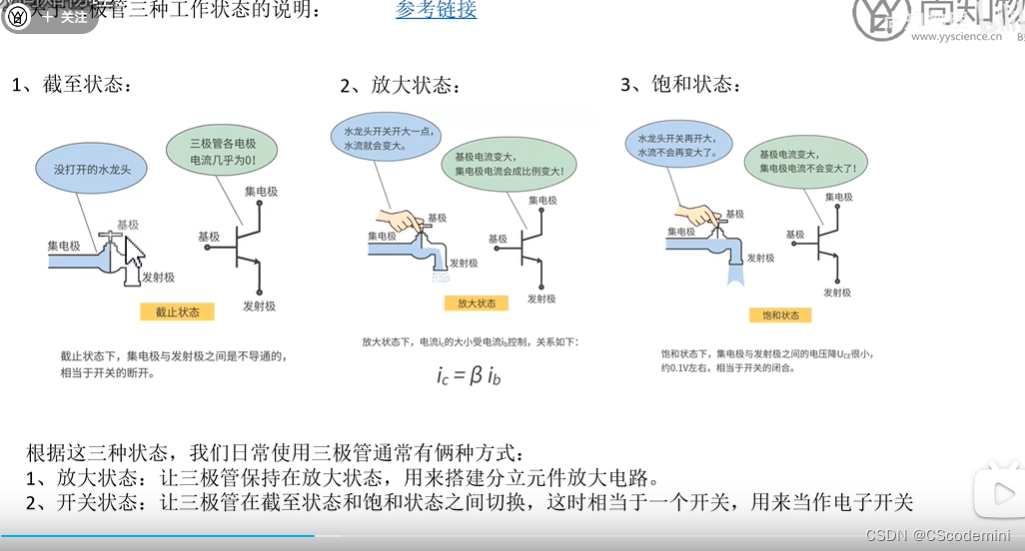

2 三极管的工作原理

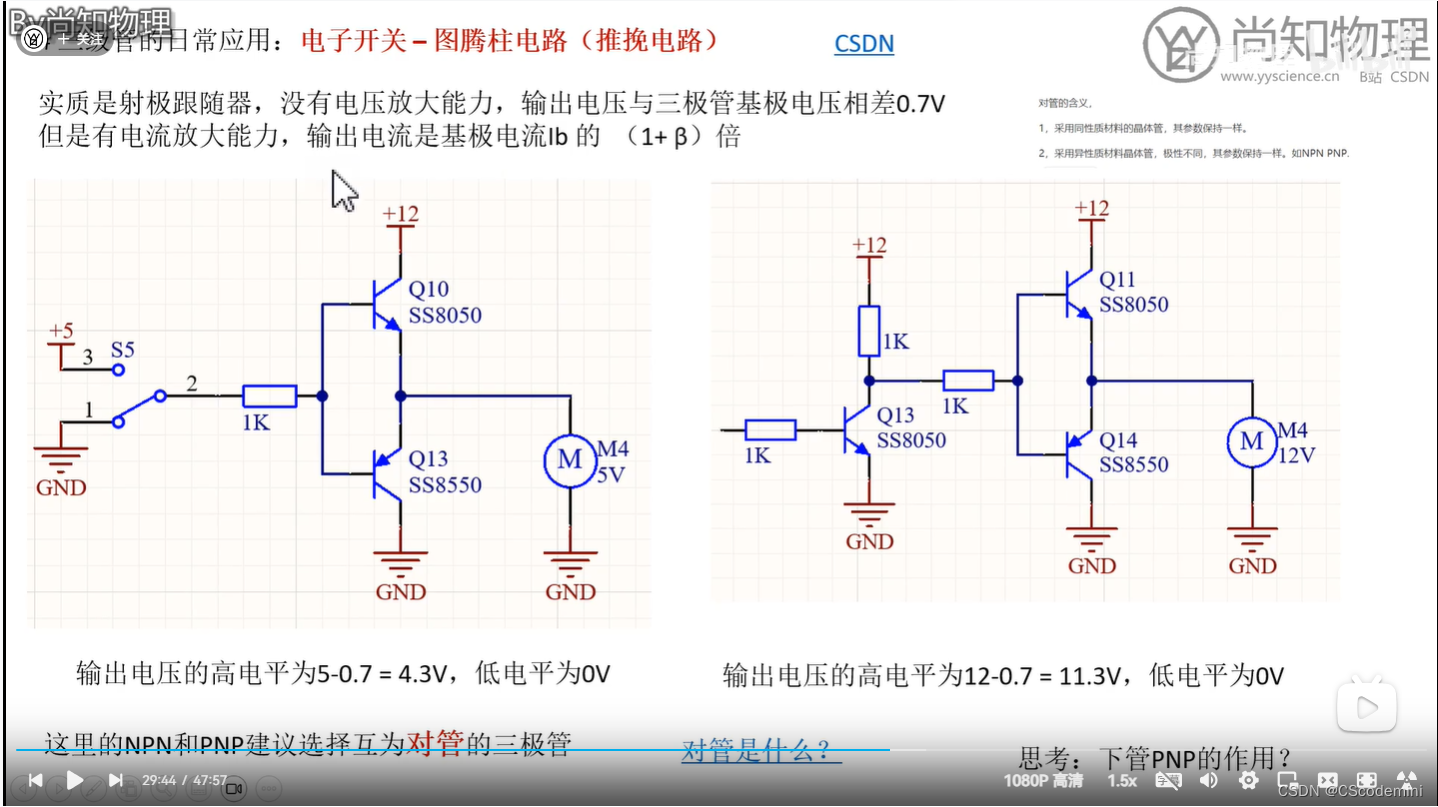

3 具体的例子

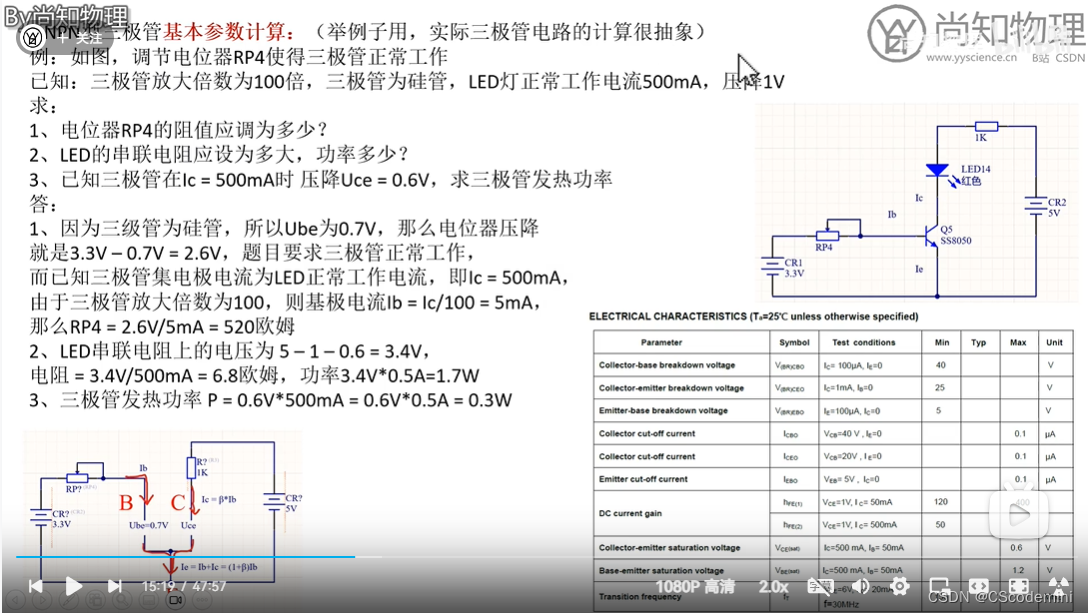

小电流控制大电流（PNP型）

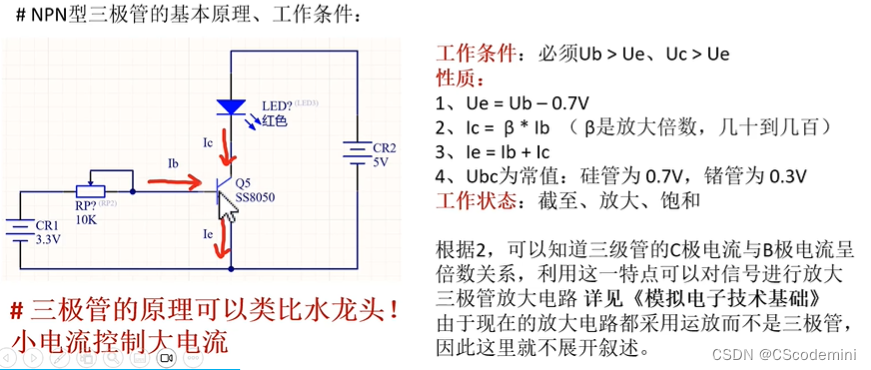

NPN型三极管
