AD4134芯片使用

AD4134是ADI（Analog Devices）推出的一款高精度、低功耗的模数转换器（ADC），适用于多种精密测量应用

AD4134采样率支持可编程数据速率范围为 0.01 kSPS 至 1496 kSPS，分辨率为 0.01 SPS。

AD4134引脚和SPI模式

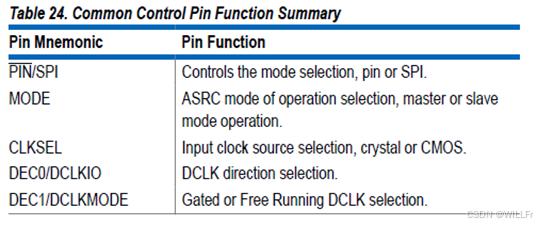

AD4134上电时，下面5个PIN决定SPI的工作模式

PIN控制模式，通过引脚电平设置AD4134的采样率，滤波器带宽等；

SPI控制模式，通过SPI接口配置AD4134的采样率，滤波器带宽等，SPI模式下支持更多的设置；

AD4134 ASRC 模式

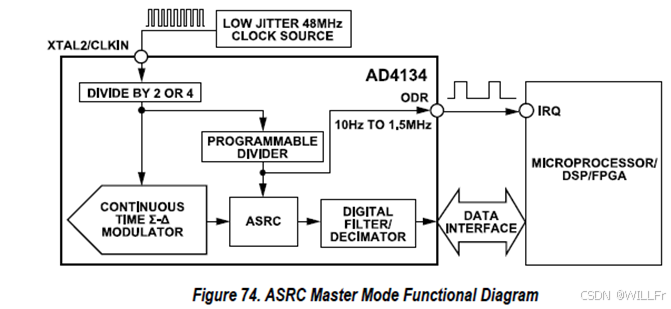

ASRC Master Mode: AD数据接口ODR和DCLK信号由AD4134输出

ASRC Slave Mode: AD数据接口需要MCU/DPS/FPGA提供ODR和DCLK时钟
